INSTRUKCJA OBSŁUGI Viotenne 55 TECHNISAT

1. Montaż jednostki zewnętrznej

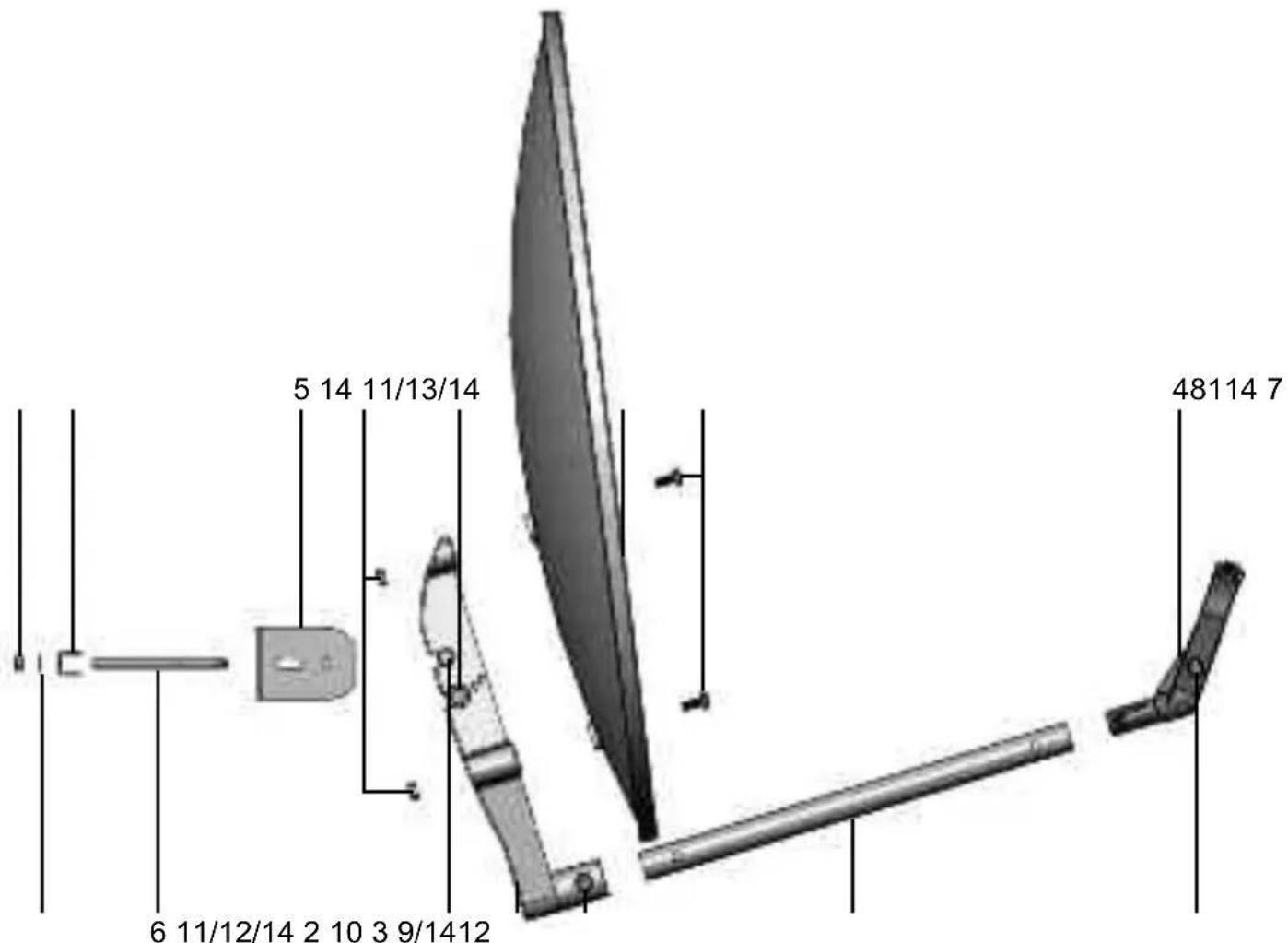

Przed rozpoczęciem montażu należy sprawdzić zawartość dostawy zestawu VIOTENNE 55 na podstawie poniżej przedstawionej ilustracji oraz tabeli.

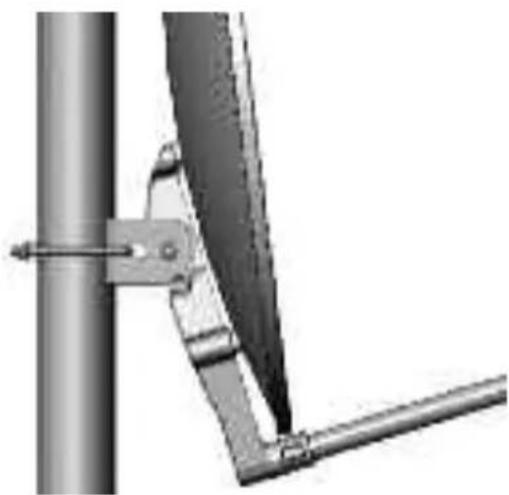

6 11/12/14 2 10 3 9/1412 5 14 11/13/14 Pozycja Sztuk Artykuł 1 1 Czasza anteny 2 1 Stojak anteny 3 1 Ramię LNB 4 1 Uchwyt LNB 5 1 Pryzma wychylna 6 1 Śruba typu U 7 1 Wieszak 8 4 Śruba M6x12 z łbem krzyżowym 9 1 Śruba M6x16 z sześciokątem wewn. 10 1 Śruba M6x35 z sześciokątem wewn. 11 2 Śruba M6x65 z łbem sześciokątnym 12 4 Płaska podkładka M6 x 12 13 2 Podkładka M6x17 14 10 Nakrętka M6 sześciokątna 1 Instrukcja montażu17 Montaż jednostki zewnętrznej przeprowadzić w następujący sposób: Montaż wieszaka na pryzmie uchylnej > Przełożyć śrubę 6 przez otwór pryzmy 5 tak, aby gwint skierowany był w kierunku od pryzmy. > Nałożyć wieszak 7 w sposób przedstawiony na ilustracji na śrubę 6. > Nałożyć podkładki 12 na obie końcówki gwintów śruby 6 i kilkakrotnie obrócić nakrętki 14. Montaż pryzmy uchylnej na stojaku talerza > Nałożyć pryzmę uchylną 5 na stojak talerza 2 tak, aby otwór pryzmy 5 pokrywał się z otworem stojaka talerza 2. > Śrubę 11 przełożyć przez podkładkę 12 oraz otwór pryzmy uchylnej 5. > Po drugiej stronie nałożyć podkładkę 12 na śrubę 11, nakręcić nakrętkę 14 na gwint i lekko ją dokręcić. > Obrócić pryzmę uchylną 5 w położenie, w którym dolna krawędź pryzmy 5 ustawiona będzie pod kątem elewacyjnym EL, odpowiadającym aktualnej lokalizacji. > Przełożyć drugą śrubę 11 przez podkładkę 13 oraz otwór w stojaku talerza anteny 2 poniżej pryzmy uchylnej 5. > Po drugiej stronie nałożyć podkładkę 13 na śrubę 11, nakręcić nakrętkę 14 na gwint i lekko ją dokręcić. Montaż talerza na stojaku > Ustawić talerz anteny 1 w sposób przedstawiony na rysunku przed stojakiem 2. > Wprowadzić nakrętki 14 w odpowiednie otwory stojaka czaszy anteny 2. > Za pomocą czterech śrub 8 przykręcić talerz anteny 1 do stojaka 2. Montaż ramienia konwertera LNB na stojaku anteny > Wprowadzić ramię konwertera LNB 3 w otwór od strony przedniej zwierciadła 2 i wcisnąć je aż do oporu, aby zamontować go w otworze bez luzu. W tym celu należy lekko wbić ramię konwertera LNB 3 od przodu. Zachować ostrożność, aby nie uszkodzić ramienia konwertera LNB 3. > Przełożyć śrubę 10 przez otwór i wkręcić ją w nakrętkę 14. Montaż konwertera LNB oraz ramienia LNB > Rozmontować obie części uchwytu konwertera LNB 4 zdjąć oba łączniki. > Złożyć ze sobą obie górne części uchwytu konwertera LNB 4. > Wprowadzić konwerter LNB w otwór uchwytu LNB 4 (złącza konwertera muszą być skierowane ku dołowi) i złożyć je razem ze sobą. > Włożyć nakrętkę 14 w uchwyt konwertera i wkręcić w nią śrubę 9. > Nałożyć uchwyt konwertera LNB 4 na ramię 3 i zwrócić uwagę, czy uchwyt zablokuje się w ramieniu 3. PL18

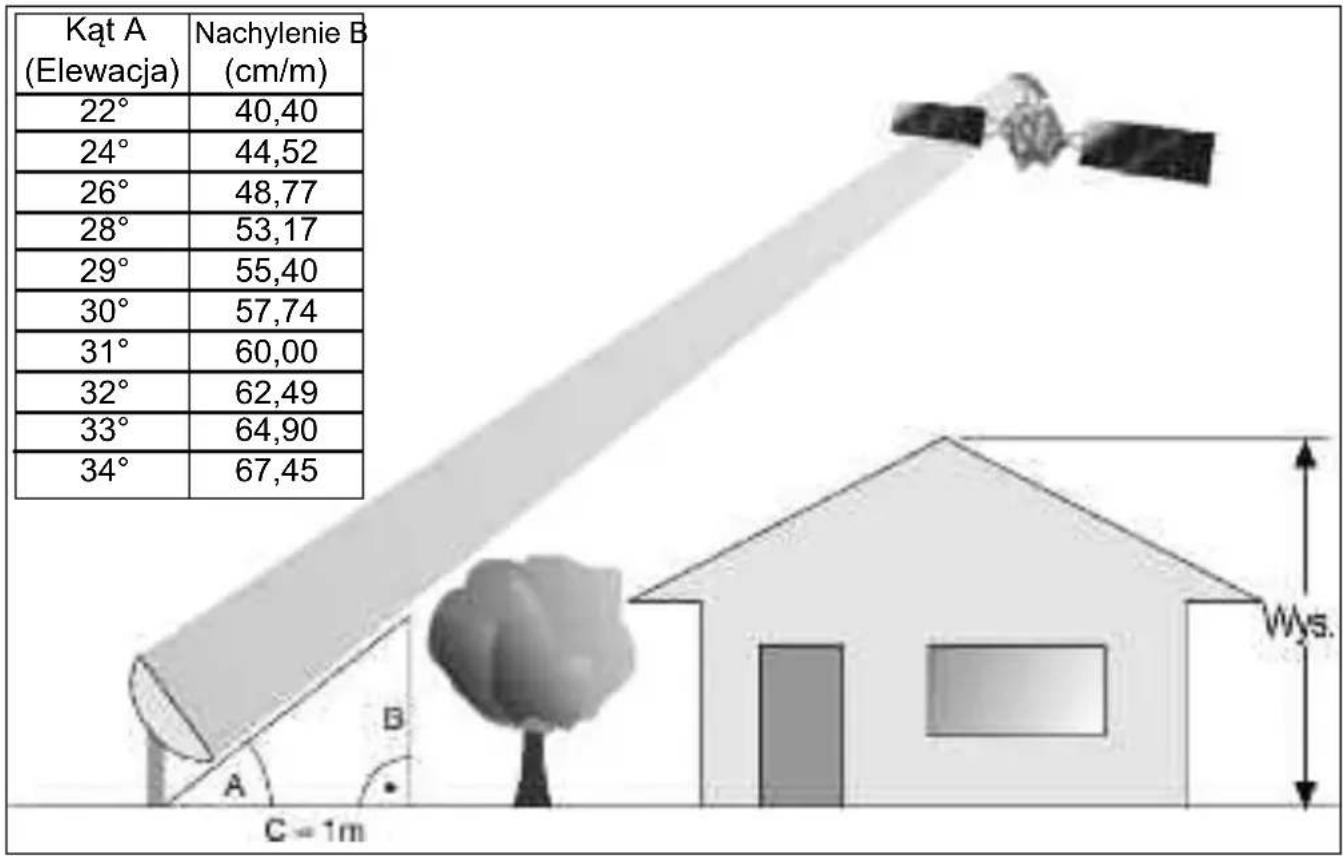

Wybór miejsca ustawienia Upewnić się, że miejsce przeznaczone do montażu gwarantuje niezakłócony widok w kierunku południowym, co jest konieczne do odbioru sygnału nadawanego przez satelitę ASTRA 19° Ost/Wschód. Za pomocą poniższej ilustracji możliwe jest ustalenie, czy zapewniona została odpowiednia odległość od przeszkód powodujących osłabienie odbioru. W przypadku montażu na tarasie lub balkonie sprawdzić, czy talerz anteny nie zostanie przesłonięty innym tarasem lub balkonem. Jednostka zewnętrzna powinna zostać zamontowana na specjalnym, pionowym maszcie (średnica 42) lub uchwycie ściennym. Kąt A (Elewacja) 22° 24° 26° 28° 29° 30° 31° 32° 33° 34° Nachylenie B (cm/m) 40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,4519

3. Instrukcje dotyczące bezpieczeństwa

W trakcie montażu zastosować się do obowiązujących na terenie Unii Europejskiej zaleceń VDE dotyczących bezpieczeństwa urządzeń elektrycznych (np. VDE 0855, część 1). W razie potrzeby skonsultować się ze specjalistycznym punktem sprzedaży.

4. Montaż wtyczki kabla koncentrycznego

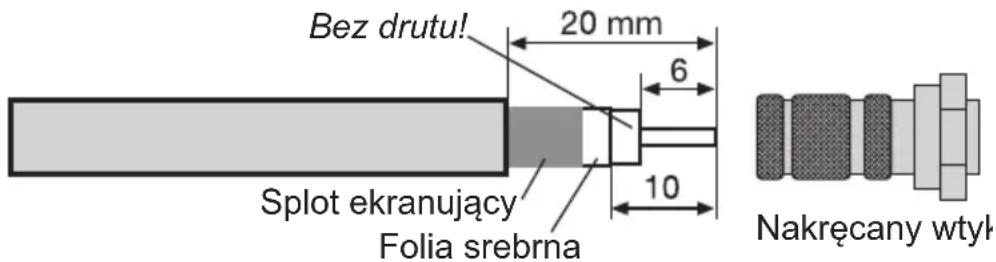

Uwaga! Wtyczkę montować tylko przy wyłączonym zasilaniu odbiornika! Montaż należy przeprowadzić z zachowaniem wszelkiej staranności w celu wyeliminowania usterek lub uszkodzenia odbiornika satelitarnego powstałego w wyniku nieprawidłowego montażu wtyczek. > Zdjąć izolacje końcówki przewodu za pomocą ostrego noża na długości 6 mm aż do odsłonięcia żyły wewnętrznej. W trakcie usuwania izolacji nie uszkodzić żyły wewnętrznej > Obciąć odstające przewody splotu ekranującego. Na długości 10 mm zdjąć zewnętrzną warstwę z tworzywa sztucznego aż do odsłonięcia splotu ekranującego tak, aby nie doprowadzić do jego uszkodzenia > Upewnić się, że przewody splotu ekranującego nie dotykają żyły wewnętrznej, > Ostrożnie nakręcić wtyczkę na przewód aż do zrównania się krawędzi żyły wewnętrznej z krawędzią wtyczki. Sprawdzić, czy przewody splotu ekranującego nie dotykają wewnętrznej żyły przewodu. Przeprowadzenie tych czynności kończy prawidłowy montaż wtyczki przewodu ekranowanego. W trakcie montowania wtyczek zaciskowych F zastosować się do odpowiednich wskazówek montażowych oraz instrukcji producenta. Bez drutu! Splot ekranujący Folia srebrna Nakręcany wtyk F PL20

5. Ustawienie jednostki zewnętrznej

Ustawienie jednostki zewnętrznej powinno zostać przeprowadzone przy użyciu specjalnego miernika.Ustawienie możliwe jest także za pomocą przyrządu do poszukiwania satelitów. Jeżeli żadne z tych urządzeń nie jest dostępne, ustawienie może zostać przeprowadzone przy użyciu odbiornika oraz telewizora zgodnie z poniższą instrukcją.

1. Połączyć konwerter LNB z odbiornikiem za pomocą odpowiedniego

przewodu koncentrycznego.

2. Podłączyć odbiornik do telewizora oraz ustawić odbiornik na odbiór programu

nadawanego z danego satelity (np. ARD w przypadku satelity ASTRA).

3. Ustalić kąt odpowiadający aktualnej lokalizacji za pomocą wytłoczonej skali i

zablokować talerz anteny (punkt odniesienia skali jest dolną krawędzią pryzmy uchylnej).

4. Powoli obrócić talerz anteny w kierunku na wschód lub na zachód (kąt azymutowy),

aż do uzyskania obrazu odbieranego programu.

5. Konieczne jest dokładne ustawienie talerza. W tym celu zaleca się przełączenie

odbiornika na tryb wyświetlania statusu sygnału ( z poziomem oraz jakością sygnału) (zapoznać się z instrukcją odbiornika).

6. Ostrożnie zmienić azymut (wschód/zachód) oraz kąt elewacyjny tak, aby poziom oraz

jakość sygnału osiągnęły najwyższy możliwy poziom.

7. Dokręcić wszystkie śruby i sprawdzić, czy dokręcanie nie spowodowało pogorszenia

parametrów odbioru. Przeprowadzenie tej czynności oznacza zakończenie montażu i optymalne ustawienie na żądanego satelitę.21 Produkt ten nosi znak CE, co oznacza spełnianie wszystkich odpowiednich norm UE. Zmiany i błędy w druku zastrzeżone. Stan 10/04 Kopiowanie i powielanie możliwe tylko ze zgodą wydawcy. Viotenne jest zarezerwowanym znakiem handlowym firmy firmy Viola Digital GmbH Nordstraße 4 39418 Staßfurt Niemcy 100311V1_77-0030-00 PL22 VIOTENNE 55 Montagehandleiding NL23
