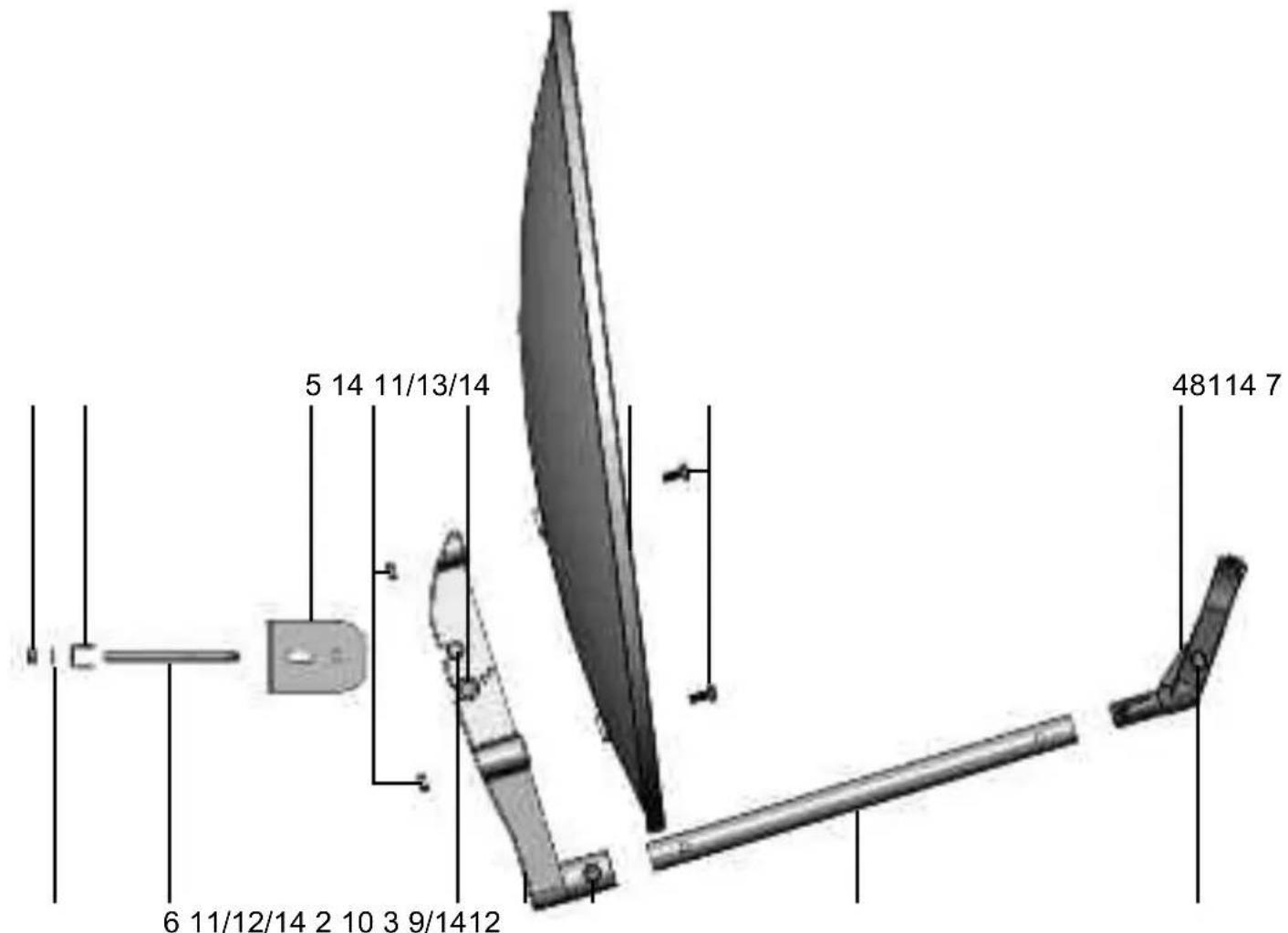

NO1. Montering av utvendig enhet Kontroller at leveransen av den utvendige enheten VIOTENNE 55 er fullstendig, før du begynner med monteringen med hjelp av følgende illustrasjon og tabell.

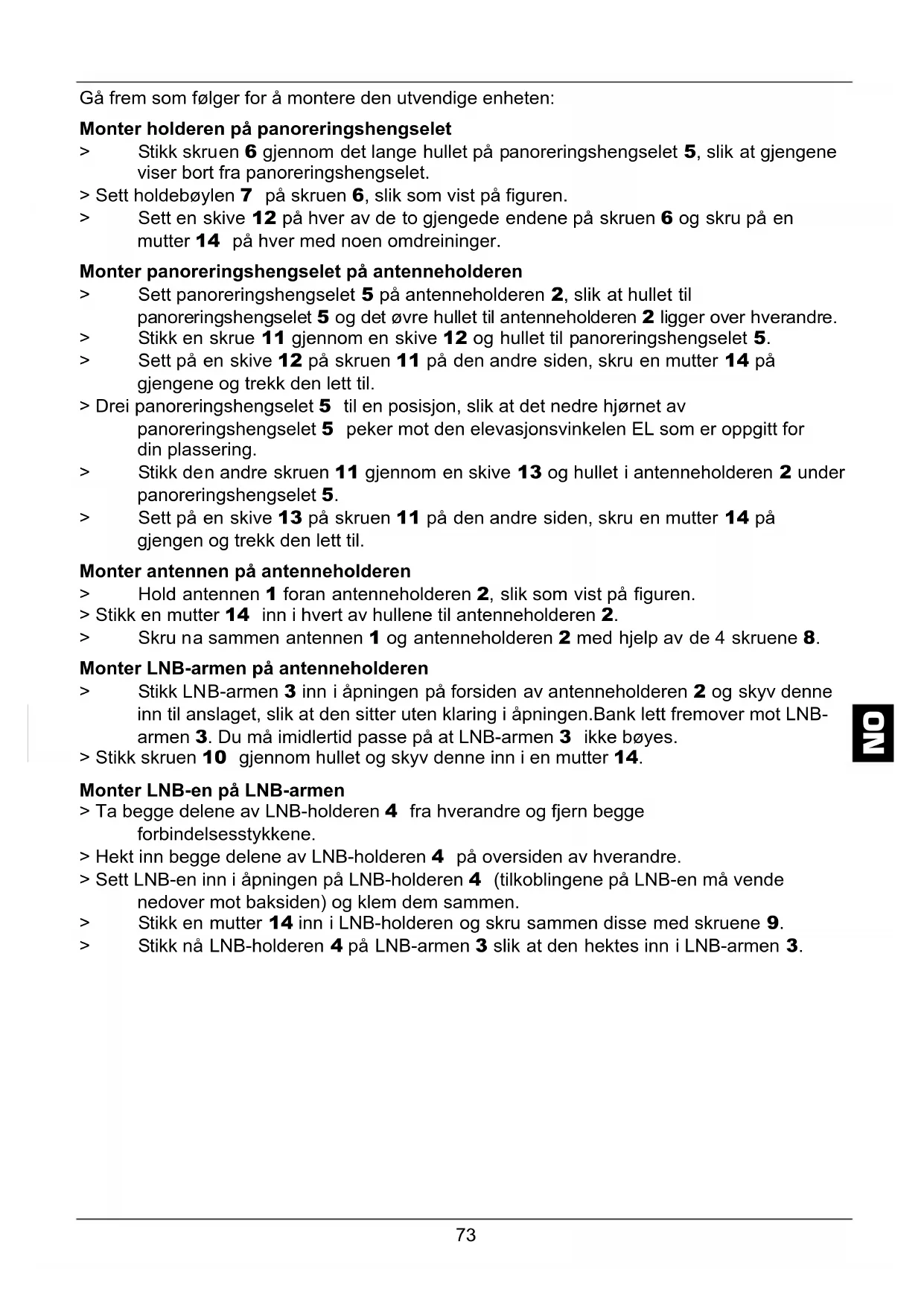

6 11/12/14 2 10 3 9/1412 5 14 11/13/14 Pos. Ant. Artikkel 1 1 Antenne 2 1 Antenneholder 3 1 LNB-arm 4 1 LNB-holder 5 1 Panoreringshengsel 6 1 Skrue U-form 7 1 Holdebøyle 8 4 Skrue M6 x 12 krysslisse 9 1 Skrue M6 x 16 indre sekskant 10 1 Skrue M6 x 35 indre sekskant 11 2 Skrue M6 x 65 sekskant 12 4 Underlagskive M6 x 12 13 2 Underlagskive M6 x 17 14 10 Mutter M6 sekskant 1 Monteringsanvisning 72Gå frem som følger for å montere den utvendige enheten: Monter holderen på panoreringshengselet > Stikk skruen 6 gjennom det lange hullet på panoreringshengselet 5, slik at gjengene viser bort fra panoreringshengselet. > Sett holdebøylen 7 på skruen 6, slik som vist på figuren. > Sett en skive 12 på hver av de to gjengede endene på skruen 6 og skru på en mutter 14 på hver med noen omdreininger. Monter panoreringshengselet på antenneholderen > Sett panoreringshengselet 5 på antenneholderen 2, slik at hullet til panoreringshengselet 5 og det øvre hullet til antenneholderen 2 ligger over hverandre. > Stikk en skrue 11 gjennom en skive 12 og hullet til panoreringshengselet 5. > Sett på en skive 12 på skruen 11 på den andre siden, skru en mutter 14 på gjengene og trekk den lett til. > Drei panoreringshengselet 5 til en posisjon, slik at det nedre hjørnet av panoreringshengselet 5 peker mot den elevasjonsvinkelen EL som er oppgitt for din plassering. > Stikk den andre skruen 11 gjennom en skive 13 og hullet i antenneholderen 2 under panoreringshengselet 5. > Sett på en skive 13 på skruen 11 på den andre siden, skru en mutter 14 på gjengen og trekk den lett til. Monter antennen på antenneholderen > Hold antennen 1 foran antenneholderen 2, slik som vist på figuren. > Stikk en mutter 14 inn i hvert av hullene til antenneholderen 2. > Skru na sammen antennen 1 og antenneholderen 2 med hjelp av de 4 skruene 8. Monter LNB-armen på antenneholderen > Stikk LNB-armen 3 inn i åpningen på forsiden av antenneholderen 2 og skyv denne inn til anslaget, slik at den sitter uten klaring i åpningen.Bank lett fremover mot LNB- armen 3. Du må imidlertid passe på at LNB-armen 3 ikke bøyes. > Stikk skruen 10 gjennom hullet og skyv denne inn i en mutter 14. Monter LNB-en på LNB-armen > Ta begge delene av LNB-holderen 4 fra hverandre og fjern begge forbindelsesstykkene. > Hekt inn begge delene av LNB-holderen 4 på oversiden av hverandre. > Sett LNB-en inn i åpningen på LNB-holderen 4 (tilkoblingene på LNB-en må vende nedover mot baksiden) og klem dem sammen. > Stikk en mutter 14 inn i LNB-holderen og skru sammen disse med skruene 9. > Stikk nå LNB-holderen 4 på LNB-armen 3 slik at den hektes inn i LNB-armen 3.
NO2. Installasjon Valg av oppstillingsplass Sørg for at det er fri sikt fra valgt plassering mot syd for å motta satellittposisjonen ASTRA 19°. Med hjelp av illustrasjonen nedenfor kan du se om det er tilstrekkelig avstand til hindringer i nærheten for å unngå svekkelse av signalmottaket på grunn av hindringer. Kontroller at antennen ikke stilles i skyggen av et tak ved montering på en terrasse eller en balkong. Den utvendige enheten bør monteres på en spesiell, loddrett stang (diameter 42 mm) eller en veggholder. Vinkel A (elevasjon) 22° 24° 26° 28° 29° 30° 31° 32° 33° 34° Stigning B (cm per m) 40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45
743. Sikkerhetsanvisninger
Overhold gjeldende europeiske standarder og VDE-bestemmelser ved installasjonen for å sikre den elektriske sikkerheten (f.eks. VDE 0855, del 1). Spør faghandelen om råd.
4. Montering av F-kontakten

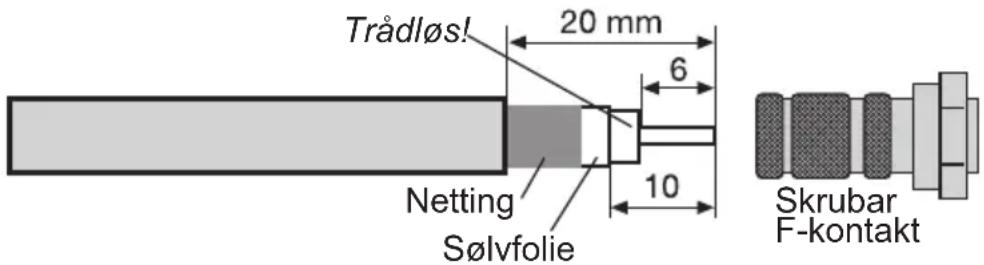

Forsiktig! Monter F-kontakten med mottakeren frakoblet strøm! Vær svært omhyggelig ved montering av F-kontakten for å unngå funksjonsfeil eller ødeleggelse av satellittmottakeren på grunn av feil montering av kontakten. > Fjern isoleringen på kabelenden inn til den indre lederen i en lengde på 6 mm med en skarp kniv. Pass på at den indre lederen ikke skades. > Fjern trådene på skjermingsnettet som stikker ut. Fjern nå 10 mm på den ytre plastmantelen helt til skjermingsnettet ligger fritt, men ikke blir skadet. > Sørg for at ingen tråder i skjermnettingen berører den indre lederen. > Drei deretter F-kontakten forsiktig på kabelen til lederen stikker frem i flukt med fremre kant på F-kontakten. Kontroller deretter enda en gang at ingen tråder i skjermingsnettet berører den indre lederen i kabelen. F-kontakten er nå riktig montert. Ved bruk av F-krympekontakter må monteringsmåten og -anvisningen fra produsenten følges. Trådløs! Netting Sølvfolie Skrubar F-kontakt
NO5. Justering av utvendig enhet Justeringen av den utvendige enheten bør foretas med et måleapparat. Justering er også mulig med en satellittsøker. Har du ikke begge deler tilgjengelig, kan innstillingen skje med en mottaker og et TV-apparat på følgende måte.
ønsker å motta et program fra den valgte satellitten (f.eks. ARD for ASTRA).
3. Still nå inn den tilsvarende vinkelen for din plassering etter den graverte skalaen og
fest antennen (referansepunktet på gradskalaen er nedre hjørne av panoreringshengselet).
4. Drei antennen langsomt i østlig eller vestlig retning (azimutvinkel), inntil du mottar det
signalangivelse og signalkvalitet) for mottakeren (se anvisningene for mottakeren).
6. Forandre nå forsiktig azimutvinkelen (øst/vest) og elevasjonsvinkelen slik at
signalangivelsen og signalkvaliteten gir størst mulig utslag.
7. Fest nå alle skruene og kontroller at mottaket ikke forverres når du gjør dette.
Antennen er nå ferdig montert og optimalt innstilt på ønsket satellitt.
Produktet har CE-merket påført og oppfyller dermed alle nødvendige EU-standarder. Med forbehold om endringer og trykkfeil. Sist revidert 10/04 Avskrift og mangfoldiggjøring skal kun skje med tillatelse fra utgiveren. VIOTENNE er et registrert varemerke for Viola Digital GmbH Nordstraße 4 39418 Staßfurt Tyskland 100406V2_77-0030-00 NOVIOTENNE 55 Monteringsanvisning
