Merkki	TechniSat
Malli	Viotenne 55
Tuotetyyppi	Satelliittiantenni
Lautasen halkaisija	55 cm
Kohdesatelliitti	ASTRA 19.2°E
LNB-tyyppi	Yleispää (LNB) yhteensopiva ASTRA
Säädettävä korotuskulma	Kyllä, kaltevan prisman avulla asteikolla
Säädettävä atsimuuttikulma	Kyllä, manuaalinen kierto
Asennus	Mastoon (halkaisija 42 mm) tai seinätukeen
Pakkauksen sisältö	Lautanen, lautasen tuki, LNB-varsi, LNB-tuki, kalteva prisma, ruuvit, kiinnitysklipsi, ohje
LNB:n virransyöttö	Satelliittivastaanottimen kautta (koaksiaalikaapeli 13/18 V)
Liittimet	F-liitin
Huolto	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä liuottimia.
Turvallisuus	Noudata VDE 0855 -standardeja. Irrota pistoke ennen F-liitinten asennusta.
Sertifikaatit	CE

Usein kysytyt kysymykset - Viotenne 55 TECHNISAT

Kuinka asentaa LNB-varsi lautasen tukeen?

Aseta LNB-varsi lautasen tuen etupuolella olevaan aukkoon niin, että se painuu pohjaan. Varmista, että se on tiukasti. Tarvittaessa lyö kevyesti ilman, että varsi taipuu. Aseta sitten ruuvi (viite 10) reikään ja kiristä se mutteriin.

Kuinka kohdistaa lautanen satelliittiin ASTRA 19.2°E?

Säädä ensin korotuskulma kaltevan prisman avulla sijaintisi mukaan. Käännä sitten lautasta hitaasti itään tai länteen (atsimuuttikulma), kunnes saat kuvan. Hienosäädä seuraamalla signaalin voimakkuutta ja laatua vastaanottimessasi.

Kuinka asentaa F-liitin oikein koaksiaalikaapeliin?

Poista 6 mm eristystä kaapelin päästä vahingoittamatta ydintä. Poista suojavaipan langat. Kuori 10 mm ulkovaippaa paljastaaksesi suojavaippa. Kierrä F-liitin kiinni, kunnes ydin on etureunan tasalla. Tarkista, ettei mikään suojavaipan lanka kosketa ydintä.

Mikä on vähimmäisetäisyys esteeseen?

Sinulla on oltava esteetön näkymä etelään (ASTRA 19.2°E). Käytä ohjeen kaaviota määrittääksesi riittävä etäisyys lähellä olevaan esteeseen, jotta vältät heikentyneen vastaanoton.

Voinko asentaa lautasen parvekkeelle?

Kyllä, asennettaessa terassille tai parvekkeelle, varmista, ettei lautanen ole ulkonevan katon alla. Käytä pystymastoa, jonka halkaisija on 42 mm, tai sopivaa seinätukea.

Kuinka säätää korotuskulma?

Käännä kaltevaa prismaa niin, että sen alakulma osoittaa maantieteellistä sijaintiasi vastaavaan korotuskulmaan. Kaiverretut asteikot toimivat viitteenä. Lukitse sitten lautanen.

Mitä tehdä, jos en saa signaalia?

Tarkista ensin F-liitinten liitännät ja että LNB saa virtaa vastaanottimesta. Varmista, että lautanen on suunnattu etelään (ASTRA 19.2°E). Käytä vastaanottimen tilanäyttöä hienosäätääksesi atsimuutti- ja korotuskulmia.

Onko kohdistamiseen tarpeen käyttää mittalaitetta?

Ei, voit käyttää vastaanotinta ja televisiota kohdistamiseen. Aseta vastaanotin halutun satelliitin ohjelmalle ja säädä lautasta maksimoidaksesi näytettävän signaalin laadun.

Kuinka suojata asennus salamoilta?

Noudata voimassa olevia VDE 0855 -standardeja. Varmista maston ja lautasen asianmukainen maadoitus. Ota tarvittaessa yhteyttä pätevään asentajaan.

Mitkä ovat turvallisuusnäkökohdat asennuksen aikana?

Irrota aina vastaanotin ennen F-liitinten asentamista oikosulkujen välttämiseksi. Ole huolellinen F-liitinten asennuksessa, jotta et vahingoita vastaanotinta. Noudata VDE-standardeja.

KÄYTTÖOHJE Viotenne 55 TECHNISAT

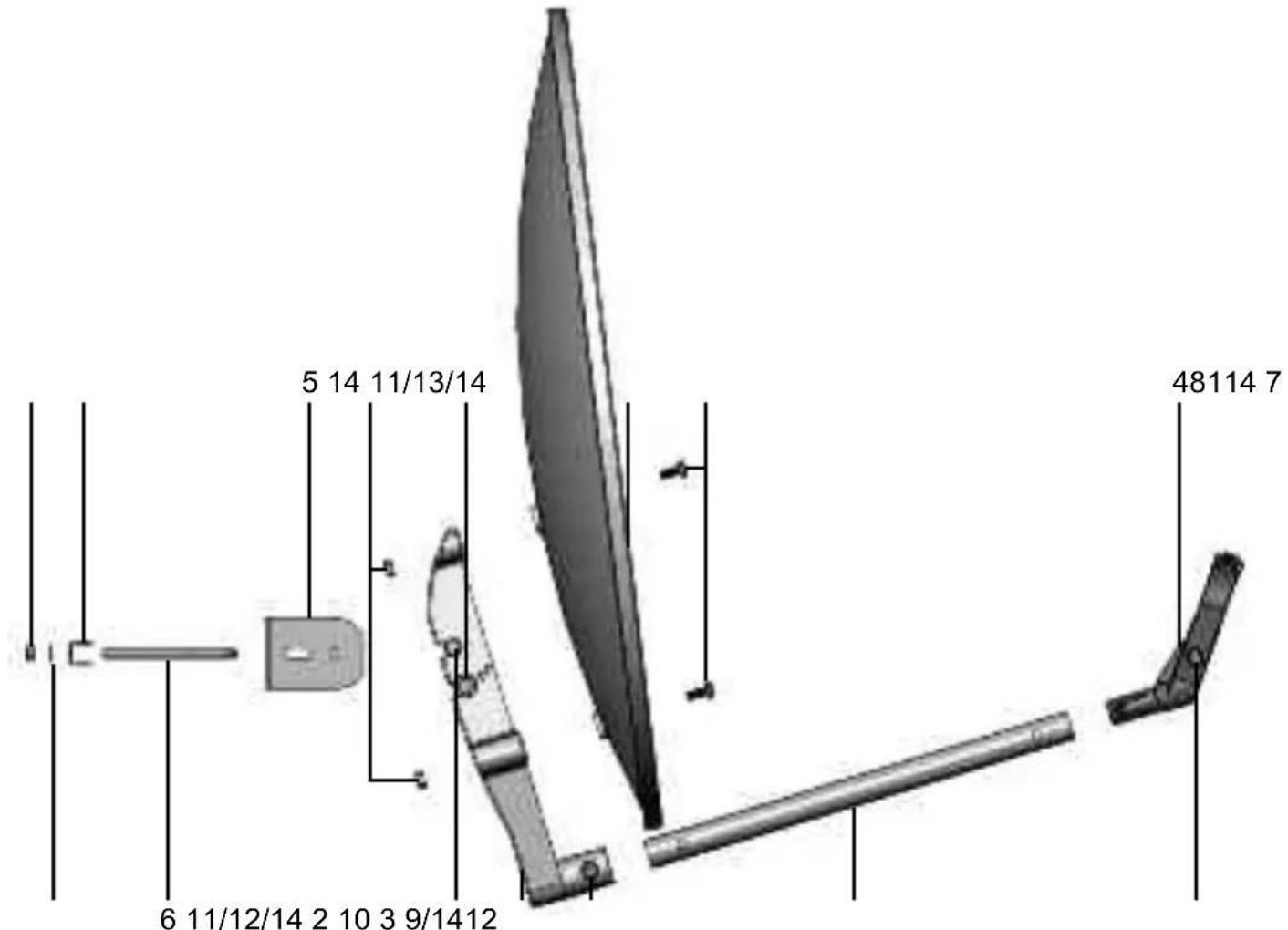

1. Ulkoyksikon asennus

Ennen asennuksen aloittamista tarkasta, etta VIOTENNE 55:n ulkoyksikon toimitus on seuraavassa esitetyn kuvan ja taulukon mukainen ollakseen taydellinen.

Pos Kappale Osa
1	1
2	1
3	1
4	1
5	1
6	1
7	1
8	4
9	1
10	1
11	2
12	4
13	2
14	10
	1

Ulkoasennuksen asentamista varten menettele seuraavasti:

Asenna kiinnike käntöprismaan

Pistä ruuvi 6 käantöprisman 5 pitkittäisreiän lapi niin, että käantöprismasta tuleva kierre osoittaa poispäin.
Pistä kiinnike 7 ruuvin 6 paälle kuten kuvassa esitetään.
Pistä 12 ruuvin 6 molempiin kierrepäihin yksi aluslevy, ja kännä kutakin mutteria 14 mutama kierros sen paälle.

Asenna käntöprisma peilinkantajaan

Pistä käantöprisma 5 peilinkantajalle 2 niin, etta käantöprisman 5 reikä ja ylempi peilinkantajan 2 reikä sijaitsevat paällekkäin.
Pistä ruuvi 11 aluslevyn 12 ja käantöprisman 5 reiän lapi.
Pistä toisella puolella aluslevy 12 ruuvin 11 paälle, kännä mutteri 14 kierteen paälle ja kiristä tätä kevyesti.
Käännä käantöprisma 5 sihen asentoon, etta käantöprisman 5 alempi kulma osoittaa korkeuskulmaa EL, joka vastaa sijaintipaikkaasi.
Pistä toinen ruuvi 11 aluslevyn 13 ja peilinkantajassa 2 olevan reiän lapi käantoprisman 5 alapuolella.
Pistä toisella puolella aluslevy 13 ruuvin 11 paälle, kännä mutteri 14 kierteen paälle ja kiristä tämä kevyesti.

Asenna peili peilinkantajaan

Pidä peiliä 1, kuten kuvassa esitetään, peilinkantajan 2 edessa.
Pistä mutteri 14 niille tarkoitettuihin peilinkantajan 2 reikiin.
Kiinnitä nyt 4 ruuvin 8 avulla peili 1 peilinkantajan 2 kanssa.

Asenna LNB-varsi peilinkantajaan

Pistä LNB-vari s 3 aukkoon, joka on peilinkantajan 2 etupuolella ja työnnä tamä sisään vasteeseen saakka niin, etta tämä sen jälkeen on välyksettömästi aukossa. Koputa lisäksi tarvittaessa kevyesti edestä LNB-vartta 3 vastaan. Huolehdi tällöin kuitenkin siītā, etta LNB-vartta 3 ei taivuteta.
Pista ruuvi 10 reiän lapi ja ruuvaa tamä sisään mutteriin 14.

Erotamolemmat LNB-pitimen 4 osat toistaan ja poista molemmat kantaloitot.
Kiinnitta LNB-pitimen 4 molemmat osat ylapuolelta.
Laita LNB LNB-pitimen 4 aukkoon (LNB'n liitantöjen taytyy osoittaa takasivulle alaspain) ja käännä namä yhteen.
Pistä mutteri 14 LNB-pitimeen ja ruuva nämä ruuvilla 9 yhteen.
Pistä nyt LNB-pidin 4 LNB-varrelle 3 ja huolehdi tällöin siitä, että tamä kiinnittyy LNB-varteen 3.

2. Pystytys

Paikan valinta

Varmistu, etta suunnitellusta asennuspaikasta on olemassa vapaa nikymä etelän suuntaansatellitin ASTRA 19^ itä sijainen vastaanottamiseen.

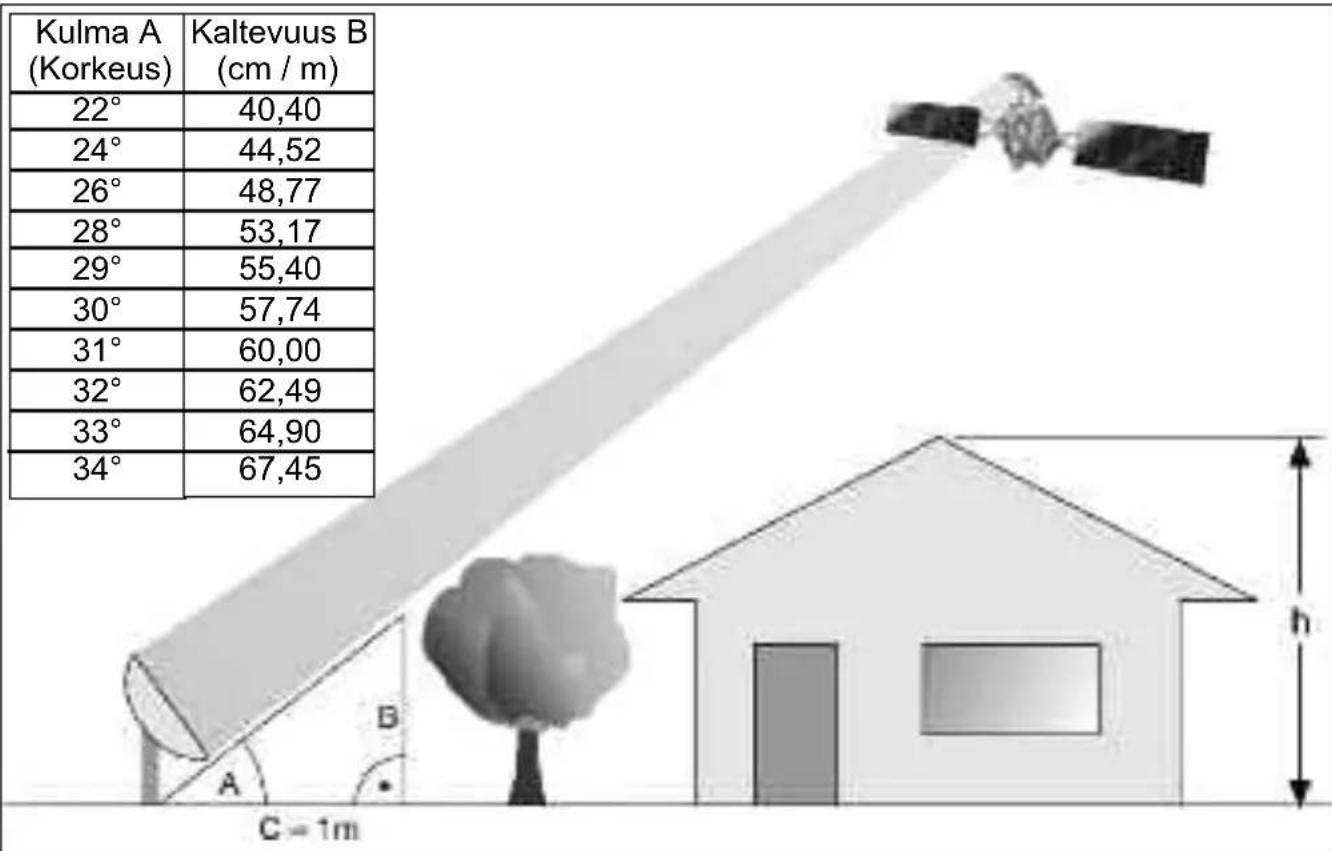

Alla esitetyn kaavion avulla voit nahdä, oletko noudattanut riittävää etäisyyttä laheiseen steeseen vastaanoton heikennyksen valttämiseksi tastä esteestä.

Huolehdi tällöin siitta, etta asennuksessa terassilla tai parvekkeella peiliä ei varjosteta esiinpistävälla katolla.

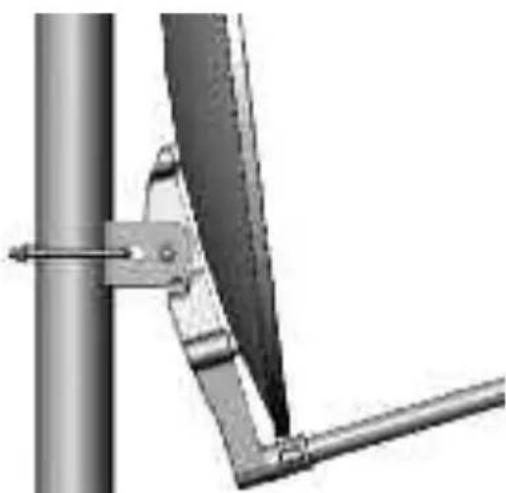

Ulkoyksikkö tulisi asentaa erityiseen, pystysuorassa seisovaan mastoon (halkaisija 42mm ) tai seinäpitimeen.

3. Turvallisusohjeet

Noudata asennuksessa vastaavia Eurooppa-normeja sekä VDE-märäryksiä sahköturvallisuuden (esim. VDE 0855, Osa 1) takaamiseksi. Kysy lisäksi tarvittaessa ammattimyyjaltasi.

4. F-pistokkeen asennus

Huomio!

Asenna F-pistoke vastaanottolaitteiston ollessa virrattomassa tilassa!

Menettele F-pistokteen asennuksessa erittain huolellisesti, jotta toimintahairot tai jopa satellittivastaanottimen sarkeminen vaarast pistokeasennuksesta johtuen poissuljetaan.

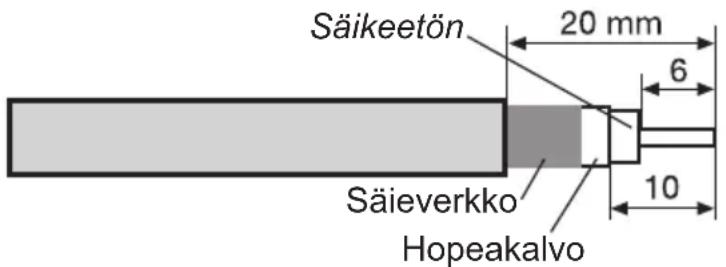

Poista kaapelinpään eristys terävän veitsen avulla 6 mm pituudelta sisäjohtimeen saakka. Huomioi tällöin, että sisäjohdin ei vaurioidu.
Poista suojapunoksen ulkonevat säikeet.

Poista nyt 10 mm ulommasta muovivaipasta, kunnes suojapunos on paljastettu tata vahingoittamatta.

Varmistu, etta mitkään suojapunoksen säikeet eivat kosketa sisajohdinta.
Kännä nyt F-pistoke varovasti kaapelin pälle, kunnes sisäjohdin loppuu tukevasti F-pistokkeen etureunaan.

Tarkasta lopuksi vielä kerran, etta mikaän suojapunoksen säie ei kosketa kaapelin sisäjohdinta. F-pistoke on nyt oikein asennettu.

Huomioi Crimp-F-pistokkeiden käytön yhteydessä vastaavat asennusohjeet ja valmistajan ohjeet.

5. Ulkoyksikon suuntaaminen

Ulkoyksikon suuntaaminen tulisi suorittaa mittalaitteen avulla.

Suuntaus on mahdollista myos satellitinetsijan avulla.

Jos kumpaakaan ei ole kaytettävissä, vastaanottimen ja teileviolaitteen avulla suuntaus voidaan suorittaa seuraavasti.

1. Yhdistä LNB ja vastaanotin sopivalla koaksiaalikaapelilla.

2. Liitä vastaanotin televisiolaitteeseen ja aseta vastaanotin ohjelmapaikkaan, jolla halutun satellitin ohjelma on vastaanotettavissa (esim. ARD ASTRALLE). Ota AZ/EL-taulukosta (katso kohta 6) korkeuskulma asennuspaikallesi.

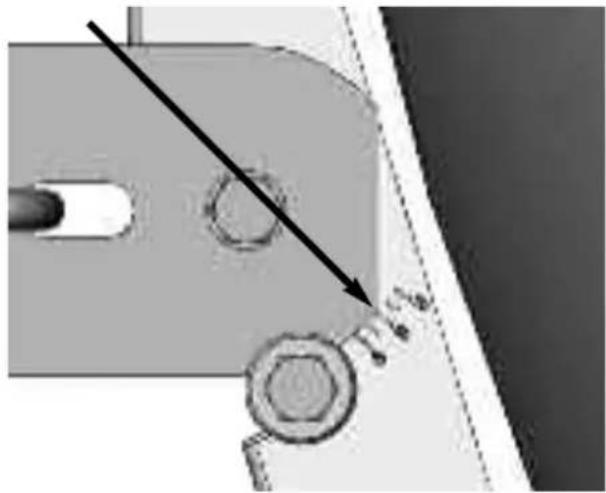

3. Aseta nyt sijaintipaikkaasi vastaavaan kulmaan leimatulla steikolla ja lukitse peili (asteasteikon kinnepiste on kaantoprisman alakulma).

4. Kännä nyt peiliä hitaasti itä-tai länisusuuntaan (atsimuuttikulma), kunnes vastaanotat asetettua televisiokuvaa.

1. Nyt peili taytyy vielä hienosaaatä. Lisaksi on viisasta avata vastaanottimen tilanayttö (signaalitason ja signaalilaadun kanssa) (huomioi lisaksi vastaanottimen ohje).

2. Muuta nyt varovasti atsimuuttia (itä/länsi)- ja korkeuskulmaa niin, etta signaalitaso ja signaalilaatu esittavät mahdollisimman korkeaa osoittamaa.

3. Kiinnitä nyt kaikki ruuvit ja huomioi, etta vastaanotto ei tällöin huonone. Peili on nyt valmiiki asennettu ja optimalisesti suunnattu haluttuun satellittiin.

Tuotteellasi on CE-merkki ja se tayttä siten kaikki vaadittavat EU-normit.

Oikeudet muutokiin ja painovirheisiin pidatetään. Tila 10/04

Jälgentäminen ja monistaminen vain julkaisijan luvalla.

VIOTENNE on reckisteröity tavaramerkki, Jonka omistaa:

Viola Digital GmbH

Nordstraße 4

39418 Staßfurt

Saksa

VIOTENNE 55
