HU1. Külső egység szerelése A szerelés megkezdése előtt ellenőrizze a szállított VIOTENNE 55 külső egység hiánytalanságát az alábbi ábra és táblázat segítségével!

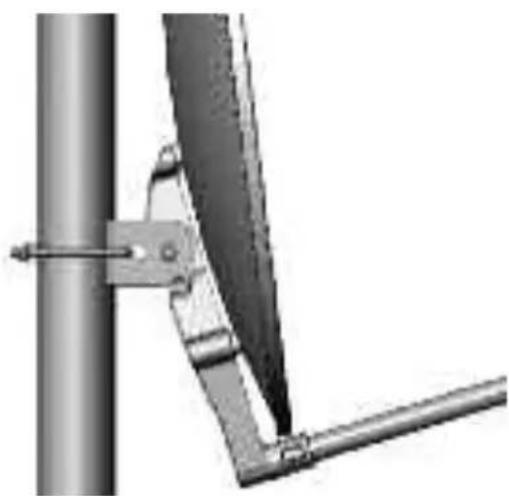

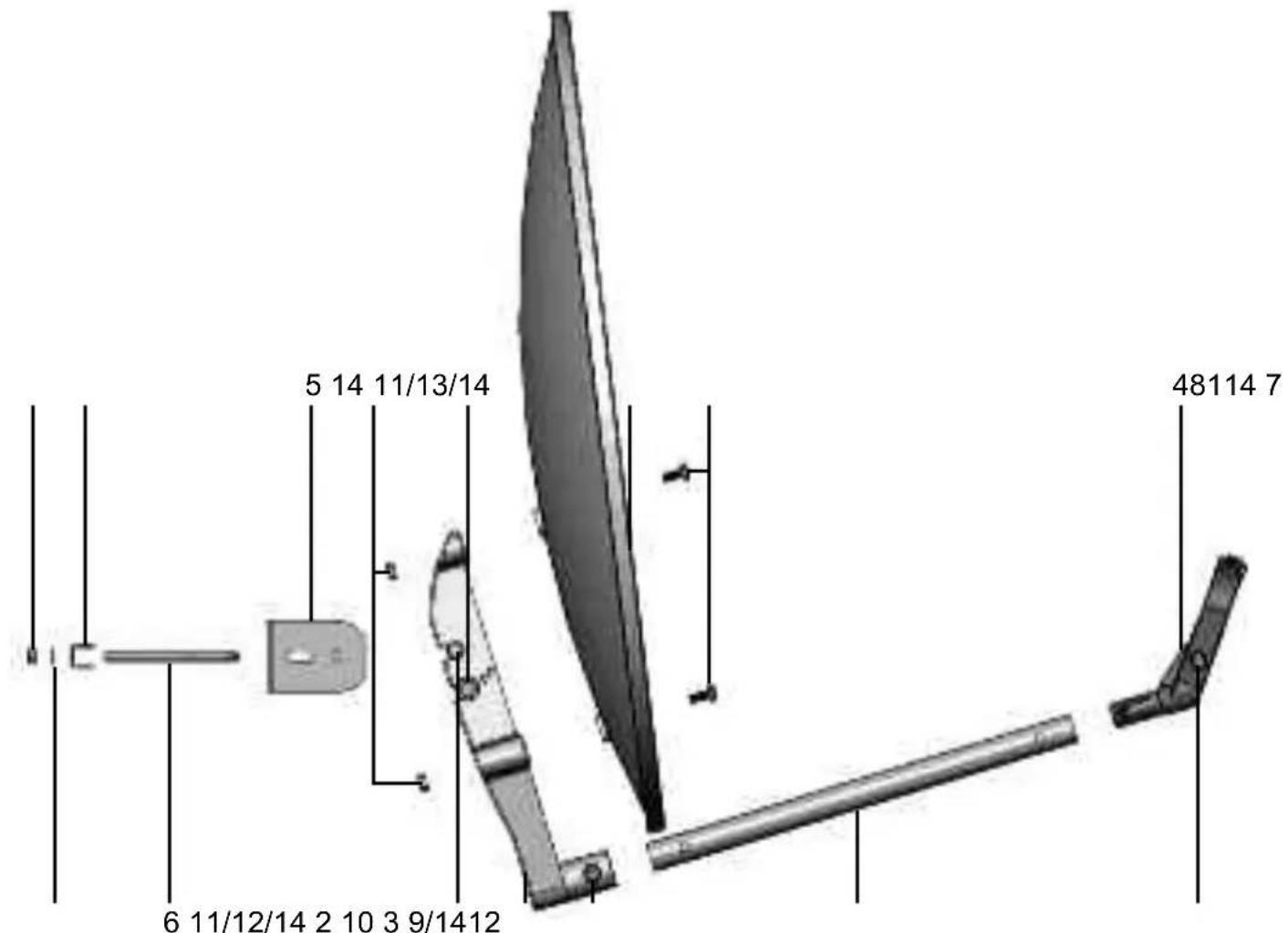

6 11/12/14 2 10 3 9/1412 5 14 11/13/14 Poz. Darab Cikk 1 1 Tükör 2 1 Tükörtartó 3 1 LNB kar 4 1 LNB tartó 5 1 Forgó prizma 6 1 U csavar 7 1 Tartókengyel 8 4 M6x12 csavar kereszthoronnyal 9 1 Belső hatlapfejű M6x16 csavar 10 1 Belső hatlapfejű M6x35 csavar 11 2 Hatlapfejű M6x65 csavar 12 4 M6x12 alátét 13 2 M6x17 alátét 14 10 Hatlapú M6 anya 1 Szerelési utasítás 114A külső egység szerelését az alábbi módon végezze: A tartókengyel felszerelése a forgó prizmára > Helyezze a csavart 6 a forgó prizma hosszú furatába 5 úgy, hogy a menet a forgó prizmával ellentétes irányba mutasson! > Helyezze a tartókengyelt 7 az ábra szerint a csavarra 6! > Helyezzen egy-egy alátétet 12 a csavar 6 menetek végére és csavarja fel könnyedén az anyákat 14! A forgó prizma felszerelése a tükörtartóra > Helyezze a forgó prizmát 5 a tükörtartóra 2 úgy, hogy a forgó prizma menete 5 és a tükörtartó felső menete 2 egymás fölött legyen! > Dugja át a csavart 11 az alátéten 12 és a forgó prizma menetén 5! > Helyezzen a másik oldalon egy alátétet 12 a csavarra 11, csavarozza az anyát 14 a menetre és könnyedén húzza meg! > Fordítsa a forgó prizmát 5 olyan állásba, hogy a forgó prizma 5 alsó sarka az elhelyezkedésnek megfelelő EL emelkedési szög fele mutasson! > Dugja át a második csavart 11 az alátéten 13 és a tükörtartó 2 menetén a forgó prizma alatt 5! > Helyezzen a másik oldalon egy alátétet 13 a csavarra 11, csavarozza az anyát 14 a menetre és könnyedén húzza meg! A tükör felszerelése a tükörtartóra > Tartsa a tükröt 1 az ábra szerint a tükörtartó elé 2! > Helyezzen egy-egy anyát 14 a tükörtartó megfelelő meneteibe 2! > Most csavarozza a 4 csavart 8 segítségével a tükröt 1 a tükörtartóra 2! Az LNB kar felszerelése a tükörtartóra > Helyezze az LNB kart 3 a tükörtartó elülső oldalán található nyílásba 2, és nyomja be teljesen úgy, hogy a kar ne mozogjon a nyílásban! Szükség esetén, üssön rá óvatosan az LNB kar oldalsó részére 3! Ennél a műveletnél ügyeljen arra, hogy az LNB kar 3 ne deformálódjon! > Helyezze a csavart 10 a menetbe és csavarozza azt az anyába 14! Az LNB felszerelése az LNB karra > Válassza el egymástól az LNB tartó 4 két részét, és vegye ki az összekötő-lemezeket! > Akassza egymásba az LNB tartó 4 részeit a felső oldalon! > Helyezze az LNB-t az LNB tartó 4 nyílásába (az LNB csatlakozói mutassanak lefele a hátsó oldal irányába), majd hajtsa össze! > Helyezzen egy anyát 14 az LNB tartóba és csavarozza össze a csavarral 9! > Helyezze most az LNB tartót 4 az LNB karra 3, ügyeljen arra, hogy az LNB karba 3 beakadjon!

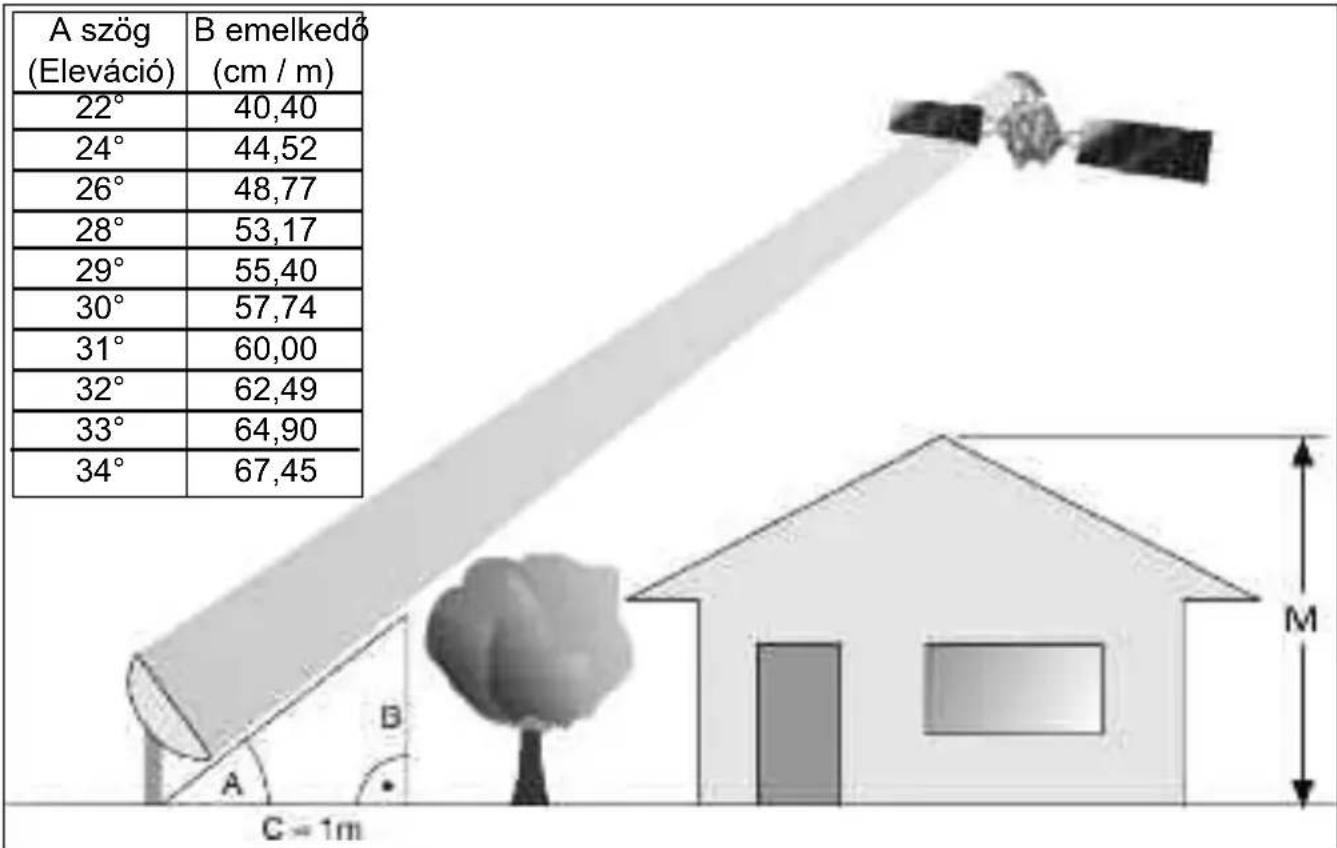

HU2. Felszerelés Az állomáshely kiválasztása Győződjön meg arról, hogy a szerelés tervezett helyéről szabad kilátás nyílik déli irányba az ASTRA 19° Kelet műhold pozíció vételéhez! Az alábbi rajz segítségével megállapítható, hogy a szomszédos akadályig elegendő távolságot tartott-e be ahhoz, hogy az akadály ne gyengítse a vételt. Ügyeljen arra, hogy teraszon vagy erkélyen történő szereléskor a tükröt ne árnyékolja be a kiálló tető! Külső egységet egy speciális függőleges oszlopra (42 mm átmérő:) vagy egy fali tartókarra kell szerelni. A szög (Eleváció) 22° 24° 26° 28° 29° 30° 31° 32° 33° 34° B emelkedő (cm / m) 40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45 1163. Biztonsági utasítások A telepítéskor tartsa be a vonatkozó európai szabványok és VDE elektromos biztonságra vonatkozó előírásait (pl. VDE 0855, 1. rész)! Szükség esetén érdeklődjön márkakereskedőjénél!

4. Az F dugók szerelése

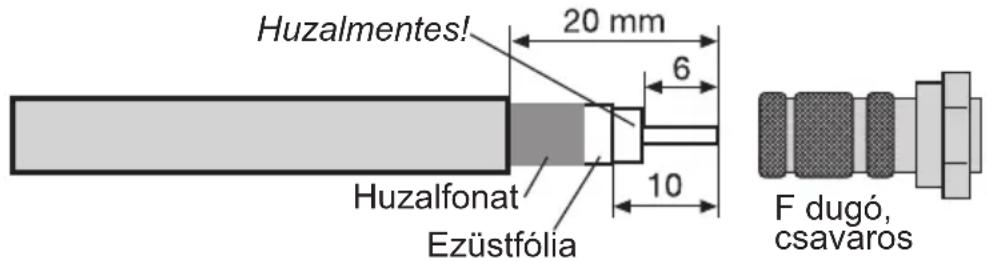

Figyelem! Az F dugó szerelése előtt a vevőberendezést áramtalanítani kell! Az F dugó szerelésekor nagyon gondosan járjon el, így megelőzheti a működési hibákat vagy a műholdvevő meghibásodását a dugó nem megfelelő szerelése miatt. > Távolítsa el a kábelvég szigetelését éles késsel 6 mm-es szakaszon a belső vezetékig! Ügyeljen arra, hogy a belső vezetéket ne sértse meg! > Távolítsa el az árnyékoló fonat kiálló vezetékeit! Ezután távolítson el 10 mm-es darabot a külső borításból, míg az árnyékoló fonat szabad nem lesz, ügyeljen közben arra, hogy ne sértse meg! > Ügyeljen arra, hogy az árnyékoló fonat vezetékei ne érjenek a belső vezetékhez! > Most óvatosan fordítsa az F dugót a kábelre, amíg a belső vezeték az F dugó első kerekéhez nem csatlakozik szorosan! Végül ellenőrizze még egyszer, hogy az árnyékoló fonat vezetéke nem ér a kábel belső vezetékéhez! Az F dugó felszerelése ekkor megfelelő. Az F-Crimp-dugó használatakor tartsa be a vonatkozó szerelési utasítás előírásait és a gyártó útmutatójában leírtakat! Huzalmentes! Huzalfonat Ezüstfólia F dugó, csavaros

HU5. A külső egység beállítása A külső egység beállítását mérőkészülékkel végezze! A beállítás műholdas vevővel is lehetséges. Ha egyik sem áll rendelkezésre, a beállítást receiver vagy televízió készülék segítségével az alábbi módon kell elvégezni:

1. Kapcsolja össze az LNB-t és a receivert megfelelő koaxiális kábellel!

2. Csatlakoztassa a vevőegységet a televízió készülékhez és állítsa be a vevőegységet

olyan programhelyre, ahol a kívánt műhold programja fogható (pl. ARD ASTRA-hoz)!

3. Most állítsa be a településnek megfelelő szöget a megjelölt skálával és rögzítse a

tükröt ebben az állásban (A skála beállítási pontja a forgó prizma alsó sarka)!

4. Most fordítsa lassan a tükröt kelet vagy nyugat irányba (oldalszög), amíg a beállított

televízió a képet nem fogja!

5. Most végezze el a tükör finom-beállítását. Ehhez célszerű a vevőegység

státuszkijelzőt (jelszinttel és jelminőséggel) behívni (ekkor tartsa be a vevőegység utasításában leírtakat)!

6. Most óvatosan változtassa meg az oldalszöget (Kelet/nyugat) és az emelkedési

szöget úgy, hogy a jelszint és jelminőség kilengése lehetőség szerint maximális legyen!

7. Ezután rögzítse a csavarokat és ügyeljen arra, hogy a vétel minősége változatlan maradjon!

Ekkor a tükör felszerelése és a kívánt műholdra való optimális beállítása befejeződött.
