Digidish 45 SAT - Műholdas antenna TECHNISAT - Ingyenes használati útmutató

Termék típusa	Műholdas antenna
Márka	TechniSat
Modell	Digidish 45 SAT
Reflektor átmérője	45 cm
Reflektor anyaga	Alumínium
Offset szög	30°
Állítható emelkedési szög	22° és 38° között (helytől függően)
LNB frekvenciák	Alacsony sáv: 9750 MHz, Magas sáv: 10600 MHz
Sávváltás	22 kHz jel
Szerelés típusa	Fali (tartóval) vagy rúdra (tartozék)
A csomag tartalma	Reflektor, AZ/EL tartó, összekötő darab, fali tartó, LNB fej, rögzítő gyűrű, csavarok, 10 m koaxiális kábel (kittől függően)
Opcionális tartozékok	Rúdadapter, erkélytartó, tapadókorongos láb, betonlap tartó
Becsült súly	Kb. 2,5 kg
Tápellátás	Koaxiális kábelen keresztül (13/18 V feszültség a vevőegységtől)
Karbantartás és tisztítás	Puha, száraz ruhával tisztítsa; kerülje a koptató vagy oldószereket
Biztonság	Tartsa be a VDE szabványokat (0855 1. rész); az F csatlakozók szerelése feszültségmentesen
Alkatrészek és javíthatóság	LNB fej, tartó, koaxiális kábel, rögzítő gyűrű; az alkatrészek könnyen cserélhetők
Tanúsítvány	CE jelölés, megfelel az európai szabványoknak
Garancia	A forgalmazó feltételei szerint (a használati útmutatóban nem részletezett)

Gyakran ismételt kérdések - Digidish 45 SAT TECHNISAT

Hogyan telepítsem a TechniSat Digidish 45 műholdantennát?

Kövesse a lépéseket: szerelje fel a reflektort az AZ/EL tartóra a mellékelt csavarokkal, rögzítse az LNB fejet a gyűrű segítségével, majd helyezze fel a fali tartót egy déli irányú, akadálymentes helyre. Használja a magassági táblázatot a szög beállításához a helyszínének megfelelően.

Milyen emelkedési szöget kell beállítani az Astra 19,2°K vételéhez?

Az emelkedési szög a tartózkodási helyétől függ. Például Daunban 31,29°. Mivel a reflektor offset szöge 30°, a beállítandó szög 1,29°. A városához tartozó értéket keresse a használati útmutató táblázatában.

Hogyan csatlakoztassam a koaxiális kábelt az LNB fejhez?

Húzza le a kábel köpenyét 6 mm hosszan a belső érnél és 10 mm hosszan a fonatnál, csavarja fel az F csatlakozót úgy, hogy a fonat ne érintkezzen a belső érrel. Győződjön meg róla, hogy a telepítés feszültségmentes.

Használhatom ezt az antennát más műholdakhoz is, mint az Astra?

Igen, az antenna más műholdakat is képes fogni, ha megfelelően irányítja. Az LNB fej alkalmas a szabványos frekvenciákra (LOF 9750/10600 MHz). Ennek megfelelően állítsa be az azimutot és az emelkedési szöget.

Mit tegyek, ha nem érzékelek jelet?

Ellenőrizze, hogy nincsenek akadályok, az emelkedési szög megfelelő, az LNB fej jól rögzítve van, és a kábel megfelelően van szerelve. Használjon SatFindert vagy minőségjelzővel ellátott vevőegységet.

Az antenna ellenáll az időjárás viszontagságainak?

Igen, az alumínium reflektor úgy van kialakítva, hogy ellenálljon a külső körülményeknek. Győződjön meg arról, hogy minden csavar megfelelően meg van húzva, és a csatlakozások vízállóak.

Hogyan tisztítsam a parabolát?

Használjon puha, száraz ruhát. Kerülje a felületet károsító vegyszereket vagy koptató anyagokat. Rendszeresen tisztítsa a jó vétel érdekében.

Mekkora az LNB fej tápellátási feszültsége?

Az LNB fejet a műholdvevő táplálja a koaxiális kábelen keresztül. A feszültség 13 V (függőleges polarizáció) és 18 V (vízszintes polarizáció) között változik.

Kicserélhetem az LNB fejet?

Igen, az LNB fej cserélhető. Csavarja le a rögzítő gyűrűt, és cserélje ki egy kompatibilis szabványos LNB fejre (LOF 9750/10600 MHz). Ellenőrizze a kompatibilitást a vevőegységével.

Milyen tartozékok elérhetőek ehhez az antennához?

Vásárolhat rúd szerelési adaptert (ref. 0000/0500), erkélytartót (ref. 0000/1751 vagy 0000/1755), tapadókorongos lábat (ref. 0000/1758) vagy betonlap tartót (ref. 0000/1756).

HASZNÁLATI ÚTMUTATÓ Digidish 45 SAT TECHNISAT

Hétfötöl péntekig 8:00 - 18:00

Gratulálunk, hogy a TechniSat kiváló minőségű termékét választotta. Annak érdekében, hogy a termék minősége évekig megmaradjon, a tartó és a tükör alumíniumból készülnek.

A tükör az ASTRA műholdak digitális jeleinek vételére szolgál. A szerelés előtt kérjük, gondosan olvassa el a szerelési útmutatót, így a telepítést követően optimális vételi jellemzőket érhet el.

Mielött elkezdené a szerelési munkálatokat, ellenőrizze a kültéri egység teljességét.

A csomag tartalma (lásd 1. és 2. ábra)

Poz. Cikk
1 1 AZ/EL-tartó LNB-tartóbilincsel és mozgatható profilal
2 1 Tükör
3 1 Köztes elem
4	1 Fali tartó*: "rövid" "közepes" "hosszú"vagyvagy
5 1 LNB
6 1 LNB-tartóbilincs, 1 M6x40 csavar, 1 M6x16 csavar
A 4 M6x15 csavar, 4 M6 anya, 4 alátét
	10m koaxiális kábel F-csatlakozókkal (csak vevőegységet is tartalmazó teljes készlet esetén)

1. ábra

2. ábra

1. A kültéri egység szerelése

A kültéri egység a kiszállításkor részben már össze van szerelve, így lényegében csak a tükröt (2. poz.) és az összekötő elemet (3. poz.) kell összeszerelni.

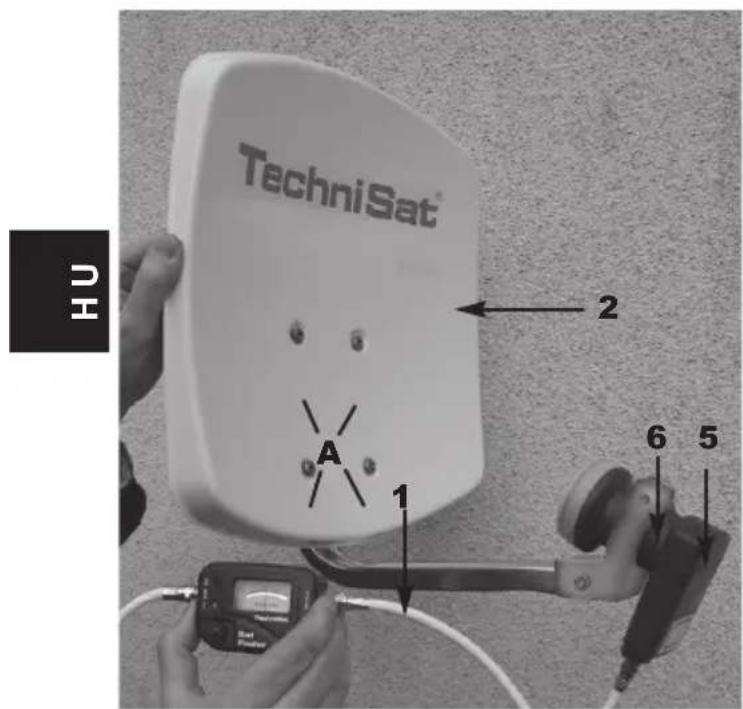

Először rögzítse a tükröt csavarokkal (A) az AZ/EL tartóhoz (1. poz.). Ezt követően lazítsa meg a csavart (B) a mozgatható profilon a köztes elem montírozásához. Ezt követően szerelje az LNB-t (5. poz.) az LNB tart óbilincs (6. poz.) segítségével az 1. ábrának megfelelően az LNB tartóra.

2. Felépítés

A hely kiválasztása

a) Győződjön meg arról, hogy a kívánt felállítási hely szabad kilátást biztosít délre az ASTRA 19,2° Kelet műhold vételéhez.

Az alábbiakban látható ábra segítségével megállapíthatja, hogy kellő térköz áll-e rendelkezésre a legközelebbi akadálytól annak érdekében, hogy az akadály ne gyengítse le a vételi jelet. Ügyeljen arra, hogy a tükör teraszon történő felszerelésekor ne takarja el azt semmilyen előre nyúló tető.

b) Rögzítse a fali tartót (4. poz.) függőlegesen a kiválasztott helyre.

A külső egység optimális rögzítése érdekében a rögzítéshez használt anyagokat (csavarok, tiplik, stb.) a szerelési felületnek megfelelően kell megválasztani. A falszerkezetek sokfélesége miatt a cso-mag nem tartalmazza a fali tartó felszereléséhez szükséges rögzítő eszközöket.

c) Lazítsa meg a csavart (C) a fali tartón, és függessze fel a külső egységet a köztes elem segítségével.

A szög(Eleváció)	B meredekség(cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3. Biztonsági tudnivalók

Vegye figyelembe a telepítés során a megfelelő európai szabványokat és VDE-rendelkezéseket az elektromos biztonság szavatolása érdekében (pl. VDE 0855, 1. rész).

Szükség esetén kérje szakkereskedője segítségét.

4. Az F-csatlakozók szerelése

Figyelem!

Az F-csatlakozót a vevőegység áramtalanított állapotában kell felszerelni!

Az F-csatlakozók montírozása során rendkívül gondosan járjon el, hogy kizárhatók legyenek a műholdvevő helytelen csatlakozó-felszerelése miatti funkciózavarok vagy akár az egység megsemmisülése.

Vegye figyelembe a szöveges leírás mellett a 3. ábrát is.

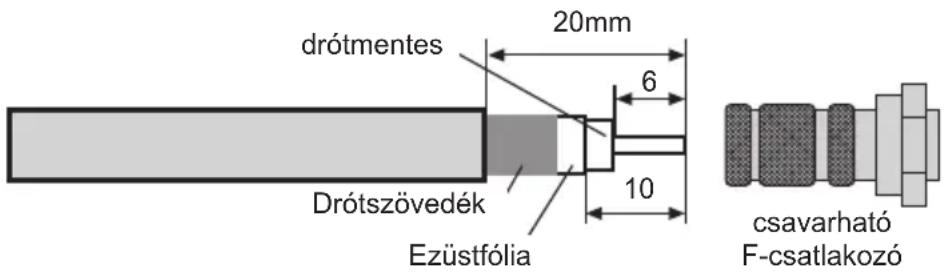

Távolítsa el a kábelvég szigetelését egy éles kés segítségével a végétől számított 6 mm-es szakaszon (a belső vezetékig). Eközben ügyeljen arra, hogy a belső vezeték ne sérüljön meg.
Távolítsa el az árnyék olás túlnyúló drótdarabjait.
Távolítson el 10 mm-t a külső műanyag burkolatból, hogy az árnyékolás szabaddá váljon. Eközben ügyeljen arra, hogy az árnyékolás ne sérüljön meg.
Győződjön meg arról, hogy nem érintkeznek az árnyékolás drótjai a belső vezetékkel.
Most pedig óvatosan csavarja az F-csatlakozót a kábelre, amíg a belső vezeték teljesen hozzáér az F-csatlakozó elülső pereméhez.

Ezt követően még egyszer ellenőrizze, hogy nem érintkezik-e az árnyékolás valamelyik drótja a kábel belső vezetékével. Az F-csatlakozó összeszerelése befejeződött.

3. ábra

5. A kültéri egység beállítása

A kültéri egység beállítása egy mérőeszköz segítségével történik.

A beállítás elvégezhető egy kedvező árú TechniSat SatFinder (Cikkszám 0000/3045) segítségével is.

Ha egyik sem áll rendelkezésre, akkor egy digitális vevő egység és egy televízió segítségével is elvégezhető a beállítás.

1. Kösse össze az LNB-t két alkalmas koaxiális kábel segítségével a digitális vevőegységgel.

2. Csatlakoztassa a vevőegységet a televízióhoz, és állítsa a vevőegységet egy olyan programhelyre, melyen a kívánt müsort szeretné venni (pl. ASTRA esetén ARD).

3. Az AZ/EL táblázatból (lásd 6. fejezet) megtudja a felállítás helyének megfelelő elevációs szöget. Például ez az ASTRA 19,2° Kelet esetében Daunban 31,29°. Mivel a kültéri egység esetében ofszet-tükörről van szó, nem a leolvasott elevációs szöget, hanem a tükörnek megfelelő szöget kell beállítani. Ennek számítása a következőképpen történik:

Elevációs szög - ofszetszög = beállítandó szög

A DigiDish 33 ill. DigiDish 45 esetében az ofszetszög értéke 30°. Így egy DigiDish 33 ill. DigiDish 45 esetében Daunban a szög:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

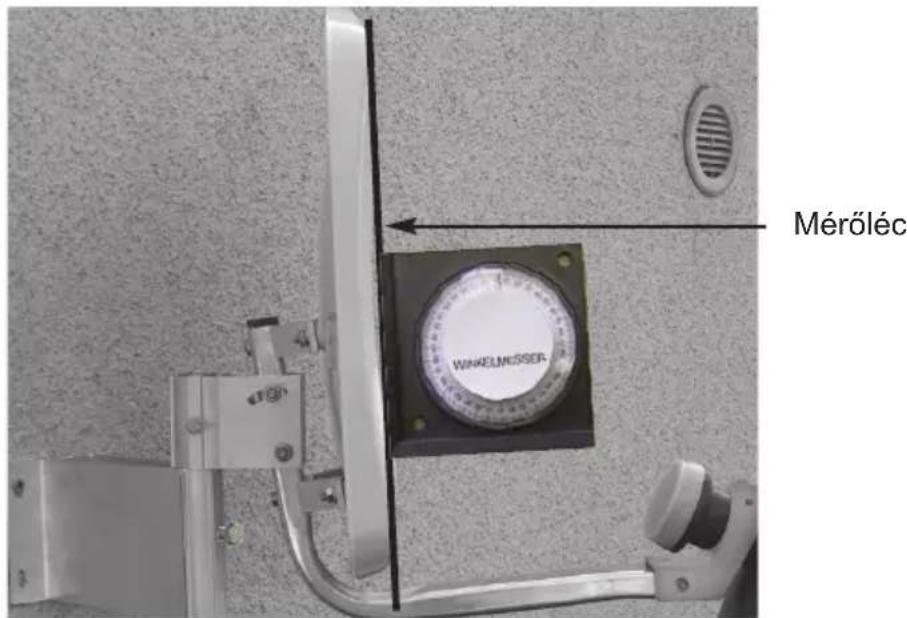

1. Lazítsa meg a csavarokat (D) a mozgatható profilon úgy, hogy a kültéri egységet fel-le tudja mozgatni. Helyezzen egy egyenes lécet a 4. ábrán látható módon a tükörre. Állítsa be a számított értéket egy szögmérő segítségével.

2. ábra

1. Lazítsa meg a csavart (C) ill (B) a mozgató profilon, és forgassa el a tükröt óvato-san kelet-nyugati irányba (azimutszög), amíg a képernyőn megjelenik a vevőegység képe.

2. Ezt követi a tükör finomhangolása. Ennek érdekében célszer a transzponder-infó (lásd a digitális vevőegység használati utasítását) megnyitni.

3. Módosítsa óvatosan az azimut (kelet/nyugat) és elevációs szöget úgy, hogy a jelszint és -minőség maximális kitérésű legyen.

4. Rögzítse az összes csavart, ám eközben figyeljen arra, hogy a vétel minősége ne romoljon.

A tükör szerelése befejeződött, és optimálisan beállításra került a kívánt műholdra.

Az LNB-k jellemző értékei:

LOF alacsony sáv: 9750 MHz

LOF magas sáv: 10600 MHz

átkapcsolás alacsony / magas sáv: a vevőegység 22kHz jele

Opcionális kellékek:

Csőszerelvény oszlopra történő szereléshez Cikkszám: 0000/0500

Erkélyállvány Cikkszám: 0000/1751

Szívótalp tartó Cikkszám: 0000/1758

Erkélyállvány Cikkszám: 0000/1755

Betontalapzat állvány Cikkszám: 0000/1756

A terméken feltüntetésre került a CE-jel, és megfelel a szükséges EU-szabványoknak.

A módosítások és nyomtatási hibák joga fenntartva. 06/12 állapot

A DigiDish és a TechniSat a következő cég bejegyzett árujelzői:

Hétfötöl péntekig 8:00 - 18:00

(a külföldi hívások esetén szokásos telefonköltségek merülnek f el)

TechniSat

DIGIDISH 33

DIGIDISH 45

SATMAN 33

SATMAN 45
