| Typ produktu | Satelitní anténa |
| Značka | TechniSat |
| Model | Digidish 45 SAT |
| Průměr reflektoru | 45 cm |
| Materiál reflektoru | Hliník |
| Offsetový úhel | 30° |
| Nastavitelný elevační úhel | 22° až 38° (podle umístění) |
| Kmitočty LNB | Low-Band : 9750 MHz, High-Band : 10600 MHz |
| Přepínání pásem | Signál 22 kHz |
| Typ montáže | Na zeď (součástí je držák) nebo na stožár (příslušenství) |
| Obsah balení | Reflektor, držák AZ/EL, spojovací díl, nástěnný držák, LNB hlava, upevňovací objímka, šrouby, koaxiální kabel 10 m (podle sady) |
| Volitelné příslušenství | Adaptér na stožár, balkonový držák, přísavný podstavec, držák na betonové desky |
| Odhadovaná hmotnost | Přibližně 2,5 kg |
| Napájení | Přes koaxiální kabel (napětí 13/18 V z přijímače) |
| Údržba a čištění | Čistěte měkkým suchým hadříkem; vyhněte se abrazivním prostředkům nebo rozpouštědlům |
| Bezpečnost | Dodržujte normy VDE (0855 část 1); instalace F konektorů bez napětí |
| Náhradní díly a opravitelnost | LNB hlava, držák, koaxiální kabel, upevňovací objímka; snadná výměna komponentů |
| Certifikace | Označení CE, v souladu s evropskými normami |
| Záruka | Podle podmínek distributora (není uvedeno v návodu) |
Často kladené otázky - Digidish 45 SAT TECHNISAT
Dotazy uživatelů ohledně Digidish 45 SAT TECHNISAT
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Satelitní anténa ve formátu PDF zdarma! Najděte svůj návod Digidish 45 SAT - TECHNISAT a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Digidish 45 SAT značky TECHNISAT.
NÁVOD K OBSLUZE Digidish 45 SAT TECHNISAT
Rozhodl jste se pro kvalitní výrobek od firmy TechniSat. Aby mohla být kvalita výrobku zachována po léta, vyrábíme držák a zrcadlo z hliníku.
Zrcadlo je konstruováno pro příjem digitálního signálu ze satelitů ASTRA. Před montáží si laskavě pečlivě přečtěte montážní návod, abyste po instalaci dosahovali optimálních parametrů příjmu.
Než začnete s montáží, zkontrolujte úplnost dodávk y externí jednotky.
Objem dodávky (viz ilustraci 1 a 2)
| pol. položka | |||
| 1 1 držák AZ/EL s přídržnou objímkou LNB a výkyvným profilem | |||
| 2 1 zrcadlo | |||
| 3 1 mezikus | |||
| 4 | 1 nástěnný držák*: “krátký” “střední” “dlouhý”nebonebo   | ||
| 5 1 LNB | |||
| 6 1 přídržná objímka LNB, 1 šroub M6x40, 1 šroub M6x16 | |||
| A 4 šrouby M6x15, 4 matice M6, 4 podložky | |||
| 10 m koaxiálního kabelu s konektory F (jen u úplných sestav, kde je součástí dodávky přijímač) | |||

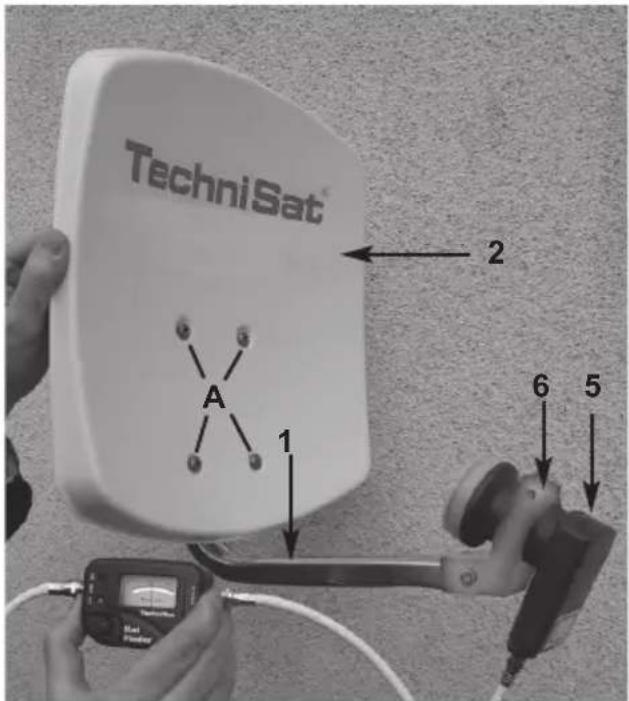

Illustrace 1
Illustrace 2
* Obsah v závislosti na zvoleném balíčku
1 Montáž externí jednotky
Externí jednotka je v expedovaném stavu částečně předem smontována, musíte tedy mon- tovat pouze zrcadlo (pol. 2) a mezikus (pol. 3).
Nejprve upevněte šrouby zrcadlo (A) na držák AZ/EL (pol. 1). Následně povolte šroub (B) na výkyvném profilu a namontujte mezikus. Pak namontujte LNB (pol. 5) pomocí přídržné objímky LNB (pol. 6) podle ilustrace 1 na držák LNB.
2 Konstrukce
Výběr stanoviště
a) Ujistěte se, že je z plánovaného montážního místa volný výhled směrem k jihu, aby byl umožněn příjem satelitní pozice ASTRA 19,2° východně.
S pomocí níže uvedeného grafického znázornění vidíte, zda jste dodrželi dostatečnou vzdálenost od sousední překážky, abyste předešli oslabení příjmu způsobenému touto překážkou. Dbejte na to, aby zrcadlo nebylo při montáži pod terasou zastíněno přečnívající střechou.
b) Připevněte nástěnný držák (pol. 4) vodorovně na vybrané místo.
Aby bylo pro externí jednotku zajištěno optimální připevnění, měli byste připevňovací materiál (šrouby, hmoždinky atd.) vybírat podle montážní plochy.
Z důvodu četných typů zdiva není připevňovací materiál pro montáž nástěnného držáku součástí dodávky.

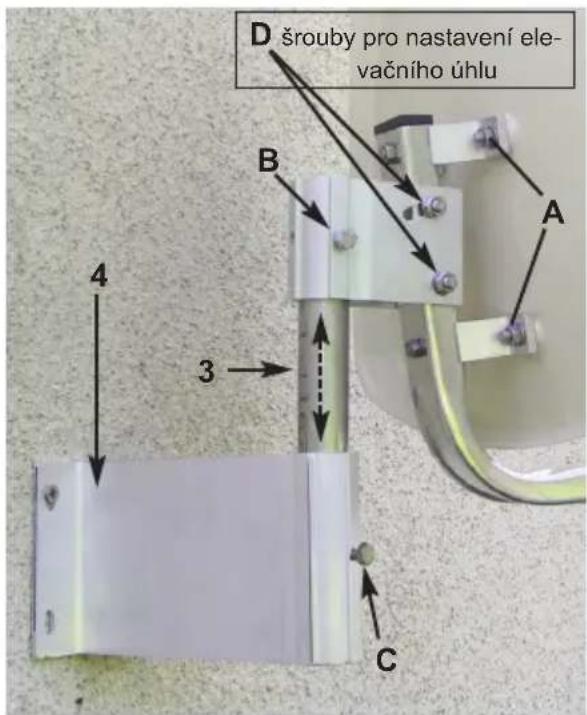

c) Povolte šroub (C) na nástěnném držáku a zavěste externí jednotk u za pomoci mezi- kusu.
| Úhel A(elevace) | Sklon B(cm na m) |
| 22° 40,40 | |
| 24° 44,52 | |
| 26° 48,77 | |
| 28° 53,17 | |
| 29° 55,40 | |
| 30° 57,74 | |
| 31° 60,00 | |
| 32° 62,49 | |
| 33° 64,90 | |
| 34° 67,45 | |
| 35° 70,02 | |
| 36° 72,65 | |
| 37° 75,36 | |
| 38° 78,13 |
3 Bezpečnostní pokyny
Dodržujte při instalaci příslušné evropské normy a pravidla VDE, aby byla zaručena elektrická bezpečnost (např. VDE 0855, díl 1).
V případě potřeby se dotažte svého obchodníka.
4. Montáž konektorů F
Pozor!
Konektory F montujte, když přijímací zařízení není pod proudem!
Při montáži konektorů F postupujte velmi opatrně, aby se vyloučily funkční poruchy nebo dokonce úplné zničení sate litního přijímače následkem chybné montáže konektorů.

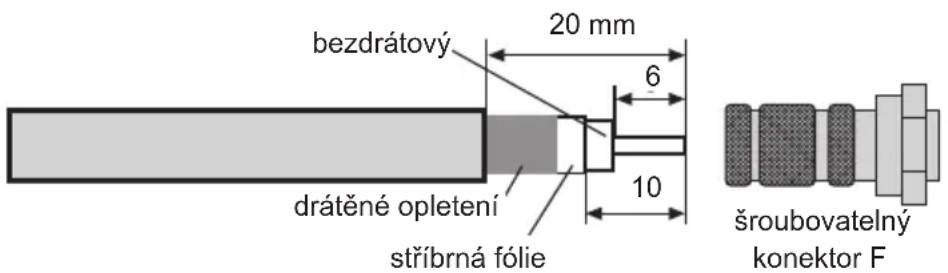

Ohledně textového provedení věnujte pozornost též ilustraci 3.
Odstraňte ostrým nožem izolaci z konce kabelu na úseku 6 mm až k vnitřnímu vodiči.
Dbejte přitom na to, aby se vnitřní vodič nepoškodil.
Odstraňte přesahující dráty stínicího opletení.
Nyní odstraňte 10 mm vnějšího plastového opláštění, abyste uvolnili stínicí opletení.
Dbejte na to, aby se přitom stínicí opletení nepoškodilo.
Ujistěte se, že se žádné dráty stínicího opletení nedotýkají vnitřního vodiče.
Nyní opatrně natočte konektor F na kabel, až se vnitřní vodič při uzavírání slícuje s předním okrajem konektoru F.
Následně ještě jednou zkontrolujte, že se žádný drát ze stínicího opletení nedotýká vnitřního vodiče kabelu. Nyní je konektor F správně namontován.
Illustrace 3
5. Vyrovnání externí jednotky
Vyrovnání externí jednotky by se mělo provádět pomocí měřicího zařízení.
Vyrovnání lze provést i pomocí cenově příznivějšího zařízení TechniSat SatFinder (kat. č. 0000/3045).
Pokud byste neměli k dispozici ani jedno z těchto zařízení, lze vyrovnání provést pomocí digitálního přijímače a televizoru takto:
-
Propojte LNB a přijímač vhodným koaxiálním kabelem.
-
Připojte přijímač k televizoru a nastavte přijímač na programové místo, kde má být přijímán program požadovaného satelitu (např. ARD z ASTRY).
-
Vyhledejte si v tabulce AZ/EL (viz kapitolu 6) elevační úhel pro své instalační místo. Ten činí například pro satelit ASTRA 19,2° východně v místě Daun 31,29°. Protože se u vaší externí jednotky jedná o zrcadlo s vyosením, nenastavuje se ode- čtený elevační úhel, nýbrž úhel přizpůsobený zrcadlu. Ten se vypočítá takto:
elevační úhel - úhel vyosení = nastavo vaný úhel
Úhel vyosení u DigiDish 33 popř. D igiDish 45 činí 30°. Tak docházíme pro DigiDish 33 popř. 45 např. v místě Daun k úhlu:
$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

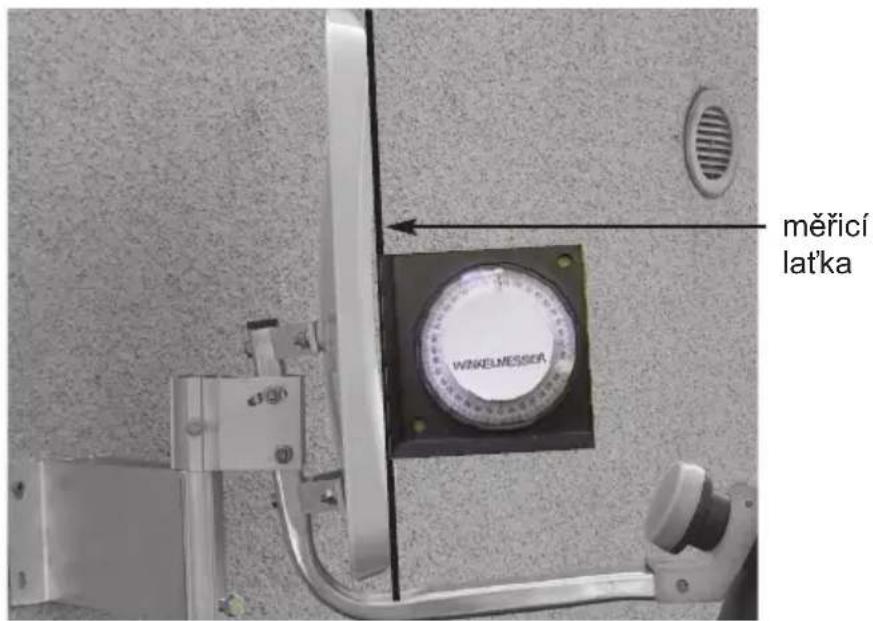

- Povolte šrouby (D) na výkyvném profilu tak, abyste mohli externí jednotku posunout nahoru popř. dolů. Přes zrcadlo položte rovnou lat'ku podle ilustrace 4. Nastavte zjištěný úhel pomocí úhelníku.
Illustrace 4
-
Nyní povolte šroub (C) popř. (B) na výkyvném profilu a otáčejte zrcadlo pomalu ve východním popř. západním směru (azimut), dokud přijímač nezačne přijímat televizní signál.
-
Nyní je ještě třeb a zrcadlo jemně doladit. K tomu je na místě vyvolat si informace o transpondéru (viz návod k obsluze digitálního přijímače).
-
Nyní opatrně měňte azimut (východ/západ) a elevační úhel tak, abyste zachytili maximální intenzitu popř. kvalitu vysílaného signálu.
-
Nyní utáhněte všechny šrouby a dbejte na to, aby se přitom signál nezhoršil. Montáž zrcadla je tímto u konce a zrcadlo je optimálně nastaveno na požadovaný satelit.
Parametry LNB:
LOF low band: 9750 MHz
LOF high band: 10600 MHz
Přepínání low / high band: 22 kHz signál přijímače
Volitelné příslušenství:
Trubkové tvarovky pro montáž na stožár Kat. č.: 0000/0500
Balkónový stojan Kat. č.: 0000/1751
Držák s přísavnou nožkou Kat. č.: 0000/1758
Balkónový stojan Kat. č.: 0000/1755
Stojan na betonovou desku Kat. č.: 0000/1756
Tento výrobek nese označení CE a splňuje všechny potřebné normy EU.
Změny a tiskové chyby vyhrazeny. Stav 06/12
