Τύπος προϊόντος	Δορυφορική κεραία
Μάρκα	TechniSat
Μοντέλο	Digidish 45 SAT
Διάμετρος ανακλαστήρα	45 cm
Υλικό ανακλαστήρα	Αλουμίνιο
Γωνία offset	30°
Ρυθμιζόμενη γωνία ανύψωσης	22° έως 38° (ανάλογα με τη θέση)
Συχνότητες LNB	Low-Band: 9750 MHz, High-Band: 10600 MHz
Εναλλαγή ζώνης	Σήμα 22 kHz
Τύπος τοποθέτησης	Τοίχου (συμπεριλαμβάνεται βάση) ή σε ιστό (αξεσουάρ)
Περιεχόμενα παράδοσης	Ανακλαστήρας, βάση AZ/EL, αρμός σύνδεσης, βάση τοίχου, κεφαλή LNB, κολάρο στερέωσης, βίδες, ομοαξονικό καλώδιο 10 m (ανάλογα με το κιτ)
Προαιρετικά αξεσουάρ	Προσαρμογέας για ιστό, βάση μπαλκονιού, βάση βεντούζας, βάση για τσιμεντένιες πλάκες
Εκτιμώμενο βάρος	Περίπου 2,5 kg
Τροφοδοσία	Μέσω ομοαξονικού καλωδίου (τάση 13/18 V από τον δέκτη)
Συντήρηση και καθαρισμός	Καθαρίστε με μαλακό και στεγνό πανί· αποφύγετε λειαντικά ή διαλύτες
Ασφάλεια	Τηρείτε τα πρότυπα VDE (0855 μέρος 1)· εγκατάσταση βυσμάτων F χωρίς τάση
Ανταλλακτικά και δυνατότητα επισκευής	Κεφαλή LNB, βάση, ομοαξονικό καλώδιο, κολάρο στερέωσης· εύκολη αντικατάσταση εξαρτημάτων
Πιστοποίηση	Σήμανση CE, σύμφωνο με τα ευρωπαϊκά πρότυπα
Εγγύηση	Σύμφωνα με τους όρους του διανομέα (δεν αναφέρεται στο εγχειρίδιο)

Συχνές ερωτήσεις - Digidish 45 SAT TECHNISAT

Πώς να εγκαταστήσω το δορυφορικό πιάτο TechniSat Digidish 45;

Ακολουθήστε τα βήματα: τοποθετήστε τον ανακλαστήρα στη βάση AZ/EL με τις παρεχόμενες βίδες, στερεώστε την κεφαλή LNB με το κολάρο, στη συνέχεια εγκαταστήστε τη βάση τοίχου σε καθαρό σημείο με νότιο προσανατολισμό. Χρησιμοποιήστε τον πίνακα ανύψωσης για να ρυθμίσετε τη γωνία ανάλογα με την τοποθεσία σας.

Ποια είναι η γωνία ανύψωσης που πρέπει να ρυθμιστεί για λήψη Astra 19.2°E;

Η γωνία ανύψωσης εξαρτάται από τη θέση σας. Για παράδειγμα, στο Daun, είναι 31,29°. Καθώς ο ανακλαστήρας έχει offset 30°, η γωνία που πρέπει να ρυθμιστεί είναι 1,29°. Συμβουλευτείτε τον πίνακα στο εγχειρίδιο για την πόλη σας.

Πώς να συνδέσω το ομοαξονικό καλώδιο στην κεφαλή LNB;

Απογυμνώστε το καλώδιο κατά 6 mm για τον αγωγό και 10 mm για την πλέξη, βιδώστε το βύσμα F χωρίς η πλέξη να αγγίζει τον αγωγό. Βεβαιωθείτε ότι η εγκατάσταση είναι χωρίς τάση.

Μπορώ να χρησιμοποιήσω αυτή την κεραία για άλλους δορυφόρους εκτός από Astra;

Ναι, το πιάτο μπορεί να λάβει άλλους δορυφόρους εάν στοχεύσετε σωστά. Η κεφαλή LNB είναι κατάλληλη για τυπικές συχνότητες (LOF 9750/10600 MHz). Ρυθμίστε ανάλογα το αζιμούθιο και την ανύψωση.

Τι να κάνω αν δεν λαμβάνω κανένα σήμα;

Ελέγξτε την απουσία εμποδίων, ότι η γωνία ανύψωσης είναι σωστή, ότι η κεφαλή LNB είναι καλά στερεωμένη και ότι το καλώδιο είναι σωστά τοποθετημένο. Χρησιμοποιήστε ένα SatFinder ή έναν δέκτη με δείκτη ποιότητας.

Η κεραία αντέχει στις καιρικές συνθήκες;

Ναι, ο ανακλαστήρας αλουμινίου είναι σχεδιασμένος να αντέχει σε εξωτερικές συνθήκες. Βεβαιωθείτε ότι όλες οι βίδες είναι καλά σφιγμένες και οι συνδέσεις είναι στεγανές.

Πώς να καθαρίσω το πιάτο;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί. Αποφύγετε χημικά ή λειαντικά προϊόντα που θα μπορούσαν να βλάψουν την επιφάνεια. Καθαρίζετε τακτικά για να διατηρήσετε καλή λήψη.

Ποια είναι η τάση τροφοδοσίας της κεφαλής LNB;

Η κεφαλή LNB τροφοδοτείται από τον δορυφορικό δέκτη μέσω ομοαξονικού καλωδίου. Η τάση κυμαίνεται μεταξύ 13 V (κατακόρυφη πόλωση) και 18 V (οριζόντια πόλωση).

Μπορώ να αντικαταστήσω την κεφαλή LNB;

Ναι, η κεφαλή LNB είναι εναλλάξιμη. Ξεβιδώστε το κολάρο στερέωσης και αντικαταστήστε την με μια συμβατή τυπική κεφαλή LNB (LOF 9750/10600 MHz). Ελέγξτε τη συμβατότητα με τον δέκτη σας.

Ποια αξεσουάρ είναι διαθέσιμα για αυτή την κεραία;

Μπορείτε να αγοράσετε έναν προσαρμογέα για τοποθέτηση σε ιστό (αρ. αναφ. 0000/0500), μια βάση μπαλκονιού (αρ. αναφ. 0000/1751 ή 0000/1755), μια βάση βεντούζας (αρ. αναφ. 0000/1758) ή μια βάση για τσιμεντένιες πλάκες (αρ. αναφ. 0000/1756).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Digidish 45 SAT TECHNISAT

για τοποθέτηση στον τοίχο

Οδηγίες συναρμολόγησης

Αξιότιμε πελάτη,

αποφασίσατε να αγοράσετε ένα ποιοτικό προϊόν της εταιρείας TechniSat. Για τη διατήρηση της ποιότητας του προϊόντος για χρόνια, το στήριγμα και ο ανακλαστήρας είναι κατασκευασμένοι από αλουμίνιο.

Ο ανακλαστήρας έχει σχεδιαστεί για τη λήψη ψηφιακών σημάτων των δορυφόρων ASTRA. Παρακαλώ διαβάστε προσεκτικά τις οδηγίες συναρμολόγησης πριν ξεκινήσετε, έτσι ώστε μετά την εγκατάσταση να επιτύχετε τα καλύτερα δυνατά χαρακτηριστικά λήψης. Πριν ξεκινήσετε τη συναρμολόγηση, ελέγξτε αν η εξωτερική μονάδα είναι άθικτη.

Παραδοτέο (βλ. εικόνα 1 και 2)

Θέση Τεμάχιο
1 1 στήριγμα AZ/EL με έλασμα συγκράτησης LNB και καμπυλωτό περίγραμμα
2 1 ανακλαστήρας
3 1 ενδιάμεσο εξάρτημα
4	1 στήριγμα “κοντό” “μεσαίο” “μακρύ”ήη τοίχου*:
5 1 LNB
6 1 έλασμα συγκράτησης LNB, 1 κοχλίας M6x40, 1 κοχλίας M6x16
A 4 κοχλίες M6x15, 4 περικόχλια M6, 4 ροδέλες
	10m ομοαξονικό καλώδιο με βύσματα F (περιέχεται στο παραδοτέο μόνο στη περίπτωση ολοκληρωμένου πακέτου συμπεριλαμβανομένου του δέκτη)

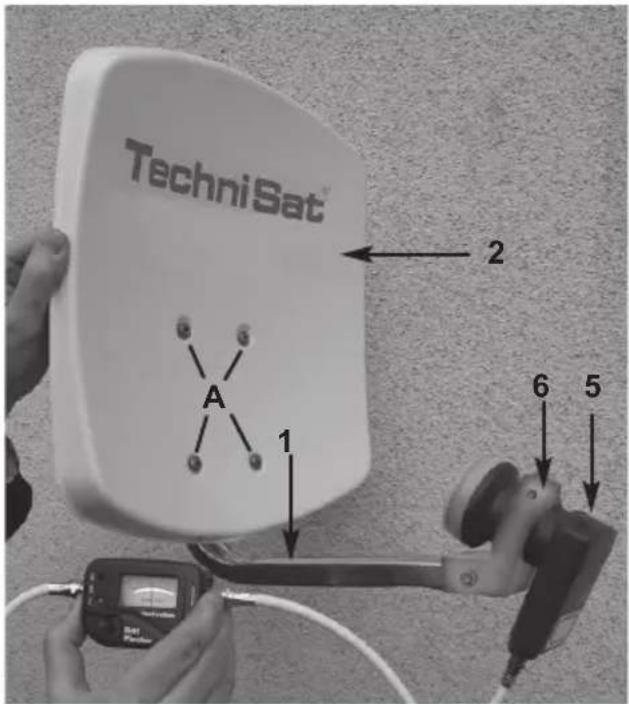

Eikóva 1

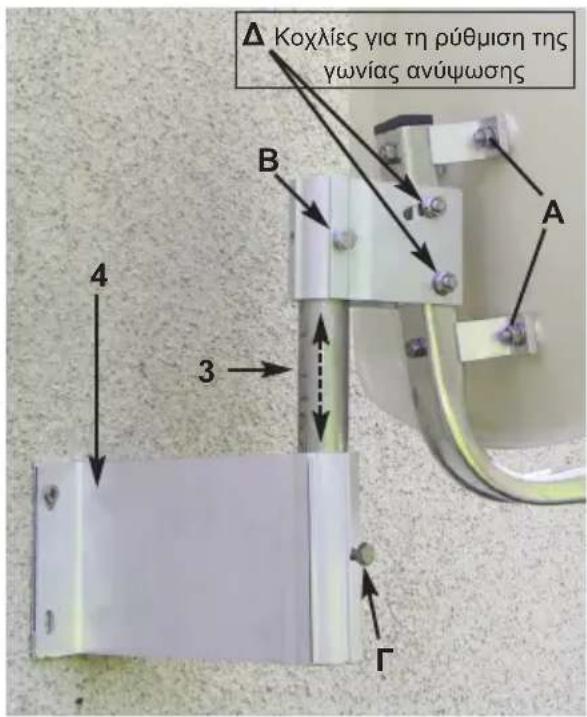

Εικόνα 2

1 Συναρμολόγηση της εξωτερικής μονάδας

Η εξωτερική μονάδα είναι μερικώς συναρμολογημένη κατά την παράδοση, έτσι ώστε να χρειαστεί να συναρμολογείσετε μόνο τον ανακλαστήρα (Θέση 2) και το ενδιάμεσο εξάρτημα (Θέση 3).

Στερεώστε αρχικά τον ανακλαστήρα με τους κοχλίες (Α) στο στήριγμα ΑΖ/ΕL (Θέση 1). Στη συνέχεια λύστε τον κοχλία (Β) στο καμπυλωτό περίγραμμα για να τοποθετήσετε το ενδιάμεσο εξάρτημα. Τοποθετήστε κατόπιν το LNB (Θέση 5) στο στήριγμα LNB με τη βοήθεια του ελάσματος συγκράτησης LNB (Θέση 6) όπως στην Εικόνα 1.

2 Εγκατάσταση

Επιλογή τοποθεσίας

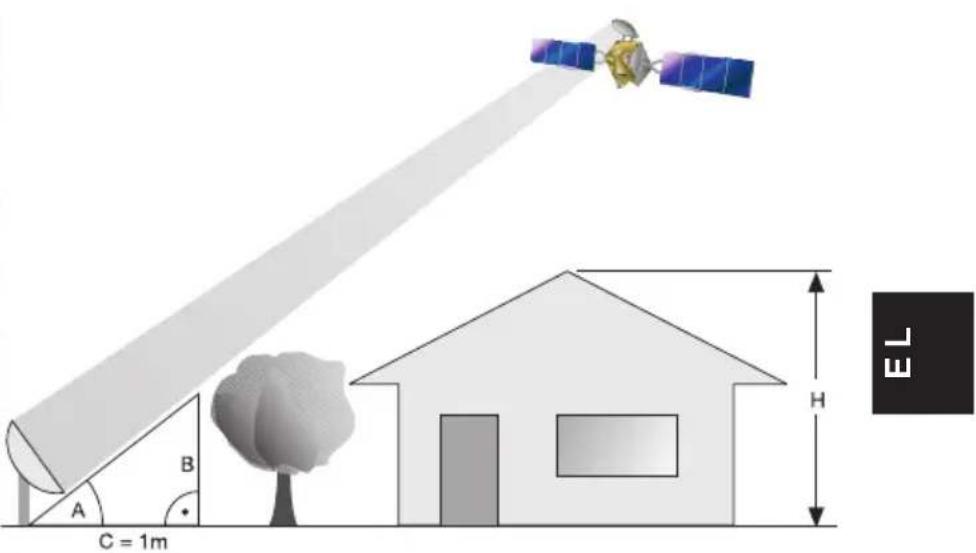

α) Βεβαιωθείτε ότι στον προβλεπόμενο χώρο συναρμολόγησης υπάρχει ανεμπόδιστη θέα προς την ανατολή για τη λήψης της θέσης του δορυφόρου ASTRA 19,2° ανατολικά. Με τη βοήθεια της παρακάτω εικόνας μπορείτε να δείτε, αν έχετε επαρκή απόσταση από ένα γειτονικό εμπόδιο για την αποφυγή αποδυνάμωσης της λήψης σήματος λόγω αυτού του εμποδίου. Προσέξτε ώστε ο ανακλαστήρας κατά τη συναρμολόγηση κάτω από μία ταράτσα να μην επισκιάζεται από σκεπή που βρίσκεται από πάνω.
β) Στερεώστε το στήριγμα τοίχου (Θέση 4) οριζόντια στο επιλεγμένο μέρος. Για την καλύτερη δυνατή παροχή στήριξης της εξωτερικής μονάδας, διαλέξτε το υλικό σύνδεσης (κοχλίες, ούπα, κλπ) ανάλογα με την επιφάνεια συναρμολόγησης. Λόγω της ποικιλίας των υλικών τοιχοποιίας δεν εσωκλείεται στο προϊόν υλικό σύνδεσης για τη συναρμολόγηση του στηρίγματος τοίχου.
γ) Λύστε τον κοχλία (Γ) στο στήριγμα τοίχου και συνδέστε την εξωτερική μονάδα με το ενδιάμεσο εξάρτημα.

Γωνία Α (Ανύψωση)	Κλίση Β (cm ανά m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Υποδείξεις ασφαλείας

Κατά την εγκατάσταση λάβετε υπόψη τις ανάλογες ευρωπαϊκές νόρμες και τις διατάξεις της Ένωσης Ηλεκτρολόγων και Ηλεκτροτεχνιτών (Verband der Elektrotechnik, Elektronik und Informationstechnik-VDE) για την ηλεκτρική ασφάλεια (π.χ. VDE 0855, Méros 1).

Αν χρειαστεί ρωτήστε σχετικά τον εξειδικευμένο πωλητή σας.

4. Συναρμολόγηση του βύσματος F

Προσοχή!

Συναρμολογήστε το βύσμα Τ όταν ο εξοπλισμός λήψης δεν είναι συνδεδεμένος στο ρεύμα!

Προβείτε με προσοχή στη συναρμολόγηση του βύσματος Τ για να αποκλείσετε την εμφάνιση δυσλειτουργιών ή την καταστροφή του δορυφορικού δέκτη λόγω λανθασμένης συναρμολόγησης του βύσματος.

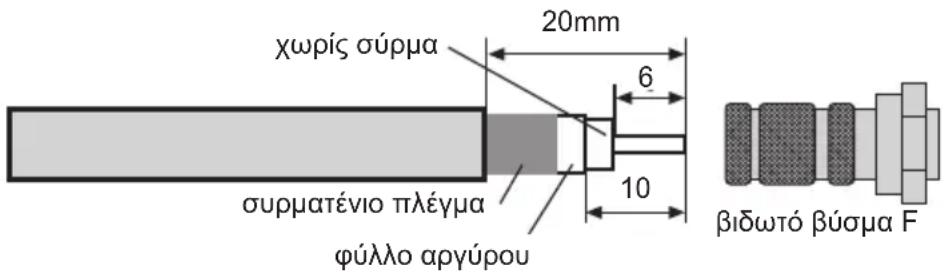

Δώστε προσοχή στο κείμενο και την εικόνα 3.

Απομακρύνετε την μόνωση της άκρης του καλωδίου με τη βοήθεια ενός μαχαιριού για περίπου 6 mm μέχρι τον εσωτερικό αγωγό. Προσέξτε ώστε να μην προκληθεί ζημιά στον εσωτερικό αγωγό.
Απομακρύνετε τα υπόλοιπα σύρματα του προστατευτικού πλέγματος.
Απομακρύνετε 10 mm του εξωτερικού πλαστικού καλύμματος για να ελευθερώσετε το προστατευτικό πλέγμα. Προσέξτε ώστε να μην προκληθεί ζημιά στο προστατευτικό πλέγμα.
Προχωρήστε όντας σίγουροι ότι κανένα από τα σύρματα του προστατευτικού πλέγματος δεν ακουμπάνε στον εσωτερικό αγωγό.
Γυρίστε πρ σσεκτικά το βύσμα F στο καλώδιο μέχρι ο εσωτερικός αγωγός να κλειδώσει ακριβώς με την μπροστινή άκρη του βύσματος F.

Τέλος ελέγξτε ακόμα μία φορά ότι κανένα σύρμα του προστατευτικού πλέγματος δεν αγγίζει τον εσωτερικό αγωγό του καλωδίου. Τώρα έχετε συνδέσει σωστά το βύσμα F.

Εικόνα 3

5. Ευθυγράμμιση της εξωτερικής μονάδας

Η ευθυγράμμιση της εξωτερικής μονάδας πρέπει να γίνει με τη βοήθεια ενός οργάνου μέτρησης. Η ευθυγράμμιση μπορεί να γίνει και με τη βοήθεια του SatFinder (αριθ. μοντέλου 0000/3045) της TechniSat σε οικονομική τιμή.

Σε περίπτωση που δεν διαθέτετε κανένα από τα δύο, μπορεί να γίνει με τη βοήθεια ενός ψηφιακού δέκτη και μιας τηλεόρασης.

1. Συνδέστε το LNB και τον δέκτη με το ομοαξονικό καλώδιο.

2. Συνδέστε τον δέκτη με την τηλεόραση και ρυθμίστε το δέκτη σε μια θέση προγράμματος στην οποία λαμβάνεται πρόγραμμα από τον επιθυμητό δορυφόρο (π.χ. ARD για ASTRA).

3. Πάρτε από τον πίνακα ΑΖ/ΕL (βλ. κεφάλαιο 6) τη γωνία ανύψωσης για την τοποθεσία της εγκατάστασης. Για παράδειγμα η γωνία ανύψωσης για το δορυφόρο ASTRA 19,2° ανατολικά στην Daun είναι 31,29°. Επειδή πρόκειται για ανακλαστήρα offset, ρυθμίστε μία γωνία που να ταιριάζει στον ανακλαστήρα και όχι τη συγκεκριμένη. Αυτή μπορείτε να την υπολογίσετε ως εξής:

Γωνία ανύψωσης - γωνία απόκλισης = γωνία ρύθμισης

Η γωνία απόκλισης του DigiDish 33 και του DigiDish 45 είναι 30°. Έτσι για το DigiDish 33 και 45 π.χ. στη Daun προκύπτει μια η εξής γωνία:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

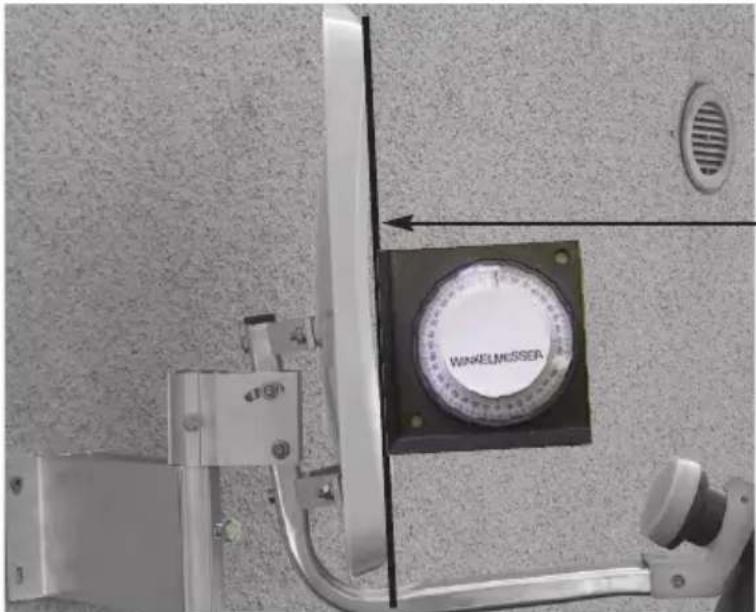

1. Λύστε τους κοχλίες (Δ) στο καμπυλωτό περίγραμμα έτσι ώστε η εξωτερική μονάδα να μπορεί να κινείται πάνω-κάτω. Τοποθετήστε έναν ευθύ πήχη στον ανακλαστήρα όπως στην εικόνα 4. Ρυθμίστε τη γωνία που υπολογίσατε με τη βοήθεια ενός μοιρογνωμονίου.

Εικόνα 4

Χωροσταθμικός πήχης

1. Λύστε τον κοχλία (Γ) και (Β) στο καμπυλωτό περίγραμμα και γυρίστε αργά τον ανακλαστήρα προς την ανατολή ή τη δύση (γωνία αζιμουθίου) μέχρι να γίνει λήψ η της τηλεοπτικής εικόνα του δέκτη.

2. Τώρα πρέπει να ρυθμιστεί καλά ο ανακλαστήρας. Γι' αυτό είναι σημαντικό να ανατρέξετε στις πληροφορίες του αναμεταδότη (βλ. οδηγίες λειτουργίας του ψηφιακού δέκτη).

3. Τροποποιήστε προσεκτικά τη γωνιά αζιμουθίου (ανατολή/δύση) και τη γωνία ανύψωσης έτσι ώστε να αποκτήσετε τη καλύτερη δυνατή απόκλιση του δείκτη επιπέδου και ποιότητας.

4. Τοποθετήστε όλους τους κοχλίες και προσέξτε να μη μειωθεί η λήψη. Ο ανακλαστήρας είναι έτοιμος και άριστα ευθυγραμμισμένος προς τον επιθυμητό δορυφόρο.

Χαρακτηριστικά του LNB:

Χαμηλή μπάντα συχνότητας τοπικού ταλαντωτή: 9.750 MHz Υψηλή μπάντα συχνότητας τοπικού ταλαντωτή: 10600 MHz Αλλαγή υψηλής/χαμηλής μπάντας: 22kHz-σήμα του δέκτη

Προαιρετικός εξοπλισμός:

Στήριγμα σωλήνα για τη συναρμολόγηση του ιστού Αριθ. μοντέλου: 0000/0500 Υποστάτες μπαλκονιού Αριθ. μοντέλου: 0000/1751 Στήριγμα βεντούζας Αριθ. μοντέλου: 0000/1758 Υποστάτες μπαλκονιού Αριθ. μοντέλου: 00 Υποστάτες για πλάκες μπετόν Αριθ. μοντέλου: 0000/1756

Το προϊόν αυτό φέρει το σήμα CE και πληρεί όλες τις νόρμες της ΕΕ. Με την επιφύλαξη τροποποιήσεων και τυπογραφικών λαθών. Τελευταία ενημέρωση 06/12 To DigiDish και η TechniSat είναι κατατεθέντα εμπορικά σήματα της TechniSat Digital GmbH TechniSat Digital GmbH • Julius-Saxler-Str. 3 • D-54550 Daun
