Produkttyp	Satellitenantenne
Marke	TechniSat
Modell	Digidish 45 SAT
Reflektordurchmesser	45 cm
Reflektormaterial	Aluminium
Offsetwinkel	30°
Einstellbarer Elevationswinkel	22° bis 38° (je nach Standort)
LNB-Frequenzen	Low-Band: 9750 MHz, High-Band: 10600 MHz
Bandumschaltung	22-kHz-Signal
Montageart	Wandmontage (Halterung inklusive) oder Mastmontage (Zubehör)
Lieferumfang	Reflektor, AZ/EL-Halterung, Verbindungsstück, Wandhalterung, LNB, Befestigungsschelle, Schrauben, Koaxialkabel 10 m (je nach Kit)
Optionales Zubehör	Mastadapter, Balkonhalterung, Saugfuß, Betonplattenhalterung
Geschätztes Gewicht	Ca. 2,5 kg
Stromversorgung	Über das Koaxialkabel (Spannung 13/18 V vom Receiver)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; abrasive oder lösungsmittelhaltige Produkte vermeiden
Sicherheit	VDE-Normen (0855 Teil 1) beachten; Installation der F-Stecker spannungsfrei
Ersatzteile und Reparierbarkeit	LNB, Halterung, Koaxialkabel, Befestigungsschelle; einfacher Austausch der Komponenten
Zertifizierung	CE-Kennzeichnung, entspricht europäischen Normen
Garantie	Gemäß den Bedingungen des Händlers (nicht in der Anleitung angegeben)

Häufig gestellte Fragen - Digidish 45 SAT TECHNISAT

Wie installiere ich die TechniSat Digidish 45 Satellitenschüssel?

Befolgen Sie die Schritte: Montieren Sie den Reflektor mit den mitgelieferten Schrauben auf der AZ/EL-Halterung, befestigen Sie das LNB mit der Schelle, und installieren Sie die Wandhalterung an einem freien, nach Süden ausgerichteten Ort. Verwenden Sie die Elevationstabelle, um den Winkel entsprechend Ihrem Standort einzustellen.

Welcher Elevationswinkel ist für den Empfang von Astra 19,2°O einzustellen?

Der Elevationswinkel hängt von Ihrem Standort ab. In Daun beträgt er beispielsweise 31,29°. Da der Reflektor einen Offset von 30° hat, beträgt der einzustellende Winkel 1,29°. Konsultieren Sie die Tabelle in der Anleitung für Ihre Stadt.

Wie schließe ich das Koaxialkabel an das LNB an?

Entfernen Sie die Isolierung des Kabels auf 6 mm für den Innenleiter und 10 mm für das Schirmgeflecht, schrauben Sie den F-Stecker auf, ohne dass das Geflecht den Innenleiter berührt. Stellen Sie sicher, dass die Anlage spannungsfrei ist.

Kann ich diese Antenne für andere Satelliten außer Astra verwenden?

Ja, die Schüssel kann andere Satelliten empfangen, wenn Sie sie richtig ausrichten. Das LNB ist für die Standardfrequenzen (LOF 9750/10600 MHz) geeignet. Passen Sie Azimut und Elevation entsprechend an.

Was tun, wenn ich kein Signal empfange?

Überprüfen Sie, ob keine Hindernisse vorhanden sind, der Elevationswinkel korrekt ist, das LNB fest sitzt und das Kabel richtig montiert ist. Verwenden Sie einen SatFinder oder einen Receiver mit Qualitätsanzeige.

Ist die Antenne wetterbeständig?

Ja, der Aluminiumreflektor ist für den Außeneinsatz ausgelegt. Stellen Sie sicher, dass alle Schrauben fest angezogen sind und die Anschlüsse wasserdicht sind.

Wie reinige ich die Satellitenschüssel?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie chemische oder abrasive Produkte, die die Oberfläche beschädigen könnten. Reinigen Sie regelmäßig, um einen guten Empfang zu gewährleisten.

Wie hoch ist die Versorgungsspannung des LNB?

Das LNB wird vom Satellitenreceiver über das Koaxialkabel mit Strom versorgt. Die Spannung beträgt zwischen 13 V (vertikale Polarisation) und 18 V (horizontale Polarisation).

Kann ich das LNB austauschen?

Ja, das LNB ist austauschbar. Lösen Sie die Befestigungsschelle und ersetzen Sie es durch ein kompatibles Standard-LNB (LOF 9750/10600 MHz). Überprüfen Sie die Kompatibilität mit Ihrem Receiver.

Welches Zubehör ist für diese Antenne erhältlich?

Sie können einen Mastadapter (Art.-Nr. 0000/0500), eine Balkonhalterung (Art.-Nr. 0000/1751 oder 0000/1755), einen Saugfuß (Art.-Nr. 0000/1758) oder eine Betonplattenhalterung (Art.-Nr. 0000/1756) erwerben.

Benutzerfragen zu Digidish 45 SAT TECHNISAT

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Satellitenschüssel kostenlos im PDF-Format! Finden Sie Ihr Handbuch Digidish 45 SAT - TECHNISAT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Digidish 45 SAT von der Marke TECHNISAT.

BEDIENUNGSANLEITUNG Digidish 45 SAT TECHNISAT

Sehr geehrter Kunde,

Sie haben sich für ein Qualitätsprodukt der Firma TechniSat entschieden. Um die Qualität des Produktes über Jahre hinweg zu erhalten, bestehen Halterung und Spiegel aus Aluminium.

Der Spiegel ist zum Empfang der digitalen Signale der ASTRA-Satelliten konzipiert. Lesen Sie bitte vor der Montage sorgfältig die Montageanleitung, damit Sie nach der Installation die optimalen Empfangseigenschaften erreichen.

Bevor Sie mit der Montage beginnen, überprüfen Sie die Lieferung der Außeneinheit auf Vollständigkeit.

Lieferumfang (siehe Abbildung 1 und 2)

Pos. Artikel
1 1 AZ/EL-Halterung mit LNB-Halteschelle und Schwenkprofil
2 1 Spiegel
3 1 Zwischenstück
4	1 Wandhalter*: "kurz" "mittel" "lang"oderoder
5 1 LNB
6 1 LNB-Halteschelle, 1 Schraube M6x40, 1 Schraube M6x16
A 4 Schrauben M6x15, 4 Muttern M6, 4 Unterlegscheiben
	10m Koaxialkabel mit F-Steckern (nur bei Komplettsets inkl. Receiver im Lieferumfang enthalten)

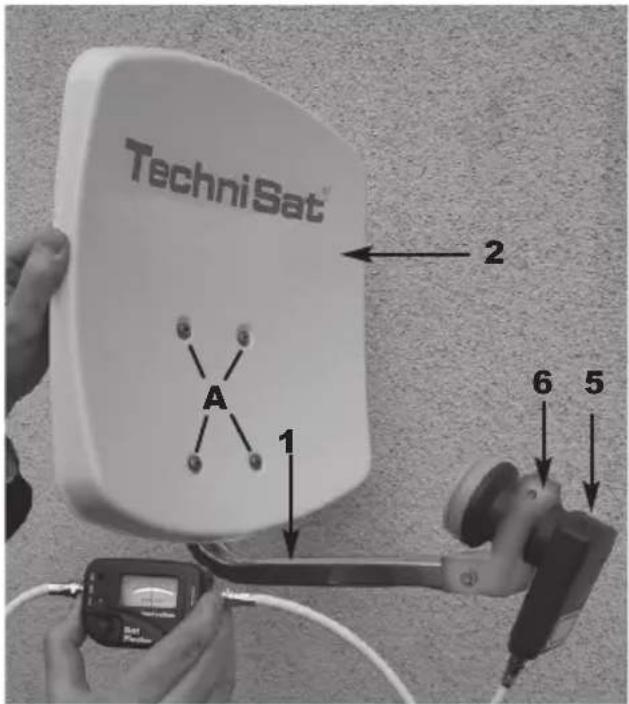

Abbildung 1

TechniSat A 1 2 6 5

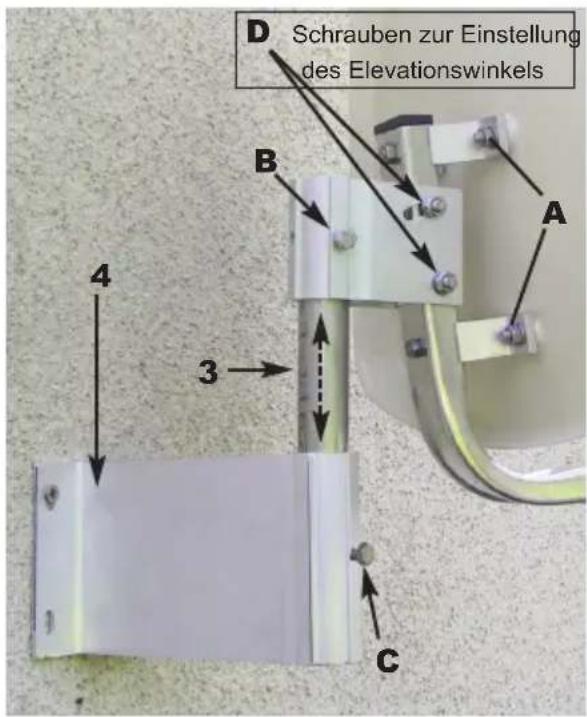

Abbildung 2
D Schrauben zur Einstellung des Elevationswinkels A B 3 4 C

1 Montage der Außeneinheit

Die Außeneinheit ist im Auslieferungszustand teilweise vormontiert, so dass Sie lediglich den Spiegel (Pos. 2) und das Zwischenstück (Pos. 3) montieren müssen. Befestigen Sie zunächst den Spiegel mit den Schrauben (A) an der AZ/EL-Halterung (Pos. 1). Lösen Sie anschließend die Schraube (B) am Schwenkprofil um das Zwischenstück zu montieren. Montieren Sie anschließend das LNB (Pos. 5) mit Hilfe der LNB-Halteschelle (Pos. 6) nach Abbildung 1 an den LNB-Halter.

2 Aufbau

Auswahl des Standortes

a) Stellen Sie sicher, dass von dem vorgesehenen Montageplatz aus freie Sicht in Richtung Süden zum Empfang der Satellitenposition ASTRA 19,2° Ost besteht. Mit Hilfe der unten aufgeführten Graphik können Sie ersehen, ob Sie genügend Abstand zu einem benachbarten Hindernis eingehalten haben, um eine Abschwächung des Empfangs durch dieses Hindernis zu vermeiden. Achten Sie darauf, dass der Spiegel bei der Montage unter einer Terrasse nicht durch ein hervorstehendes Dach abgeschattet wird.
b) Befestigen Sie den Wandhalter (Pos. 4) waagerecht an dem ausgesuchten Ort. Um der Außeneinheit optimalen Halt zu gewährleisten, sollten Sie das Befestigungsmaterial (Schrauben, Dübel etc.) der Montagefläche entsprechend auswählen. Wegen der Vielfalt an Mauerwerken liegt der Lieferung kein Befestigungsmaterial zur Montage des Wandhalters bei.
c) Lösen Sie die Schraube (C) am Wandhalter und hängen Sie die Außeneinheit mit dem Zwischenstück ein.

Winkel A (Elevation)	Steigung B (cm pro m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

TECHNISAT Digidish 45 SAT - Auswahl des Standortes - 1

3 Sicherheitshinweise

Beachten Sie bei der Installation die entsprechenden Europanormen und VDE-Bestimmungen zur Gewährleistung der elektrischen Sicherheit (z.B. VDE 0855, Teil1). Befragen Sie dazu ggf. Ihren Fachhändler.

4. Montage der F-Stecker

Achtung!

Montieren Sie die F-Stecker im stromlosen Zustand der Empfangsanlage!

Gehen Sie bei der Montage der F-Stecker sehr sorgfältig vor, damit Funktionsstörungen oder gar die Zerstörung des Satreceivers durch falsche Steckermontage ausgeschlossen werden. Beachten Sie zu der Textausführung auch Abbildung 3.

Entfernen Sie die Isolierung des Kabelendes mit Hilfe eines scharfen Messers auf einer Länge von 6 mm bis auf den Innenleiter. Beachten Sie dabei, dass der Innenleiter nicht beschädigt wird.
Entfernen Sie die überstehenden Drähte des Abschirmgeflechts.
Entfernen Sie nun 10 mm der äußeren Kunststoffummantelung um das Abschirmgeflecht freizulegen. Beachten Sie, dass das Abschirmgeflecht dabei nicht beschädigt wird.
Gehen Sie sicher, dass keine Drähte des Abschirmgeflechts den Innenleiter berühren.
Drehen Sie nun den F-Stecker vorsichtig auf das Kabel, bis der Innenleiter bündig mit dem vorderen Rand des F-Steckers abschließt. Prüfen Sie abschließend noch einmal, dass kein Draht des Abschirmgeflechts den Innenleiter des Kabels berührt. Der F-Stecker ist nun richtig montiert.

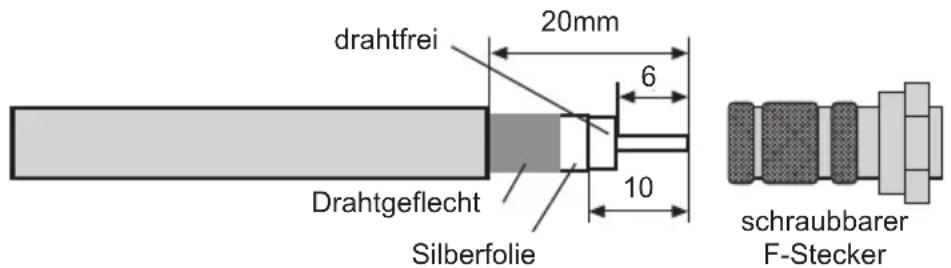

Abbildung 3
drahtfrei 20mm 6 Drahtgeflecht 10 silberfolie schraubbarer F-Stecker

5. Ausrichten der Außeneinheit

Die Ausrichtung der Außeneinheit sollte mit Hilfe eines Messgerätes vorgenommen werden. Ebenso ist die Ausrichtung mit Hilfe eines preisgünstigeren TechniSat SatFinders (Artikel-Nr. 0000/3045) möglich.

Sollte beides nicht vorhanden sein, kann mit Hilfe eines digitalen Receivers und eines Fernsehgeräts die Ausrichtung wie folgt durchgeführt werden.

Verbinden Sie das LNB und den Receiver durch ein geeignetes Koaxialkabel.
Schließen Sie den Receiver an das Fernsehgerät an und stellen Sie den Receiver auf einen Programmplatz ein, auf dem ein Programm des gewünschten Satelliten zu empfangen ist (z.B. ARD für ASTRA).
Entnehmen Sie aus der AZ/EL-Tabelle (siehe Kapitel 6) den Elevationswinkel für Ihren Aufstellungsort. Dieser ist zum Beispiel für den Satelliten ASTRA 19,2° Ost in Daun 31,29°.

Da es sich bei Ihrer Außeneinheit um einen Offetspiegel handelt, wird nicht der abgelesene Elevationswinkel, sondern ein dem Spiegel angepasster Winkel eingestellt. Dieser wird wie folgt berechnet:

Elevationswinkel - Offsetwinkel = Einzustellender Winkel

Der Offsetwinkel des DigiDish 33 bzw. des DigiDish 45 beträgt 30°.

Somit ergibt sich für einen DigiDish 33 bzw. 45 z.B. in Daun ein Winkel von:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

Lösen Sie die Schrauben (D) am Schwenkprofil so, dass Sie die Außeneinheit auf- bzw. abbewegen können. Legen Sie eine gerade Latte gemäß Abbildung 4 über den Spiegel. Stellen Sie den ermittelten Winkel mit Hilfe eines Winkelmessers ein.

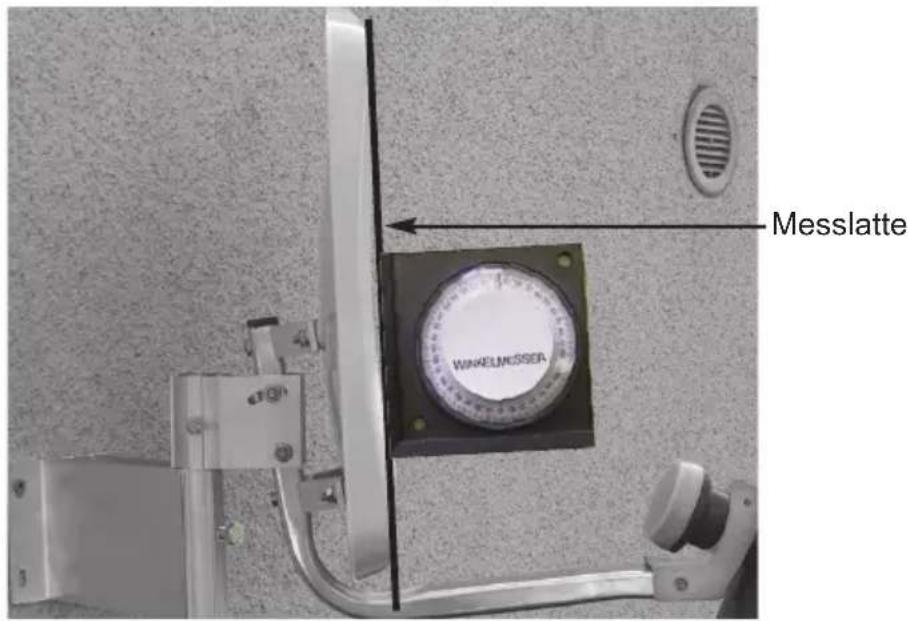

Abbildung 4

Messlatte WIRELMISSER

Lösen Sie nun die Schraube (C) bzw. (B) am Schwenkprofil und drehen Sie den Spiegel langsam in Ost-oder Westrichtung (Azimutwinkel), bis Sie das Fernsehb ild des Receivers empfangen.
Nun muss der Spiegel noch feineingestellt werden. Dazu ist es sinnvoll, die Transponder-Info (siehe Bedienungsanleitung des Digital-Receivers) aufzurufen.
Verändern Sie nun vorsichtig den Azimut (Ost/West)- und Elevationswinkel so, dass Sie einen maximalen Ausschlag der Pegel- bzw. Qualitätsanzeige erhalten.
Befestigen Sie nun alle Schrauben und beachten Sie, dass sich der Empfang dabei nicht verschlechtert.

Der Spiegel ist nun fertig montiert und optimal auf den gewünschten Satellit ausge- richtet.

Kennwerte des LNBs:

LOF Low-Band: 9750 MHz

LOF High-Band: 10600 MHz

Umschaltung Low - / High-Band: 22kHz-Signal des Receivers

Optionales Zubehör:

An-Rohr-Fitting für die Mastmontage Art.-Nr.: 0000/0500

Balkonständer Art.-Nr.: 0000/1751

Saugfuß-Halterung Art.-Nr.: 0000/1758

Balkonständer Art.-Nr.: 0000/1755

Betonplattenständer Art.-Nr.: 0000/1756

Dieses Produkt trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 06/12

DigiDish und TechniSat sind eingetragene Warenzeichen der

TechniSat Digital GmbH

TechniSat Digital GmbH • Julius-Saxler-Str. 3 • D-54550 Daun

Hotline: +49 (0) 3925 9220 1800

Montag bis Freitag 8:00 -18:00 Uhr.

(es fallen die regulären Telefongebühren

für die Anrufe aus dem Ausland an)
