Produkttype	Satellitantenne
Mærke	TechniSat
Model	Digidish 45 SAT
Reflektorens diameter	45 cm
Reflektorens materiale	Aluminium
Offset vinkel	30°
Justerbar elevationsvinkel	22° til 38° (afhængig af placering)
LNB frekvenser	Low-Band : 9750 MHz, High-Band : 10600 MHz
Båndskift	22 kHz signal
Monteringstype	Væg (beslag inkluderet) eller på mast (tilbehør)
Leveringsindhold	Reflektor, AZ/EL-beslag, samlestykke, vægbeslag, LNB-hoved, fikseringsbøjle, skruer, koaksialkabel 10 m (afhængig af sæt)
Valgfrit tilbehør	Adapter til mast, altanbeslag, sugefod, beslag til betonplader
Anslået vægt	Cirka 2,5 kg
Strømforsyning	Via koaksialkablet (spænding 13/18 V fra modtageren)
Vedligeholdelse og rengøring	Rengør med en blød, tør klud; undgå slibende midler eller opløsningsmidler
Sikkerhed	Overhold VDE-standarder (0855 del 1); installation af F-stik uden spænding
Reservedele og reparationsmuligheder	LNB-hoved, beslag, koaksialkabel, fikseringsbøjle; nem udskiftning af komponenter
Certificering	CE-mærkning, i overensstemmelse med europæiske standarder
Garanti	Ifølge forhandlerens betingelser (ikke specificeret i vejledningen)

Ofte stillede spørgsmål - Digidish 45 SAT TECHNISAT

Hvordan installerer jeg TechniSat Digidish 45 parabol?

Følg trinene: Monter reflektoren på AZ/EL-beslaget med de medfølgende skruer, fastgør LNB-hovedet ved hjælp af bøjlen, og installer derefter vægbeslaget på et frit sted mod syd. Brug elevationstabellen til at justere vinklen efter din placering.

Hvilken elevationsvinkel skal jeg indstille for at modtage Astra 19.2°E?

Elevationsvinklen afhænger af din position. For eksempel er den i Daun 31,29°. Da reflektoren har en offset på 30°, skal der indstilles en vinkel på 1,29°. Se tabellen i vejledningen for din by.

Hvordan tilslutter jeg koaksialkablet til LNB-hovedet?

Afdæk kablet 6 mm for kernen og 10 mm for skærmen, skru F-stikket på, så skærmen ikke rører kernen. Sørg for, at installationen er uden spænding.

Kan jeg bruge denne antenne til andre satellitter end Astra?

Ja, parabolen kan modtage andre satellitter, hvis du peger korrekt. LNB-hovedet er egnet til standard frekvenser (LOF 9750/10600 MHz). Justér azimut og elevation derefter.

Hvad gør jeg, hvis jeg ikke får noget signal?

Kontrollér, at der ikke er forhindringer, at elevationsvinklen er korrekt, at LNB-hovedet er ordentligt fastgjort, og at kablet er korrekt monteret. Brug en SatFinder eller en modtager med signalkvalitetsindikator.

Er antennen modstandsdygtig over for vejrforhold?

Ja, aluminiumsreflektoren er designet til at modstå udendørs forhold. Sørg for, at alle skruer er strammet, og at forbindelserne er tætte.

Hvordan rengør jeg parabolen?

Brug en blød, tør klud. Undgå kemiske eller slibende midler, der kan beskadige overfladen. Rengør regelmæssigt for at opretholde god modtagelse.

Hvad er spændingsforsyningen til LNB-hovedet?

LNB-hovedet forsynes af satellitmodtageren via koaksialkablet. Spændingen varierer mellem 13 V (vertikal polarisation) og 18 V (horisontal polarisation).

Kan jeg udskifte LNB-hovedet?

Ja, LNB-hovedet kan udskiftes. Skru fikseringsbøjlen af og udskift med et standard kompatibelt LNB-hoved (LOF 9750/10600 MHz). Kontrollér kompatibilitet med din modtager.

Hvilket tilbehør fås til denne antenne?

Du kan købe en adapter til montering på mast (ref. 0000/0500), et altanbeslag (ref. 0000/1751 eller 0000/1755), en sugefod (ref. 0000/1758) eller et beslag til betonplader (ref. 0000/1756).

BRUGSANVISNING Digidish 45 SAT TECHNISAT

3 Sikkerhetshenvisninger

Offset vinkelen til DigiDish 33, samt DigiDish 45 er på 30°.

Monteringsvejledning

Kære kunde,

du har valgt et kvalitetsprodukt fra firmaet TechniSat. For at bevare produktkvaliteten i mange år, består holderen og spejlet af aluminium.

Spejlet er udformet til modtagelse af digitale signaler fra ASTRA-satellitter. Læs monterings-vejledningen grundigt igennem før montering, for at opnå optimal modtagelse efter installe-ring.

Kontrollér at den udvendige enhed er leveret i sin helhed før påbegyndelse af montering.

Pos. Artikel
1 AZ/EL-holder med LNB-bøjle og drejelig profil
2 1 spejl
3 1 mellemstykke
4	1 vægholder*: “kort” “middel” “lang”ellereller
5 1 LNB
6 1 LNB-bøjle, 1 skrue M6x40, 1 skrue M6x16
A 4 skruer M6x15, 4 møtrikker M6, 4 underlagsskiver
	10 m koaksialkabel med F-stik(medfølger kun ved komplette sæt inkl. modtager)

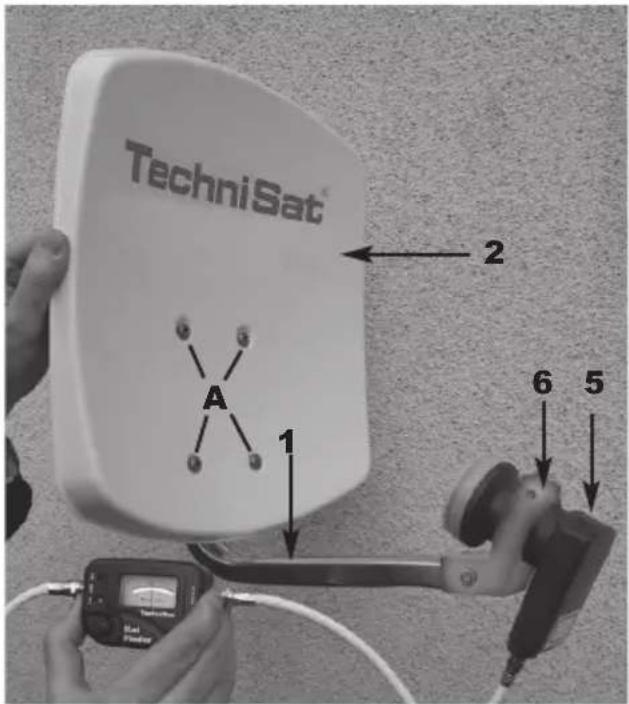

Illustration 1

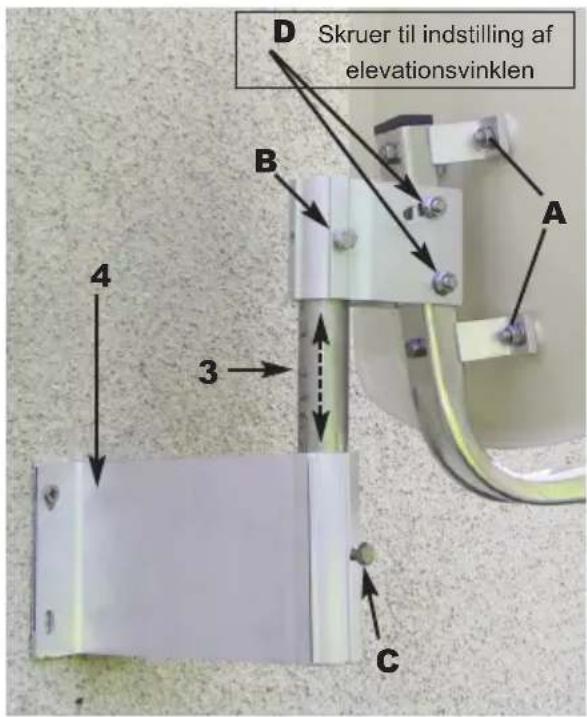

Illustration 2

1 Montering af den udvendige enhed

Den udvendige enhed er delvist formonteret ved levering, så du udelukkende behøver at montere spejlet (pos. 2) og mellemstykket (pos. 3).

Fastgør først spejlet med skruerne (A) på AZ/EL-holderen (pos. 1). Løsn derefter skruen

(B) på den drejelige profil for at montere mellemstykket. Montér tilsluttende LNB'en

(pos. 5) vha. LNB-bøjlen (pos. 6) ifølge illustration 1 på LNB-holderen.

2 Opsætning

Valg af opsætningssted

a) Sørg for at der fra det valgte monteringssted er frit udsyn mod syd for at modtage satellitpositionen ASTRA 19,2° øst.

Ved hjælp af grafikken nedenfor kan du se om den tilstrækkelige afstand til tilstøden-de hindringer er overholdt, for at undgå svag modtagelse pga. hindringer. Sørg for at spejlet ved montering under en terasse ikke dækkes af et frem ragende tag.

b) Fastgør vægholderen (pos. 4) vandret på det valgte sted.

For at sikre at den udvendige enhed fastholdes optimalt, bør fastgøringsmaterialet (skruer, rawlplugs, osv.) til monteringsoverfladen udvælges tilsvarende. På grund af de mange forskellige murværk, medfølger der ikke fastgøringsmateriale til montering af vægholderen.

c) Løsn skruen (C) på vægholderen og isæt den udvendige enhed m ed mellemstykket.

Vinkel A (elevation)	Stigning B (cm pr. m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Sikkerhedsanvisninger

Ved installering skal de pågældende EU-normer og VDE-bestemmelser overholdes for at sikre elektrisk sikkerhed (f.eks. VDE 0855, del 1).

4. Montering af F-stik

Advarsel!

Montér F-stikkene på modtageranlægget i ikke-strømførende tilstand!

Vær yderst forsigtig ved montering af F-stikkene for at undgå funktionsfejl eller forstyrrelse af Sat-modtageren pga. forkert stikmontering.

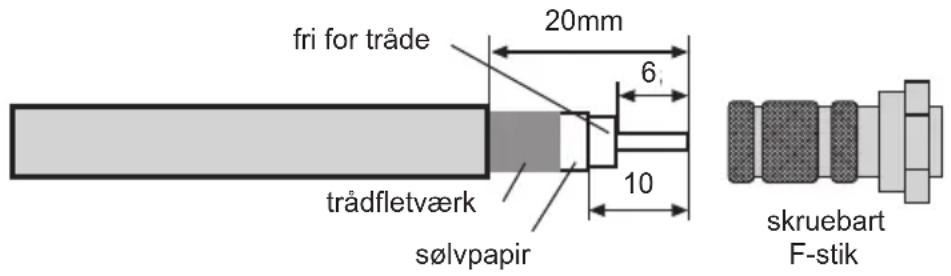

Fjern isoleringen på kabelenden vha. en skarp kniv til en længde på 6 mm ind til inderlederen. Sørg for at inderlederen ikke bliver beskadiget.
Fjern overskydende tråde på fletskærmen.
Fjern nu 10 mm af den ydre kunststofkappe for at blotlægge fletskærmen. Sørg for at fletskærmen ikke bliver beskadiget.
Sørg for at trådene fra fletskærmen ikke berører inderlederen.
Drej nu forsigtigt F-stikket på kablet indtil inderlederen lukker med den forreste kant på F-stikket.

Kontrollér til sidst endnu en gang at ingen af trådene fra fletskærmen berører kablets inderleder. F-stikket er nu korrekt monteret.

Illustration 3

5. Indstilling af den udvendige enhed

Indstilling af den udvendige enhed bør udføres ved hjælp af et måleapparat.

Indstillingen er også mulig m ed den mere fordelagtige TechniSat SatFinder (artikel-nr. 0000/3045).

Hvis ingen af disse er tilgængelige, kan indstillingen udføres på følgende måde vha. en digital modtager og et tv-apparat.

1. Forbind LNB'en og modtageren med et egnet koaksialkabel.

2. Tilslut modtageren til tv-apparatet og indstil modtageren til en programplads hvor den ønskede satellit kan modtages (f.eks. ARD for ASTRA).

3. Se elevationsvinklen for opstillingsstedet i AZ/EL-tabellen (se kapitel 6) Dette er f.eks. for satelliten ASTRA 19,2° øst i Daun 31,29°. Da det for din udvendige enhed drejer sig om et offset-spejl, indstilles ikke den regi- strerede elevationsvinkel, men en for spejlet tilpasset vinkel. Dette beregnes såle- des:

Elevationsvinkel - offsetvinkel = Vinkel for indstilling

Offsetvinklen for DigiDish 33 hh v. DigiDish 45 udgør 30°.

Således udgør for en DigiDish 33 hhv. 45 f.eks. i Daun en vinkel på:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

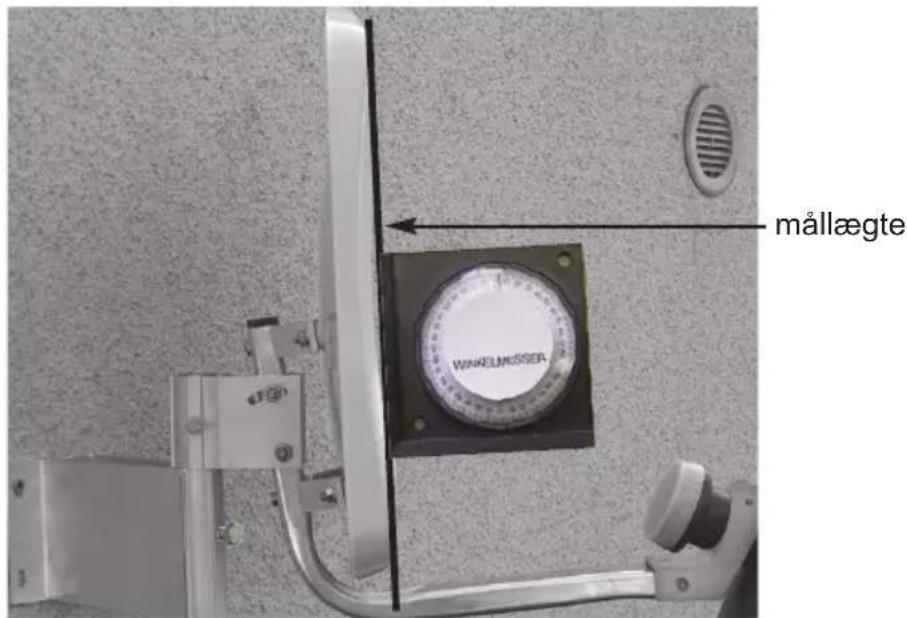

1. Løsn skruerne (D) på den drejelige profil så den udvendige enhed kan bevæges op hhv. ned. Læg en lige lægte over spejlet ifølge illustration 4. Indstil den fastsatte vinkel vha. en vinkelmåler.

Illustration 4

1. Løsn nu skruen (C) hhv. (B) på den drejelige profil, og drej spejlet langsomt mod øst eller vest (azimutvinkel), indtil tv-billedet modtages.
2. Nu mangler blot finjustering af spejlet. Hertil er det hensigtsmæssigt at hente transponder-info (se betjeningsvejledningen for digitalmodtageren).
3. Ændr nu forsigtigt azimut (øst/vest)- og elevationsvinklen således at du opnår et maksimalt udslag for niveau- hhv. kvalitetsangivelsen.
4. Fastgør nu alle skruerne og sørg for at modtagelsen herved ikke forværres. Spejlet er nu færdig monteret og indstillet optimalt til den ønskede satellit.

Karakteristiske værdier for LNB'en:

LOF Low-Band: 9750 MHz

LOF High-Band: 10.600 MHz

Omostilling Low - / High-Band: 22kHz-signal for modtageren

Valgfrit tilbehør:

Rør-fitting til montering på mast Art.-nr.: 0000/0500

Balkonstander Art.-nr.: 0000/1751

Holder med sugefod Art.-nr.: 0000/1758

Balkonstander Art.-nr.: 0000/1755

Betonpladestander Art.-nr.: 0000/1756

Dette Produkt er CE-mærket og opfylder alle påkrævede EU-normer.

Ændringer og trykfejl forbeholdes. Stand 06/12
