Satman 45 - Satellitantenne TECHNISAT - Gratis brugsanvisning og manual

Mærke	TechniSat
Model	Satman 45
Produkttype	Satellitantenne (offset-parabol)
Reflektorstørrelse	45 cm (DigiDish 45)
Materiale	Reflektor og beslag i aluminium
LNB-hoved	Inkluderet, LOF Low 9750 MHz, LOF High 10600 MHz, 22 kHz omskiftning
Justerbar elevationsvinkel	Ca. 22° til 38° (afhængigt af breddegrad)
Azimutvinkel	360° justerbar ved rotation på beslaget
Montagetype	Vægmontering (vægbeslag inkluderet), kan tilpasses mast eller altan (ekstraudstyr)
Leveringsindhold	Reflektor, AZ/EL-beslag med LNB-krave, samlestykke, vægbeslag, LNB-hoved, LNB-fikseringskrave, skruer, vejledning
Omtrentlig vægt	3 kg
Strømforsyning	Via koaksialkabel (LNB'en forsynes fra modtageren)
Certificering	CE-mærkning, i overensstemmelse med europæiske standarder
Vedligeholdelse og rengøring	Rengør reflektoren med en blød klud og sæbevand; undgå slibende produkter
Driftstemperatur	-30°C til +60°C (estimat)
Vindmodstand	Designet til at modstå moderate vinde; korrekt montering påkrævet
Ekstraudstyr	Mastadapter (ref. 0000/0500), altanbeslag (ref. 0000/1751), sugekopstander (ref. 0000/1758) osv.
Garanti	2 år (i henhold til gældende lovgivning)

Ofte stillede spørgsmål - Satman 45 TECHNISAT

Hvordan installeres TechniSat Satman 45 parabolantenner?

Installationen foretages ved at montere reflektoren på AZ/EL-beslaget, derefter fastgøres vægbeslaget på et frit sted mod syd (for ASTRA 19,2° øst). Brug de medfølgende skruer og juster elevationsvinklen ved hjælp af en vinkelmåler, idet der tages højde for offsetvinklen på 30°.

Hvad er offsetvinklen for Satman 45?

Reflektorens offsetvinkel er 30°. For at indstille elevationsvinklen skal du trække 30° fra den teoretiske vinkel, der er angivet i AZ/EL-tabellen for din placering.

Hvordan orienteres parabolen?

Løsn skruerne på drejeprofilen og vægbeslaget, drej langsomt reflektoren i azimut (øst/vest), mens du justerer elevationen, indtil du får et optimalt signal. Brug en digital modtager til at vise signalkvaliteten.

Hvilket koaksialkabel skal bruges?

Brug et kvalitetskoaksialkabel med F-stik. Levering af komplette sæt inkluderer 10 m kabel. Sørg for at afisolere kablet korrekt uden at beskadige kernen, og at fletningen ikke rører kernen.

Hvordan monteres F-stikket?

Afisolér isoleringen 6 mm for at blotlægge kernen, fjern fletningstrådene, afisolér derefter kappen 10 mm for at frigøre fletningen. Skru F-stikket på, indtil kernen flugter med kanten. Kontrollér, at ingen fletningstråde rører kernen.

Kan parabolen monteres på en mast?

Ja, med mastadapteren (ref. 0000/0500) fås som ekstraudstyr. Der findes også andre beslag til altan eller betondæk.

Hvad er specifikationerne for LNB-hovedet?

LNB'en har en LO Low frekvens på 9750 MHz og LO High på 10600 MHz. Omskiftning mellem båndene sker via et 22 kHz signal fra modtageren.

Hvordan vedligeholdes parabolen?

Rengør reflektoren regelmæssigt med en blød klud og sæbevand. Undgå skrappe kemikalier. Kontrollér forbindelser og stram skruer om nødvendigt.

Hvilke satellitter kan jeg modtage?

Reflektoren er optimeret til ASTRA-satellitter (19,2° øst). Den kan modtage andre satellitter, hvis azimut- og elevationsvinklen justeres tilsvarende.

Hvad gør jeg, hvis signalet er svagt?

Kontrollér, at der ikke er forhindringer (træer, bygninger) i satellittens retning. Sørg for, at azimut- og elevationsindstillingerne er præcise. Tjek kablets og F-stikkenes tilstand, og at LNB'en er korrekt fastgjort.

BRUGSANVISNING Satman 45 TECHNISAT

3 Sikkerhetshenvisninger

Pass på ä fölgde de europeiske normene og VDE-bestemmelsene angående elektrisk sikkerhet (f.eks. VDE 0855, del 1).

Sporomdetteidinfaghandelvedbehov.

Monteringsvejledning

Karekunde,

du har valgt et kvalitetsprodukt fra firmaet TechniSat. For at bevare produktkvaliteten i mange År, bestar holderen og spejlet af aluminium.

Spejlet er udformet til modtagelse af digitale signaler fra ASTRA-satellitter. Læs monteringsvejledningen grundigt igennem før montering, for at opnå optimal modtagelse after installer-ring.

Kontroller at den udvendige enhed er leveret i sin helhed forpabegyndelse af montering.

Pos. Artikel
1 AZ/EL-holder med LNB-bøjle og drejelig profil
2 1 spejl
3 1 mellemstykke
4	1 vægholder*: “kort” “middel” “lang”ellerer
5 1 LNB
6 1 LNB	B-bøjle, 1 skrue M6x40, 1 skrue M6x16
A 4 sk	uer M6x15, 4 øtrikker M6, 4 underlagsskiver
	10 m koaksialkabel med F-stik (medfølger kun ved komplete sæt inkl. modtager)

Illustration 1

Illustration 2

1 Montering af den uvdendige enhed

Den udvendige enhed er delvist formoneret ved levering, sä du udelukkende behoover at montere spejlet (pos. 2) og mellemstykket (pos. 3).

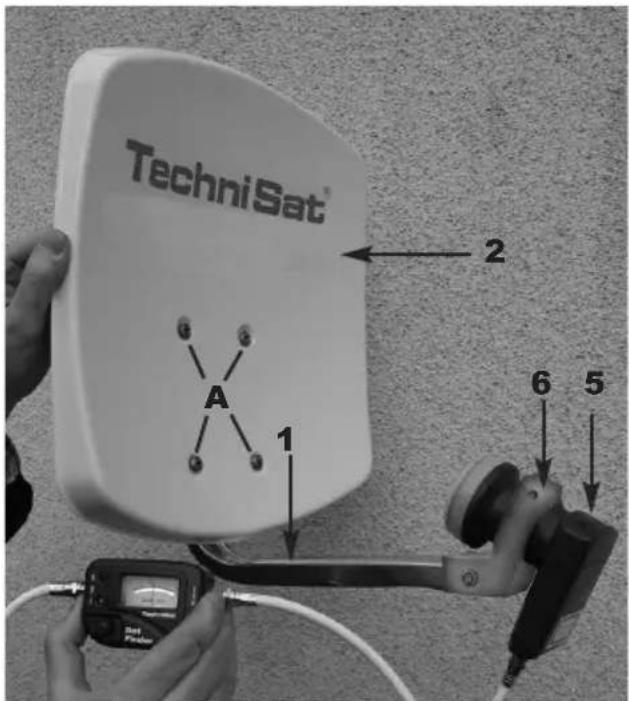

Fastgor forst spejlet med skruerne (A) pa AZ/EL-holderen (pos. 1). Lsn derefter skruen

(B) på den drejelige profil for at montere mellemstykket. Montér tilsluttende LNB'en

(pos. 5) vha. LNB-bojlen (pos. 6) ifolge illustration 1 pa LNB-holderen.

2 Opsætning

Valg af opsætningssted

a) Sorg for at der fra det valgte monteringssted er frit udsyn mod syd for at modtagesatellitpositionen ASTRA 19,2^ 0st.

Ved hjælp af grafikken nedenfor kan du se om den tilstrækkelige afstand til tilstødende hindringer er overholdt, for at undgå svag modtagelse pga. hindringer. Sørg for at spejlet ved montering under en terasse ikke dækkes af et fremragende tag.

b) Fastgør vægholderen (pos. 4) vindret på det valgte sted.

For at sikre at den uvdendige enhed fastholdes optimalt, bør fastgøringsmaterialet (skruer, rawlplugs, osv.) til monteringsoverfladen udvælges tilsvarende. På grund af de mange forskellige murværk, medfolger der ikke fastgøringsmateriale til montering af vægholdden.

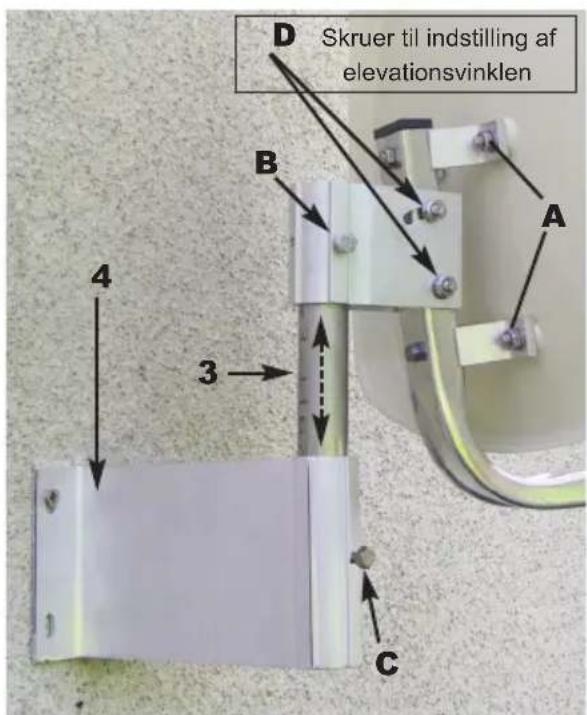

c) Løsn skruen (C) på vægholderen og isæt den udvendige enhed med mellemstykket.

Vinkel A (elevation)	Stigning B (cm pr. m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Sikkerhedsanvisninger

4. Montering af F-stik

Advarsel!

Montér F-stikkene på modtageranlægget i ikke-strømforende tilstand!

Vær yderst forsigtig ved montering af F-stikkene for at undgå Funktionseil er forstyrelse af Sat-modtageren pga. forkert stikmontering.

Se ogsa illustration 3 til teksten.

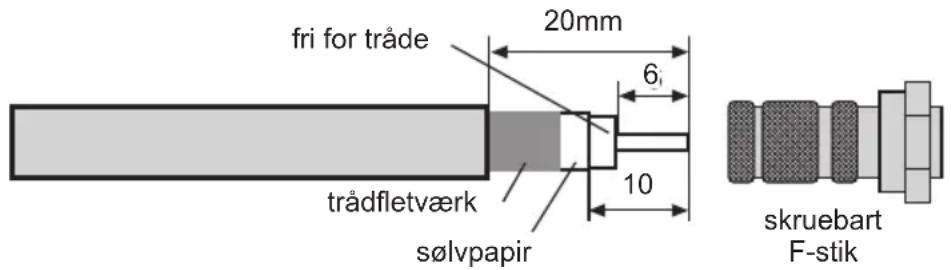

Fjern isoleringen på kabelenden vha. en skarp kniv til en længde på 6 mm ind til underlederen. Sørg for at underlederen ikke bliver beskadiget.
Fjern overskydende tradepa fletskaermen.
> Fjern nu 10mm af den ydre kunststofkappe for at blotlagge fletskaermen. Sorg for at fletskaermen ikke bliver beskadiget.
Sørg for at tradene fra fletskærmen ikke berørter indlerlederen.
Drej nu forsigtigt F-stikket på kablet indtil underlederen lukker med den forreste kant på F-stikket.

Kontroller til sidst endnu en gang at ingen af tradene fra fletskærmen berører kablets underleder. F-stikket er nu korrekt monteret.

Illustration 3

5. Indstilling af den uvdendige enhed

Indstilling af den uvdendige enhed bør udfores ved hjælp af et moleapparat.

Indstillingen er øgså mulig med den mere fordelagtige TechniSat SatFinder (artikel-nr. 0000/3045).

Hvis ingen afppe er tilgengelige, kan indstillingen udfores pa falgende mde vha. en digi-tal modtager og et tv-apparat.

1. Forbind LNB'en og modtageren med et egnet koaksialkabel.

2. Tilslut modtageren til tv-apparatet og indstil modtageren til en programplads hvor den ønskede satellit kan modtages (f.eks. ARD for ASTRA).

3. Se elevationsvinklen for opstillingsstedet i AZ/EL-tabellen (se kapitel 6) Dette er f.eks. for satelliten ASTRA 19,2^ øst i Daun 31,29^ .

Da det for din uvdendige enhed drejer sig om et offset-spejl, indstilles ikke den registrere elevationsvinkel, men en for spejlet tilpasset vinkel. Dette beregnes sädes:

Elevationsvinkel - offsetvinkel = Vinkel for indstilling

Offsetvinklen for DigiDish 33 hhy. DigiDish 45 udgør 30^

Sáledes udgør for en DigiDish 33 hhv. 45 f.eks. i Daun en vinkel pa:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

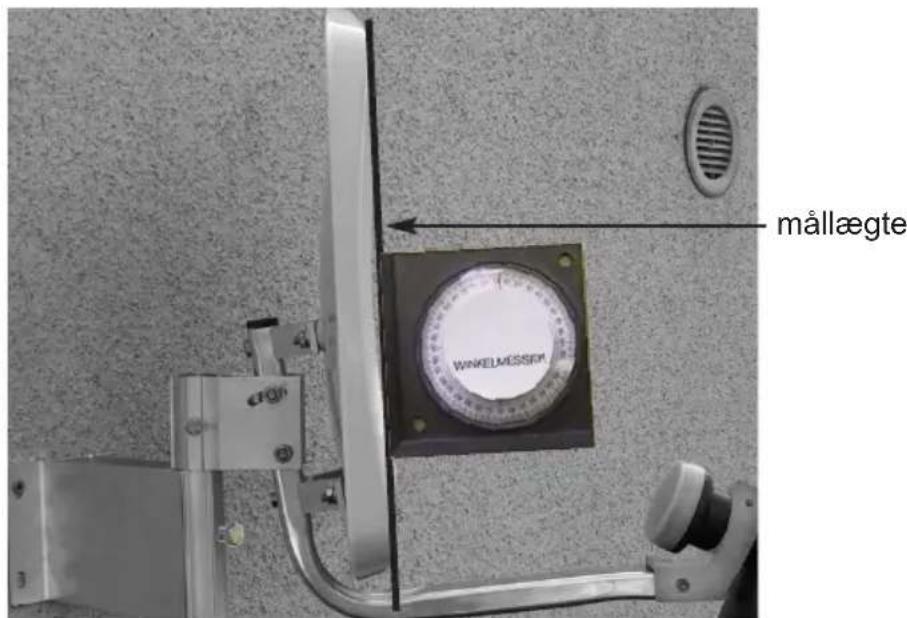

1. Løsn skruerne (D) på den drejelige profil sä den uvdendige enhed kan bevæges op hhv. ned. Læg en lige lægte over spejlet ifolge illustration 4. Indstil den fastatte vindel vha. en vinkelmäler.

Illustration 4

1. Løsn nu skruen (C) hhv. (B) på den drejelige profil, og drej spejlet langsomt mod øst eller vest (azimuthvinkel), indtil tv-billedet modtages.
2. Nu mangler blot finjustering af spejlet. Hertil er det hensigtsmaessigt at hente transponder-info (se betjeningsvejledningen for digitalmodtageren).
3. ÅEndr nu forsigtigt azimuth (øst/vest)- og elevationsvinklen säledes at du opnär et maksimalt udslag for niveau- hvk. kvalitetsangivelsen.
4. Fastgør nu alle skruerne og sorg for at modtagelsen herved ikke forværres. Spejlet er nu færdig monteret og indstillet optimalt til den ønskede satellit.

Karakteristiske værdier for LNB'en:

LOF Low-Band: 9750 MHz

LOF High-Band: 10.600 MHz

Omistilling Low - / High-Band: 22kHz-signal for modtageren

Valgrit tilbehør:

Rør-fitting til montering på mast Art.-nr.: 0000/0500

Balkonstander Art.-nr.: 0000/1751

Holder med sugefod Art.-nr.: 0000/1758

Balkonstander Art.-nr.: 0000/1755

Betonpladestander Art.-nr.: 0000/1756

Dette Produkt er CE-mærket og opfylder alle pakrævede EU-normer.

(normale takster ved opkald fra udlandet er gaeldende her)
