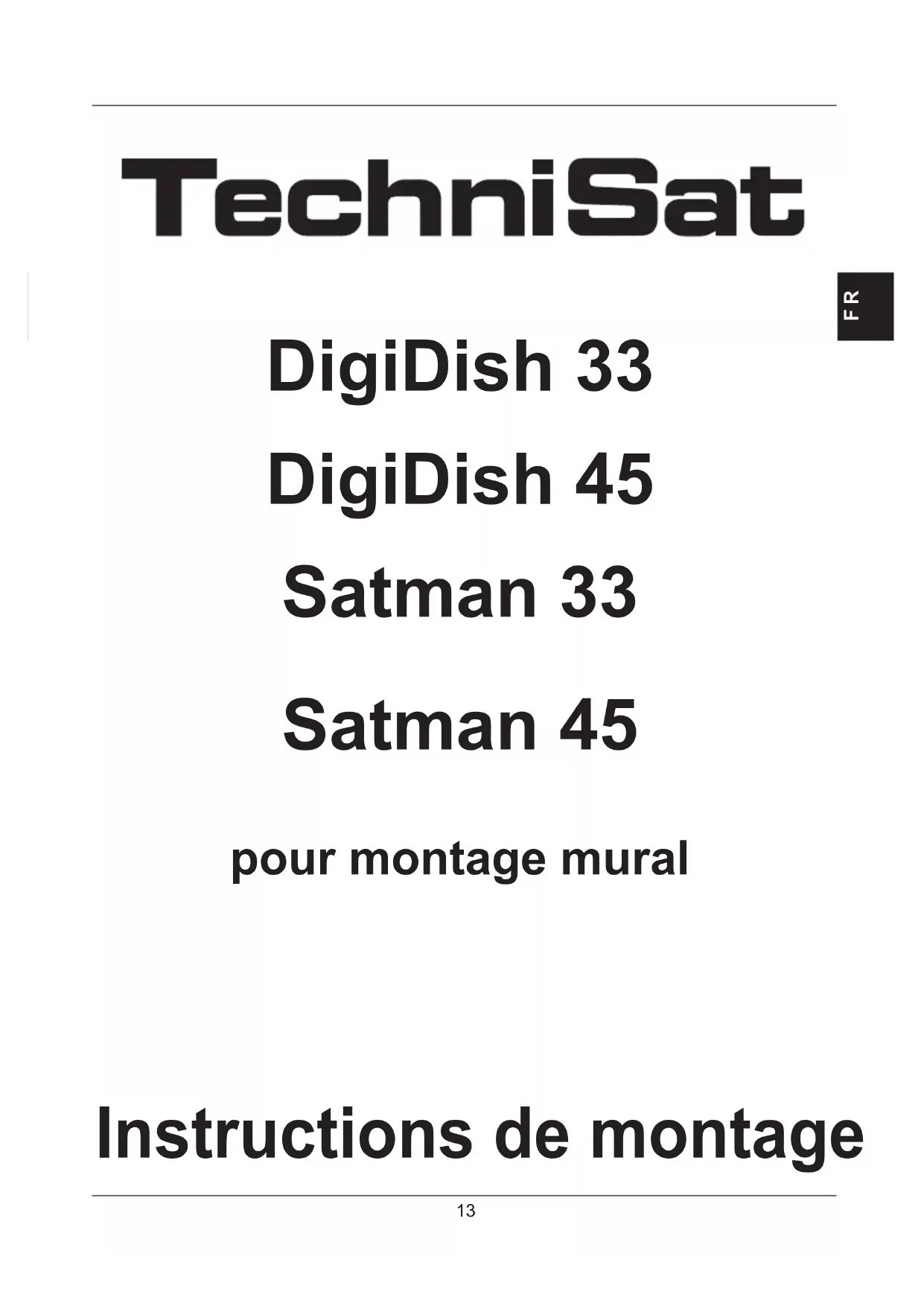

MODE D'EMPLOI Satman 45 TECHNISAT

Instructions de montage

Cher client,

Vous avez acquis un produit de qualite de la societe TechniSat. Le support et le reflecteur sont fabriqués en aluminium pour conserver la qualite sur plusieurs années.

Le reflecteur est concu pour capter les signaux numériques des satellites ASTRA. Nous vous prions de dire soigneusement les instructions de montage afin d'atteindre des propriétés de réception optimes après l'installation.

Avant de commencer l'installation, vérifie que la livraison de la parabole est complete.

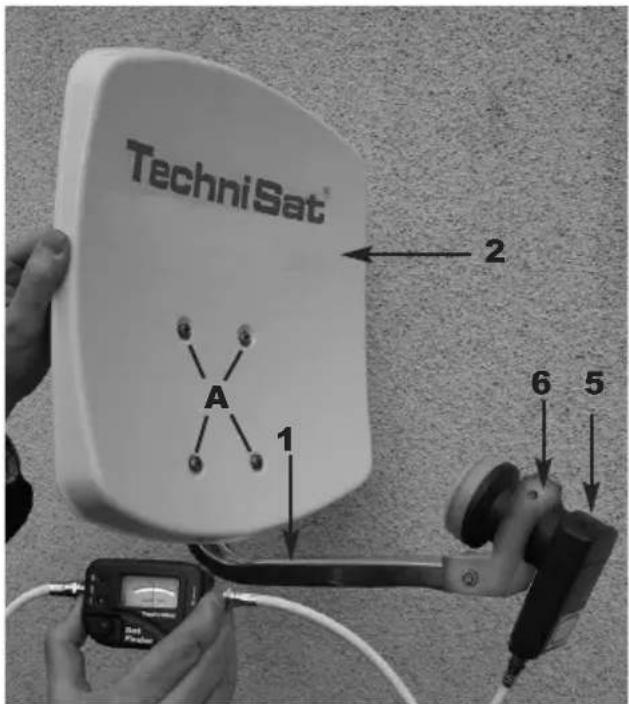

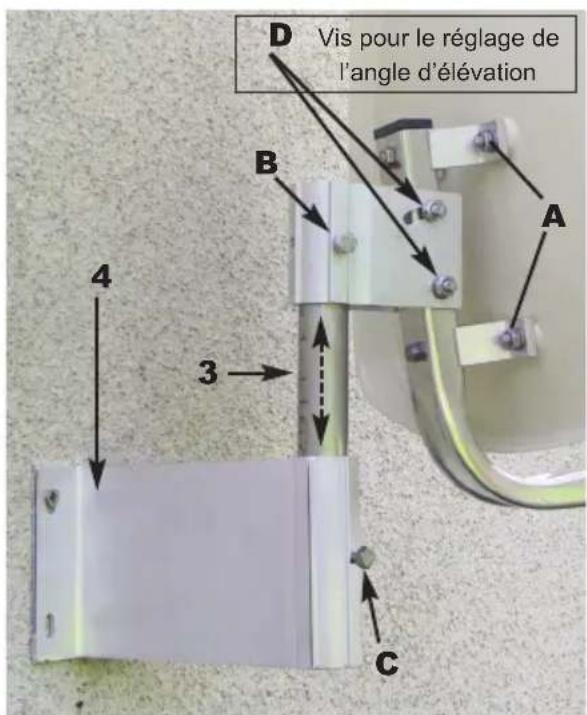

Contenu de la livraison (voir illustrations 1 et 2)

Pos. Article
1	1 support AZ/EL (bras offset) avec collier de fixation pour la tête LNB et profilé de pivotement
2 1 réflecteur
3 1 pièce de jonction
4	1 support "court" "moyen" "long"ouou mural*:
5 1 têté LNB
6 1 collier de fixation pour LNB, 1 vis M6x40, 1 vis M6x16
A 4 vis	M6x15, 4 écrous M6, 4 rondelles
	10 m de cable coaxial avec fiches F (seulément contenu dans la livraison de kits complets avec récepteurs inclus)

Illustration 1

Illustration 2

1. Montage de la parabole

La parabole est livrée partiellement pré-montée de sorte qu'il ne vous reste plus qu'à monter le reflecteur (pos. 2) et le tube de jonction (pos. 3).

Fixez d'abord le reflecteur à l'aide des vis (A) au support AZ/EL (pos. 1). Desserrez ensuite la vis (B) au profilé de pivotement pour monter la pièce de jonction. Montez ensuite la tête LNB (pos. 5) au support à l'aide du collier de fixation pour LNB (pos. 6) selon l'illustration 1.

2. Installation

Sélection de l'emplacement

a) Assurez-vous qu'il n'y ait pas d'obstacle dans le champ de réception de l'emplacement prévu en direction du Sud, pour capter la position du satellite ASTRA 19,2° EST. Grace au schéma ci-dessous, vous pouvez vérifier si la distance à un évientuel obstacle voisin est suffisante, pour éviter un affaiblissement de la réception qui pourrait en résultat. Si vous montez l'unité sous un balcon ou une terrasse, voirlez à ce que le champ du reflecteur ne soit pas obstrué par une construction en saillie.
b) Fixez le support mural (pos. 4) horizontally à l'emplacement prévu. Utilisez des éléments de fixation (vis, chevilles) appropriés au matériel de la surface de montage, pour assurer une fixation optime de la parabole. En raison de la multitude des types de construction, la livraison ne contient pas d' éléments de fixation du support mural.
c) Desserrez la vis (C) du support mural et montez la parabole en insererant la piece de jonction dans le support mural.

Angle A (élégation)	Pente B (cm par m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3. Consignes de sécurité

Respectez, lors de l'installation, les normes harmonisées européennes et les dispositions VDE pour assurer la sécurité en matière d'électricité (p. ex. VDE 0855, partie 1).

Renseignez-vous si nécessaire chez votre revendeur spécialisé.

4. Montage des fiches F

Attention!

Ne montez les fiches F que si l'installation de réception est sans courant !

Effectuez le montage des fiches F très soigneusement, pour éviter des dysfonctionnements ou même une détérioration du démodulator suite à un mauvais montage.

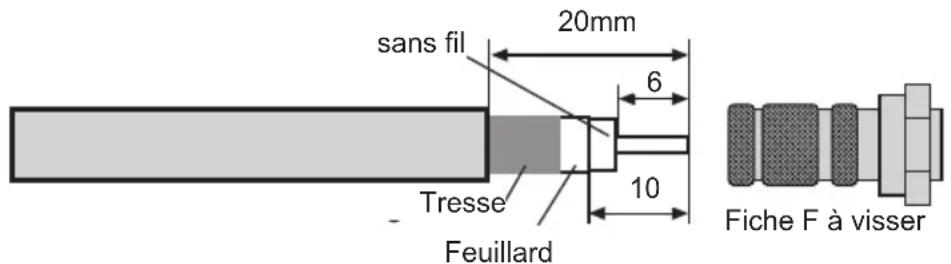

Tenez également compte de l'illustration 3, complémentaire au descriptif.

Enlevez l'isolation de l'extrémité du cable à l'aide d'un couteau tranchant sur une longueur de 6 mm jusqu'à l'âme du cable. Veillez à ne pas endommager l'âme du cable.
Enlevez les fils de la tresse qui dépassent.
Enlevez maintainant sur une longueur de 10mm la gaine extérieure pour dégager la tresse. Veillez à ne pas endommager la tresse.
Assurez-vous qu'aucun fil de la tresse ne touche l'âme du cable.
Vissez maintainant prudemment la fiche F sur le cable jusqu'à ce que l'âme du cable affleure le bord avant de la fiche F. Vérifiez à nouveau qu'aucun fil de la tresse ne touche l'âme du cable. La fiche F est ainsi correctement montée.

Illustration 3

5. Pointage de la parabole

Effectuez le pointage de la parabole si possible avec un apparéil de mesure du champ. Le pointage est également possible avec un pointeur bon marché TechniSat SatFinder (réf. n° 0000/3045).

Si aucune de ces aides n'est disponible, le pointage peut s'effectuer à l'aide d'un récepteur numérique et d'un téléviseur de la manière suivante :

1. Reliez la tete LNB à l'aide d'un cable coaxial approprié au récepteur numérique.

2. Branchez le récepteur au télévisueur en scélectionnant au récepteur une chaine émise par le satellite concerné (p. ex. ARD pour ASTRA).

3. Consultez le tableau AZ/EL (voir chapitre 6) pour obtenir l'angle d'élévation pour votre emplacement. Celui-ci est, par exemple, de 31,29^ à Daun pour le satellite ASTRA 19,2^ Est.
   Comme votre parabole est constituée d'un reflecteur offset, ce n'est pas l'angle lu qu'on reglera, mais un angle résultat adapte au reflecteur. Ce dernier se définit comme suit :

Angle d'élevation - angle offset = angle à régler

L'angle offset de la parabole DigiDish 33 et DigiDish 45 est de 30^ L'angle pour une parabole DigiDish 33 et 45 qui en resulte à Daun sera de :

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

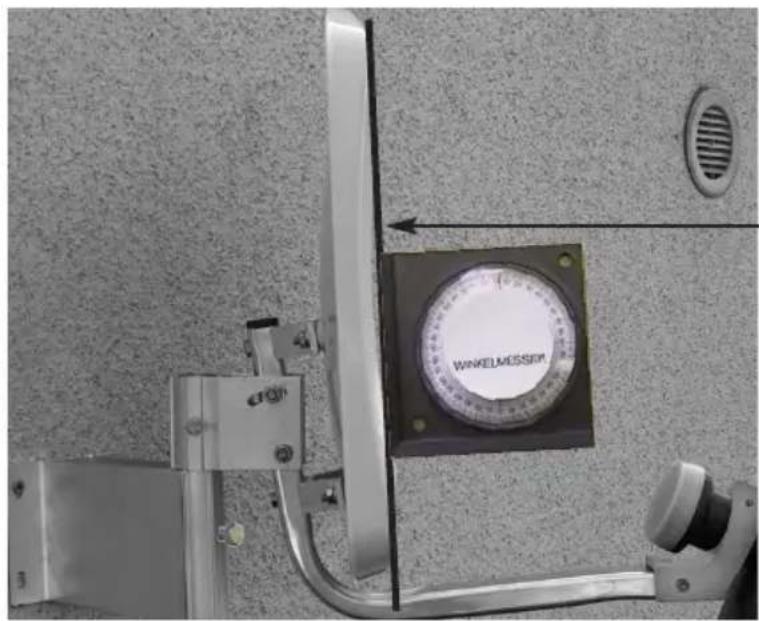

1. Desserrez les vis (D) au profilé de pivotement afin de pouvoir pivoter la parabole vers le haut ou vers le bas. Posez une latte droite sur le reflecteur selon l'illustration 4. Réglez l'angle déterminé à l'aide d'un goniomètre.

Illustration 4

Latte demesure

1. Desserrez maintainant la vis (C) du support mural ou encore (B) au profilé de pivo-tement et tournez lentement le reflecteur vers l'Est ou l'Ouest (angle azimuth) jusqu'à ce que vous captez l'image du récepteur sur votre télévisueur.
2. Il faut maintainant affiner le réglage du reflecteur. Pour effectuer cette opération, il est judiciaux d'appeler l'information relative au transpondeur (voir le manuel de l'utilisateur du récepteur).
3. Modifiez maintainant très prudemment l'angle d'azimuth (Est/Ouest) et d'élevation de sorte à obtaining une indication du niveau ou de la qualité de réception maximale.
4. Resserrez maintainant toutes les vis en veillant à ce que la qualité de la réception reste constante.

La parabole est maintainant montée et pointe sur le satellite correspondant.

Caracteristiques de la tete LNB :

LOF Low-Band : 9750 MHz

LOF High-Band : 10600 MHz

Commutation Low - / High-Band : 22kHz-signal du démodulator

Accessoires optionnels :

Adaptateur pour montage à un mât Réf. n° 0000/0500

Support pour balcon Ref. n° 0000/1751

Pied-support à ventouse Réf. n° 0000/1758

Support pour balcon Ref. n° 0000/1755

Support pour dalles en béton Réf. n° 0000/1756

Ce produitporte lemarquage CE et est conforme a toutes les normes européennes applicables.

Sous réserve de modifications et d'erreurs d'impression. Mise à jour 06/12
