BEDIENUNGSANLEITUNG Satman 45 TECHNISAT
Sehr geehrter Kunde,
Sie haben sich für ein Qualitätsvprodukt der Firma TechniSat entschieden. Um die Qualität des Produktes über Jahre hinweg zu erhalten, bestehen Halterung und Spiegel aus Aluminium.
Der Spiegel ist zum Empfang der digitalen Signale der ASTRA-Satelliten konzipiert. Lesen Sieitte vor der Montage sorgfältig die Montageanleitung, damit sie nach der Installation die optimalen Empfangseigenschaften erreichen.
Bevor Sie mit der Montage beginnen, überprüfen Sie die Lieferung der Außeneinheit auf Vollständigkeit.

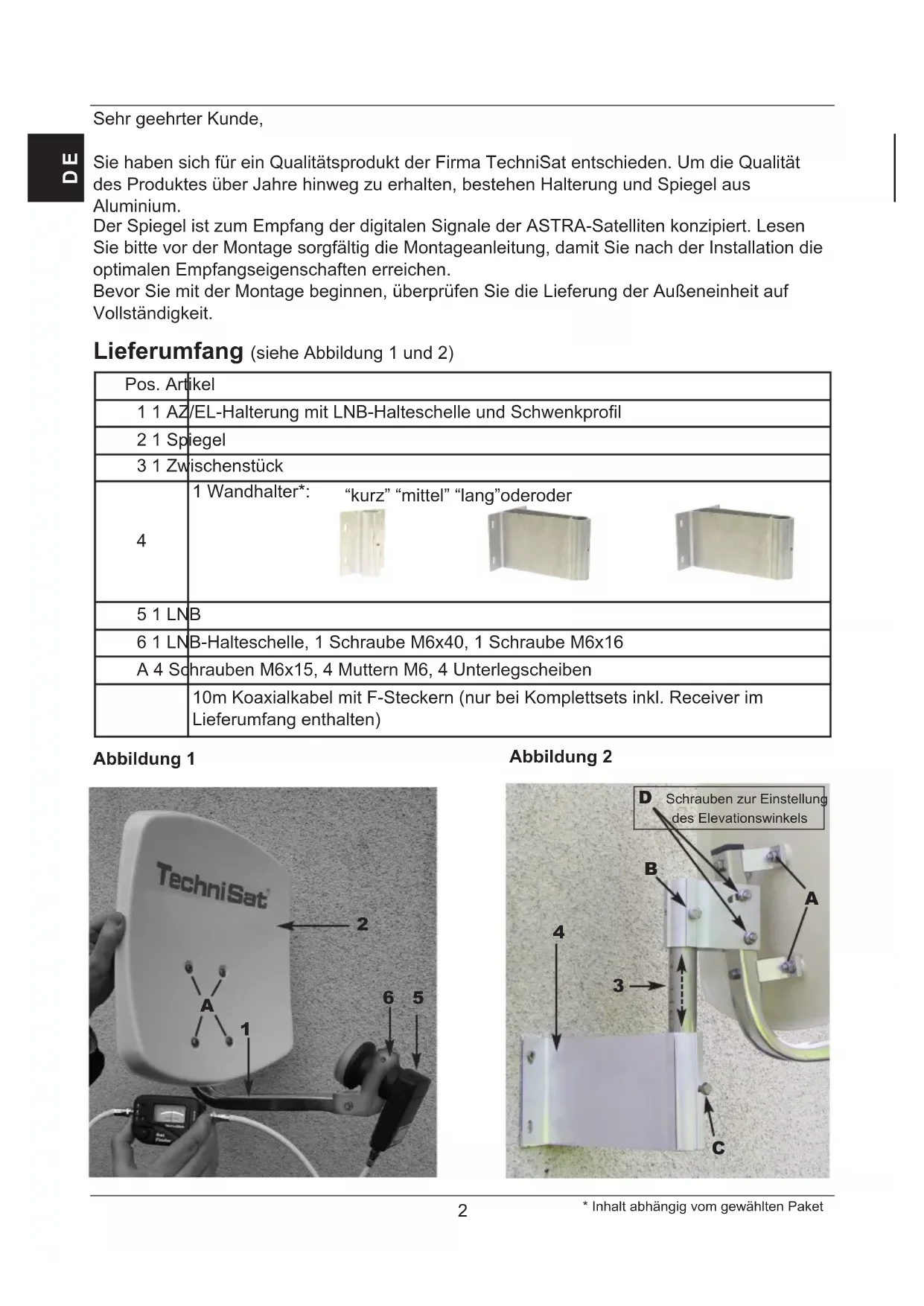

Lieferumfang (siehe Abbildung 1 und 2)
| Pos. Artikel | |
| 1 1 AZ/EL-Halterung mit LNB-Halteschelle und Schwenkprofil | |
| 2 1 Spiegel | |
| 3 1 Zwischenstück | |
| 4 | 1 Wandhalter*: “kurz” “mittel” “lang”oderoder |
| 5 1 LNB | |
| 6 1 LNB | B-Halteschelle, 1 Schraube M6x40, 1 Schraube M6x16 |
| A 4 Sdhrauben M6x15, 4 Muttern M6, 4 Unterlegscheiben | |
| 10m Koaxialkabel mit F-Steckern (nur bei Komplettsets inkl. Receiver im Lieferumfang enthalten) | |

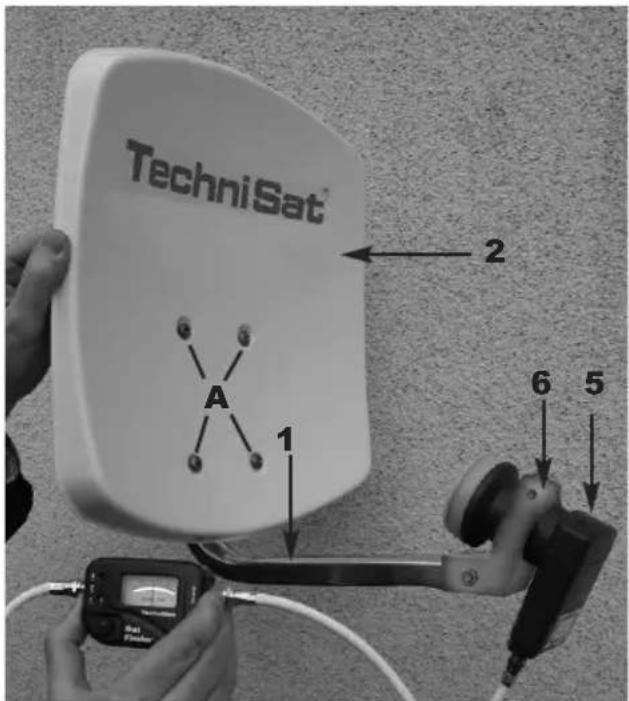

Abbildung 1

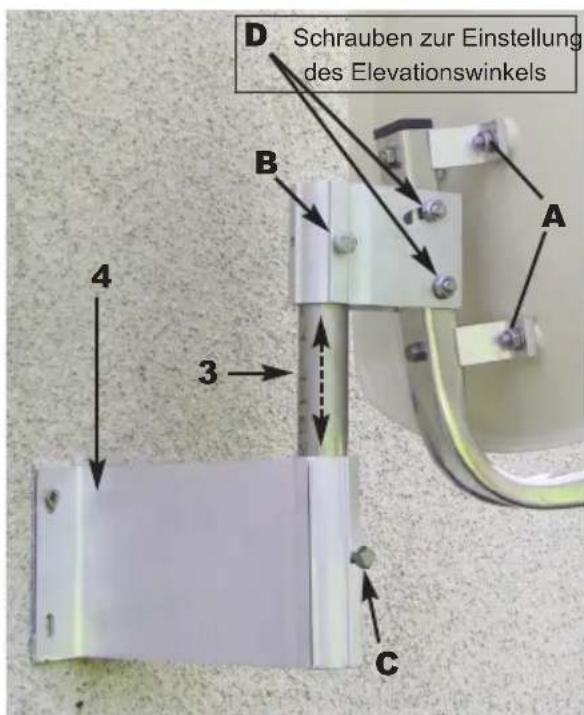

Abbildung 2
1 Montage der Außeneneinheit
Die AuBeneinheit ist im Auslieferungszustand teilweise vormontiert, so dass Sie lediglich den Spiegel (Pos. 2) und das Zwischenstück (Pos. 3) montieren müssen. Befestigen Sie zunachst den Spiegel mit den Schrauben (A) an der AZ/EL-Halterung (Pos. 1). Losen Sie anschließend die Schraube (B) am Schwenkprofil um das Zwischenstück zu montieren. Montieren Sie anschließend das LNB (Pos. 5) mit Hilfe der LNB-Halteschelle (Pos. 6) nach Abbildung 1 an den LNB-Halter.
2 Aufbau
AuswahldesStandortes
a) Stellen Sie sicher, dass von dem vorgesehenen Montageplatz aus frei Sicht in Richtung Süden zum Empfang der Satellitenposition ASTRA 19,2° Ost besteht. Mit Hilfe der unten aufgeführten Graphik können Sie ersehen, ob Sie genügend Abstand zu einem benachbarten Hindernis eingehalten haben, um eine Abschwächung des Empfangs durch theses Hindernis zu vermeiden. Achten Sie daraufuf, dass der Spiegel bei der Montage unter einer Terrasse nicht durch ein hervorstehendes Dach abgesch Chattet wird.
b) Befestigen Sie den Wandhalter (Pos. 4) waagerecht an dem ausgesuchten Ort. Um der AuBeneinheit optimalen Halt zu gewährleisten, sollen den Sies das Befestigungsmaterial (Schrauben, Dübel etc.) der Montageflache entsprechend auswahlen. Wegen der Vielfalt an Mauerwerken liegt der Lieferung kein Befestigungsmaterial zur Montage des Wandhalters bei.
c) Losen Sie die Schraube (C) am Wandhalter und hangen Sie die Außeneinheit mit dem Zwischenstück ein.
| Winkel A (Elevation) | Steigung B (cm pro m) |
| 22° 40,40 | |
| 24° 44,52 | |
| 26° 48,77 | |
| 28° 53,17 | |
| 29° 55,40 | |
| 30° 57,74 | |
| 31° 60,00 | |
| 32° 62,49 | |
| 33° 64,90 | |
| 34° 67,45 | |
| 35° 70,02 | |
| 36° 72,65 | |
| 37° 75,36 | |
| 38° 78,13 |
3 Sicherheitshinweise
Beachten Sie bei der Installation die entsprechenden Europanormen und VDE-Bestimmungen zur Gewährleistung der elektrischen Sicherheit (z.B. VDE 0855, Teil1). Befragen Sie dazu ggf. ihren Fachhändler.
4. Montage der F-Stecker
Achtung!
Montieren Sie die F-Stecker im stromlosen Zustand der Empfangsanlage!
Gehen Sie bei der Montage der F-Stecker sehr sorgfältig vor, damit Funktionstörungen oder gar die Zerstörung des Satreceivers durch falsche Steckermontage ausgeschlossen werden. Beachten Sie zu der Textausführung auch Abbildung 3.
Entfernen Sie die Isolierung des Kabelendes mit Hilfe eines scharfen Messers auf einer Länge von 6 mm bis auf den Innenleiter. Beachten Sie damit, dass der Innenleiter nicht beschädigt wird.
Entfernen Sie die überstehenden Drahte des Abschirmgeflechts.
Entfernen Sie nun 10 mm der äußerten Kunststoffmantelung um das Abschirmgeflecht freizulegen. Beachten Sie, dass das Abschirmgeflecht damit nicht beschädigt wird.
> Gehen Sie sicher, dass keine Drahte des Abschirmgeflechts den Innenleiter berühren.
Drehen Sie nun den F-Stecker vorsichtig auf das Kabel, bis der Innenleiter bündig mit dem vorderen Rand des F-Steckers abschiedt.
Prüfen Sie abschreiben nach einmal, dass kein Draht des Abschirmgeflechts den Innenleiter des Kabels berührt. Der F-Stecker ist nun richtig montiert.

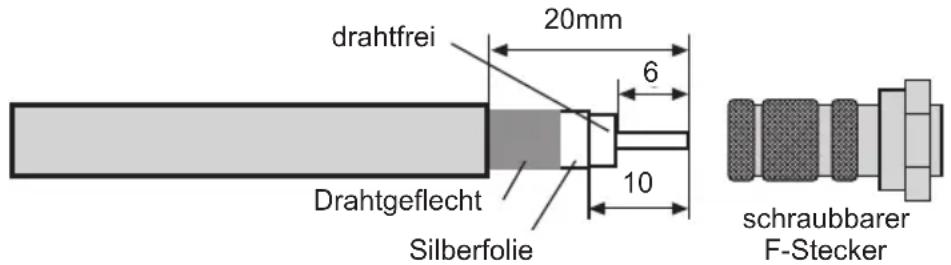

Abbildung 3
5. Ausrichten der Außeneneinheit
Die Ausrichtung der AuBeneinheit sollte mit Hilfe eines Messgerates vorgenommen werden.
Ebenso ist die Ausrichtung mit Hilfe eines preisgündigeren TechniSat SatFinders
(Artikel-Nr. 0000/3045) möglich.
Sollte beides nichtvorhanden sein, kann mit Hilfe eines digitalen Receivers und eines
Fernsehgeräts die Ausrichtung wie folgt durchgeführt werden.
- Verbinden Sie das LNB und den Receiver durch ein geeignetes Koaxialkabel.
-
Schlieben Sie den Receiver an das Fernsehgerät an und stellen Sie den Receiver auf einen Programmplatz ein, auf dem ein Programm des gewünschten Satelliten zu empfangen ist (z.B. ARD für ASTRA).
-
Entnahmen Sie aus der AZ/EL-Tabelle (siehe Kapitel 6) den Elevationswinkel für ihren Aufstellungssort. Dieser ist zum Beispiel für den Satelliten ASTRA 19,2^ Ost in Daun 31,29^ . Da es sich bei ihrer Außeneneinheit um einen Offsetspiegel handelt, wird nicht der abgelesene Elevationswinkel, sondern ein dem Spiegel angepasster Winkel eingestellt. Dieser wird wie folgt berechnet:
Elevationswinkel - Offsetwinkel = Einzustellender Winkel
Der Offsetwinkel des DigiDish 33 bzw. des DigiDish 45 beträgt 30^ . Somit ergibt sich für einen DigiDish 33 bzw. 45 z.B. in Daun ein Winkel von:
$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$
- Losen Sie die Schrauben (D) am Schwenkprofil so, dass Sie die AuBeneinheit auf-bzw. abbewegen konnen. Legen Sie eine gerade Latte gemäß Abbildung 4 über den Spiegel. Stellen Sie den ermittelten Winkel mit Hilfe eines Winkelmessers ein.

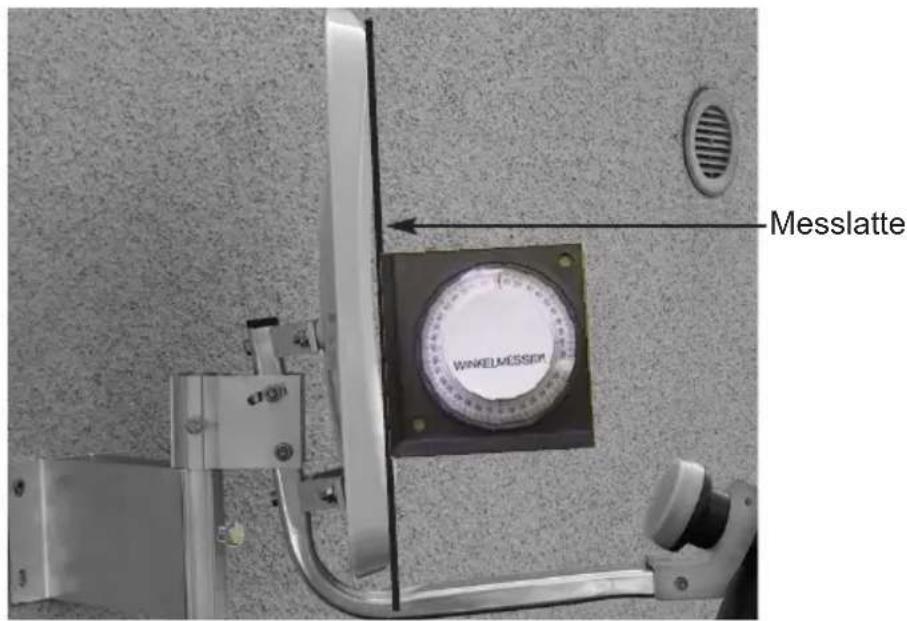

Abbildung 4
- Losen Sie nun die Schraube (C) bzw. (B) am Schwenkprofil und drehen Sie den Spiegel langsam in Ost-oder Westrichtung (Azimutwinkel), bis Sie das Fernsehbild des Receivers empfangen.
- Nun muss der Spiegel noch feineingestellt werden. Dazu ist es sinnvoll, die Transponder-Info (siehe Bedienungsanleitung des Digital-Receivers) aufzurufen.
- Verändern Sie nun vorsichtig den Azimut (Ost/West)- und Elevationswinkel so, dass Sie einen maximalen Ausschlag der Pegel- bzw. Qualitätsanzeige erhalten.
- Befestigen Sie nun alle Schrauben und beachten Sie, dass sich der Empfang damit nicht verschlechtert. Der Spiegel ist nun fertig montiert und optimal auf den gewünschten Satellit ausge
richtet.
Kennwerte des LNBs:
LOF Low-Band: 9750 MHz
LOF High-Band: 10600 MHz
Umschaltung Low - / High-Band: 22kHz-Signal des Receivers
Optionales Zubehör:
An-Rohr-Fitting fur die Mastmontage Art.-Nr.: 0000/0500
Balkonständer Art.-Nr.: 0000/1751
Saugfuß-Halterung Art.-Nr.: 0000/1758
Balkonständer Art.-Nr.: 0000/1755
Betonplattenständer Art.-Nr.: 0000/1756
Dieses Produktträgt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 06/12
DigiDish und TechniSat sind eingetragene Warenzeichen der
TechniSat Digital GmbH
Postfach 560 - 54541 Daun
www.technisat.com
Hotline: +49 (0) 3925 9220 1806
Montag bis Freitag 8:00 -18:00 Uhr.
(es fallen die regulären Telefongebühren
für die Anrufe aus dem Ausland an)
