Technitenne 70 - Satellitenschüssel TECHNISAT - Kostenlose Bedienungsanleitung

Produkttyp	Satellitenschüssel
Marke	TechniSat
Modell	Technitenne 70
Farbe	Lichtgrau (EAN 4019588010703) oder Anthrazit (EAN 4019588310704)
Frequenzbereich	10,7 – 12,75 GHz (KU-Band)
Reflektordurchmesser	ca. 70 cm
Montage	Mastmontage für Rohrdurchmesser bis max. 50 mm
Gewicht	ca. 3 kg
Material	Reflektor aus Aluminium oder Stahl, pulverbeschichtet
Drehmoment der Schrauben	max. 7 Nm
Lieferumfang	Reflektor, Rückplatte, An-Rohr-Fitting, Mastschellen, Antennenarm, LNB-Halterung, Schrauben
Sicherheitshinweise	Montage nur durch sachkundiges Personal; jährliche Inspektion erforderlich
Wartung	Mindestens einmal jährlich Befestigung und Korrosion prüfen, Drehmoment nachziehen
Windbeständigkeit	Nach Wind über 80 km/h Kontrolle erforderlich
Lebensdauer	Empfohlener Austausch nach maximal 10 Jahren
Entsorgung	Elektro-Altgeräte nicht im Hausmüll, fachgerecht entsorgen (Richtlinie 2002/96/EG)
Zertifizierung	CE-Zeichen

Häufig gestellte Fragen - Technitenne 70 TECHNISAT

Wie montiere ich die Technitenne 70 richtig?

Den Reflektor mit der Rückplatte diagonal verschrauben, dann das An-Rohr-Fitting und die Mastschellen montieren. Den Antennenarm einschieben, bis er einrastet. LNB in die Halterung setzen. Anschließend die Antenne auf einen Mast mit max. 50 mm Durchmesser montieren und auf den Satelliten ausrichten. Alle Schrauben mit max. 7 Nm anziehen.

Welchen LNB kann ich verwenden?

Es wird ein handelsüblicher LNB für den KU-Band-Empfang benötigt, der in die mitgelieferte Halterung passt.

Wie richte ich die Antenne auf den Satelliten aus?

Zur Ausrichtung wird ein Satellitenfinder oder ein Messgerät empfohlen. Alternativ kann ein Fachmann beauftragt werden. Die genauen Elevations- und Azimutwinkel für den gewünschten Satelliten finden Sie online oder in entsprechenden Tabellen.

Ist eine jährliche Inspektion wirklich notwendig?

Ja, der Hersteller schreibt vor, mindestens einmal in 12 Monaten die Befestigung und den Zustand der Antenne durch einen sachkundigen Monteur prüfen zu lassen. Dabei sind alle Schrauben mit max. 7 Nm nachzuziehen und auf Risse oder Korrosion zu achten.

Was muss ich nach einem Sturm beachten?

Wenn die Antenne Windgeschwindigkeiten über 80 km/h ausgesetzt war, muss sie umgehend einer Sichtprüfung unterzogen werden. Bei Beschädigungen (Risse, Lockerteile) darf sie nicht weiter verwendet werden und muss demontiert werden.

Kann ich die Antenne selbst montieren?

Die Montage darf nur von sachkundigem Personal durchgeführt werden. Sachkundig sind Personen mit ausreichender Kenntnis in SAT-Anlageninstallation und Unfallverhütung. Bei Zweifeln wenden Sie sich an den Fachhandel.

Welche Farbvarianten gibt es?

Die Technitenne 70 ist in lichtgrau (Artikel-Nr. 0000/1070) und anthrazit (Artikel-Nr. 0003/1070) erhältlich.

Wie entsorge ich die Antenne?

Elektronische Geräte wie diese Satellitenschüssel gehören nicht in den Hausmüll. Entsorgen Sie sie fachgerecht über die dafür vorgesehenen öffentlichen Sammelstellen gemäß der EU-Richtlinie 2002/96/EG.

Darf ich zusätzliche Teile an der Antenne befestigen?

Nein, es ist verboten, irgendwelche zusätzlichen Teile (z.B. Wäscheleinen, Netze) am Reflektor, Arm oder anderen Teilen anzubringen. Dies könnte die Stabilität gefährden.

Wie lange kann ich die Antenne nutzen?

Der Hersteller empfiehlt, die Antenne und alle Teile nach maximal 10 Jahren auszutauschen, da Materialermüdung und Korrosion die Sicherheit beeinträchtigen können.

BEDIENUNGSANLEITUNG Technitenne 70 TECHNISAT

Artikel-Nr. EAN Farbe
0000/1070 401958	8010703 lichtgrau
0003/1070 401958	8310704 anthrazit

1 Verwendungszweck

Die DigitalSat-Antenne TECHNITENNE 70 ist für den Empfang des Satellitensignals im KU-Band (10,7 - 12,75 GHz) von geostationären Satelliten geeignet.

2 Sicherheitshinweise

• Die Antenne sowie alle ihre Teile dürfen nicht der Einwirkung von Kräften ausgesetzt werden, durch die es zu Verformungen kommen kann. Infolge der Einwirkung solcher Kräfte können geometrische Verformungen entstehen, die den Signalempfang beeinträchtigen oder das Herunterfallen der Antenne zur Folge haben.
• Durch eine nicht ordnungsgemäße Montage der Antenne sowie einer mangelnden Instandhaltung, kann sich die Antenne an ihrem Befestigungspunkt lösen und herunterfallen.
• Die Montage und Demontage der DigitalSat-Antenne ist von sachkundigem Personal durchzuführen. Sachkundige sind Personen, die Aufgrund ihrer Ausbildung und Erfahrung ausreichende Kenntnisse auf dem Gebiet der SAT-Anlageninstallation haben und mit einschlägigen staatlichen Arbeitsschutz- und Unfallverhütungsvorschriften, Richtlinien und allgemein anerkannten Regeln der Technik (z.B. VDE Bestimmungen, DIN-Normen) soweit vertraut sind, dass sie den arbeitssicheren Zustand der Anlage beurteilen können.
• Bei der Antennenmontage dürfen keine anderen als die vom Hersteller stammenden Teile verwendet werden.

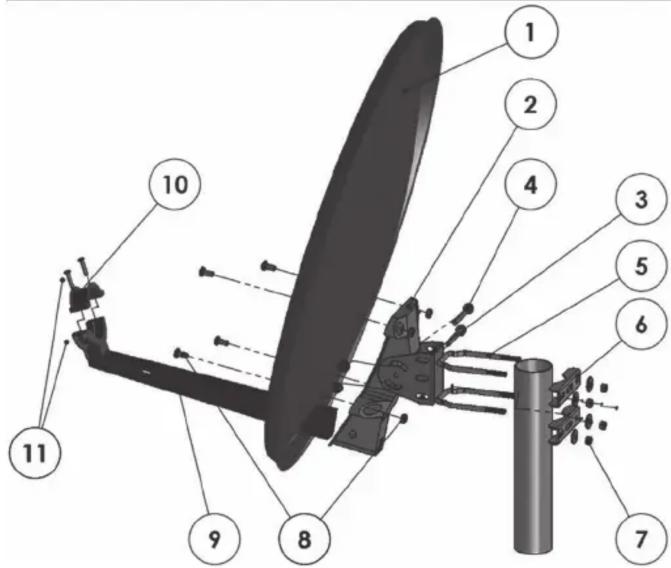

3 Montage

1. Den Reflektor ① mit den Schrauben ⑧ an der Rückplatte ② schrittweise, diagonal verschrauben um ein Verziehen des Reflektors zu vermeiden.
2. Das An-Rohr-Fitting ③ mit den Schrauben ④ befestigen und die Mastschellen ⑤ mit den Teilen ⑥ + ⑦ montieren.
3. Den Antennenarm ⑨ durch die Öffnung des Reflektors ① in die Rückplatte ② einschieben bis er einrastet.
4. Ein LNB mittels in der Halteschelle ⑩ und mit den Schrauben ⑪ montieren.

5. Die montierte Antenne an einem speziell für die Antennenmontage vorgesehenen Antennenmast, Dachsparrenmasthalter oder Wandhalter, mit einem maximalen Rohrdurchmesser von 50 mm montieren.

6. Die Antenne auf den Satelliten ausrichten.

7. Ziehen Sie die Muttern an den Schrauben ④ mit einem Drehmoment von max. 7 Nm fest.

8. Ziehen Sie die Muttern ⑦ an den Mastschellen mit einem Drehmoment von max. 7 Nm fest.

Nach erfolgter Montage und dem Anziehen der Muttern darf sich die DigitalSat-Antenne, sowohl in waagerechter als auch in senkrechter Achse, nicht drehen. Falls dieses doch der Fall ist, darf die Antenne auf keinen Fall weiter benutzt werden und muss demontiert werden.

Falls eventuelle Zweifel hinsichtlich des Montageverfahrens bestehen, sind Informationen bei der Verkaufsstelle oder dem Hersteller einzuholen und ihre Anweisungen zu befolgen. Sollten bei dem Gebrauch der Antenne ihre Teile gegen andere ausgetauscht werden, so müssen die ausgetauschten Teile qualitätsmäßig den durch den Hersteller verwendeten Teilen entsprechen.

4 Pflicht zur Antenneninspektion

Der Benutzer hat in gewissen Zeitabständen, jedoch mindestens einmal in 12 Monaten, die Befestigung der Antenne zu kontrollieren, wobei ein sachkundiger Monteur, der sich beruflich damit beschäftigt, beauftragt werden muss.

Es ist darauf zu achten, ob die Antennenteile keine Rissspuren tragen. Bei jeder Überprüfung ist die Befestigung von allen bei der Montage der Antenne eingesetzten Schrauben und Muttern zu kontrollieren, indem diese mittels der dafür vorgesehenen Werkzeuge „anzuziehen“ sind. Um das Gewinde nicht zu überdrehen, darf das Drehmoment 7 Nm nicht überschreiten.

Ferner ist darauf zu achten, ob sich eventuell die Verbindungsstücke nicht gelockert haben oder gerissen sind. Die fehlerhaften Teile sind unverzüglich gegen fehlerfreie Auszutauschen.

Unabhängig davon ist die DigitalSat-Antenne insbesondere einer Kontrolle zu unterziehen, wenn sie der Einwirkung von starkem Wind mit einer Geschwindigkeit von über 80 km/h ausgesetzt wurde. Es ist verboten an der Antenne, ihrem Arm und ihren sonstigen Teilen irgendwelche zusätzlichen Teile, insbesondere Seile für die Wäschetrocknung, Netze, Starenkästen usw., anzubringen.

Information zum Verbot für einen weiteren Gebrauch der Antenne bei festgestellter Beschädigung

Werden Fehler der DigitalSat-Antenne oder eines beliebigen Antennenteils festgestellt (z.B. Risse, Korrosion), hat der Benutzer die Antenne zu demontieren und gegen eine fehlerfreie auszutauschen.

Falls für die Antenne eine Herstellergarantie oder Gewährleistung gilt, ist nach Aufdecken von Fehlern oder Mängeln unverzüglich derjenige zu unterrichten, der für die Erbringung der Leistung verpflichtet ist. Beschwerden, Reklamationen und sonstige Zweifelsfälle hinsichtlich der ordnungsgemäßen Montage und des Antennengebrauchs sind bei der Verkaufsstelle, beim Vertreiber oder dem Hersteller anzumelden.

Es wird empfohlen die DigitalSat-Antenne und ihre sämtlichen Teile nach maximal 10 Gebrauchsjahren auszutauschen.

5 Entsorgungs-/Recycling-Hinweis

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte – fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten.

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist ein eingetragenes Warenzeichen der

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
