Du har valgt et kvalitetsprodukt fra TechniSat. For at kvaliteten skal holde seg i mange År, er bade festene og speilet laget av aluminium.

Speilet er spesielt utviklet for mottak av de digitale signalene fra ASTRA satellittene. Les monteringsanvisingen nøye før du begyinner med monteringen, sik at du kan oppnå en optimal signalkvalitet.

Kontroller ogsa om leveransen inneholder alle delene du trenger, for du begyinner.

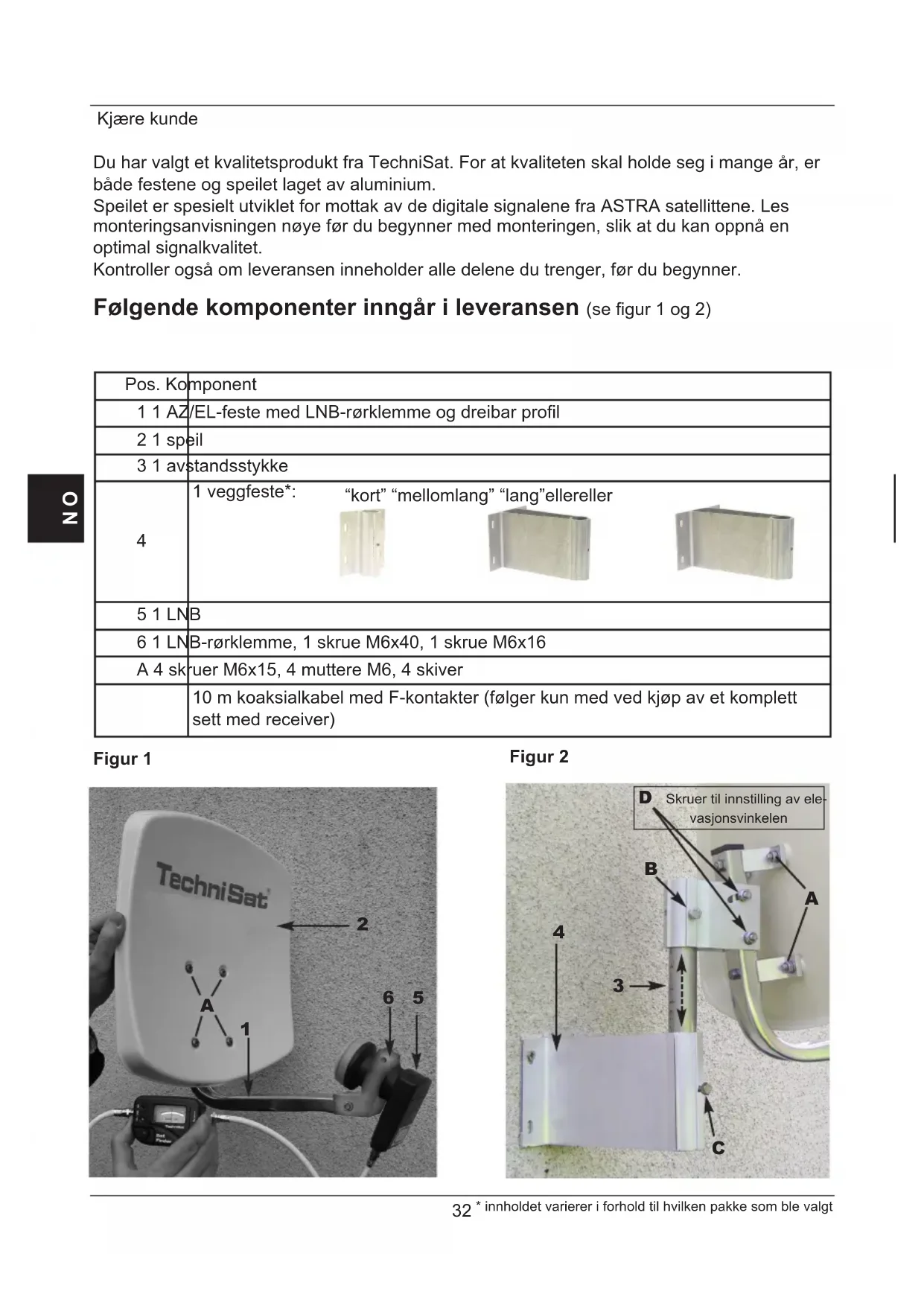

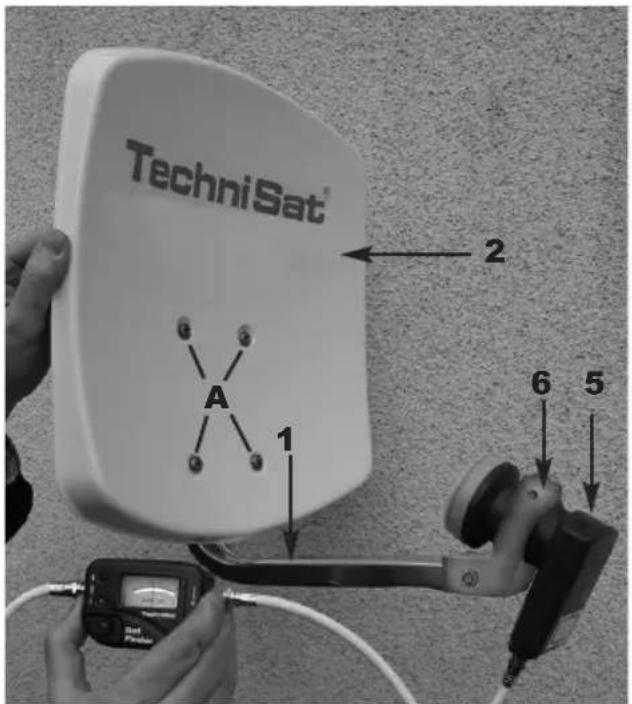

Følgende komponenter ingår i leveransen (se figur 1 og 2)

Pos. Komponent
1 1 AZ/EL-feste med LNB-rørklemme og dreibar profil
2 1 speil
3 1 avstandstykke
4	1 vegfeste*: “kort” “mellomlang” “lang”ellerer
5 1 LNB
6 1 LNB-rørklemme, 1 skrue M6x40, 1 skrue M6x16
A 4 skrueer M6x15, 4 muttere M6, 4 skiver
	10 m koaksialkabel med F-kontakter (folger kun med ved kjøp av et komplettsett med receiver)

Figur 1

Figur 2

1 Sammensetting av antennens deler

Parabolantennen blir levert delvis fertig montert, slick at kun speilet (Pos. 2) og avstandstykket (Pos. 3) ma moneres.

Begynn med Å feste speilet til AZ/EL-festet (Pos.1) med de tilhørende skruene (A). Deretter ma du Iøsne skruen (B) pa den dreibare profilen for Å montere avstandsstykket. Monter sa LNBen (pos. 5) med LNB-rørklemmen (pos. 6) pa LNB-holderen. (Se fig. 1.)

2 Montering

Valg av posisjon

a) Sorg for at du velger en monteringsposisjon med fri sikt mot sør, sik at du kan motta signaler fra satellittposisjonen ASTRA 19,2^ Ost. Bildet under hjelper deg med a finne ut om du har beregnet nok avstand til gjenstander som eventuelt kan sperre sikten, sik at du kan forhindre at disse gjenstandene svekker mottaket. Hvis du monterer antennen under en terrasse, ma du passe pa at terassen ikke sperrer for mottaket.
b) Fest veggfestet (pos. 4) vannrett der du ønsker Å montere antennen. Du bør velge festemateriell (skruer, plugger osv.) ut i fra hva slags underlag antennen monteres på, slik at den sitter godt. Siden det finnes et sö stort utvalg av murtyper, følger det ikke med noe festemateriell til montering av veggfestet.
c) Løsne skruen (C) på veggholderen, og før deretter parabolantennens avstandstykke inn i veggholderen.

Vinkel A (elevasjon)	Stigning B (cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

4. Montering av F-kontaktene

NB!

Monter F-kontaktene før du kobler til strømmen!

Vær meget forsiktig nár du kobler til F-kontaktene, sik at du unngår Å nedsette funksjonen til, eller til og med ødelegge receiveveren pga. feil montering.

Studer, i tillegg til donne teksten, ogsa figur 3.

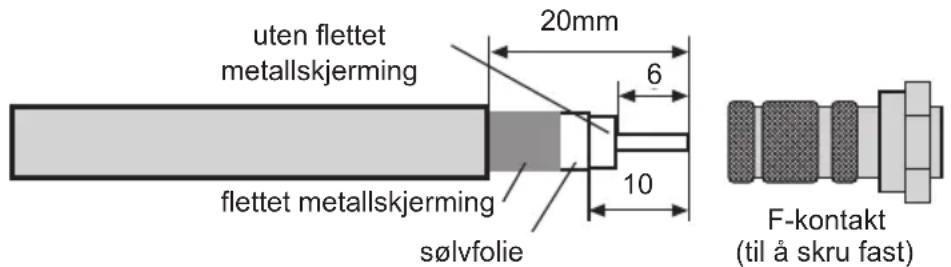

> Fjern 6 mm av isoleringen ved kabelensende ved hjelp av en skarp kniv som brukes til a skjare inn til senterlederen.Pass pa at senterlederen ikke blir skadet.
> Fjern eventuelle rester fra den flette de metallskjermingen.
> Fjern deretter 10mm av den ytre plastkappen for a avdekke den flettelede metallskjermingen.Pass pa at den flettelede metallskjermingen ilke blir skadet.

Sørg for at ingen av metallskjermingens ledninger berør senterlederen.
Skru na F-kontakten forsiktig på kabelen, helt til senterlederen er i plan med den ytre kanten til F-kontakten Kontroller en gang til at ingen av metallskjermingens ledninger berører kabelens senterleder. F-kontakten er na riktig moniert.

Figur 3

5. Innstilling av parabolantennen

Parabolantennen bør innstilles ved hjelp av et maleapparat.

Innstillingen kan ogsa utfores ved hjelp av.Var billige TechniSat SatFinders (artikkelnr: 0000/3045)

Hvis du ikke har noen av delene, kan innstillingen ogsa utføres men en vanlig digital receivever og et fjernsynsapparat. Dette gjores på folgende mæte.

1. Bruk en egnet koaksialkabel til a koble sammen LBNen og receiveiren.

2. Koble receiveren til fjernsynsapparatet, og still den inn på en kanal som er tilgengelig på den ønskede satellitten (som f.eks CNN International / ASTRA).

3. Elevasjonsvinkelen for det stedet du bor, finner du i AZ/EL-tabellen (se kapittel 6). Denne vinkelen er for eksempel for satellitten ASTRA 19,2^ Øst i byen Daun (Tyskland) 31.29^ . Siden din parabolantenne er en offset anteenne, skal du ikke stille inn den elevasjonsvinkelen som du finner i tabellen, men en vinkel som er spesielt tilpasset ditt spelil. Følgende regnestykke gir deg denne vinkelen:

Elevasjonsvinkel - offsetvinkel = den vinkelen du skal stille inn

Offset vinkelen til DigiDish 33, damit DigiDish 45 er på 30^ .
Vinkelen for bade DigiDish 33 og 45 i byen Daun (Tyskland) er altså:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

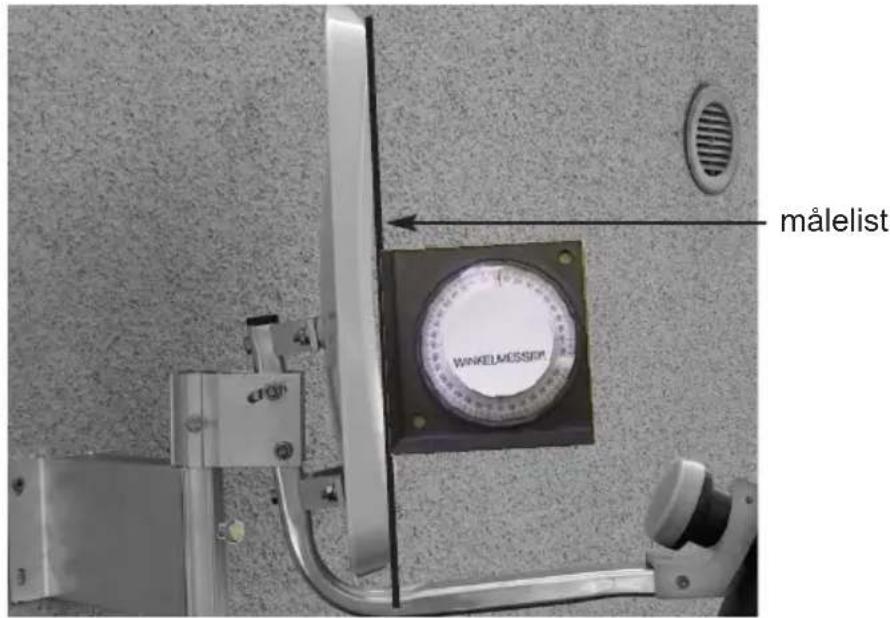

1. Løsne skruene (D) på den dreibare profilen, sik at du kan bevage parabolantennen oppover og nedover. Hold en rett list inntil speilet. (Se figur 4.) Still inn den riktige vinkelen ved hjelp av en vinkelmäler.

Figur 4

1. Løsne på skruen (C eller B) på den dreibare profilen, og sving speilet sakte østover eller vestover (azimuthvinkel), welt til receiveren mottar TV-bilder.
2. Nå på speilet fininnstilles. Da er det lurt og vise receiverens transponder info på tv-skjermen. (Se i receiverensBruksanvisning for mer informasjon.)
3. Forandre nà forsiktig Azimut- (ost/vest) og elevasjonsvinkelen til du oppnár best mulig signalkvalitet.
4. Skru til alle skruene, og pass pa at mottaket ikke svekkes av dette. Parabolantennen er na ferdig monter og nøyaktig tilpasset den ønskede satellitten.

LNB-hodets egenskaper:

Stativ til bruk på betongplater Artikkelnr: 0000/1756
