BRUKSANVISNING Digidish 45 SAT TECHNISAT
Du har valgt et kvalitetsprodukt fra TechniSat. For at kvaliteten skal holde seg i mange år, er både festene og speilet laget av aluminium.
Speilet er spesielt utviklet for mottak av de digitale signalene fra ASTRA satellittene. Les monteringsanvisningen nøye før du begynner med monteringen, slik at du kan oppnå en optimal signalkvalitet.
Kontroller også om leveransen inneholder alle delen e du trenger, før du begynner.

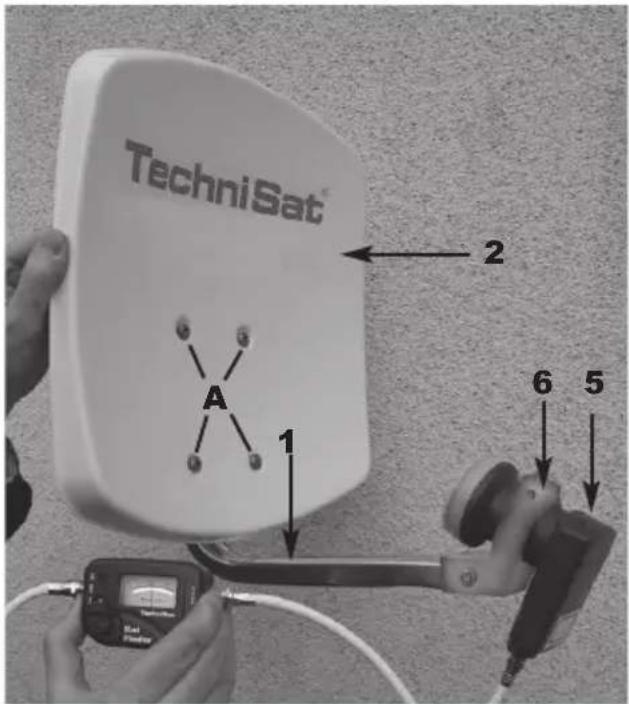

Følgende komponenter inngår i leveransen (se figur 1 og 2)
| Pos. Komponent | |
| 1 1 AZ/EL-feste med LNB-rørklemme og dreibar profil | |
| 2 1 speil | |
| 3 1 avstandsstykke | |
| 4 | 1 veggfeste*: "kort" "mellomlang" "lang"ellereller   |
| 5 1 LNB | |
| 6 1 LNB-rørklemme, 1 skrue M6x40, 1 skrue M6x16 | |
| A 4 skruer M6x15, 4 muttere M6, 4 skiver | |
| 10 m koaksialkabel med F-kontakter (følger kun med ved kjøp av et komplett sett med receiver) | |
Figur 1
Figur 2
1 Sammensetning av antennens deler
Parabolantennen blir levert delvis ferdig montert, slik at kun speilet (Pos. 2) og avstands-stykket (Pos. 3) må monteres.

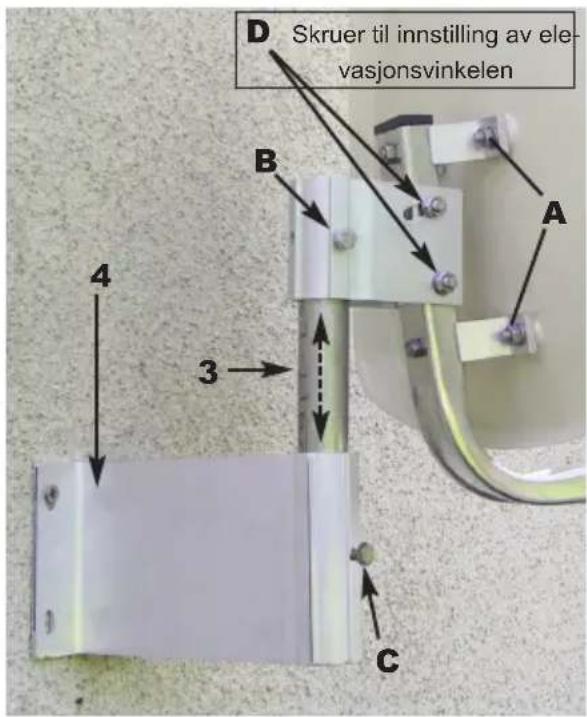

Begynn med å feste speilet til AZ/EL-festet (Pos.1) med de tilhørende skruene (A). Deretter må du løsne skruen (B) på den dreibare profilen for å montere avstandsstykket. Monter så LNBen (pos. 5) med LNB-rørklemmen (pos. 6) på LNB-holderen. (Se fig. 1.)
2 Montering
Valg av posisjon
a) Sørg for at du velger en monteringsposisjon med fri sikt mot sør, slik at du kan motta signaler fra satellittposisjonen ASTRA 19,2° ∅st.

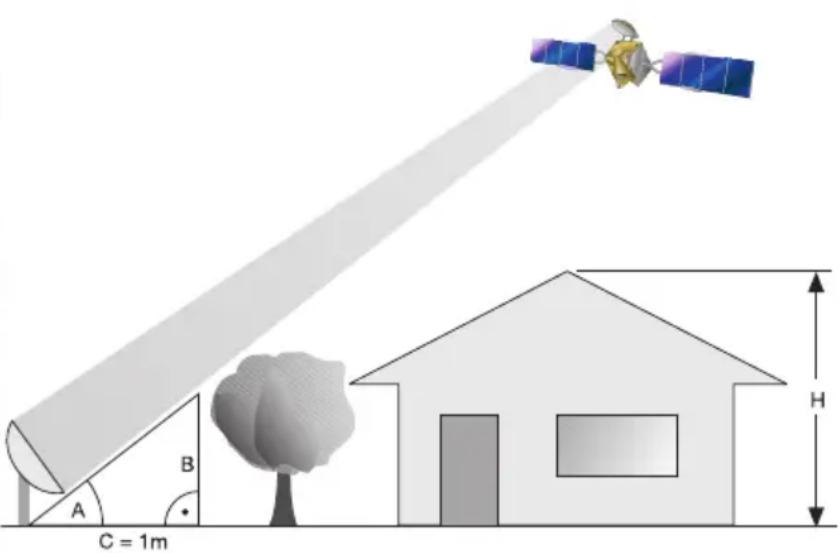

Bildet under hjelper deg med å finne ut om du har beregnet nok avstand til gjenstander som eventuelt kan sperre sikten, slik at du kan forhindre at disse gjenstandene svekker mottaket. Hvis du monterer antennen under en terrass e, må du passe på at terassen ikke sperrer for mottaket.
b) Fest veggfestet (pos. 4) vannrett der du ønsker å montere antennen.
Du bør velge festemateriell (skruer, plugger osv.) ut i fra hva slags underlag antennen monteres på, slik at den sitter godt. Siden det finnes et så stort utvalg av murtyper, følger det ikke med noe feste-materiell til montering av veggfestet.
c) Løsne skruen (C) på veggholderen, og før deretter parabolantennens avstands-
stykke inn i veggholderen.
| Vinkel A (elevasjon) | Stigning B (cm per m) |
| 22° 40,40 | |
| 24° 44,52 | |
| 26° 48,77 | |
| 28° 53,17 | |
| 29° 55,40 | |
| 30° 57,74 | |
| 31° 60,00 | |
| 32° 62,49 | |
| 33° 64,90 | |
| 34° 67,45 | |
| 35° 70,02 | |
| 36° 72,65 | |
| 37° 75,36 | |
| 38° 78,13 |
Pass på å følge de europeiske normene og VDE-bestemmelsene angående elektrisk sikkerhet (f.eks. VDE 0855, del 1).
Spør om dette i din faghandel ved behov.
4. Montering av F-kontaktene
NB!
Monter F-kontaktene før du kobler til strømmen!
Vær meget forsiktig når du kobler til F-kontaktene, slik at du unngår å nedsette funksjonen til, eller til og med ødelegge receiveren pga. feil m ontering.
Studer, i tillegg til denne teksten, også figur 3.

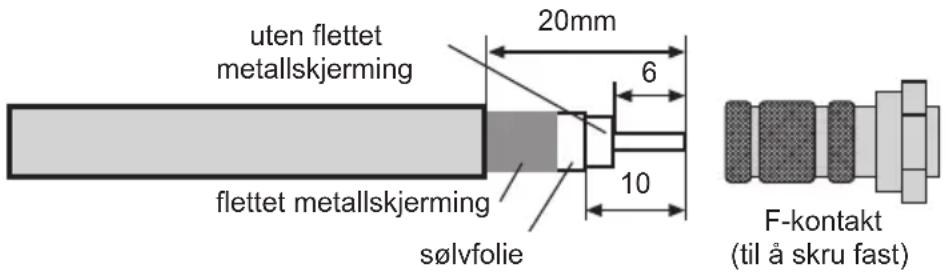

Fjern 6 mm av isoleringen ved kabelens ende ved hjelp av en skarp kniv som brukes til å skjære inn til senterlederen. Pass på at senterlederen ikke blir skadet.
Fjern eventuelle rester fra den flettede metallskjermingen.
Fjern deretter 10 mm av den ytre plastkappen for å avdekke den flettede metallskjermingen. Pass på at den flettede metallskjermingen ikke blir skadet.
Sørg for at ingen av metallskjermingens ledninger berører senterlederen.
Skru nå F-kontakten forsiktig på kabelen, helt til senterlederen er i plan med den ytre kanten til F-kontakten Kontroller en gang til at ingen av metallskjermingens ledninger berører kabelens senterleder. F-kontakten er nå riktig montert.
Figur 3
5. Innstilling av parabolantennen
Parabolantennen bør innstilles ved hjelp av et måleapparat.
Innstillingen kan også utføres ved hjelp av vår billige TechniSat SatFinders (artikkelnr: 0000/3045)
Hvis du ikke har noen av delene, kan innstillingen også utføres men en vanlig digital receiver og et fjernsynsapparat. Dette gjøres på følgende måte.
- Bruk en egnet koaksialkabel til å koble sammen LBNen og receiveren.
-
Koble receiveren til fjernsynsapparatet, og s till den inn på en kanal som er tilgjengelig på den ønskede satellitten (som f.eks CNN International / ASTRA).
-
Elevasjonsvinkelen for det stedet du bor, finner du i AZ/EL-tabellen (se kapittel 6).
Denne vinkelen er for eksempel for satellitten ASTRA 19,2° ∅st i byen Daun (Tyskland) 31.29°.
Siden din parabolantenne er en offset antenne, skal du ikke stille inn den elevas- jonsvinkelen som du finner i tabellen, men en vinkel som er spesielt tilpasset ditt speil. Følgende regnestykke gir deg denne vinkelen:
Elevasjonsvinkel - offsetvinkel = den vinkelen du skal stille inn
Vinkelen for både DigiDish 33 og 45 i byen Daun (Tyskland) er altså:
$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

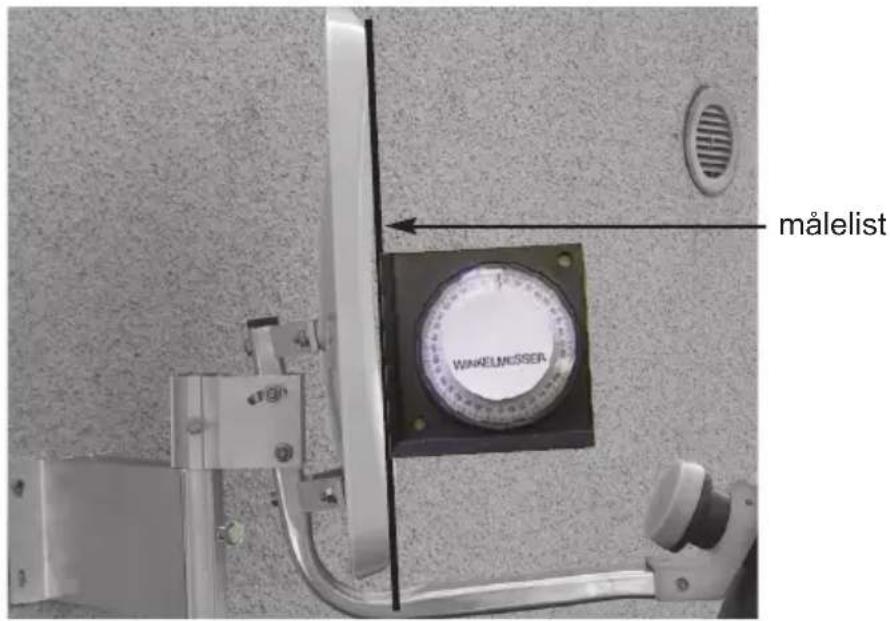

- Løsne skruene (D) på den dreibare profilen, slik at du kan bevege parabolantennen oppover og nedover. Hold en rett list inntil speilet. (Se figur 4.) Still inn den riktige vinkelen ved hjelp av en vinkelmåler.
Figur 4
-
Løsne nå skruen (C eller B) på den dreibare profilen, og sving speilet sakte østover eller vestover (azimutvinkel), helt til receiveren mottar TV-bilder.
-
Nå må speilet fininnstilles. D a er det lurt og vise receiverens transponder info på tv-skjermen. (Se i receiverens bruksanvisning for mer informasjon.)
-
Forandre nå forsiktig Azimut- (øst/vest) og elevasjonsvinkelen til du oppnår best mulig signalkvalitet.
-
Skru til alle skruene, og pass på at mottaket ikke svekkes av dette. Parabolantennen er nå ferdig montert og nøyaktig tilpasset den ønskede satellitten.
LNB-hodets egenskaper:
Stativ til bruk på betongplater Artikkelnr: 0000/1756
Dette produktet er merket med CE-symbolet og oppfyller kravene fra alle EU normene.
Med forbehold om forandringer og trykkfeil. Oppdatert 06/12
