Produkttyp	Parabolantenn
Märke	TechniSat
Modell	Digidish 45 SAT
Reflektordiameter	45 cm
Reflektormaterial	Aluminium
Offsetvinkel	30°
Justerbar elevationsvinkel	22° till 38° (beroende på plats)
LNB-frekvenser	Lågband: 9750 MHz, Högband: 10600 MHz
Bandomkoppling	22 kHz-signal
Monteringstyp	Vägg (fäste ingår) eller på mast (tillbehör)
Leveransomfattning	Reflektor, AZ/EL-fäste, kopplingsdel, väggfäste, LNB-huvud, fästkrage, skruvar, koaxialkabel 10 m (beroende på kit)
Tillvalstillbehör	Mastadapter, balkongfäste, sugfot, fäste för betongplattor
Uppskattad vikt	Cirka 2,5 kg
Strömförsörjning	Via koaxialkabeln (spänning 13/18 V från mottagaren)
Underhåll och rengöring	Rengör med en mjuk, torr trasa; undvik slipmedel eller lösningsmedel
Säkerhet	Följ VDE-standarder (0855 del 1); installation av F-kontakter spänningslöst
Reservdelar och reparerbarhet	LNB-huvud, fäste, koaxialkabel, fästkrage; enkel komponentbyte
Certifiering	CE-märkning, överensstämmer med europeiska standarder
Garanti	Enligt distributörens villkor (inte specificerat i manualen)

Vanliga frågor - Digidish 45 SAT TECHNISAT

Hur installerar jag parabolanten TechniSat Digidish 45?

Följ stegen: montera reflektorn på AZ/EL-fästet med medföljande skruvar, fäst LNB-huvudet med kragen, installera sedan väggfästet på en öppen plats mot söder. Använd elevationstabellen för att justera vinkeln enligt din plats.

Vilken elevationsvinkel ska ställas in för att fånga Astra 19.2°E?

Elevationsvinkeln beror på din position. Till exempel i Daun är den 31,29°. Eftersom reflektorn har en offset på 30° är vinkeln att ställa in 1,29°. Konsultera tabellen i manualen för din stad.

Hur ansluter jag koaxialkabeln till LNB-huvudet?

Skala kabeln 6 mm för kärnan och 10 mm för flätan, skruva fast F-kontakten utan att flätan vidrör kärnan. Se till att installationen är spänningslös.

Kan jag använda denna antenn för andra satelliter än Astra?

Ja, parabolantennen kan fånga andra satelliter om du riktar den korrekt. LNB-huvudet är anpassat för standardfrekvenser (LOF 9750/10600 MHz). Justera azimut och elevation därefter.

Vad gör jag om jag inte får någon signal?

Kontrollera att det inte finns hinder, att elevationsvinkeln är korrekt, att LNB-huvudet är ordentligt fastsatt och att kabeln är korrekt monterad. Använd en SatFinder eller en mottagare med kvalitetsindikator.

Tål antennen väder och vind?

Ja, reflektorn i aluminium är utformad för att motstå utomhusförhållanden. Se till att alla skruvar är ordentligt åtdragna och att anslutningarna är täta.

Hur rengör jag parabolantennen?

Använd en mjuk, torr trasa. Undvik kemikalier eller slipmedel som kan skada ytan. Rengör regelbundet för att bibehålla god mottagning.

Vilken är matningsspänningen för LNB-huvudet?

LNB-huvudet strömförsörjs via satellitmottagaren via koaxialkabeln. Spänningen varierar mellan 13 V (vertikal polarisation) och 18 V (horisontell polarisation).

Kan jag byta ut LNB-huvudet?

Ja, LNB-huvudet är utbytbart. Skruva loss fästkragen och ersätt den med ett kompatibelt standard LNB-huvud (LOF 9750/10600 MHz). Kontrollera kompatibiliteten med din mottagare.

Vilka tillbehör finns tillgängliga för denna antenn?

Du kan köpa en adapter för mastmontering (ref. 0000/0500), ett balkongfäste (ref. 0000/1751 eller 0000/1755), en sugfot (ref. 0000/1758) eller ett fäste för betongplattor (ref. 0000/1756).

BRUKSANVISNING Digidish 45 SAT TECHNISAT

du har köpt en kvalitetsprodukt från TechniSat. För att bevara produktens kvalitet under många år är hållare och parabolantenn tillverkade av aluminium.

Parabolantennen är avsedd för mottagning av digitala signaler från ASTRA-satelliterna. Läs igenom monteringsanvisningen noggrant innan du monterar parabolantennen så att du får optimal mottagning.

Kontrollera att alla delar i utomhusenhete n medföljer innan du påbörjar monteringen.

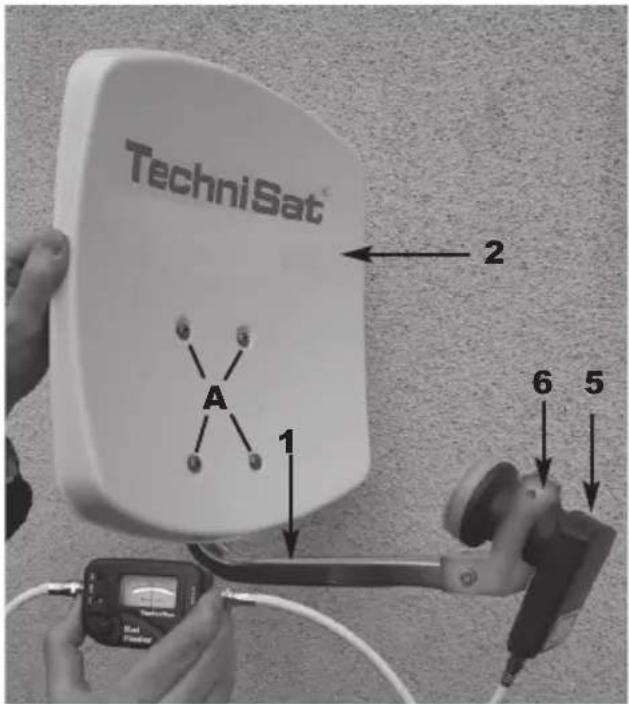

Leveransomfattning (se bild 1 och 2)

Pos. Artikel
1 1 AZ/EL-hållare med LNB-fästring och beslag
2 1 parabolantenn
3 1 arm
4	1 väggfäste* kort medel långtellereller
5 1 LNB
6 1 LNB-fästring, 1 skruv M6x40, 1 skruv M6x16
A 4 skruvar M6x15, 4 muttrar M6, 4 brickor
	10 m koaxialkabel med F-kontakter (ingår endast i kompletta set inkl. mottagare)

Bild 1

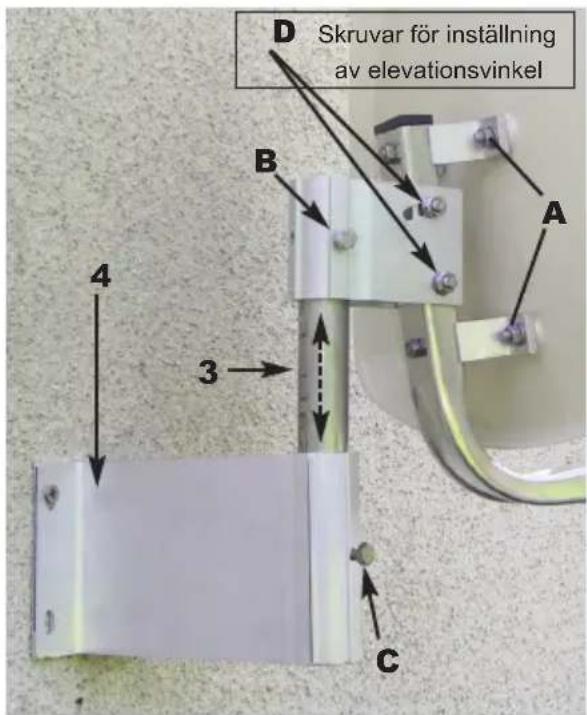

Bild 2

Utomhusenheten är delvis förmonterad vid leveransen så att du endast behöver montera parabolantennen (Pos. 2) och armen (Pos. 3).

Fäst parabolantennen på AZ/EL-hållaren (Pos. 1) med hjälp av skruvarna (A). Lossa därefter skruven (B) på beslaget för att montera armen. Montera LNB:t (Pos. 5) på LNB-fästet med hjälp av LNB-fästringen (Pos. 6) enligt bild 1.

2 Installation

Val av plats

a) Kontrollera att det är fri sikt mot söder för att ta emot satellitposition ASTRA 19,2° öst från avsedd monteringsplats. Med hjälp av informationen i rutan nedan kan du se om du har tillräckligt avständ till ett närliggande hinder för att undvika att mottagningen försämras. Kontrollera att parabolantennen inte skuggas av utskjutande tak vid montering under balkong.

b) Montera väggfästet (Pos. 4) vågrätt på den utvalda platsen. För att säkerställa optimalt fäste ska du välja fästmaterial (skruvar, pluggar etc.) som passar till monteringsytan. På grund av att det finns så många olika murverk ingår inget fästmaterial för montering av väggfäste.

c) Lossa skruven (C) på väggfästet och sätt fast utomhusenheten med armen.

Vinkel A (elevation)	Stigning B (cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

Vid installationen ska gällande Europastandarder och bestämmelser för att säkerställa elektrisk säkerhet följas (t.ex. VDE 0855, del 1).

Fråga din fackhandlare om du har några frågor.

4. Montering av F-kontakter

Varning!

Dra ur mottagarens nätsladd innan du monterar F-kontakterna!

Var försiktig när du monterar F-kontakterna så att inga funktionsstörningar uppkommer eller att satellitmottagaren går sönder på grund av att kontakten inte monterats korrekt.

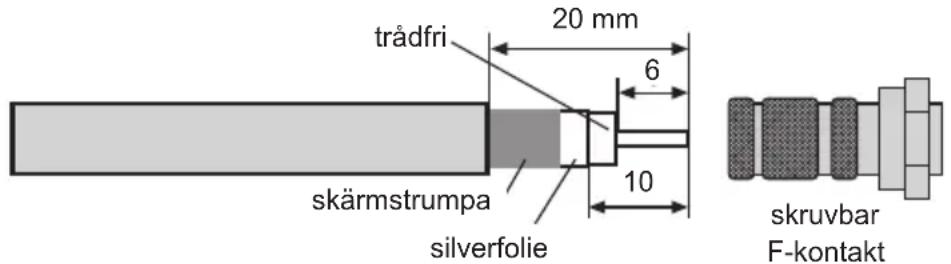

Se text och bild 3.

Ta bort 6 mm av kabeländens mantel ned till mittledaren med hjälp av en vass kniv. Kontrollera att mittledaren inte skadas.
Ta bort de utskjutande trådarna från skärmstrumpan.
Ta bort 10 mm av den yttre plastmanteln för att frilägga skärmstrumpan. Kontrollera att skärmstrumpan inte skadas.
Se till att inga trådar från skärmstrumpan kommer i kontakt med mittledaren.
Skruva försiktigt på F-kontakten på kabeln tills mittledaren är i jämhöjd med F-kontaktens framkant.

Kontrollera återigen att inga trådar från skärmstrumpan berör kabelns mittledare.

F-kontakten är nu korrekt monterad.

Bild 3

Utomhusenheten ska riktas med hjälp av ett mätinstrument.

Det går även att rikta enheten med en SatFinder från TechniSat (artikelnr 0000/3045).

Om dessa inte finns tillgängliga kan du även använda en digitalmottagare och en TV på följande sätt:

1. Anslut LNB:t och mottagaren med en passande koaxialkabel.

2. Anslut mottagaren till TV:n och ställ in mottagaren på en programplats där ett program från den önskade satelliten ska tas emot (t.ex. ARD för ASTRA).

3. Kontrollera elevationsvinkeln för din ort i AZ/EL-tabellen (se avsnitt 6). För satelliterna ASTRA 19,2° öst är vinkeln exempelvis 31,29° i tyska Daun. Eftersom utomhusenheten är en offsetparabol ställs inte den avlästa elevationsvinkeln in, utan en vinkel som är anpassad för parabolantennen. Den räknas ut enligt följande:

Elevationsvinkel - offsetvinkel = Vinkel som ska ställas in

Offsetvinkeln för DigiDish 33 och DigiDish 45 är 30°. För DigiDish 33 och 45 blir vinkeln i t.ex. Daun därmed

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

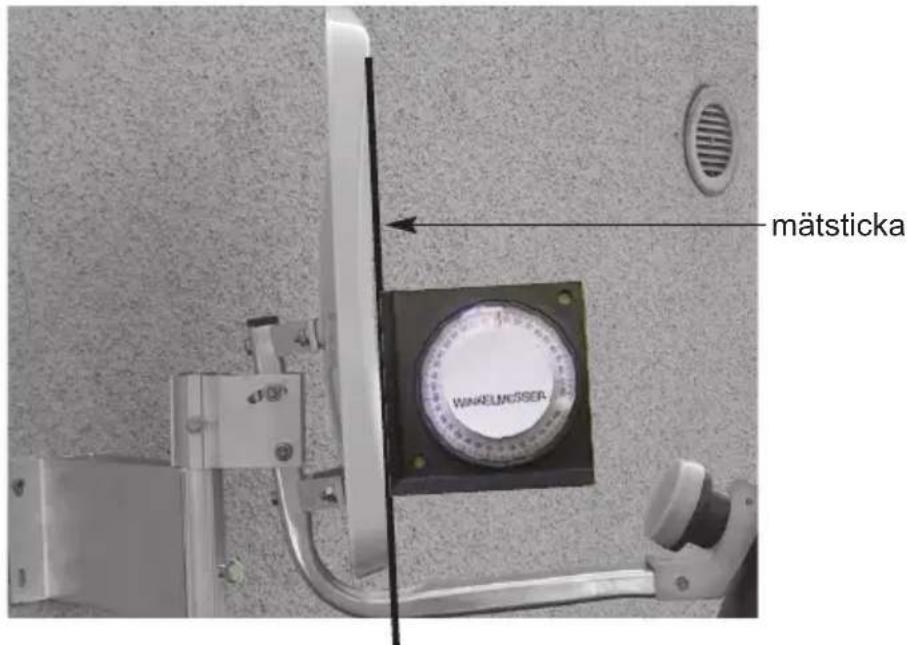

1. Lossa skruvarna (D) på beslaget så att du kan justera utomhusenheten. Placera en rak mätsticka över parabolantennen enligt bild 4. Ställ in uppmätt vinkel med hjälp av en gradskiva.

Bild 4

1. Lossa skruven (C) och (B) på beslaget och vrid parabolantennen längsamt i östlig eller västlig riktning (azimutvinkel) tills du tar emot TV-bilden från mottagaren.
2. Nu behöver parabolantennen finjusteras. Läs äve n igenom informationen om transpondern (se bruksanvisningen för digitalmottagaren).
3. Ändra försiktigt azimut- och elevationsvinkeln så att du får maximalt utslag på mätaren.
4. Dra åt alla skruvar men se till att mottagningen inte försämras. Parabolantennen är nu färdigmonterad och optimalt riktad mot önskad satellit.

Omkoppling Low/High Band 22 kHz-signal från mottagaren

Tillbehör

Rörfäste för montering på mast Art.nr 0000/0500

Balkongstativ Art.nr 0000/1751

Hållare med sugpropp Art.nr 0000/1758

Balkongstativ Art.nr 0000/1755

Stativ för betongplatta Art.nr 0000/1756

Denna produkt är CE-märkt och uppfyller alla erforderliga EU-standarder.

Med förbehåll för ändringar och tryckfel. Version 06/12
