BRUKSANVISNING Viotenne 55 TECHNISAT

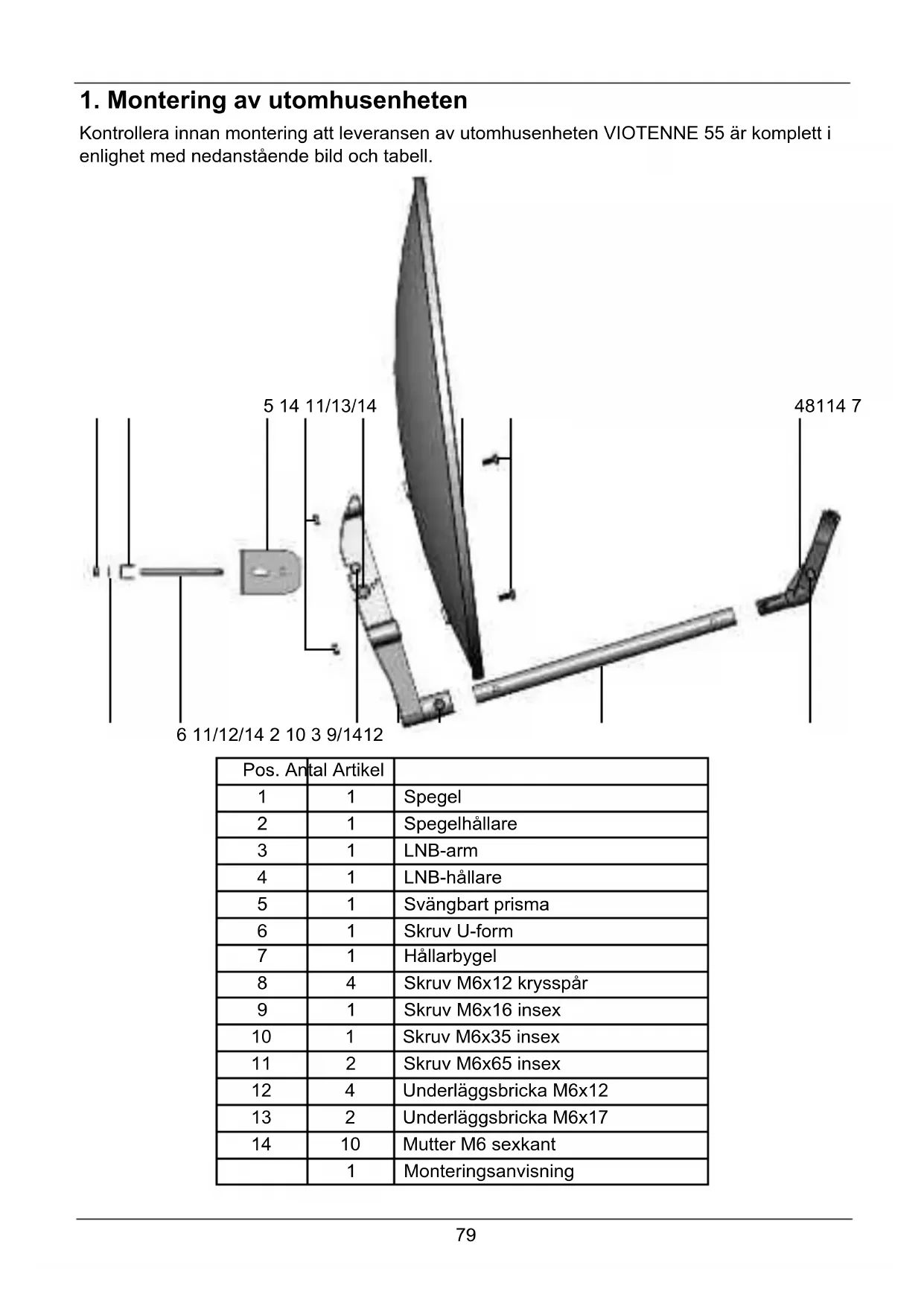

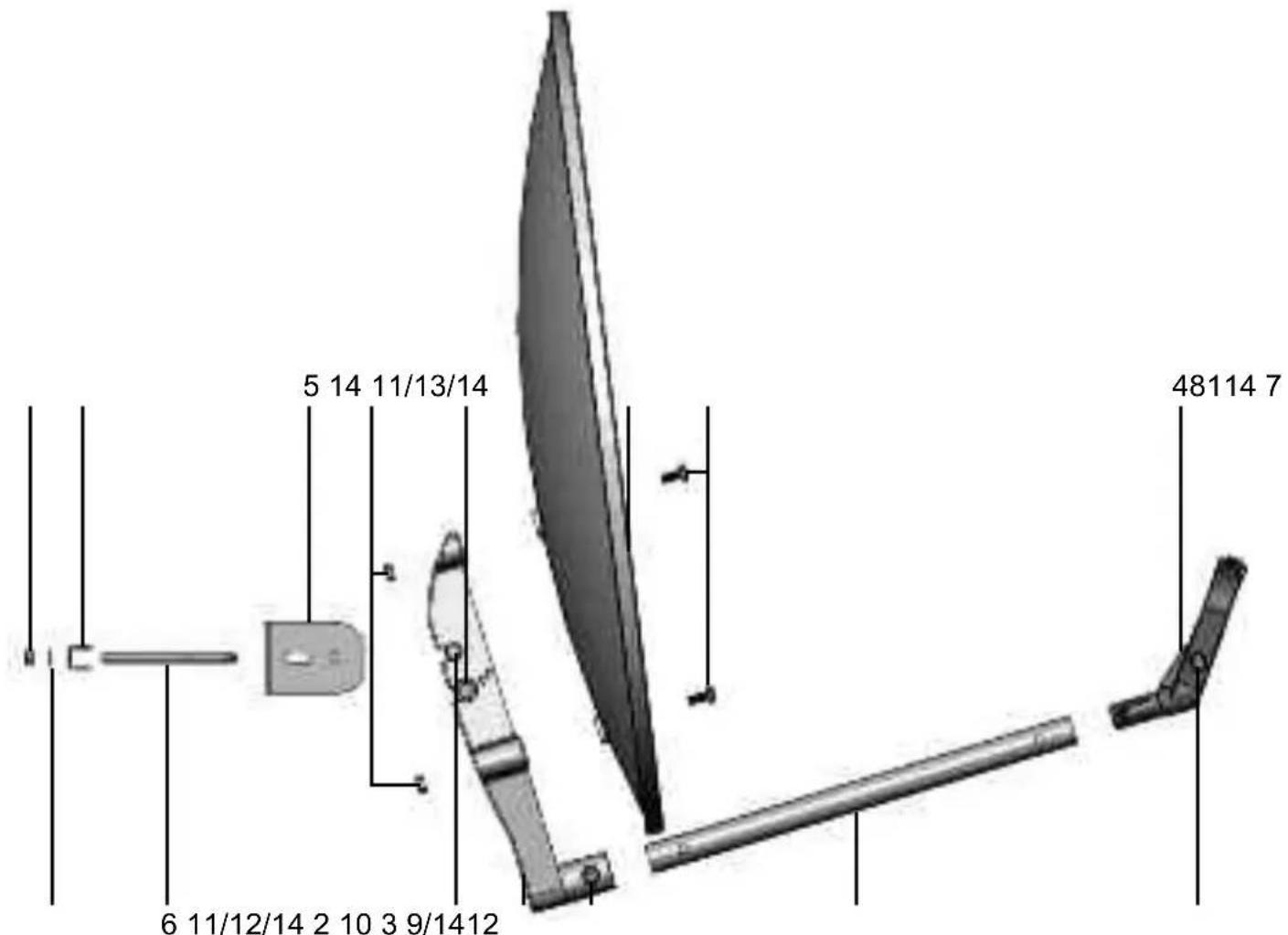

SV1. Montering av utomhusenheten Kontrollera innan montering att leveransen av utomhusenheten VIOTENNE 55 är komplett i enlighet med nedanstående bild och tabell.

6 11/12/14 2 10 3 9/1412 5 14 11/13/14 Pos. Antal Artikel 1 1 Spegel 2 1 Spegelhållare 3 1 LNB-arm 4 1 LNB-hållare 5 1 Svängbart prisma 6 1 Skruv U-form 7 1 Hållarbygel 8 4 Skruv M6x12 krysspår 9 1 Skruv M6x16 insex 10 1 Skruv M6x35 insex 11 2 Skruv M6x65 insex 12 4 Underläggsbricka M6x12 13 2 Underläggsbricka M6x17 14 10 Mutter M6 sexkant 1 Monteringsanvisning 79Montera utomhusenheten på följande sätt: Montera hållarbygeln i det svängbara prismat > Stick skruven 6 genom det svängbara prismats långsmala hål 5, så att gängningen pekar bort från det svängbara prismat. > Sätt hållarbygeln 7 på skruven 6, såsom visas på bilden. > Sätt underläggsbrickorna 12 på skruvens båda gängade ändar 6 och skruva på en mutter 14 några varv i vardera änden. Montera svängbart prisma på spegelhållare > Sätt på det svängbara prismat 5 på spegelhållaren 2, så att det svängbara prismats hål 5 och spegelhållarens övre hål 2 ligger ovanpå varandra. > Stick en skruv 11 genom en underläggsbricka 12 och det svängbara prismats hål 5. > Sätt en underläggsbricka 12 på skruven 11 på den andra sidan, skruva på en mutter 14 på gängningen och dra åt lätt. > Vrid det svängbara prismat 5 till en sådan position att det svängbara prismats 5 nedre hörn pekar mot den elevationsvinkel EL, som motsvarar platsen där du befinner dig. > Stick in den andra skruven 11 genom en underläggsbricka 13 och hålet i spegelhållaren 2 under det svängbara prismat 5. > Sätt en underläggsbricka 13 på skruven 11 på den andra sidan, skruva på en mutter 14 på gängningen och dra åt lätt. Montera spegel på spegelhållare > Håll spegeln 1 framför spegelhållaren 2 såsom visas på bilden. > Stick in muttrarna 14 i spegelhållarens 2 iordninggjorda hål. > Skruva ihop 8 spegeln 1 med spegelhållaren 2 med hjälp av de 4 skruvarna. Montera LNB-arm på spegelhållare > Stick in LNB-armen 3 i öppningen på spegelhållarens 2 framsida och skjut in den till anslaget så att den sitter utan spel i öppningen. Underlätta genom att i förekommande fall knacka lätt framifrån på LNB-armen 3. Se dock till att LNB-armen 3 inte böjs. > Stick skruven 10 genom hålet och skruva in den i en mutter 14. Montera LNB på LNB-armen > Skilj LNB-hållarens 4 båda delar åt och ta bort de båda kopplingsstagen. > Haka i LNB-hållarens 4 båda delar på ovansidan i varandra. > Lägg LNB i LNB-hållarens 4 öppning (LNB-anslutningarna ska vara riktade nedåt) och fäll ihop den. > Stick in en mutter 14 i LNB-hållaren och skruva ihop den med skruven 9. > Sätt på LNB-hållaren 4 på LNB-armen 3 och se till att den hakar fast i LNB-armen 3.

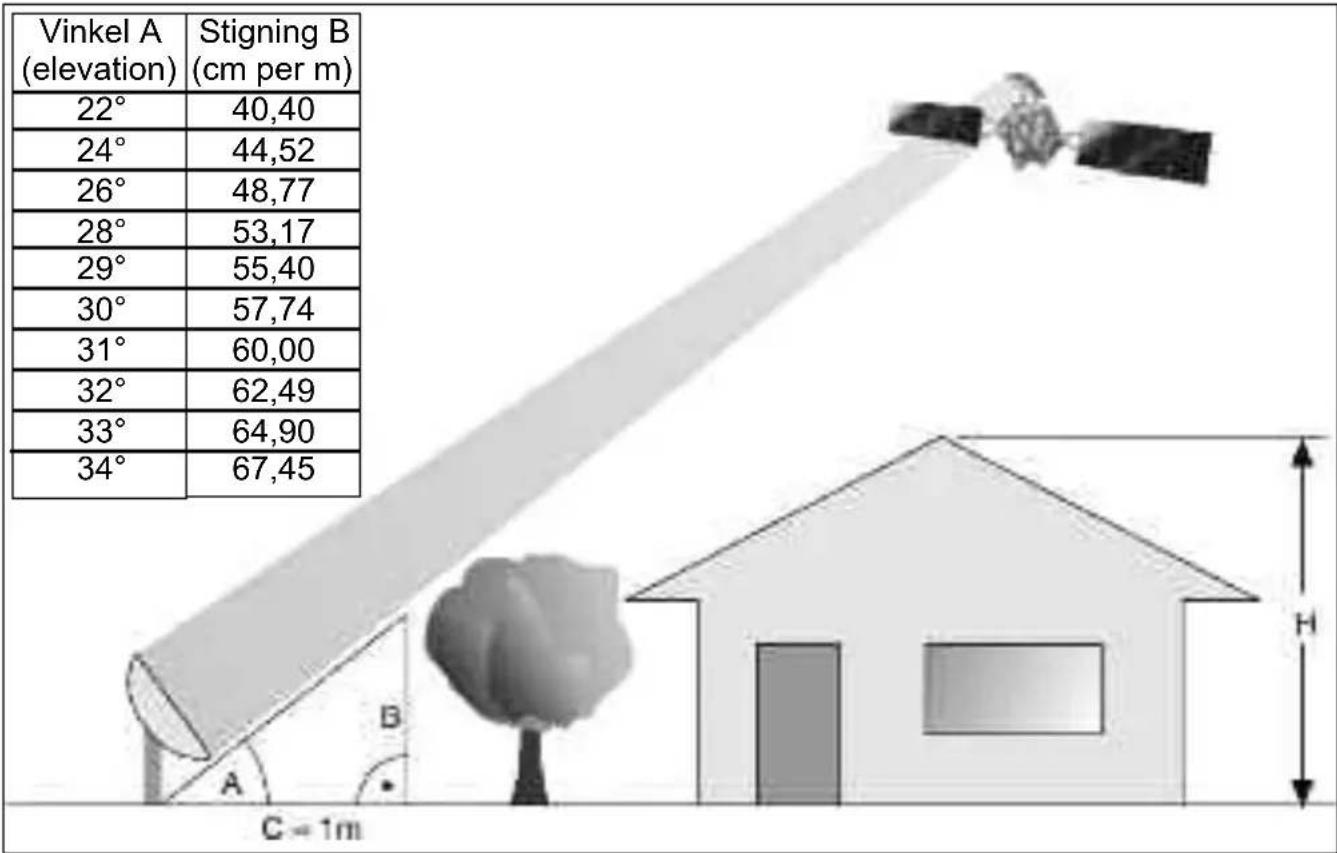

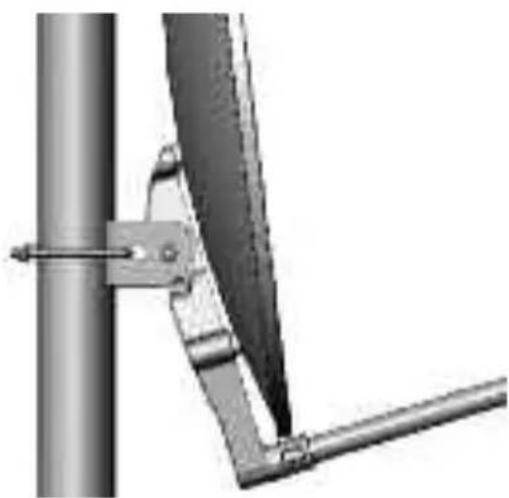

SV2. Uppbyggnad Placering Kontrollera att det finns fri sikt från monteringsplatsen och i riktning söderut för att kunna ta emot signaler från satellitpositionen ASTRA 19° ost. Med hjälp av nedanstående grafik kan du se om det finns tillräckligt med avstånd till ett intilliggande hinder för att förhindra att det orsakar en försvagning av mottagningen. Kontrollera att spegeln inte skuggas av ett utstickande tak vid montering på en terrass eller en balkong. Utomhusenheten bör monteras på en speciell lodrät stående mast (diameter 42 mm) eller vägghållare. Vinkel A (elevation) 22° 24° 26° 28° 29° 30° 31° 32° 33° 34° Stigning B (cm per m) 40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

813. Säkerhetsanvisningar

Vid installationen ska gällande Europanormer och VDE-bestämmelser följas för att säkerställa den elektriska säkerheten (t.ex. VDE 0855, del 1). Konsultera din fackhandlare gällande dessa frågor.

4. Montering av F-stickkontakterna

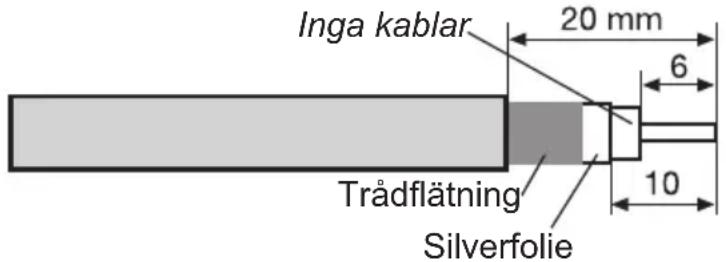

Observera! Montera F-stickkontakterna när mottagningsanläggningen är strömlös. Var mycket försiktig vid montering av F-stickkontakterna för att undvika funktionsstörningar eller att satellitmottagaren förstörs av en felaktig stickkontaktsmontering. > Ta bort 6 mm av kabeländens isolering ned till den inre ledaren, med hjälp av en vass kniv. Var noga med att inte skada den inre ledaren. > Ta bort utstående trådar från avskärmningsflätningen. Ta bort 10 mm av den yttre plastmanteln tills avskärmningsflätningen är frilagd, men utan att skada den. > Var noga med att inga trådar från avskärmningsflätningen vidrör den inre ledaren. > Vrid nu försiktigt F-stickkontakten på kabeln tills den inre ledaren avslutas i jämnhöjd med F-stickkontaktens främre rand. Kontrollera avslutningsvis att ingen tråd från avskärmningsflätningen rör vid kabelns inre ledare. F-stickkontakten har nu monterats korrekt Vid användning av Crimp-F-stickkontakter ska respektive tillverkares monteringssätt och anvisningar beaktas. Inga kablar Trådflätning Silverfolie Skruvbar F-stickkontakt

SV5. Rikta utomhusenheten Utomhusenheten bör riktas med hjälp av en mätare. Den kan också riktas med hjälp av en satellitsökare. Om ingen av dessa utrustningar finns, kan riktningen genomföras på följande sätt med hjälp av en mottagare och en TV.

1. Anslut LNB och mottagaren till varandra med en lämplig koaxialkabel.

2. Anslut mottagaren till TV:n och ställ in mottagaren på en programplats på vilken ett

program på den önskade satelliten kan tas emot (t.ex. ARD på ASTRA).

3. Ställ in respektive vinkel, som motsvarar där du befinner dig med hjälp av den

inpräglade skalan och fixera spegeln (gradskalans referenspunkt är det svängbara prismats nedre hörn).

4. Vrid spegeln långsamt i östlig eller västlig riktning (azimutvinkel) tills den inställda

5. Nu ska spegeln fininställas. För att kunna göra det är det lämpligt att aktivera

mottagarens statusvisning (med signalnivå och signalkvalitet). (Se mottagarens anvisning.

6. Ändra försiktigt azimut- (öst/väst) och elevationsvinkeln så att signalnivån och

signalkvaliteten visar ett så kraftigt utslag som möjligt.

7. Dra åt alla skruvar och kontrollera att mottagningen inte försämras.

Spegeln är nu färdigmonterad och optimalt inställd på önskad satellit.

Produkten är CE-märkt och uppfyller därmed alla gällande EU-normer. Med reservation för ändringar och tryckfel. Version 10/04 Reproduktion och mångfaldigande endast med utgivarens tillstånd. VIOTENNE är ett registrerat varumärke som tillhör Viola Digital GmbH Nordstraße 4 D-39418 Staßfurt Tyskland 100311V1_77-0030-00 SVVIOTENNE 55 Asennusohje
