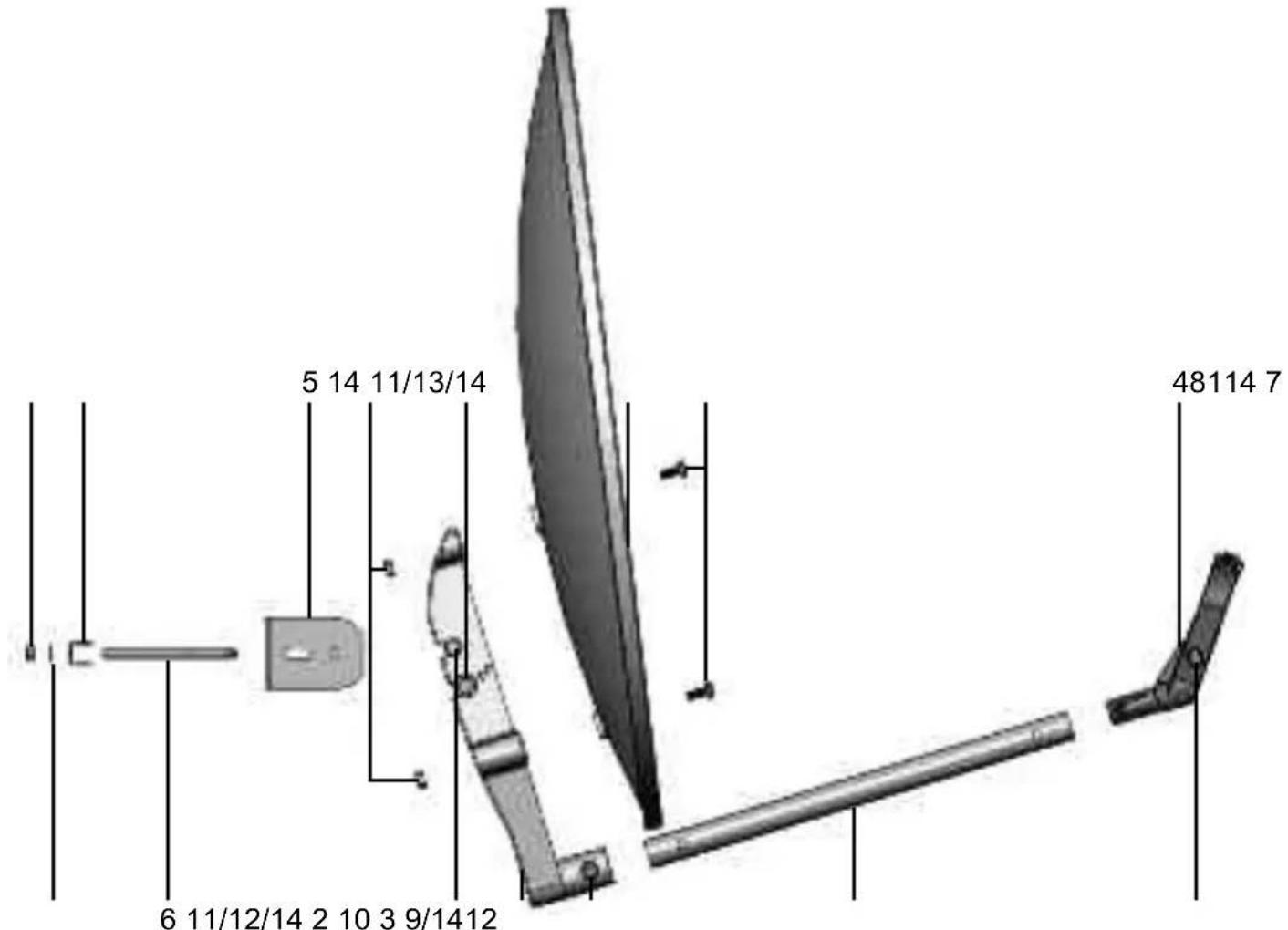

SL1. Namestitev zunanje enote Pred začetkom namestitve preverite s pomočjo spodaj prikazanih slik in razpredelnic, ali so priloženi vsi deli zunanje enote VIOTENNE 55.

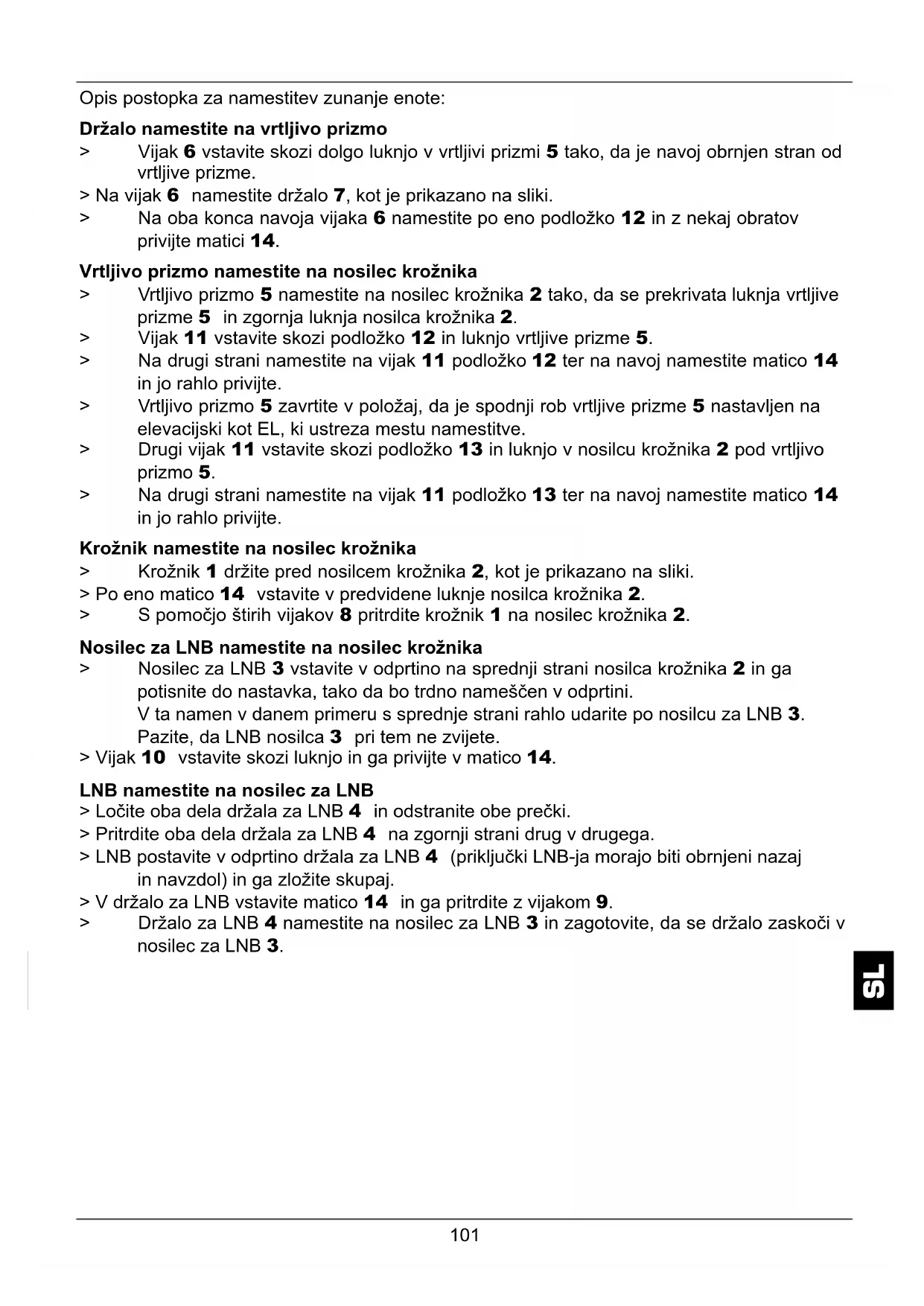

6 11/12/14 2 10 3 9/1412 5 14 11/13/14 Št. Kos Izdelek 1 1 Krožnik 2 1 Nosilec krožnika 3 1 Nosilec za LNB 4 1 Držalo za LNB 5 1 Vrtljiva prizma 6 1 U-vijak 7 1 Držalo 8 4 Vijak s križno zarezo M6 x 12 9 1 Imbus vijak M6 x 16 10 1 Imbus vijak M6 x 35 11 2 Šestrobi vijak M6x65 12 4 Podložka M6 x 12 13 2 Podložka M6 x 17 14 10 Šestroba matica M6 1 Navodila za namestitev 100Opis postopka za namestitev zunanje enote: Držalo namestite na vrtljivo prizmo > Vijak 6 vstavite skozi dolgo luknjo v vrtljivi prizmi 5 tako, da je navoj obrnjen stran od vrtljive prizme. > Na vijak 6 namestite držalo 7, kot je prikazano na sliki. > Na oba konca navoja vijaka 6 namestite po eno podložko 12 in z nekaj obratov privijte matici 14. Vrtljivo prizmo namestite na nosilec krožnika > Vrtljivo prizmo 5 namestite na nosilec krožnika 2 tako, da se prekrivata luknja vrtljive prizme 5 in zgornja luknja nosilca krožnika 2. > Vijak 11 vstavite skozi podložko 12 in luknjo vrtljive prizme 5. > Na drugi strani namestite na vijak 11 podložko 12 ter na navoj namestite matico 14 in jo rahlo privijte. > Vrtljivo prizmo 5 zavrtite v položaj, da je spodnji rob vrtljive prizme 5 nastavljen na elevacijski kot EL, ki ustreza mestu namestitve. > Drugi vijak 11 vstavite skozi podložko 13 in luknjo v nosilcu krožnika 2 pod vrtljivo prizmo 5. > Na drugi strani namestite na vijak 11 podložko 13 ter na navoj namestite matico 14 in jo rahlo privijte. Krožnik namestite na nosilec krožnika > Krožnik 1 držite pred nosilcem krožnika 2, kot je prikazano na sliki. > Po eno matico 14 vstavite v predvidene luknje nosilca krožnika 2. > S pomočjo štirih vijakov 8 pritrdite krožnik 1 na nosilec krožnika 2. Nosilec za LNB namestite na nosilec krožnika > Nosilec za LNB 3 vstavite v odprtino na sprednji strani nosilca krožnika 2 in ga potisnite do nastavka, tako da bo trdno nameščen v odprtini. V ta namen v danem primeru s sprednje strani rahlo udarite po nosilcu za LNB 3. Pazite, da LNB nosilca 3 pri tem ne zvijete. > Vijak 10 vstavite skozi luknjo in ga privijte v matico 14. LNB namestite na nosilec za LNB > Ločite oba dela držala za LNB 4 in odstranite obe prečki. > Pritrdite oba dela držala za LNB 4 na zgornji strani drug v drugega. > LNB postavite v odprtino držala za LNB 4 (priključki LNB-ja morajo biti obrnjeni nazaj in navzdol) in ga zložite skupaj. > V držalo za LNB vstavite matico 14 in ga pritrdite z vijakom 9. > Držalo za LNB 4 namestite na nosilec za LNB 3 in zagotovite, da se držalo zaskoči v nosilec za LNB 3.

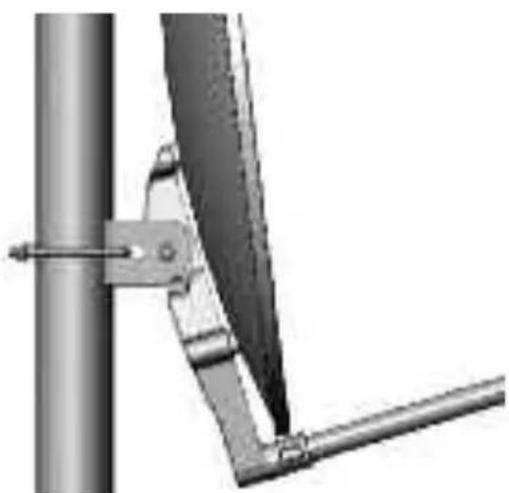

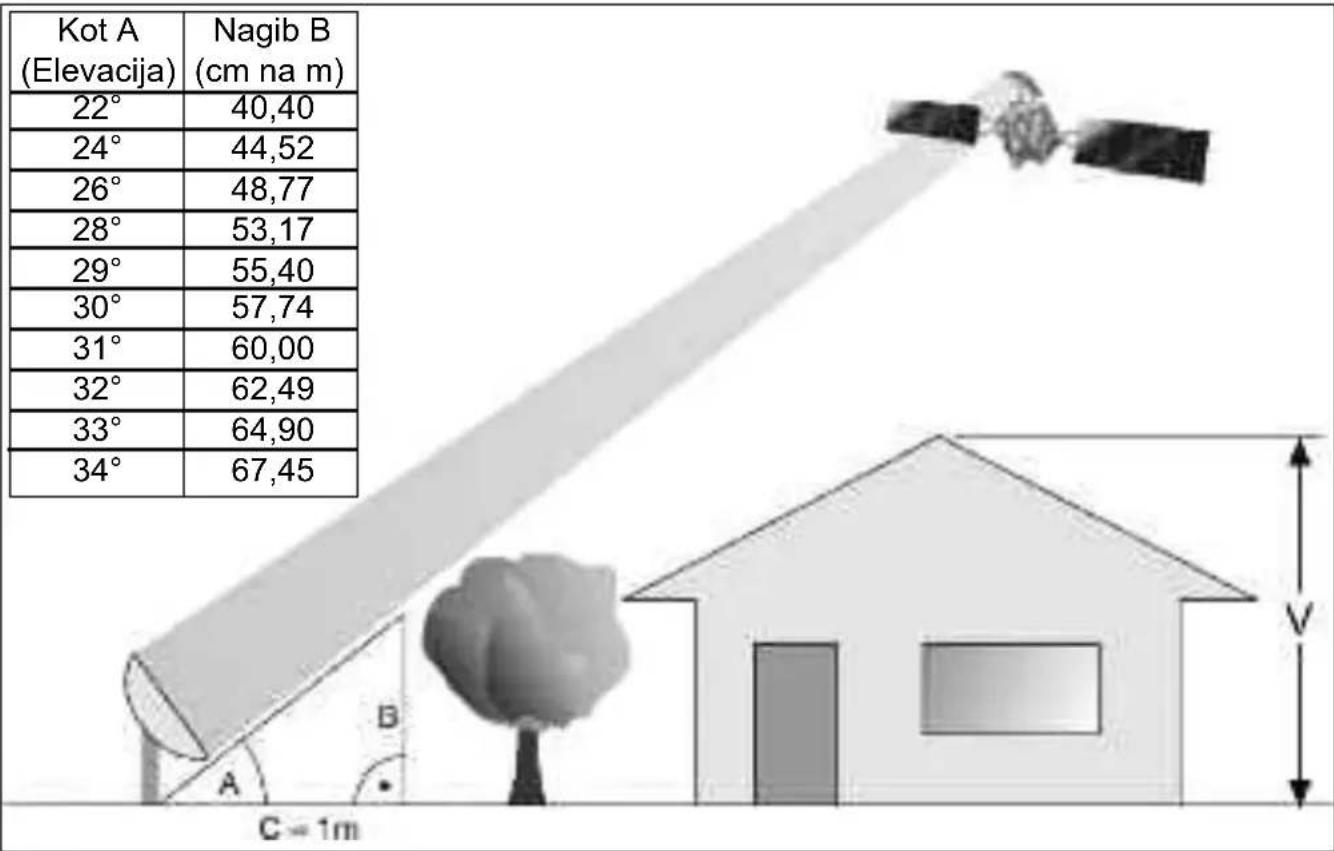

SL2. Postavitev Izbira mesta namestitve S predvidenega mesta namestitve mora biti zagotovljen neoviran pogled proti jugu za sprejem položaja satelita ASTRA 19° vzhod. S pomočjo spodnje slike lahko razberete, če je na voljo dovolj velika razdalja do sosednje ovire, da preprečite slab sprejem zaradi te ovire. Bodite pozorni, da krožnik v primeru namestitve na terasi ali balkonu ni zasenčen z nadstreškom. Zunanjo enoto je potrebno namestiti na poseben, navpičen drog (premera 42 mm) oz. na stensko držalo. Kot A (Elevacija) 22° 24° 26° 28° 29° 30° 31° 32° 33° 34° Nagib B (cm na m) 40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45 1023. Varnostna opozorila Pri namestitvi upoštevajte evropske standarde in določila inštituta VDE za zagotavljanje električne varnosti (npr. VDE 0855, 1. del). Po potrebi se posvetujte z vašim prodajalcem.

4. Namestitev F-vtičev

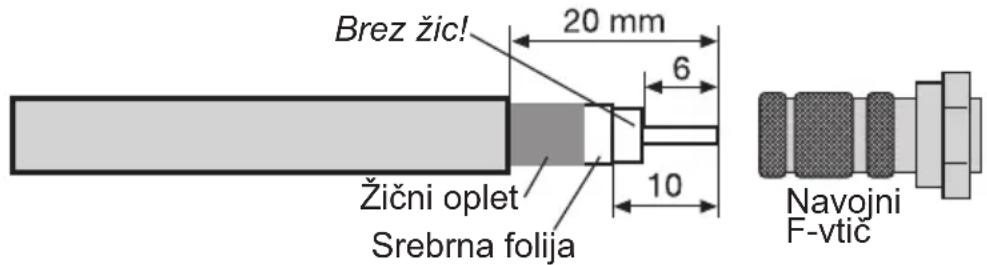

Pozor! F-vtiče nameščajte, ko sprejemna naprava ni priključena na električno napetost! Pri namestitvi F-vtičev bodite previdni, da preprečite motnje v delovanju ali celo uničenje satelitskega sprejemnika zaradi napačne namestitve vtiča. > S pomočjo ostrega noža odstranite izolacijo na koncu kabla do notranjega vodnika v dolžini 6 mm. Pazite, da pri tem ne poškodujete notranjega vodnika. > Odstranite preostale žice zaščitnega opleta. Odstranite 10 mm zunanjega plastičnega plašča, da so žice zaščitnega opleta proste. Pri tem pazite, da ne poškodujete žic. > Prepričajte se, da se nobena žica zaščitnega opleta ne dotika notranjega vodnika. > F-vtič previdno navijte na kabel, dokler se notranji vodnik ne stika s sprednjim robom F-vtiča. Na koncu ponovno preverite, da se nobena žica zaščitnega opleta ne dotika notranjega vodnika v kablu. F-vtič je tako pravilno nameščen. V primeru uporabe F-vtičev za stiskanje upoštevajte ustrezna navodila proizvajalca za namestitev. Brez žic! Žični oplet Srebrna folija Navojni F-vtič

SL5. Usmeritev zunanje enote Pri usmeritvi zunanje enote si pomagajte z merilno napravo. Prav tako je možna usmeritev s pomočjo iskalnika satelitskega signala. Če teh pripomočkov nimate na razpolago, lahko zunanjo enoto usmerite na spodaj opisan način s pomočjo sprejemnika in televizorja.

1. LNB in sprejemnik povežite z ustreznim koaksialnim kablom.

2. Priključite sprejemnik na televizor in sprejemnik nastavite na programsko mesto, na

katerem je možen sprejem programa želenega satelita (npr. ARD za satelit ASTRA).

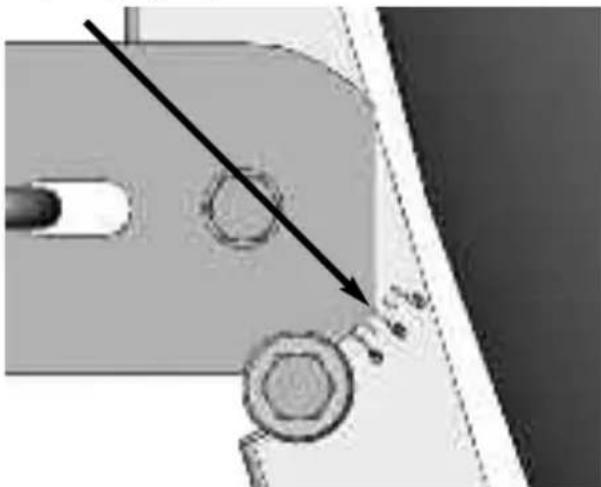

3. S pomočjo vgravirane lestvice nastavite pravilen kot, ki ustreza mestu namestitve, in

blokirajte krožnik (referenčna točka stopinjske lestvice je spodnji rob vrtljive prizme).

4. Krožnik nato počasi zavrtite v smeri proti vzhodu ali zahodu (azimutni kot), dokler se

ne pojavi slika nastavljenega programa.

5. Za izostritev je potrebno krožnik še natančno nastaviti. Zato je smiselno, da prikličete

prikaz stanja (z močjo in kakovostjo signala) sprejemnika (pri tem upoštevajte navodila za sprejemnik).

6. Previdno spremenite azimutni (vzhod/zahod) in elevacijski kot tako, da sta moč in

kakovost signala najboljši.

7. Dobro privijte vse vijake in pazite, da se sprejem pri tem ne poslabša.

Krožnik je dokončno nameščen in optimalno usmerjen proti želenemu satelitu.
