MANUALE UTENTE Viotenne 55 TECHNISAT

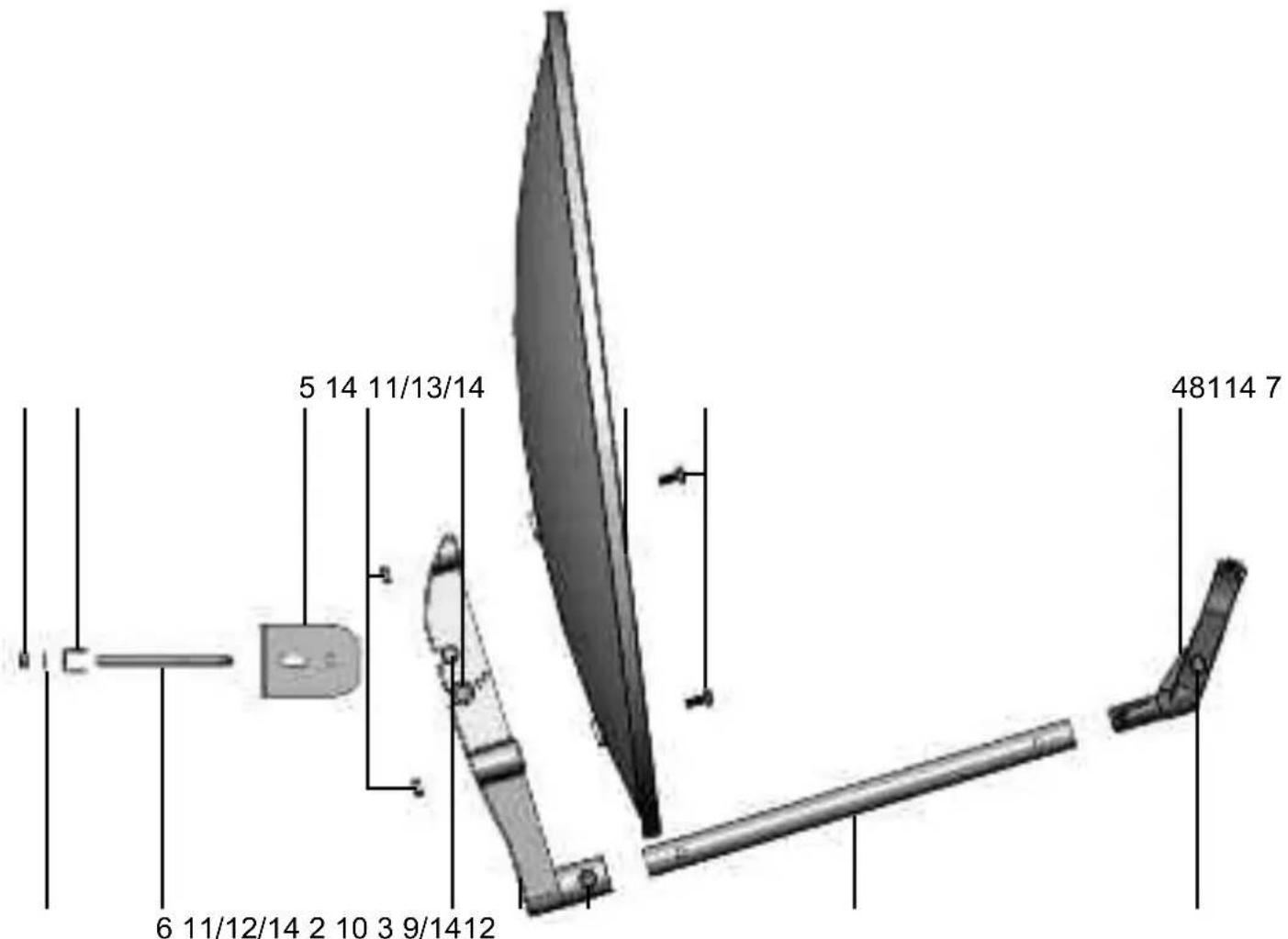

IT1. Montaggio dell’unità esterna Prima di iniziare il montaggio, controllare che nel materiale fornito siano presenti tutti gli elementi dell’unità esterna VIOTENNE 55 sulla base della figura e della tabella seguenti.

6 11/12/14 2 10 3 9/1412 5 14 11/13/14 Item Pz. Articolo 1 1 Specchio 2 1 Supporto dello specchio 3 1 Braccio LNB 4 1 Supporto LNB 5 1 Prisma orientabile 6 1 Vite a U 7 1 Staffa di sostegno 8 4 Vite a croce M6x12 9 1 Vite ad esagono incassato M6x16 10 1 Vite ad esagono incassato M6x35 11 2 Vite esagonale M6x65 12 4 Rondella M6x12 13 2 Rondella M6x17 14 10 Dado esagonale M6 1 Istruzioni di montaggio 37Per il montaggio dell’unità esterna, procedere nel modo seguente: Montare la staffa di sostegno sul prisma orientabile > Inserire la vite 6 attraverso l’asola del prisma orientabile 5, in modo tale che la filettatura sia rivolta in direzione opposta al prisma. > Inserire la staffa di sostegno 7 sulla vite 6 come indicato in figura. > Inserire una rondella 12 su ciascuna delle estremità filettate della vite 6 ed avvitare di alcuni giri un dado 14 su ciascuna di esse. Montare il prisma orientabile sul supporto dello specchio > Applicare il prisma orientabile 5 sul supporto dello specchio 2, in modo tale che il foro del prisma 5 e il foro superiore del supporto 2 siano uno sopra l’altro. > Inserire una vite 11 attraverso una rondella 12 e il foro del prisma orientabile 5. > Inserire dall’altro lato una rondella 12 sulla vite 11, avvitare un dado 14 sulla filettatura e stringerlo leggermente. > Ruotare il prisma orientabile 5 in modo tale che l’angolo inferiore del prisma 5 si trovi sull’angolo di elevazione EL corrispondente al punto d’installazione. > Inserire la seconda vite 11 attraverso una rondella 13 e il foro del supporto dello specchio 2 al di sotto del prisma orientabile 5. > Inserire dall’altro lato una rondella 13 sulla vite 11, avvitare un dado 14 sulla filettatura e stringerlo leggermente. Montare lo specchio sull’apposito supporto > Tenere lo specchio 1 davanti al supporto 2 come indicato in figura. > Inserire un dado 14 su ciascuno degli appositi fori del supporto dello specchio 2. > A questo punto, con l’ausilio delle 4 viti 8, avvitare lo specchio 1 al supporto 2. Montare il braccio LNB al supporto dello specchio > Inserire il braccio LNB 3 nell’apertura sul lato anteriore del supporto dello specchio 2 e spingerlo fino all’arresto in modo che risieda nell’apertura senza giochi. A tal fine dare dei leggeri colpi alla parte anteriore del braccio LNB 3. Verificare che il braccio LNB 3 non si curvi. > Inserire la vite 10 attraverso il foro ed avvitarla ad un dado 14. Montaggio dell’LNB nel braccio LNB > Separare le due parti del supporto LNB 4 e rimuovere i due ponticelli di connessione. > Agganciare una nell’altra le due parti del supporto LNB 4 sul lato superiore. > Inserire l’LNB nell’apertura del supporto LNB 4 (gli attacchi dell’LNB devono essere rivolti verso il basso e verso il lato posteriore) ed assemblare le due parti. > Inserire un dado 14 nel supporto LNB ed avvitarlo con la vite 9. > A questo punto, inserire il supporto LNB 4 sul braccio LNB 3, facendo attenzione ad agganciarlo nel braccio LNB 3.

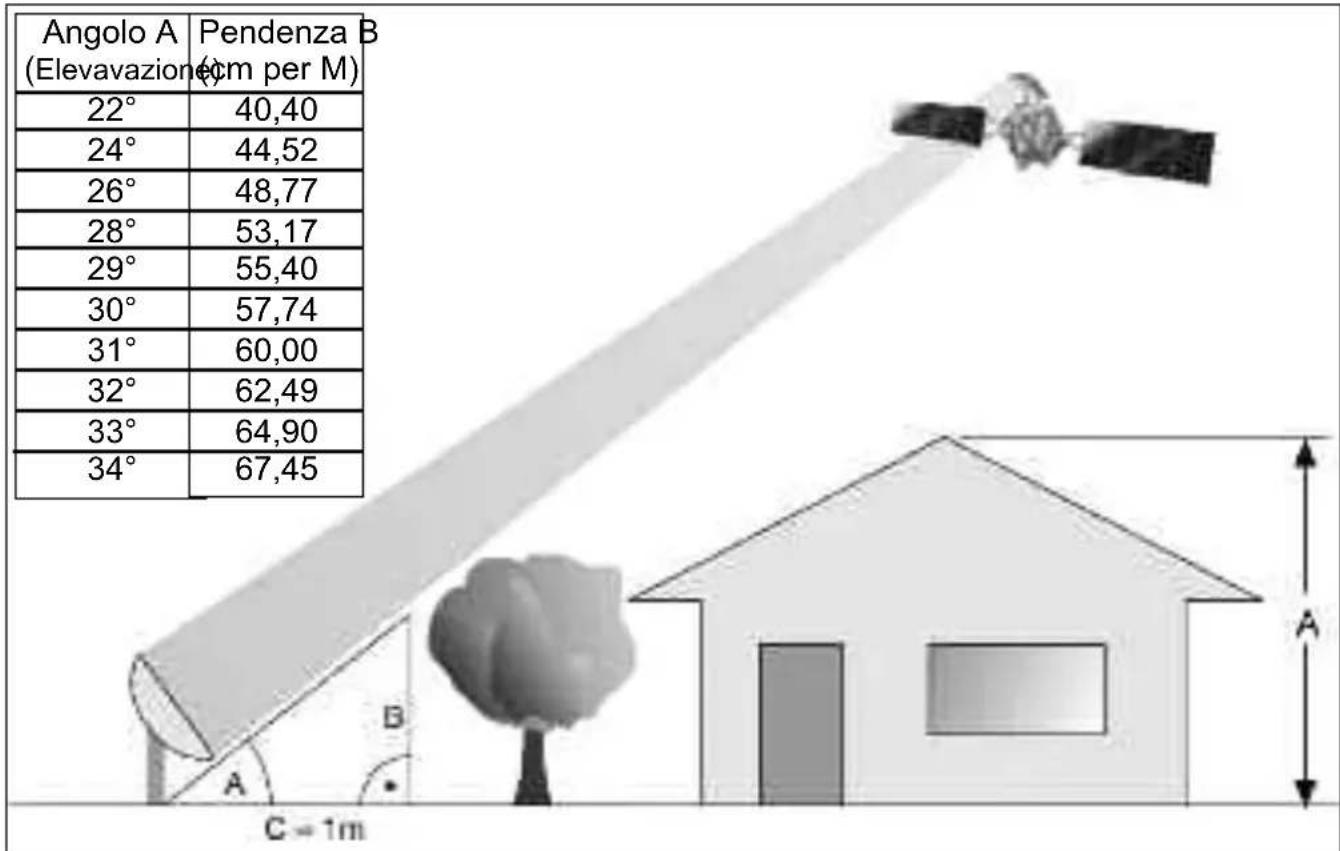

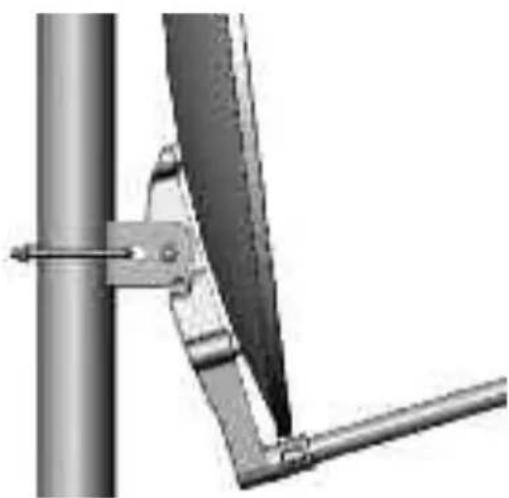

IT2. Installazione Scelta del luogo d’installazione Accertarsi che dal punto previsto per il montaggio ci sia una visuale libera in direzione sud per la ricezione della posizione del satellite ASTRA 19° est. Con l’ausilio del grafico riportato qui di seguito, si può verificare se la distanza rispetto a un ostacolo vicino è sufficiente ad evitare un’attenuazione della ricezione dovuta a tale ostacolo. In caso di montaggio su una terrazza o un balcone, accertarsi che lo specchio non sia coperto da un tetto sporgente. L’unità esterna deve essere montata su uno speciale palo verticale (diametro 42 mm) o supporto da parete. Angolo A (Elevavazione)) 22° 24° 26° 28° 29° 30° 31° 32° 33° 34° Pendenza B (cm per M) 40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

393. Avvertenze di sicurezza

Per l’installazione vi invitiamo a rispettare le vigenti norme europee e disposizioni VDE a garanzia della sicurezza elettrica (ad es. VDE 0855, parte 1). A tale proposito potete consultare il vostro rivenditore di fiducia.

4. Montaggio dei connettori F

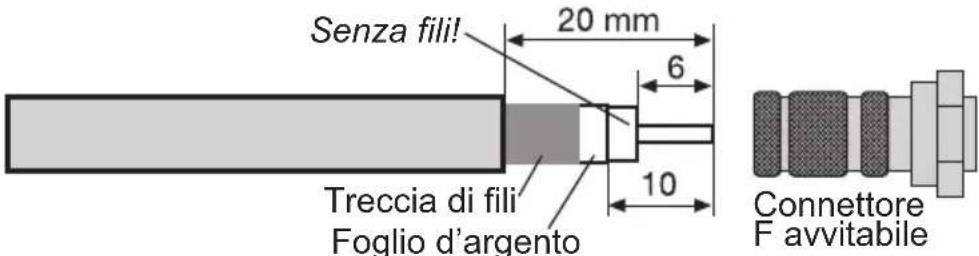

Attenzione! I connettori F devono essere montati in assenza di corrente sull’impianto di ricezione! Per il montaggio dei connettori F occorre procedere con particolare cautela per escludere eventuali anomalie di funzionamento o addirittura un danneggiamento irreversibile del ricevitore satellitare dovuto a un errato montaggio dei connettori. > Rimuovere l’isolamento dell’estremità del cavo con l’ausilio di una lama affilata, su una lunghezza di 6 mm fino al conduttore interno. Nel compiere tale operazione, prestare attenzione a non danneggiare il conduttore interno. > Rimuovere i fili sporgenti della treccia di schermatura. Rimuovere ora 10 mm della guaina esterna in plastica, in modo da liberare la treccia di schermatura senza danneggiarla. > Accertarsi che i fili della treccia di schermatura non tocchino il conduttore interno. > A questo punto, girare con cautela il connettore F sul cavo fino a che il conduttore interno non termina a filo con il bordo anteriore del connettore F. Quindi controllare nuovamente che nessun filo della treccia di schermatura tocchi il conduttore interno del cavo. Ora il connettore F è correttamente montato. Per il montaggio di connettori F crimpati, seguire le avvertenze e le istruzioni del produttore. Senza fili! Treccia di fili Foglio d’argento Connettore F avvitabile

IT5. Orientamento dell’unità esterna L’orientamento dell’unità esterna dovrebbe essere eseguito con l’ausilio di un dispositivo di misura. L’orientamento può anche avvenire con l’aiuto di un sat-finder. Se non si dispone di nessuno dei due, l’orientamento può essere eseguito nel modo seguente con l’ausilio di un ricevitore e di un televisore.

1. Collegare l’LNB e il ricevitore con un cavo coassiale adeguato.

2. Collegare il ricevitore al televisore ed impostare il ricevitore su uno spazio di

programma in grado di ricevere un canale del satellite desiderato (ad. ARD per ASTRA).

3. Impostare l’angolo corrispondente al punto d’installazione con l’aiuto della scala

incisa e bloccare lo specchio (il punto di riferimento della scala graduata è l’angolo inferiore del prisma orientabile).

4. A questo punto, ruotare lentamente lo specchio in direzione est od ovest (angolo

azimutale) fino a ricevere l’immagine televisiva impostata.

5. Ora lo specchio deve essere regolato con maggiore precisione. A tale scopo, è

opportuno richiamare l’indicatore di stato del ricevitore (con livello e qualità del segnale) (seguire le istruzioni del ricevitore).

6. Modificare con cautela l’azimut (est/ovest) e l’angolo di elevazione in modo tale che il

livello e la qualità del segnale siano i massimi possibili.

7. Fissare tutte le viti ed accertarsi che la ricezione non peggiori.

Il montaggio dello specchio è terminato e lo stesso è orientato in modo ottimale sul satellite desiderato.

Il vostro prodotto è provvisto del marchio CE e pertanto è conforme a tutte le norme UE applicabili. Salvo modifiche ed errori di stampa. Edizione 10/04 Copia e riproduzione ammesse solo con il consenso dell’editore. VIOTENNE è un marchio registrato di Viola Digital GmbH Nordstraße 4 39418 Staßfurt Germania 100311V1_77-0030-00 ITVIOTENNE 55 Instruções de montagem
