Satman 45 - Antenna satellitare TECHNISAT - Manuale utente e istruzioni gratuiti

Marca	TechniSat
Modello	Satman 45
Tipo di prodotto	Antenna satellitare (parabola offset)
Dimensione del riflettore	45 cm (DigiDish 45)
Materiale	Riflettore e supporto in alluminio
Testa LNB	Inclusa, LOF Low 9750 MHz, LOF High 10600 MHz, commutazione 22 kHz
Angolo di elevazione regolabile	Circa 22° a 38° (secondo la latitudine)
Angolo di azimut	360° regolabile tramite rotazione sul supporto
Tipo di montaggio	A parete (supporto a parete incluso), adattabile per palo o balcone (accessori opzionali)
Contenuto della confezione	Riflettore, supporto AZ/EL con collare LNB, pezzo di giunzione, supporto a parete, testa LNB, collare di fissaggio LNB, viti, istruzioni
Peso approssimativo	3 kg
Alimentazione	Tramite cavo coassiale (alimentazione del LNB dal ricevitore)
Certificazione	Marcatura CE, conforme alle norme europee
Manutenzione e pulizia	Pulire il riflettore con un panno morbido e acqua saponata; evitare prodotti abrasivi
Temperatura di funzionamento	Da -30°C a +60°C (stima)
Resistenza al vento	Progettata per resistere a venti moderati; fissaggio corretto richiesto
Accessori opzionali	Adattatore per palo (rif. 0000/0500), supporto per balcone (rif. 0000/1751), piede a ventosa (0000/1758), ecc.
Garanzia	2 anni (secondo la legislazione vigente)

Domande frequenti - Satman 45 TECHNISAT

Come installare la parabola TechniSat Satman 45?

L'installazione si effettua montando il riflettore sul supporto AZ/EL, quindi fissando il supporto a parete in una posizione libera verso sud (per ASTRA 19,2° Est). Utilizzare le viti fornite e regolare l'angolo di elevazione con un goniometro, tenendo conto dell'angolo offset di 30°.

Qual è l'angolo offset del Satman 45?

L'angolo offset del riflettore è di 30°. Per regolare l'angolo di elevazione, sottrarre 30° dall'angolo teorico dato dalla tabella AZ/EL della propria località.

Come orientare la parabola?

Allentare le viti del profilato di rotazione e del supporto a parete, quindi ruotare lentamente il riflettore in azimut (Est/Ovest) regolando l'elevazione fino ad ottenere un segnale ottimale. Utilizzare un ricevitore digitale per visualizzare la qualità del segnale.

Quale cavo coassiale utilizzare?

Utilizzare un cavo coassiale di qualità con connettori F. La consegna dei kit completi include 10 m di cavo. Assicurarsi di spelare bene il cavo senza danneggiare l'anima e che la treccia non tocchi l'anima.

Come montare il connettore F?

Spelare l'isolante per 6 mm per esporre l'anima, rimuovere i fili di treccia, quindi spelare la guaina per 10 mm per liberare la treccia. Avvitare il connettore F finché l'anima non affiora al bordo. Verificare che nessun filo di treccia tocchi l'anima.

La parabola può essere montata su un palo?

Sì, con l'adattatore per palo (rif. 0000/0500) disponibile come opzione. Esistono altri supporti per balcone o lastra di cemento.

Quali sono le caratteristiche della testa LNB?

Il LNB ha una frequenza LO Low di 9750 MHz e LO High di 10600 MHz. La commutazione tra bande avviene tramite un segnale a 22 kHz inviato dal ricevitore.

Come mantenere la parabola?

Pulire regolarmente il riflettore con un panno morbido e acqua saponata. Evitare prodotti chimici aggressivi. Controllare i collegamenti e serrare le viti se necessario.

Quali satelliti posso ricevere?

Il riflettore è ottimizzato per i satelliti ASTRA (19,2° Est). Può ricevere altri satelliti se l'angolo di azimut e elevazione vengono regolati di conseguenza.

Cosa fare se il segnale è debole?

Verificare l'assenza di ostacoli (alberi, edifici) nella direzione del satellite. Assicurarsi che le regolazioni di azimut ed elevazione siano precise. Controllare lo stato del cavo e dei connettori F, e che il LNB sia ben fissato.

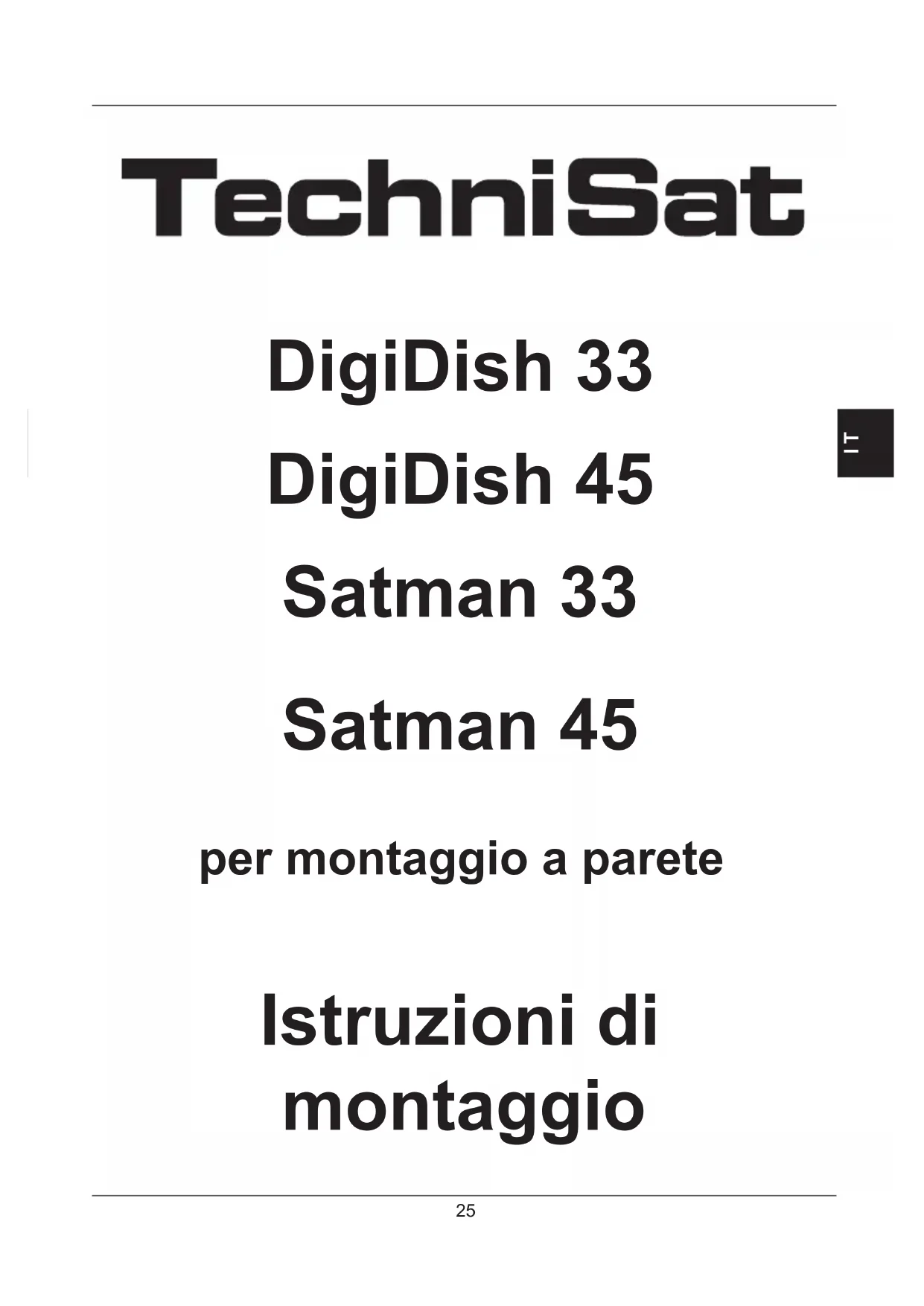

MANUALE UTENTE Satman 45 TECHNISAT

per montaggio a parete

Istruzioni di montaggio

Egregio Cliente,

Lei ha scelto un prodotto di qualità della ditta TechniSat. Per Maintainere negli anni la qualità del prodotto, il supporto e la parabola sono realizzati in alluminio.

La parabola è stata concepita per ricevere il segnale digitale dei satelliti ASTRA. Prima del montaggio leggere attendamente le istruzioni in modo da ottenere le proprietà di ricezione ottimali dopo l'installazione.

Prima di iniziare il montaggio, controllare che l'unità esterna sia integra.

Confezione (si vedano le foto 1 e 2)

Pos. Articolo
1 1 supporto AZ/EL con fascetta di supporto LNB e profilo orientabile
2 1 pa rabola
3 1 Pezzo intermedio
4	1 Supporto "corto" "medio" "lungo"oppureoppure a parete*:
5 1 LNB
6 1 fascetta di supporto LNB, 1 vite M6x40, 1 vite M6x16
A 4 vit	M6x15, 4 dadi M6, 4 rondelle
	10m di cavo coassiale con spina F (contenuto solo nel set completinga confezione compreso ricevitatore)

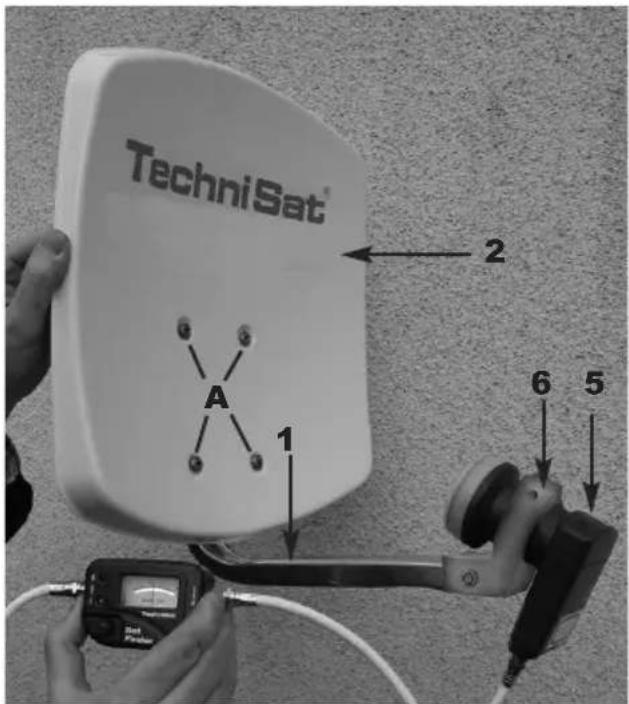

Figura 1

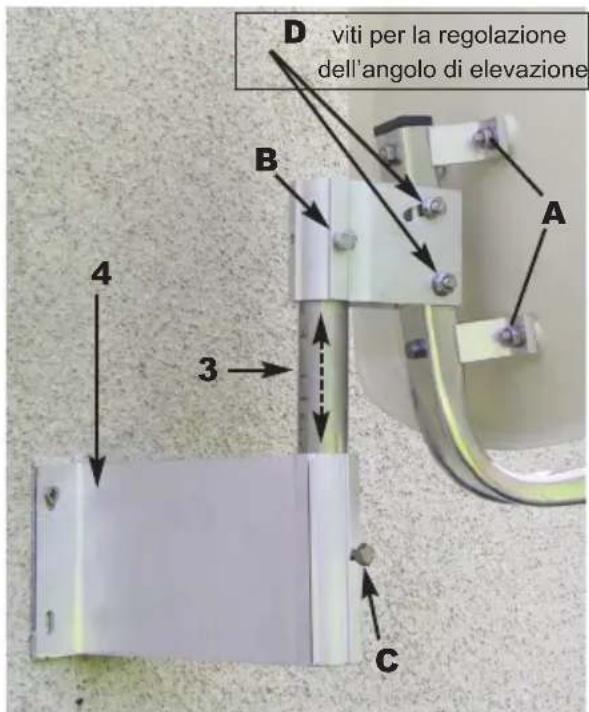

Figura 2

1 Montaggio dell'unità esterna

Quando viene consegnata, l'unità esterna è premontata parzialmente in modo tale che sia necessario montare solo la parabola (Pos. 2) e il pezzo intermediio (Pos. 3).

Fissare anzitutto la parabola con le viti (A) al supporto AZ/EL (Pos. 1). Allentare la vite (B) sul profilo orientabile per montare il pezzo intermedio. Montare l'LNB (Pos. 5) servendosi della fascetta di supporto dell'LNB (Pos. 6) al supporto LNB come da Figura 1.

2 Struttura

Scelta dell'ubicazione

a) Accertarsi che nel punto di montaggio previsto ci sia visibilità in direzione sud per ricevere la posizione del satellite ASTRA 19,2^ est. Con l'ausilio del grafico sotto riportato è possibile capire se si èmantuna una distanza sufficiente dall'ostacolo più vicino, per evitare un'attenuazione della ricezione causata da tale ostacolo. Nel montare la parabola sosto una terrazza, fare attenzione, a non oscurare la parabola con un fatto sporgente.
b) Fissare il supporto a parete (Pos. 4) in posizione orizzontale nel luogo prescelto. Per garantire un supporto ottimale all'unità esterna, scegliere adeguatamente il materiale di fissaggio (viti, tasselli, ecc.) della superficie di montaggio. A causa dei vari tipi di muri esistenti, per il montaggio del supporto a parete la confezione di vendita non contiene materiale di montaggio.
c) Allentare la vite (C) sul supporto a parete e agganciare l'unità esterna con il pezzo intermediio.

Angolo A (elevazione)	Inclinazione B (cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Avverenza sulla sicurezza

Durante l'installation oesservare le correspondenti norme europee e le disposizioni VDE per garantire la sicurezza elettrica (ad es. VDE 0855, Parte 1).

Eventually consultare il proprio rivenditore specializzato.

4. Montaggio della spina F

Attenzione!

Montare la spina F quando l'impiano di ricezione non è alimentato elettricamente!

Prestare molta attenzione al montaggio della spina F, per escludere disturbi di funzionamento del ricevitore satellitare dovuti a montaggio errato della spina.

Per la realizazione osservareanche la Figura 3.

Rimuovere l'isolante dell'estremità del cavo servendosi di un coltello affiliato su una lunghezza di 6 mm evitando il cavo interno. Fare attenzione a non danneggiare il cavo interno.
Rimuovere i fili inccesso della rete di schermatura.
Adesso rimuovere 10 mm del rivestimento in plastica esterno per scopire la rete di schermatura. Fare attenzione a non danneggiare la rete di schermatura.
Accertarsi che nessun filo della rete di schermatura tocchi il cavo interno.
Ruotare conattenzione la spina F sul cavo, fino a quando il cavo interno aderisce con il bordo anteriore della spina F. Controllare nuovamente che nessun filo sia in contatto con il cavo interno. A quello punto la spina F è stata montata correttamente.

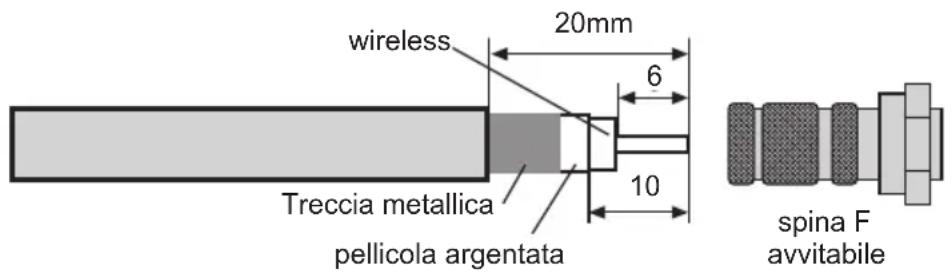

Figura 3

5. Orientamento dell'unità esterna

L'orientamento dell'unità esterna deve essere eseguito servendosi di uno strumento di misurazione.

L'orientamento è possibleanche con un SatFinder TechniSat dal prezzo contentuto (n. art. 0000/3045).

Qualora nessuna di queste soluzioni sià disponibile, è possibile eseguire l'orientamento come segue, utilizzando un ricevitore digitale e un tevisore.

1. Unire l'LNB e il ricevitore con un cavo coassiale idoneo.

2. Collegare il ricevitore e il teilevisore e impostare il ricevitore su una posizione di programma in cui si possa ricevere un programma del satellite desiderato (ad es. ARD per ASTRA).

3. Dalla tabella AZ/EL (si veda il Capitolo 6) dedurre l'angolo di elevazione per il luogo di posizionamento. Ad esempio, per il satellite ASTRA 19,2^ est a Daun quello angolo è pari a 31,29^ . Poiché l'unità esterna è una parabola offset, non si imposta l'angolo di elevazione rilevato, bensi un angolo adeguato alla parabola. Questo angolo viene calculato nel modo seguente:

Angolo di elevazione - angolo offset = angolo da impostare

L'angolo offset di DigiDish 33 e di DigiDish 45 è pars a 30^ . In quello modo per un DigiDish 33 e 45 situato ad esempio a Daun, si ottiene un angolo pars a:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

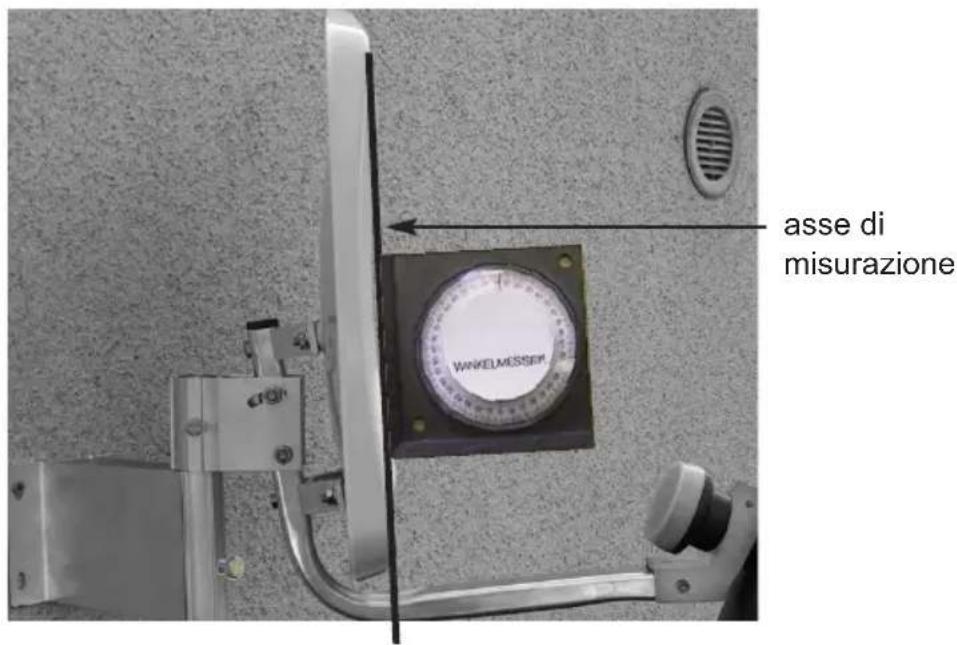

1. Allentare le viti (D) del profilo orientabile in modo tale da poter spostare l'unità esterna. Sopra la parabola posizionale una asticella diritta come da Figura 4. Impostare l'angolo rilevato servendosi di un goniometro.

Figura 4

1. Adesso allentare la vite (C) o (B) del profilo orientabile e ruotare lentamente la parabola in direzione est od ovest (angolo azimut), forn a ricevere l'imagine tevi-siva del ricevitore.
2. Adesso la parabola deve essere regolata con precisione. Per farlo, è utile richiamare le informazioni del transponder (si vedano le istruzioni di lavoro del ricevitore digitale).
3. Adesso modificare con attenzione l'angolo di azimut (est/ovest) e l'angolo di elevazione in modo tale da ottenere una deviazione massima della visualizzazione di livello e della qualità.
4. Adesso fissare tutte le viti e fare attenzione che la ricezione non peggiori. La parabola è adesso montata e orientata in maniera ottimale verso il satellite desiderato.

Valori nominali della LNB:

LOF Low-Band: 9.750 MHz

LOF Low-Band: 10.600 MHz

Commutazione Low / High-Band: segnale 22kHz del ricevitore

Accessorioptionali:

Componente al tubo per il montaggio su palo N. art.: 0000/0500

Supporto da balcone N. art.: 0000/1751

Supporto piede di aspirazione N. art.: 0000/1758

Supporto da balcony N. art.: 0000/1755

Supporto piatra in calcestruzzo N. art.: 0000/1756

Questo prodotto reca il contrassegno CE e soddisfa tutte le necessarie norme europee.

Con riserva di modifiche ed errori tipografici. Versione 06/12
