KÄYTTÖOHJE Satman 45 TECHNISAT
Olet valinnut korkealaatuisen Technisat-tuotteen. Pidike ja peili ovat alumiinia pitkäikäisyden takaamiseksi.
Peili vastaanottaa digitaalisia signaaleja ASTRA-satellitista. Lue asennusohjeet huolellisesti ennen asentamista, jotta saavutat laitteen optimaalisen vastaanottotehon.
Tarkista, etta olet saanut kaikki toimitukseen kuuluvat osat ennen kuin aloitat asennusta.
Toimituksen sisälto (katso kuvat 1 ja 2)
| Kohta Tuote | |
| 1 1 AZ/EL-pidike, jossa on LNB-kiinnike ja käantöprofili | |
| 2 1 peli | |
| 3 1 keskikappale | |
| 4 | 1 seinäpidike*: "lyhyt" "keskipitkä" "pitkä"taitai |
| 5 1 LNB | |
| 6 1 LNB | B-pidike, 1 ruuvi M6x40, 1 ruuvi M6x16 |
| A 4 ruuvi M6x15, 4 mutteria M6, 4 tiivistysrengasta | |
| 10 m koaksialikaapeli, jossa on F-liittimet (sisältyy ainoastaan täydelliseen toitukseen, jossa on vastaanotin) | |

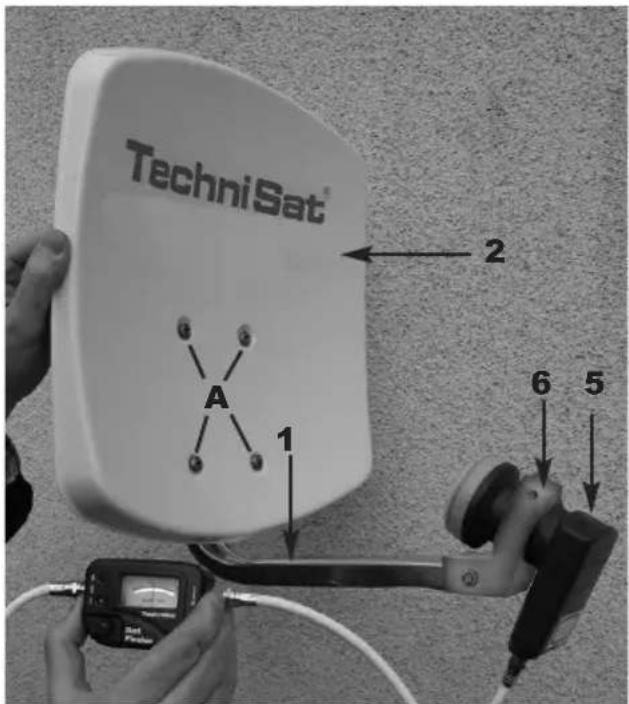

kuva 1

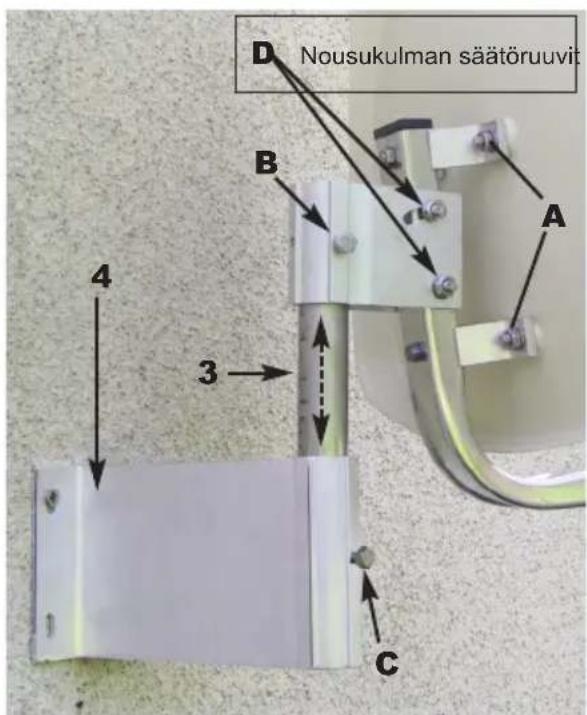

kuva 2
1 Ulko-osan asennus
Ulko-osa toimitetaan esiasennettuna, joten ainoastaan peili (kohta 2) ja keskikappale (kohta 3) tulee asentaa.
Kiinnitta peili ruuveilla (A) AZ/EL-pidikkeeseen (kohta 1). Hollennä lopuksi käantoprofilin ruuvia (B), jotta voit kiinnittä keskikappaleen. Asenna viimeiseksi LNB (kohta 5) LNB-kiinnikkeellä (kohta 6) kuvan 1 mukaisesti LNB-pidikkeeseen.
2 Kiinnittäminen
Paikan valinta
a) Varmista, etta valitsemastasi kiinnityspaikasta on vapaa nakyvyys eteläan signaalien vastaanottamiseksi satellittipaikasta ASTRA 19,2° itä.

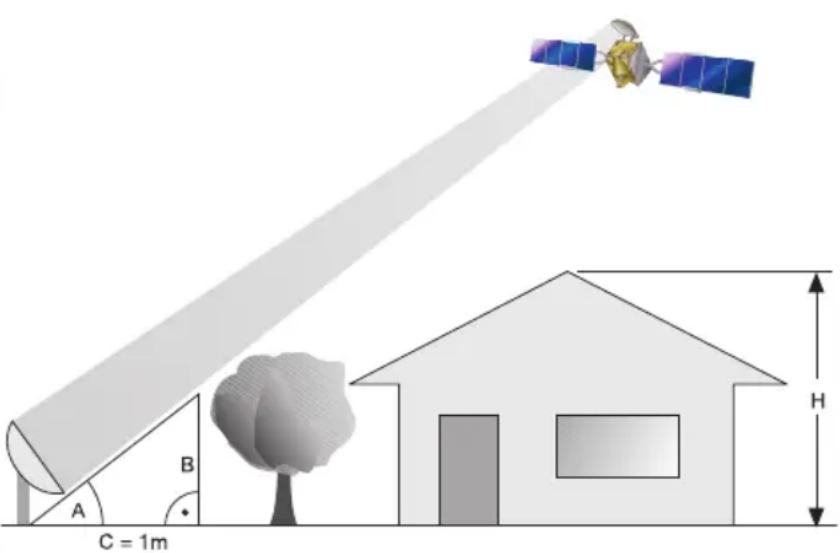

Alla olevasta kuvasta voit tarkistaa, sailyyko etaisyys lahellä olevaan esteeseen tarpeeksi suurena, jotta valtytaan vastaanoton heikkenemiseltä. Varo asentamasta peiliä kattotasanteen alle niin, ettaulkoneva katto on peilin tiellä.
b) Kiinnitä seinäpidike (kohta 4) vaakatasoon valittuun kohtaan.
Kiinnytarvikkeet (ruuvit, tapit) tulee valita kiinnytspinnan mukaan, jotta varmistetaan ulko-osan optimaalinen kiinnits. Eri typpisten seinämateriaialien moninaisuuden vuoksi toimitukseen ei sisally seinäpidikkeen kiinnytarvikkeita.
c) Hollennä seinäpidikkeen ruuvia (C) ja kiinnitä ulko-osa keskikappaleeseen.
| Kulma A (nousu) | Kaltevuus B (cm per m) |
| 22° 40,40 | |
| 24° 44,52 | |
| 26° 48,77 | |
| 28° 53,17 | |
| 29° 55,40 | |
| 30° 57,74 | |
| 31° 60,00 | |
| 32° 62,49 | |
| 33° 64,90 | |
| 34° 67,45 | |
| 35° 70,02 | |
| 36° 72,65 | |
| 37° 75,36 | |
| 38° 78,13 |
3 Turvallisuusohjeet
Noudata asennuksessa eurooppalaisia standardeja ja VDE-normeja sahkoturvallisuuden takaamiseksi (esim. VDE 0855, osa 1).
Ota tarvittaessa yhteys jalleenmyyjaasi.
4. F-liittimien asennus
Huomio!
Asenna F-liitin, kun vastaanottimessa ei ole virtaa!
Ole erittän huolellinen F-liittimiä asentaessasi, jotta välätat virheellisten liitäntöjen aiheuttamat toimintahäiriöt ja satelliittivastaanottimen Häiriöt.

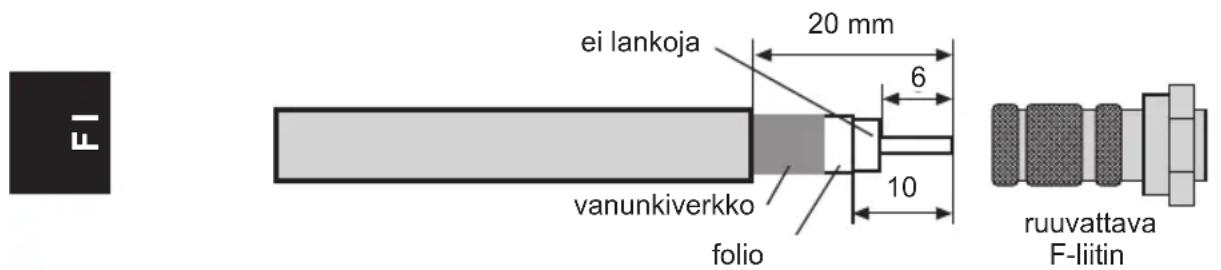

Katso tekstin lisaksi myos kuva 3.
Irrota kaapelin päästä eristettä tervällä veitsellä 6 mm:n pituudelta sisäjohtimeen saakka. Varo vahingoittamasta sisäjohdinta.
Irrota ylimaaaraiset suojapunoksen langat.
Irrota 10 mm muovikuorta suojapunoksen ympäriltä. Varo vahingoittamasta suoja-punosta.
Varmista, etta suojapunoksen langat eivat koske sisajohtimeen.
> Kierra F-liitin varovasti kaapelin paahan, kunnes sisajohdin koskee F-liittimen etureunaa.
Tarkista, etta mikään suojapunoksen langoista ei koske kaapelin sisajohdinta. F-liittimen asennus on valmis.
kuva 3
5. Ulko-osan saatäminen
Ulko-osan saatamiseen tarvitaan mittalaitetta.
Saatö voidaan tehdä myös edullisella TechniSat SatFinder -laitteella (Tuotenumero 0000/3045).
Jos kaytettavissä ei ole kumpaakaan, saatö voidaan suorittaa digitaalisella vastaanottimella ja tevisiovastaanottimella seuraavasti.
- Yhdistä LNB ja vastaanotin koaksiaalikaapelilla.
-
Liitä vastaanotin tevisiovastaanottimeen ja aseta se ohjelmapaikkaan, josta halutun satellitin ohjelma vastaanotetaan (esim. ARD ASTRALle).
-
Katso AZ/EL-taulukosta (katso luku 6) sijainen nousukulma. Esimerkiki satellitille ASTRA 19,2^ itä nousukulma on Daunissa 31,29^ . Jos ulko-osassa on offset-peili, tulee nousukulman sijaan märittä peilille sopiva kulma. Kulma lasketaan seuraavasti:
Nousukulma - offset-kulma = käytettävä kulma
DigiDish 33:n tai DigiDish 45:n offset-kulma on 30^ Siten DigiDish 33:n tai 45:n kulma esimerkiki Daunissa on:
$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$
- Hollennä käantöprofilin ruuveja (D) siten, etta voit liikuttaa ulko-osaa edestakaisin. Aseta suora tanko peilin eteen kuvan 4 mukaisesti. Märitätä kulma mittalaitteella.

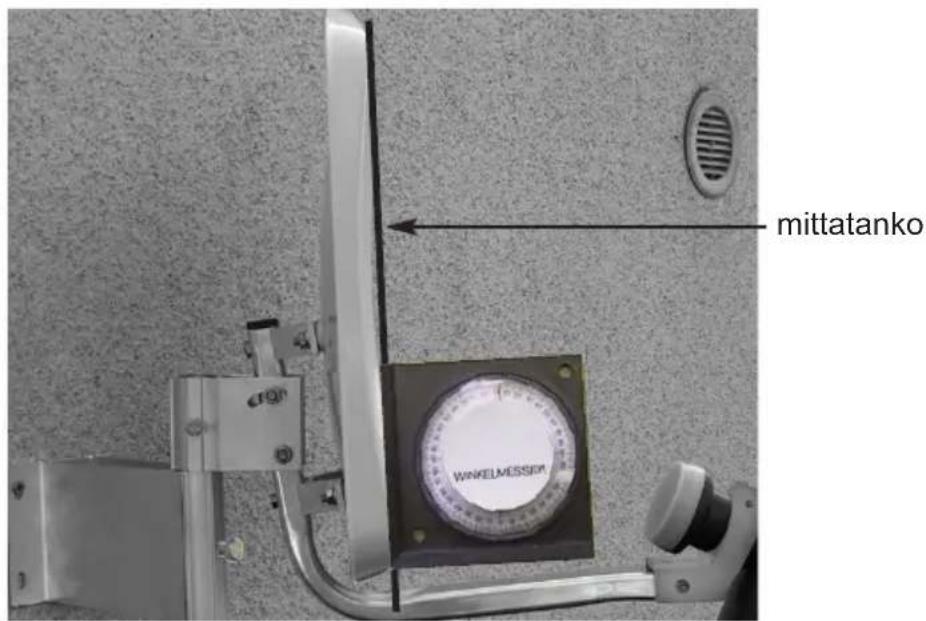

Kuva 4
- Hollenna käantöprofilin ruuvia (C) tai (B) ja kännä peillä hitaasti itään tai lanteen pain (atsimuuttikulma), kunnes saat vastaanottimen tevisiokuvan nakyviin.
- Tämän jälkeen peiliä tulee hienosaaatä. Tata varten on suositeltavaa tutustua transponderin tietoin (katso digitaalisen vastaanottimen käyttoohjeet).
- Säädä varovasti atsimuutti- (itä/länsi) ja nousukulmaa siten, ettaaat tason tai laadun maksimaalisen nayttämän.
- Kiristä kaikki ruuvit ja tarkista, ettei kiristäminen heikennä vastaanoton laatua. Peilin asennus on valmis ja saädetty optimaalisesti haluttua satellittia kohti.
LNB:n tunnusluvut:
LOF alakaista: 9,750 MHz
LOF yläkaista: 10600 MHz
Asetus ala-/ ylakaista: vastaanottimen 22 kHz -signaali
Valinnaiset lisävarusteet:
Putkiliitin maston asennukseen Tuotenro: 0000/0500
Parvekemasto Tuotenro: 0000/1751
Imujalkapidike Tuotenro: 0000/1758
Parvekemasto Tuotenro: 0000/1755
Betonilaattateline Tuotenro: 0000/1756
Tässä tuotteessa on CE-merkintä ja se täytäa kaikki vaaditut EU-direktiivit.
Oikeudet muutoksiin ja painovirheisiin pidatetaan. Viimeksi paivitetty 06/12
DigiDish ja TechniSat ovat
TechniSat Digital GmbH:nrekisteröityjä tuotemerkkejä
Postfach 560 - 54541 Daun
www.technisat.com
Kuuma linja: +49 (0) 3925 9220 1806
Maanantaista perjantaihin klo 8:00 - 18:00.
(ulkomailta vastaanotetuista puheluista veloitetaan normalaihinnat)
