Satman 45 - Satelitní anténa TECHNISAT - Bezplatný návod k obsluze

Značka	TechniSat
Model	Satman 45
Typ produktu	Satelitní anténa (offset parabola)
Velikost reflektoru	45 cm (DigiDish 45)
Materiál	Reflektor a držák z hliníku
Hlava LNB	Včetně, LOF Low 9750 MHz, LOF High 10600 MHz, přepínání 22 kHz
Nastavitelný elevační úhel	Přibližně 22° až 38° (podle zeměpisné šířky)
Azimutální úhel	360° nastavitelný otáčením na držáku
Typ montáže	Na stěnu (včetně nástěnného držáku), přizpůsobitelné pro stožár nebo balkon (volitelné příslušenství)
Obsah balení	Reflektor, držák AZ/EL s objímkou LNB, spojovací díl, nástěnný držák, hlava LNB, upevňovací objímka LNB, šrouby, návod
Přibližná hmotnost	3 kg
Napájení	Přes koaxiální kabel (napájení LNB z přijímače)
Certifikace	Označení CE, v souladu s evropskými normami
Údržba a čištění	Reflektor čistěte měkkým hadříkem a mýdlovou vodou; vyhněte se abrazivním prostředkům
Provozní teplota	-30°C až +60°C (odhad)
Odolnost proti větru	Navržena pro odolnost vůči mírnému větru; vyžaduje správné upevnění
Volitelné příslušenství	Adaptér pro stožár (ref. 0000/0500), balkonový držák (ref. 0000/1751), přísavný podstavec (0000/1758), atd.
Záruka	2 roky (podle platné legislativy)

Často kladené otázky - Satman 45 TECHNISAT

Jak nainstalovat anténu TechniSat Satman 45?

Instalace spočívá v montáži reflektoru na držák AZ/EL a poté upevnění nástěnného držáku na volné místo směrem na jih (pro ASTRA 19,2° východně). Použijte přiložené šrouby a nastavte elevační úhel pomocí goniometru s ohledem na offsetový úhel 30°.

Jaký je offsetový úhel Satman 45?

Offsetový úhel reflektoru je 30°. Pro nastavení elevačního úhlu je třeba odečíst 30° od teoretického úhlu uvedeného v tabulce AZ/EL pro vaši lokalitu.

Jak anténu nasměrovat?

Povolte šrouby otočného profilu a nástěnného držáku, poté pomalu otáčejte reflektorem v azimutu (východ/západ) a současně upravujte elevaci, dokud nedosáhnete optimálního signálu. Použijte digitální přijímač pro zobrazení kvality signálu.

Jaký koaxiální kabel použít?

Použijte kvalitní koaxiální kabel s F konektory. Dodávka kompletních sad zahrnuje 10 m kabelu. Ujistěte se, že kabel správně odizolujete bez poškození vodiče a že opletení se nedotýká vodiče.

Jak namontovat F konektor?

Odizolujte izolaci na 6 mm, abyste odkryli vodič, odstraňte vodiče opletení, poté odizolujte plášť na 10 mm, abyste uvolnili opletení. Našroubujte F konektor, dokud vodič nedosáhne na okraj. Zkontrolujte, zda se žádný vodič opletení nedotýká vodiče.

Lze anténu namontovat na stožár?

Ano, s adaptérem pro stožár (ref. 0000/0500) dostupným jako volitelné příslušenství. Existují také držáky na balkon nebo betonovou desku.

Jaké jsou vlastnosti hlavy LNB?

LNB má frekvenci LO Low 9750 MHz a LO High 10600 MHz. Přepínání mezi pásmy se provádí signálem 22 kHz vysílaným přijímačem.

Jak udržovat anténu?

Pravidelně čistěte reflektor měkkým hadříkem a mýdlovou vodou. Vyhněte se agresivním chemikáliím. Zkontrolujte spoje a v případě potřeby dotáhněte šrouby.

Jaké satelity mohu zachytit?

Reflektor je optimalizován pro satelity ASTRA (19,2° východně). Může zachytit i jiné satelity, pokud je odpovídajícím způsobem nastaven azimut a elevace.

Co dělat, když je signál slabý?

Zkontrolujte, zda ve směru k satelitu nejsou překážky (stromy, budovy). Ujistěte se, že nastavení azimutu a elevace je přesné. Zkontrolujte stav kabelu a F konektorů a zda je LNB řádně upevněn.

NÁVOD K OBSLUZE Satman 45 TECHNISAT

Zrcadlo je konstruovano pro prijem digitáního signalu ze satelitu ASTRA. Před montáží si laskavé pečlive prečte ste montážní námod, abyste po instalaci dosahovali optimálnich parametrů prijmu.

Než začnete s montáží, zkontrolujte uplnost dodávky externí Jednotky.

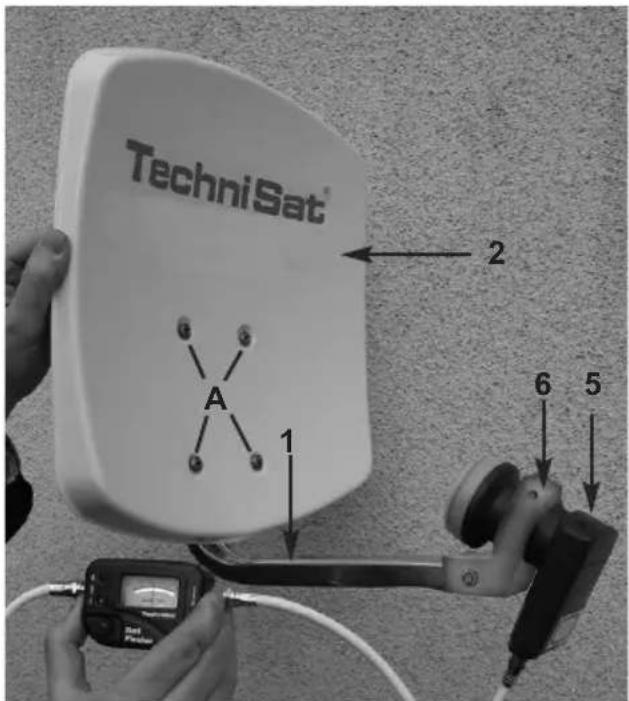

Objem dodávky (viz ilustraci 1 a 2)

pol. položka
1 1 držák AZ/EL s prídržnou objímkou LNB a výkyvnám profilem
2 1 zrcadlo
3 1 mezikus
4	1 nástěnný držák*: “krátký” “střední” “dlouhý”nebonebo
5 1 LNB
6 1 prídržná objímká LNB, 1 šroub M6x40, 1 šroub M6x16
A 4 šrouby M6x15, 4 matice M6, 4 podložky
	10 m koaxiálniho kabelu s konektory F (jen u úplnéch sestav, kde je současti dodávky príjímač)

Illustrate 1

Illustrate 2

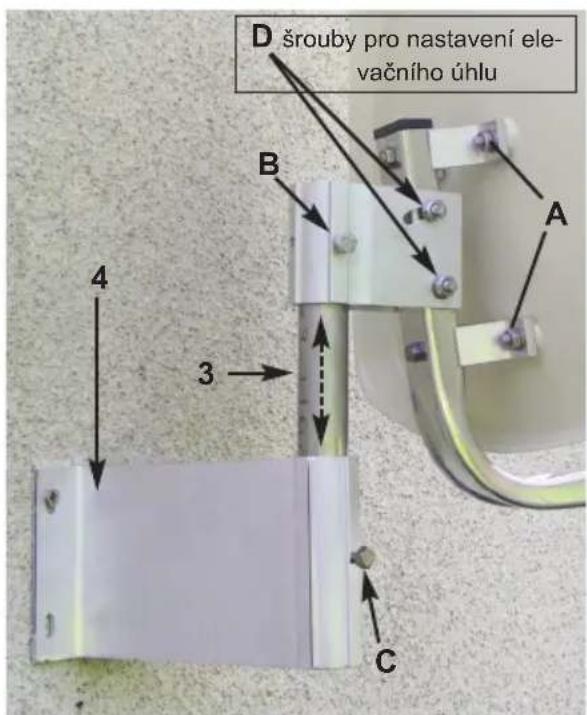

1 Montáž externí Jednotky

Externi Jednotka je v expedovaném stavu Častečné prédem smontována, musite tedy montovat pouze zrcadlo (pol. 2) a mezikus (pol. 3).

Nejoprve upevněte šrouby zrcadlo (A) na držák AZ/EL (pol. 1). Následné povolte šroub (B) na vykyvněm profilu a namontujte mezikus. Pak namontujte LNB (pol. 5) pomoci prídržné objímky LNB (pol. 6) podle ilustrace 1 na držák LNB.

2 Konstrukce

Vyberstanovisté

a) Ujistete se, ze je z planovaného montázního mista volný vyhled směrem k jihu, aby byl umožné prijem satelitní pozice ASTRA 19,2° vychodné.

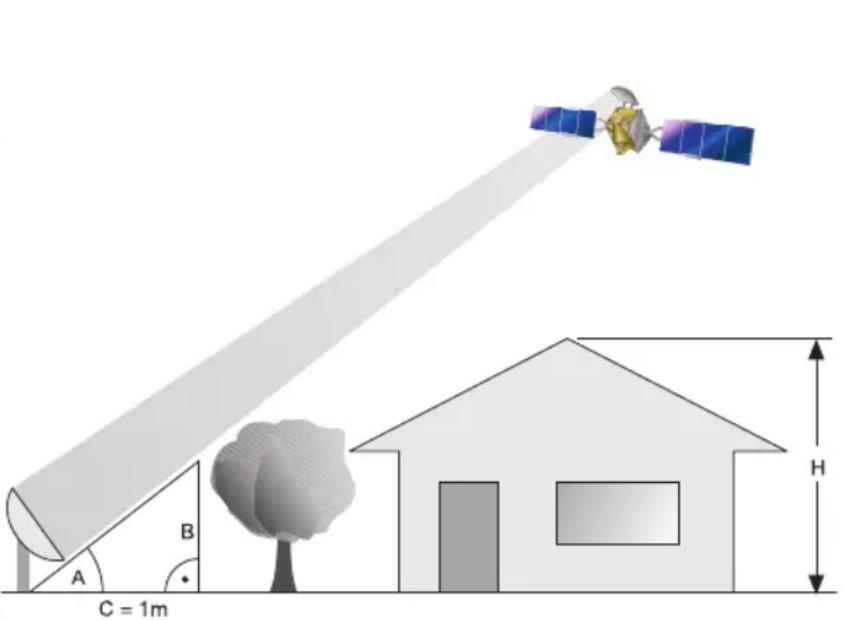

S pomoci niz e uvedeneho grafického znazorneni vidite, zda jste dodrželi dostatečnou vzdálenost od sousedni prekázky, abyste predešli oslabeni prjmu zpúsobénemu touto prekázkou. Dbeje na to, aby zrcadlo nebylo pri montázi pod terasou zastiněno prečnivajici střechou.

b) Pripevnete nastenny drzak (pol. 4) vodorovnene na vybrané misto.

Aby bylo pro externí Jednotku zajistěno optimálné pripevněni, měli bye ste pripev-novaci material (srouby, hmoždinky atd.) vybirat podle montázní plochy.

Z duvodu Četnych typu zdiva není pripevnovaci material pro montáž nastenného držák uoucásti dodávky.

c) Povolte šroub (C) na nástenném držák u a zavěste externí Jednotku za pomoci mezi-kusu.

Uhel A (elevace)	Sklon B (cm na m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 BezpečnostníPokyny

Dodržujte pri instalaci príslušné evropské normy a pravidla VDE, aby byla zarucena elektrická bezpečnost (např. VDE 0855, dīl 1).

V pripadé potreby se dotažte svého obchodníka.

Konektory F montujte, když prijimaci zaízení není pod proudem!

Pri montázi konektorú F postupujte velmi opatrné, aby se vyloucily funkčni poruchy nebo dokonce upné zničeni satelitniho prijimače následkem chybné montáze konektorú.

Ohledne textového provedeni věnujte pozornost tež ilustraci 3.

Odstrańte ostrym nozem izolaci z konce kabelu na useku 6 mm až k vnitřínu vodiči.

Dbejte pritom na to, aby se vnitnif vodic neposkodil.

Odstraţepresahujćí dráty stinicijo opleteni.
> Nyni odstrahte 10 mm vnějšio plastového oplastěné, abyste uvolnili stinici opleteni.

Dbejte na to, aby se pritom stinici opleteni neposkodilo.

Ujistěte se, Že se Žádné dráty stinicího opletení nedotýkaji vnitřiního vodiče.
Nyní opatrné natočte konektor F na kabel, až se vnitřní vodič pri uzavirání slicujes prědním okrajem konektoru F.

Následné jestě jeglou zkontrolujte, ze se zádný drát ze stinicího opleteñí nedotyká vinitrniho vodiče kabelu. Nyní je konektor F správně namontován.

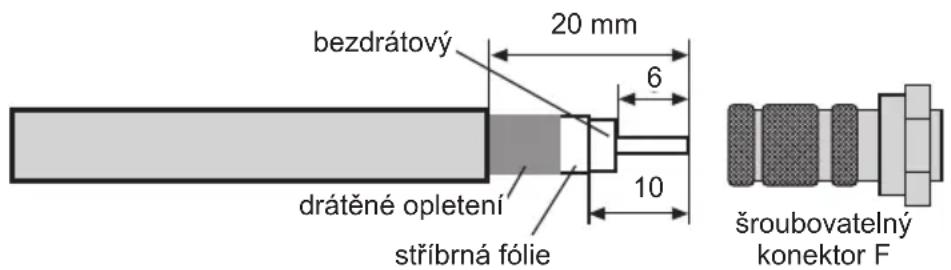

Illustrace 3

5. Vyrovnáni externí Jednotky

Vyrovnáni externí Jednotky by se mělo provadět pomoci méricho zařizení.

Vyrovnáí lze provost i pomoci cenově príznivějsího zařizení TechniSat SatFinder (kat. Č. 0000/3045).

Pokud bye ste nemeli k dispozici ani jegno z těchto zařizení, lze vyrovnáni provést pomoci digitánlího prijímače a televizoru takto:

1. Propojte LNB a prijimač vchodným koaxiánlím kabelem.

2. Připojtě prijímac k televizoru a nastavte prijímac na programové misto, kde má byt prijíman program požadovaného satelitu (napr. ARD z ASTRY).

3. Vyhledejte si v tabulce AZ/EL (viz kapitolu 6) elevacni uhel pro své instalacni misto. Ten cini napriklad pro satelit ASTRA 19,2^ vychodne v miste Daun 31,29^ . Protoze se u vaši externí Jednotky jegna o zrcadlo s vyosením, nenastavuje se odečtený elevacni uhel, nýbrž uhel prizpúsobeny zrcadlu. Ten se hypočità takto:

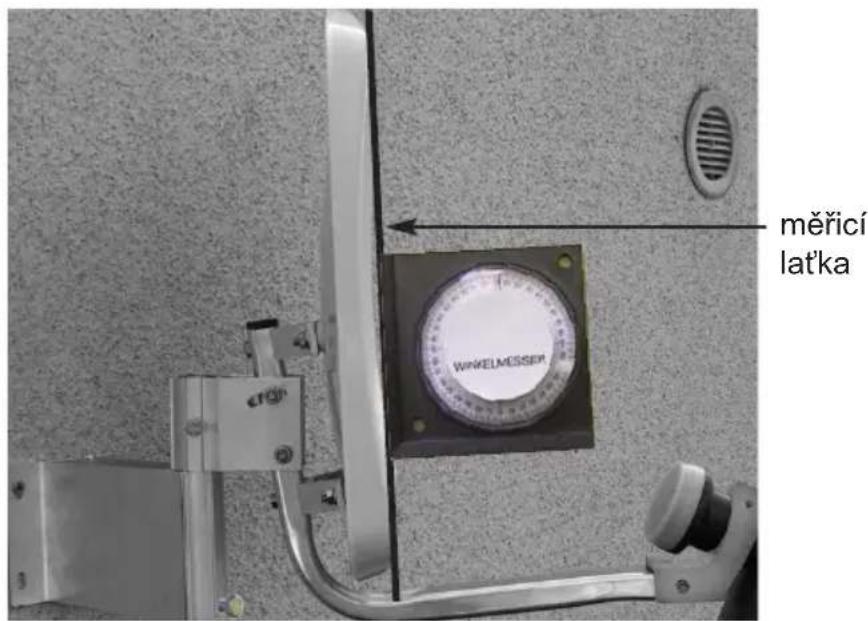

1. Povolte šrouby (D) na výkyvném profilu tak, abyste mohli externí Jednotku posunout nahoru popr. dolu. PRES zrcadlo položte rovnou latku podle ilustrace 4. Nastavte zjišěné uhel pomoci uhelníku.

Illustrace 4

1. Nyní povolte šroub (C) popr. (B) na vykyvném profilu a otáčejte zrcadlo pomalu ve vychodním popr. zapadním směru (azimut), dokud prijímac nezačne prijimat televizní signál.
2. Nyní je jestě třeba zrcadlo jemné doladit. K tomu je na miste vyvolat si informace o transpondéru (viz námod k obsluze digitánlího prijímače).
3. Nyní opatrě要去 azimut (vychod/zapad) a elevacné uhel tak, abyste zachytili maximálné intenzitu popř. kvalitu vysilaného signálu.
4. Nyní utáhněte vsechny šrouby a dbejte na to, aby se pritom signal nezhorsil. Montáž zrcadla je tímtó u konce a zrcadlo je optimálne nastaveno na požadovaný satelit.

Parametry LNB:

LOF low band: 9750 MHz

LOF high band: 10600 MHz

Přepínáni low / high band: 22 kHz signal prijímače

Volitelné príslušenství:

Trubkové tvarovsky pro montáž na stožár Kat. Č.: 0000/0500

Balkónový stojan Kat.č.: 0000/1751

Držák s príśavnou nožkou Kat. Č.: 0000/1758

Balkónový stojan Kat.č.: 0000/1755

Stojan na betonovou desku Kat.Č.: 0000/1756

Tento vyrobek nese označeni CE a splnuje všechny potrebné normy EU.

Změny a tiskové chyby vyhrazeny. Stav 06/12

DigiDish a TechniSat jsou registrované obchodni značky firmy

(plati bezné Telefonni poplatky za Telefonni hovory ze zahraniči)

TechniSat

DigiDish 33

DigiDish 45

Satman 33

Satman 45
