NÁVOD K OBSLUZE Viotenne 55 TECHNISAT

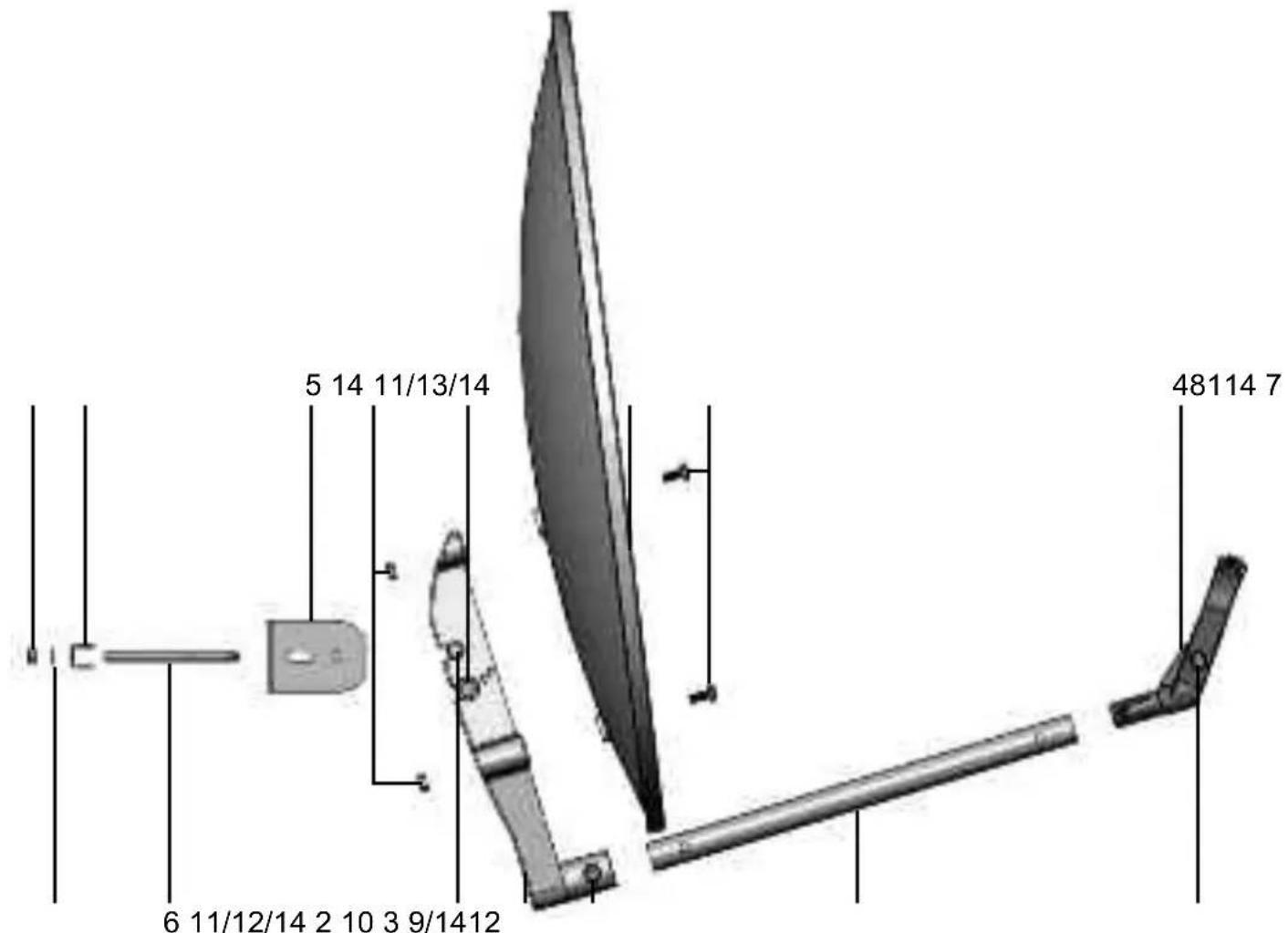

Než s montáží začnete, zkontrolujte uplnost dodávky vnějsí Jednotky VIOTENNE 55 podle nízeznázorněného obrázku a tabulky.
| Poz. Kusy Dily | |
| 1 | 1 parabola |
| 2 | 1 držák paraboly |
| 3 | 1 rameno LNB |
| 4 | 1 držák LNB |
| 5 | 1 otočný hranol |
| 6 | 1 šroub ve tvaru U |
| 7 | 1 spona |
| 8 | 4 šroub M6x12 s křížovou drážkou |
| 9 | 1 šroub M6x16 s vnitříním šestihranem |
| 10 | 1 šroub M6x35 s vnitříním šestihranem |
| 11 | 2 šroub M6x65 se šestihrannou hlavou |
| 12 | 4 podložka M6x12 |
| 13 | 2 podložka M6x17 |
| 14 | 10 matice M6 se šestihrannou hlavou |
| 1 námod k montáži |
Montáž vnějsí Jednotky proved'te následovné:
Šroub 6 protáhněte podélným otvorem v otočné m hranolu 5 tak, aby závit směroval ven z otočného hranolu.
Na sroub 6 nasadte sponu 7, jak je znázorněno na obrázku.
Na oba konce zavitu sroubu 6 nasadte podlozku 12 a nekolika otocenimi na ni našroubujte matici 14.
Montáž otočného hranolu na držák paraboly
Otočný hranol 5 nasadte na držák paraboly 2 tak, aby se otvor v otočném hranolu 5 prekryval s horním otvorem v držáku paraboly 2.
Podložkou 12 a otvorem v otočné m hranolu 5 protáhněte šroub 11.
Na opacné strané nasad'te na šroub 11 podložku 12, na zavit nasroubujte matici 14 a tu mirné utáhněte.
Otočné hranol 5 natočte do polohy, ve které bude spodní roh otočného hranolu 5 ukazovat na elevacné úhel EL, který odpovída svému mistrú.
Druhý šroub 11 protáhněte podložkou 13 a otvorem v držák u paraboly 2 pod otočnám hranolem 5.
Na opacné strané nasad'te na šroub 11 podložku 13, na zavit nasroubujte matici 14 a mirne ji utáhněte.
Montáž paraboly na držák paraboly
Parabolu 1 pridržujte pred držákem paraboly 2, jak je znázorněno na obrázku.
Do príslušněch otvorů v držák u paraboly 2 nasad'te vždy jeder nu matici 14.
S pomoci 4 sroubu 8 nyni parabolu 1 upevnete k drzaku paraboly 2.
Montáž ramena LNB na držák paraboly
Vložte rameno LNB 3 do otvoru na prědní straně držák u paraboly 2 až na doraz, aby rameno nemělo Žádnou vúli.
V pripadě potřeby lehcePoklepejte Čelní stranu ramena LNB 3 a dávejte prítom pozor, abyste nepoškodili rameno LNB 3.
Protáhněte šroub 10 otvorem a našroubujte na něj matici 14.
Oddělte od sebe obě cásti držák UNB 4 a odstraťe oba spojovací třmeny.
Zahákněte obě cásti držák UNB 4 na horní straně do sebe.
Vložte LNB do otvoru v držáku LNB 4 (přípojky LNB musí směřovat dolů k zadní straně) a zaklapnéte.
Do držáku LNB vložte matici 14 a sešroubujte ji se šroubem 9.
Držák LNB 4 nyní nasadte na rameno LNB 3 a dbeje na to, aby se držák do ramena LNB 3 zahákl.
2. Instalace
Vyberstanovište
Ověřte, zda je z určeného montážného místa volný pohled na jih pro prijem satelitní pozice ASTRA 19° vychod.

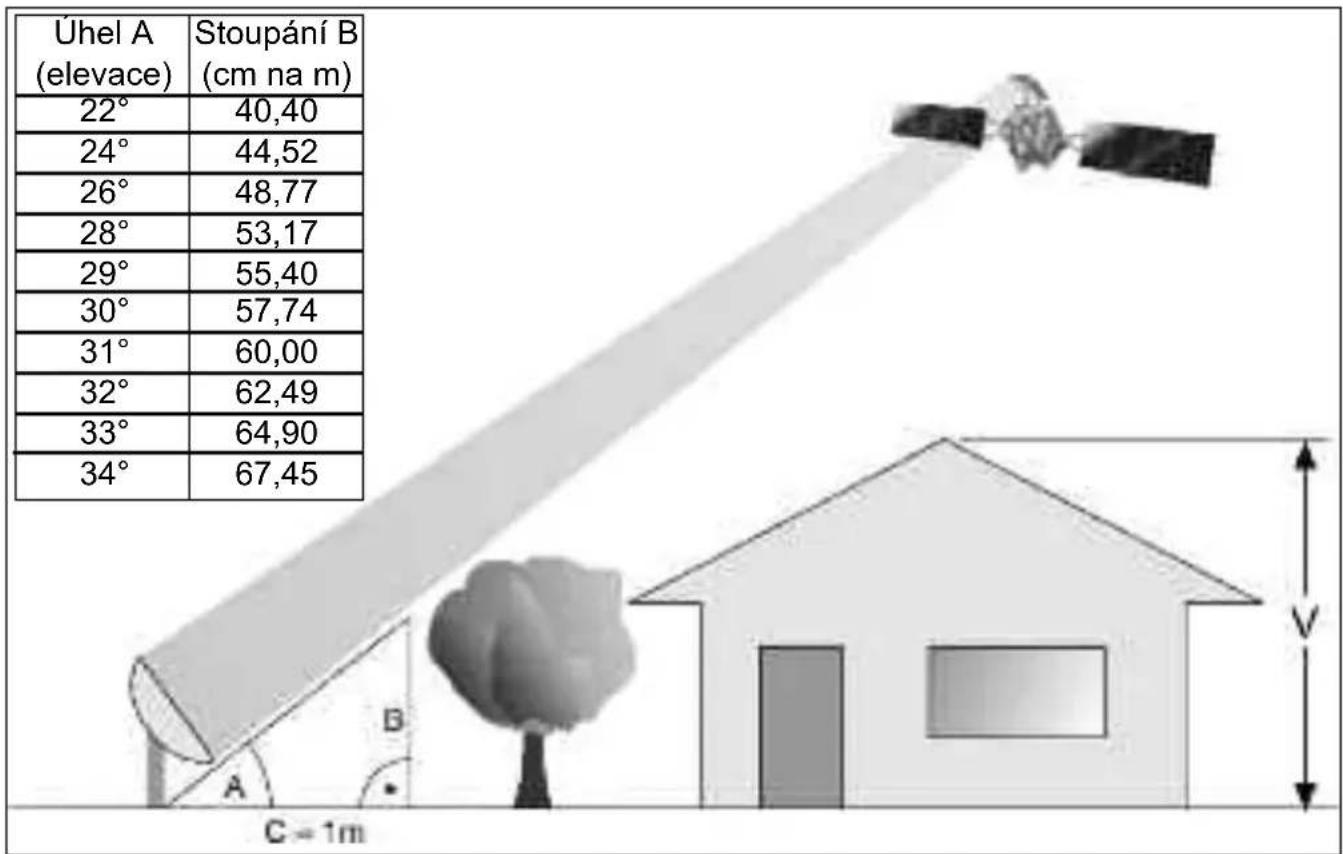

S pomoci niz e uvedeneho obrazku muzete zjistit, zda jste dorzeli dostatecnou vzdalenost od sousedn i prekazky, aby se zamezilo zeslabovani prijmu v dusledku teto prekazky.
Dejte pozor, aby parabola pri montázi na terasu nebo balkón neblya zastíněna vyčnívajíci střechou.

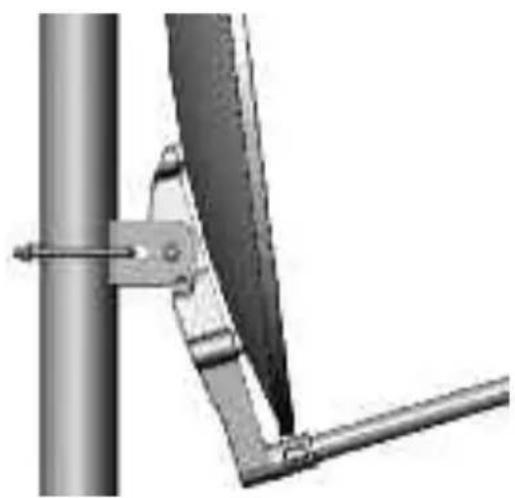

Vnejsi Jednotka by mela byt namontovana na specialnim, svisle stojicim stozaru (prumer 42 mm), pri. nastennem drzaku.
3. BezpečnostníPokyny
Při instalaci dodržujte odpovídající evropské normy a predpisy VDE pro zajišťné elektrické bezpečnosti (např. VDE 0855,.czst 1). V tomto ohledu se pripadné porad'te s vaším odborným prodejcem.
4. Montáž konektoru F
Pozor!
Konektor F montujte po odpojeni prijimaciho zaizeni od elektrického zdroje!
Pri montaži konektoru F postupujte velmi pečlive, aby se zamezilo funkčním poruchám nebo dokonce zničeni satelitného prijímače nasprávnou montaží konektoru.
Stibrná fólie
Konektor F k priśroubování

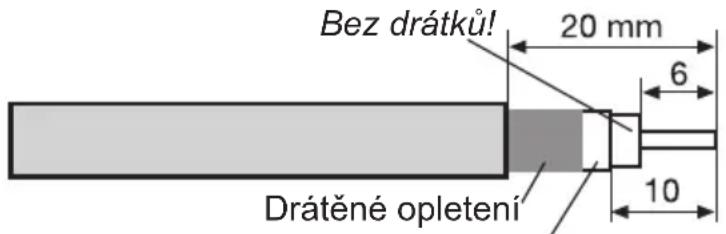

S pomoci ostreho noze odstrahte izolaci na konci kabelu po delce 6 mm až na vnitrní vodič. Dejte pozor, abyste vnitrní vodič nepoškodili.
Ze stiniciho opleteni odstrahte precnivajici dratky.
Nyní odstrańte 10 mm vnějsiho plastového plástě, aby bylo stinicy opleteni volné a zároven se nepoškodilo.
Ujistěte se, zda se Žádné drátky stíníciho opletení nedotýkaj vnitřního vodiče.
Konektor F nyní opatrné šroubujte na kabel, dokud vnitřné vodič nebude uzavřen prědním okrajem konektoru F.
Nakonec jestě Jednou zkontrolujte, zda se zhádný drátek ze stinicího opleteni nedotyká vnitřného vodice kabelu. Konektor F je tedy správně namontován.
Pri pouziti konektoruf Crimp dorzujte odpovidajici montažni postup a pokyny vyrobce.
5. Vyrovnáni vnějsí Jednotky
Vyrovnáí lze provést také s pomoci méřice satelitniho signálu.
Pokud obě vyše uvedené varianty nejsou k disposzici, Ize vyrovnáni prověst s pomocí prijímače a televizoru takto:
- Spojte LNB a prijimač vchodným koaxiánlím kabelem.
- Připojtě prijímac k televizoru a nastavte prijímac na programové mistro, na kterém lze prijímat program požadovaného satelitu (napr. ARD pro ASTRA).
- Odpovidajici uhel nyni nastavte podle prilozene stipnice a parabolu zajistete a upevnete zrcadlo v teto pozici (vztazny bod stipnice je spodni roh otochnego hranolu).
- Parabolou nyní otácejte pomalu ve vychodním nebo zapadním směru (úhel azimutu), dokud nebudete prijímat nastavený televizní obraz.
- Nyní je nutné parabolu jestě prěsne nastavit. To lze vhodné prověst vyvoláním stavového displeje (s udaji o urovni a kvalité signálu) prijímače (dbeje pritom námovodu k prijímači).
- Nyní opatrě měnte uhel azimutu (vychod/zapad) a elevacné uhel tak, aby uroven a kvalita signálu preydstavovaly co nevjětsí vychylku.
- Utáhněte vsechny srouby a deje pozor, aby se pri tom prijímač nepoškodil. Montáž paraboly je nyní hotová a parabola je optimálne vyrovná pro požadovaný satelit.
Váš vyrobek nese označeni CE a tím splnuje všechny požadované normy EU.
Změny a chyby tisku vyhrazeny. Stav 10/04
Kopie a sǐrění pouze se souhlasem vydavatele.
VIOTENNE je ochrannou známkou
Viola Digital GmbH
Nordstraße 4
39418 Staßfurt
Nemecko
VIOTENNE 55
Návod na montáž
1. Montáž vonkajšej Jednotky
Pred začatím montáže skontrolujte podla nasledujúceho obrázku a tabul'ky, Či je dodávka vonkajšej Jednotky VIOTENNE 55 kompletná.
| Pol. Podět ks Výrobák | ||
| 1 | 1 | Reflektor |
| 2 | 1 | Konzola reflektora |
| 3 | 1 | Rameno konvertora LNB |
| 4 | 1 | Držiak konvertora LNB |
| 5 | 1 | Otočný hranol |
| 6 | 1 | Skrutka v tvare U |
| 7 | 1 | Pridržiavací strmeš |
| 8 | 4 | Skrutka M6x12 s križovou hlavou |
| 9 | 1 | Skrutka M6x16 s vnútomým šesthranom |
| 10 | 1 | Skrutka M6x35 s vnútomým šesthranom |
| 11 | 2 | Skrutka M6x65 so šest'hrannou hlavou |
| 12 | 4 | Podložka M6x12 |
| 13 | 2 | Podložka M6x17 |
| 14 | 10 | Matica M6 šest'hranná |
| 1 | Námod na montáž | |
Pri montázi vonkajšej Jednotky postupujte nasledujucim spôsobom:
3. Bezpečnostné pokyny
4. Montáž konektorov F
Pozor!
Konektory F montujte iba vtedy, ked' prijimacie zariadenie nie je pod prudom!
Potom odstrante 10 mm vonkajsieho plastoveho plasta tak, aby ste odhalili tieniaci vyplet bez jeho poskodenia.
Pri použití konektorov F crimp dodržte prislušné postup pri montáži a námod vyrobcu.
5. Nasmerovanie vonkajsej Jednotky
Nasmerovanie vonkajsej jegnotky by sa malo vykonat' pomocou meracieho zariadenia.
Vás prodkt nesie označenie CE a vyhovuje vsetkým prislušným normám EU.
VIOTENNE je registrovaná ochranná známka
spolocosti
Viola Digital GmbH
Nordstraße 4
39418 Staßfurt
Nemecko
VIOTENNE 55
