MANUAL DE USUARIO Viotenne 55 TECHNISAT
Instrucciones de montaje
1. Montaje de la unidad exterior

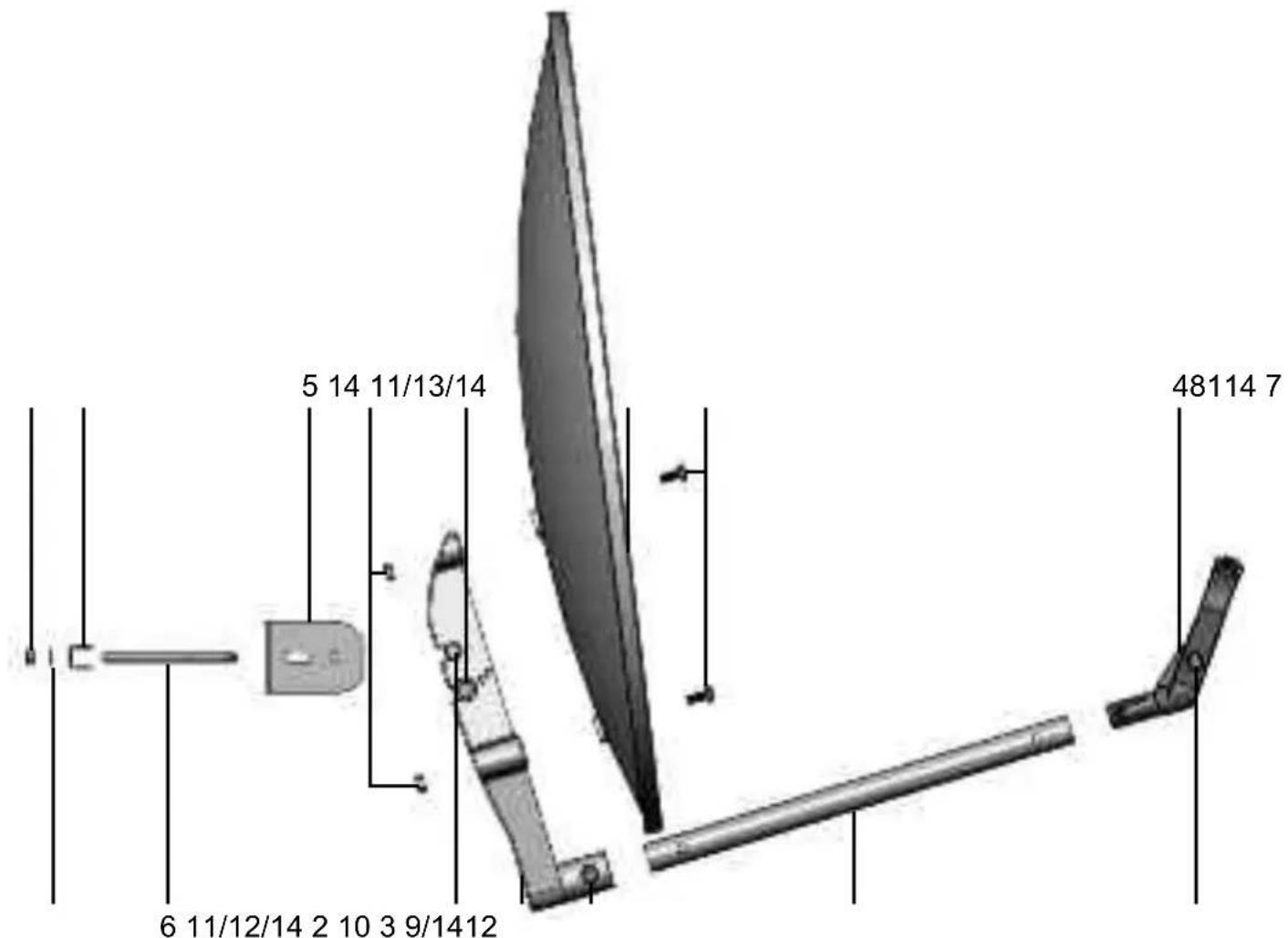

Compruebe el volumen de entrega de la unidad exterior VIOTENNE 55 con la ayudad del dibujo y de la tabla siguientes antes de empezar las operaciones de montaje.
| Pos. Uds. | Artístico | |
| 1 | 1 | Espejo |
| 2 | 1 | Soporte del espejo |
| 3 | 1 | Brazo LNB |
| 4 | 1 | Soporte LNB |
| 5 | 1 | Prisma oscilante |
| 6 | 1 | Tornillo en forma de U |
| 7 | 1 | Estribo de retencion |
| 8 | 4 | Tornillo M6x12 estrella |
| 9 | 1 | Tornillo M6x16 con hexágono interior |
| 10 | 1 | Tornillo M6x35 con hexágono interior |
| 11 | 2 | Tornillo M6x65 con cabeza hexagonal |
| 12 | 4 | Arandela M6x12 |
| 13 | 2 | Arandela M6x17 |
| 14 | 10 | Tuerca M6 hexagonal |
| 1 | Instrucciones de montaje | |
Proceda de la?singularmente forma para el montaje de la unidad exterior:
Montaje del estribo de retencion en el prisma oscilante
Introduzca el tornillo 6 en el orificio oblongo del prisma oscilante 5, de modo que la rosca está dirigida hacía fuera del prisma oscilante.
Coloque el estribo de retencion 7 en el tornillo 6, tal y como se muestra en el dibujo.
Coloque una arandela 12 en cada uno de los extremos roscados del tornillo 6 y enrosque送上uertas 14 dandoles varias vueltas.
Montaje del prisma oscilante en el soporte del espejo
Coloque el prisma oscilante 5 en el soporte del espejo 2, de modo que el orificio del prisma oscilante 5 y el orificio superior del soporte del espejo 2 está situados uno encima del otro.
Introduzca un tornillo 11 a trovés de la arandela 12 y del orificio del prisma oscilante 5.
Coloque una arandela 12 en el otro extremo del tornillo 11, enrosque una tuerca 14 y apiretela ligeramente.
Gire el prisma oscilante 5 en su posicion, de modo que la esquina inferior del prisma oscilante 5 apunte al angulo de elevacion EL que corresponda a su ubicacion.
Introduzca el segundo tornillo 11 en la arandela 13 y en el orificio del soporte del espejo 2 bajo del prisma oscilante 5.
Coloque una arandela 13 en el otro extremo del tornillo 11, enrosque una tuerca 14 y apiretela ligeramente.
Montaje del espejo en el soporte del espejo
Colique el espejo 1, tal y como muestra la figura, delante del soporte del espejo 2.
Introduzca送上uercas 14 en los orificios previstos a tal efecto del soporte del espejo 2.
Con lawendung de los 4 tornillos 8, atornille el espejo 1 al soporte del espejo 2.
Montaje del brazo LNB en el soporte del espejo
Introduzca el brazo LNB 3 en el orificio situado en el lado frontal del soporte del espejo 2 hasta el tope, de modo que el brazo noonga ningún juego en el orificio.
En caso necasario, golpee ligeramente la parte frontal del brazo LNB 3. Tenga cuidado de no deformar el brazo LNB 3 en esta operacion.
Introduzca el tornillo 10 por el orificio y enrosque una tuerca 14 en elismo.
Montaje del LNB en el brazo LNB
Separe ambas partes del soporte del LNB 4 y retire también puentes de unión.
Enganche ambas partes del soporte del LNB 4 en elazo superior.
Introduzca el LNB en el orificio del soporte del LNB 4 (las conexiones del LNB deben estar orientadas hacer abajo en elazo posterior) y plieguelo.
Introduzca una tuerca 14 en el soporte del LNB y enrosquito con el tornillo 9.
A continuación, Coloque el soporte del LNB 4 en el brazo LNB 3 asegurándose de que engancha en el brazo LNB 3.
2. Instalación
Elección de la ubicación
Asegúrese de que la ubicación prevista permitte la recepción sin obstáculos de la posición del satélite ASTRA 19^ este.

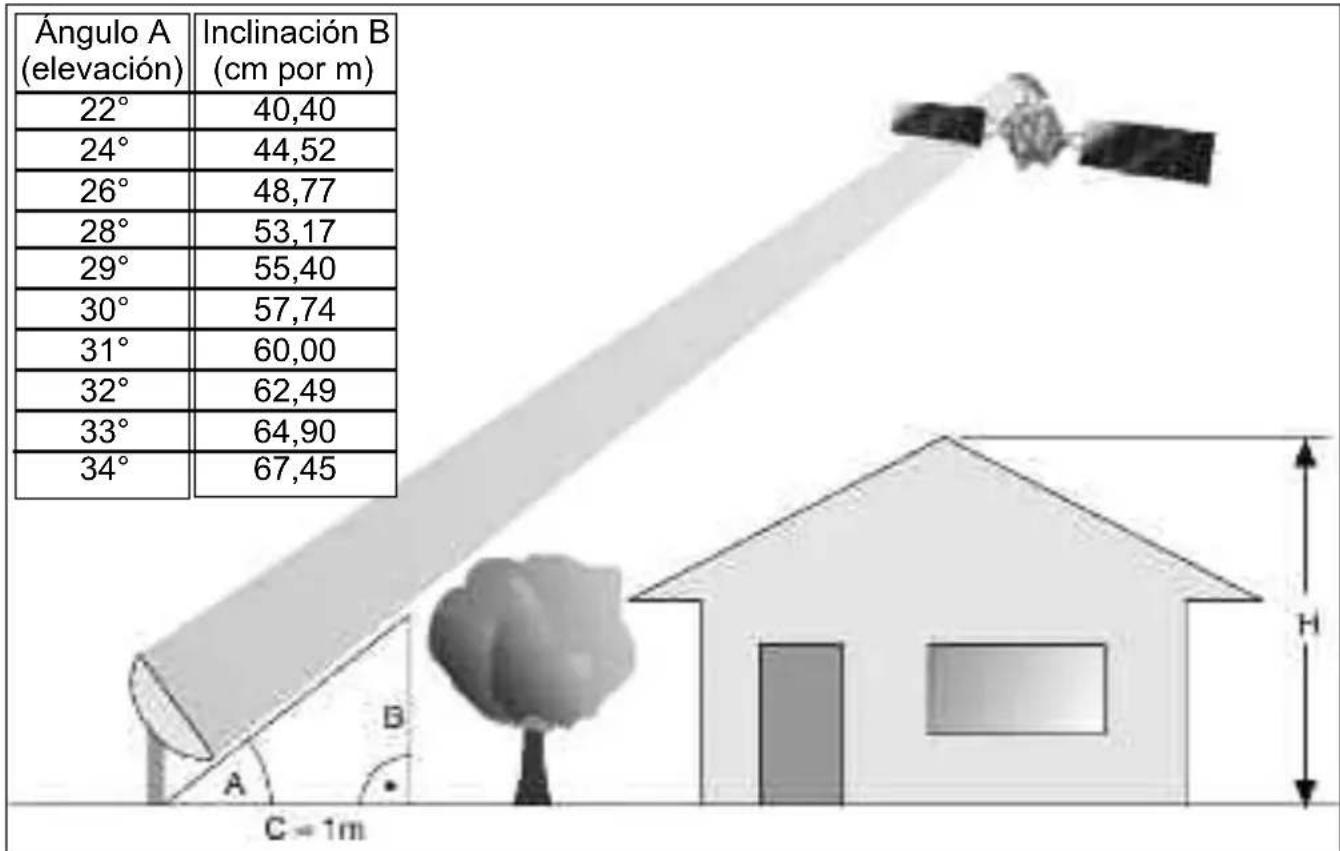

El gráfico de abajo le ayudará a determinar si ha guardado una distancia sufiente respecto al singulare obstáculo, a fin de averitar la atenuación de la seals por el本身就是.
En caso de montaje en una terraza o en el balcon, cerciorese de que el espejo no se enquiryra en la sombra del tejado.

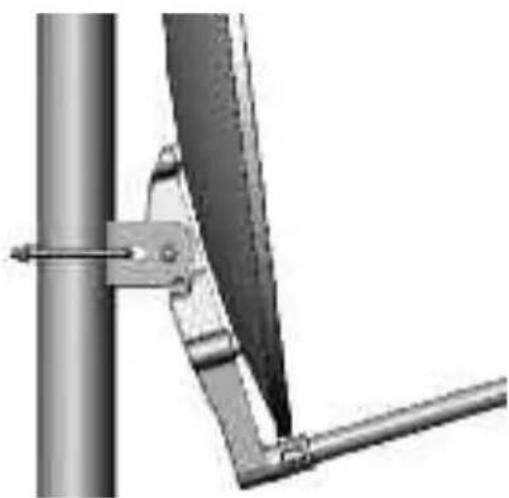

La unidad exterior debe montarse en un poste vertical especial (de 42 mm de diametro) o en un soporte mural.
3. Instrucciones de seguridad
Observe para el montaje las normas europeas y las dispositionses VDE para garantizar la seguridad electrica (p. ej. VDE 0855, parte 1). En caso necessario, consulte a su distribuidor especializzato.
4. Montaje de los conectores F
Atencion:
Desconecte el equipo de recepción de la alimentación electrica antes de montar los connectores F.
Proceda con extremo cuidado al realizar el montaje de los connectores F, a fin de evaporar fallos de funcionaimiento o la destruccion del receptor de satelite bajo a un montaje incorrecto.

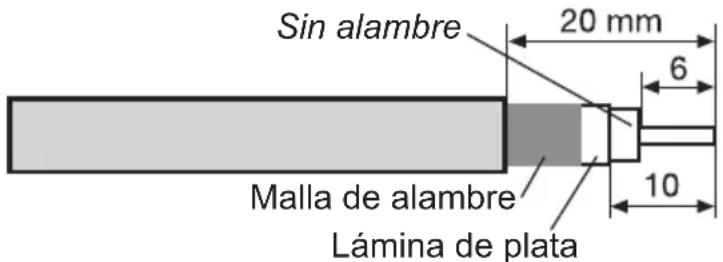

Retire el aislamento en una longitud de 6 mm del extremo del cable con latipsa de un cuchillo aflado hasta descubrir el conductor interior. Procure no dañar el conductor interior.
Retire los alambres sobresalientes de la malla de apantallamento.
A continuación, retire 10 mm del revestimiento de plástico exterior hasta descuberir la malla de apantallamento sin dañarla.
Asegürese de que los alambres de la malla de apantallamento no tocan el conductor interior.
A continua, enrosque el conductor F提供优质amente en el cable hasta que la punta del conductor interior está enrasada con la cara frontal del conductor F. Vuelva a asegurar de que el alambre de la malla de apantallamento no toque el conductor inferior del cable. Ahora el conductor F está correctamente montado.
En caso de uso de connectores F crimp, consulte las instrucciones de montaje del fabricante.
5. Orientación de la unidad exterior
Se recomienda orientar launidad exterior con lapellda de un equipo de medicacion.
Si noiene ninguna de las dos cosas, pueda orientar la unidad exterior con lapelluda de un receptor y de un televisor tal y como se describe a continuacion.
-
Conecte el LNB al receptor mediante un cable coaxial adecuado.
-
Conecte el receptor al televator y elija un canal en el receptor donde pueda recibir un programa del satélite deseado (p. ej. ARD para ASTRA).
-
A continuación, ajuste el ángulo correspondiente a su localidad con la ayud de la escalaga grabada y fije el espejo en esta posición (el punto de referencia de la escalaga graduada es la esquina inferior del prisma oscilante).
-
Después gire el espejo lentamente en direction Este u oeste (angulo de acimut) hasta que reciba el canal seleccionado.
-
A continuación debe realizarse el ajuste bajo del espejo. Paraarlo se recomienda activar la indicacion de estado (con nivel y calidad de la seals) del receptor (consulte las instrucciones del receptor).
-
A continuación, modique lentamente los ángulos de acimut (este/oeste) y de elevación hasta que consiga los valeursolestimos para el nivel y la calidad de la senal.
-
Apriete todos los tornillos procurando que la recepción de la seals no empeore. Ahora el espejo está montado y orientado de forma optima al satélite deseado.
Este producto lva el marcado CE y cumple todas las dispositions pertinentes de la UE.
Salvo modificaciones y erros de imprinta. Version 10/04
Cualquier copia o reproduccion requiere la autorizacion previa del editor.
VIOTENNE es unamarca registrada de
Viola Digital GmbH
Nordstraße 4
39418 Staßfurt
Alemania
