MANUAL DE USUARIO Satman 45 TECHNISAT
para montaje en pared
Instrucciones de montaje
Estimado cliente:
Haigung un producto de calidad de la Empresa TechniSat. Para que se mantenga la calidad del producto a lo large de los años, existen soportes y reflectores de aluminio.
El reflector está ideado para recibir las senales digitales de los satélites ASTRA. Lea detenidamente estas instrucciones antes del montaje para lograr una receccion optima tras la instalacion.
Antes de comenzar con el montaje, compruebe que la unidad exterior este completa.

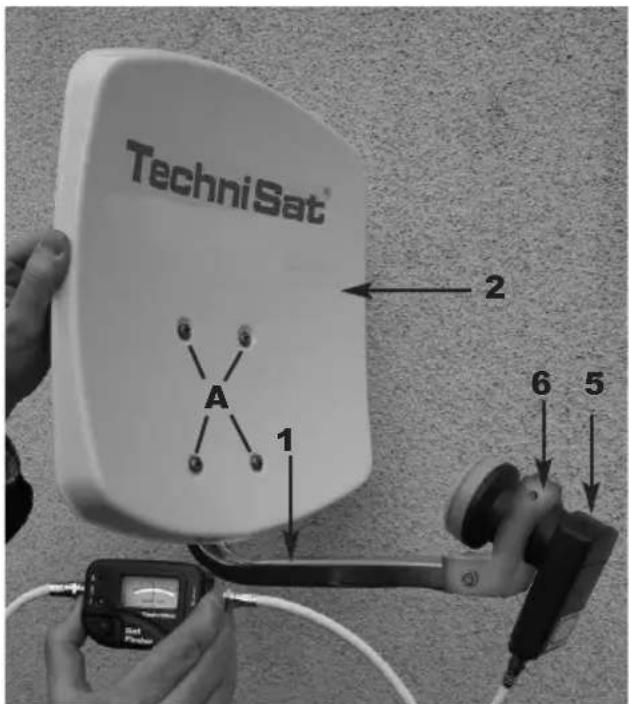

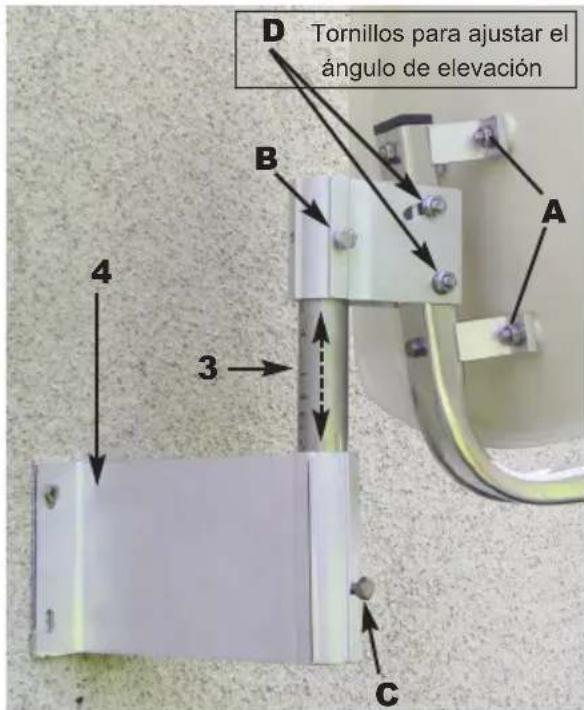

Contenido del pack (consulte laImagen 1 y 2)
| Pos. Articulo | |
| 1 1 soñe | orte AZ/EL con abrazadora de sujeción del LNB y perfil de giro |
| 2 1 reflector | |
| 3 1 pieza intermedia | |
| 4 | 1 soporte de pared*: "corto" "medio" "largo"oo |
| 5 1 LNB | |
| 6 1 abrazadora de sujeción del LNB, 1 tornillo M6x40, 1 tornillo M6x16 | |
| A 4 tornillos M6x15, 4 tuercas M6, 4 arandelas | |
| 10 m de cable coaxial con conductor F (sólo incluido en el pack de entrega del setcomplete, incl.receptor) | |
Imagen 1
Imagen 2
1 Montaje de la unidad exterior
En el momento de la entrega, launidad exterioriene parcialmente premontada de forma que sólo tendrá que instalar el reflector (pos. 2) y la pieza intermedia (pos. 3).
En primer lugar, fije el reflector con los tornillos (A) al soporte AZ/EL (pos. 1). A continua, afloje el tornillo (B) del peril de giro para montar la pieza intermedia. Monte ahora el LNB (pos. 5) en el soporte del LNB conridge de la abrazadora de fijacion del LNB (pos. 6) tal como se muestra en la imagen 1.
2 Montaje
Elección del emplazimiento
a) Asegürese de que, desde el lugar de montaje previsto,la vista este despejada hacia el Sur para recibir la posicón del satélite ASTRA 19,2° Este.
Con el grafico de problemas, podra ver si se ha mantido suficiente distancia hasta un obstáculo proximo paraataruna recepción peor debida a tal obstáculo. Asegúrese de que el reflector no quede a la sombra de un tejado sobresaliente cuando lo monte bajo una terraza.
b) Fije el soporte de pared (pos. 4) horizontal en el lugar seleccionado.
Con el fin de garantizar la sujeción optima de la unidad exterior, elija conveniently el material de fijación (tornillos, tacos, etc.) de la superficie de montaje. Debido a la variedad de materiales deoba, el pack no incluye ningún material de fijación para montar el soporte de pared.
c) Afloje el tornillo (C) del soporte de pared y*cuelgue la unidad exterior con la pieza intermedia.
| Ángulo A (elevación) | Inclínación B (cm por m) |
| 22° 40,40 | |
| 24° 44,52 | |
| 26° 48,77 | |
| 28° 53,17 | |
| 29° 55,40 | |
| 30° 57,74 | |
| 31° 60,00 | |
| 32° 62,49 | |
| 33° 64,90 | |
| 34° 67,45 | |
| 35° 70,02 | |
| 36° 72,65 | |
| 37° 75,36 | |
| 38° 78,13 |
3 Consejos de seguridad
Durante la instalacion,onga en cuenta las correspondentes normas europeas y VDE con el objetivo de garantizar la calidad electrica (p. ej. VDE 0855, parte 1).
En caso necessario, pregunte a su distribuidor.
4 Montaje del conector F
'Atencion!
Monte el conector F con el equipo de recepcion descenthufado.
Durante el montaje del conductor F, proceda con sumo cuidado paraatarfallosdefuncionamento o incluso la rotura total del receptor de satelite debido a un montaje incorrecto delconectar.

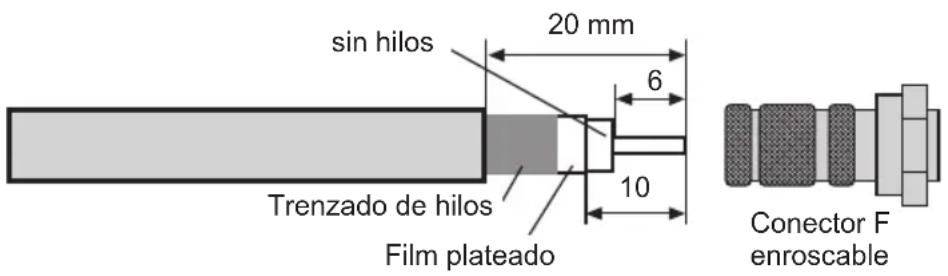

Aparte del texto, fjese también en laImagen 3.
Retire el aislamento del extremo del cable uno 6 mm hasta el conductor inferior con la ayud de un cuchillo aflado. Cerciórese de que el conductor inferior no resulte dañado.
Retire los hilos sobresalientes del trenzado antiparasitario.
Retire ahora 10mm de la funda de plástico exterior para despejar el trenzado antiparasitario. Cerciórese de que el trenzado antiparasitario no resulte dañado.
Asegürese de que ningún hilo del trenzado antiparasitario toque el conductor interior.
Ahora gire con cuidado el conductor F sobre el cable hasta que el conductor inferior se cierre a ras con el borde anterior del conductor F.
A continuación, vuelva a proprobar que ningún hilo del trenzado antiparasitario toque el conductor inferior del cable. El conector F ya está así bien montado.
Imagen 3
5. Orientación de la unidad exterior
La orientacion de la unidad exterior debe llevarse a cabo con un medidor.
Tambien se pueda completar la orientacion con el TechniSat SatFinder más economico (n.° articulo 0000/3045).
Si no dispone de ninguno de"These equipos, pode orientarla con laapia de un receptor digital y un televisor:
- Conecte el LNB y el receptor con un cable coaxial apropiado.
-
Conecte el receptor al television y configure en el receptor un programa donde pueda recibir un canal del satélite deseado (p. ej. ARD para ASTRA).
-
En la tabla AZ/EL (consulte el capítulo 6), tiene el ángulo de elevación para el lugar de montaje. Por exemple, para el satélite ASTRA 19,2^ Este en Daun (Alemania), es de 31,29^ .
Puesto que launidad exterior es un reflector offset, no se ajustará el ángulo de elevación anotado, sino un ángulo adaptado al reflector. Este se calcula asi:
Ángulo de elevación - ángulo offset = ángulo resultante
El ángulo offset del DigiDish 33 y del DigiDish 45 asciende a 30^
De este modo, para un DigiDish 33 o un DigiDish 45, p. ej. en Daun (Alemania), se obtiene un ángulo de:
$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

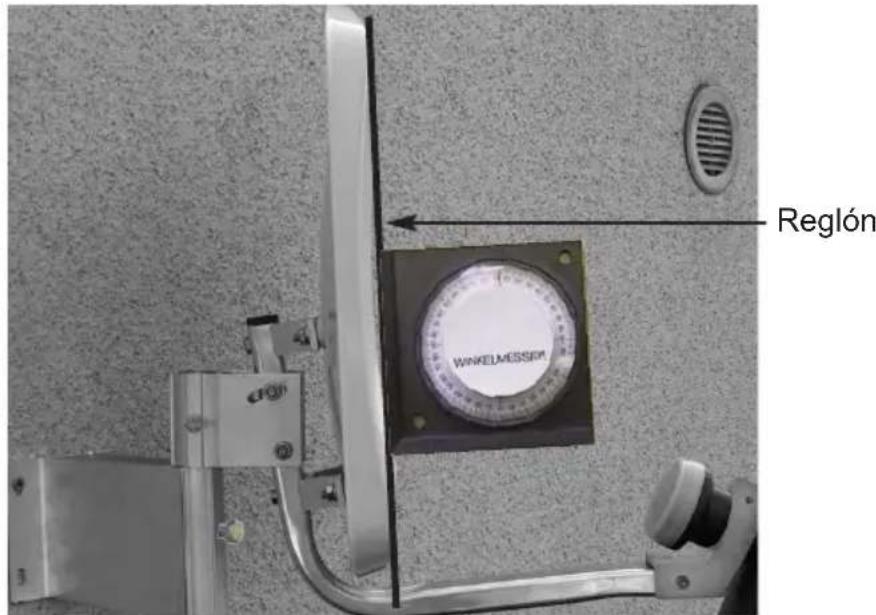

- Afloje los tornillos (D) del perfil de giro de modo que pueda mover arriba y abajo la unidad exterior. Coloque un liston recto sobre el reflector conforme a laImagen 4. Ajuste el ángulo obtenido con un transporte.
Imagen 4
- Afloje ahora el tornillo (C o B) del perfil de giro y gire despacio el reflector hacia el Este u Oeste (ángulo acimutal) hasta que reciba laImagen de television del receptor.
- Entonces deben ajustar con precision el reflector. Paraarlo, resulta útill abrir la información del transpondedor (consulte el manual de instructaciones del receptor digital).
- Con cuidado, modifique el ángulo acimutal (Este/Oeste) y el de elevación de forma que reciba la amplitud maxima del indicator de nivel y calidad.
- Fije ahora todos los tornillos y asegúrese de que la Reception no empeore. El reflector ya está montado y orientado de forma optima al satélite deseado.
Parámetros del LNB:
LOF Low-Band: 9750 MHz
LOF High-Band: 10600 MHz
Conmutación Low-Band / High-Band: Señal de 22 kHz del receptor
Accesorios-optionales:
Accesorio de tubo para el montaje en poste N.° art.: 0000/0500
Soporte para balcon N.° art.: 0000/1751
Soporte de ventosa N.° art.: 0000/1758
Soporte para balcon N.° art.: 0000/1755
Soporte para placadehormigónN.°art.:0000/1756
Este producto lvea el distinctivo CE y cumple todas las normasrequireidas de la UE.
Se reserva el derecho de posibles modificaciones y fallos de impresión. Version 06/12
