Merk	TechniSat
Model	Satman 45
Producttype	Satellietantenne (offset schotel)
Reflectorgrootte	45 cm (DigiDish 45)
Materiaal	Reflector en beugel van aluminium
LNB-kop	Inbegrepen, LOF Laag 9750 MHz, LOF Hoog 10600 MHz, 22 kHz schakeling
Instelbare elevatiehoek	Ongeveer 22° tot 38° (afhankelijk van breedtegraad)
Azimuthoek	360° instelbaar door rotatie op de beugel
Montagewijze	Muurbefestiging (muurbeugel inbegrepen), aanpasbaar voor mast of balkon (optionele accessoires)
Leveringsomvang	Reflector, AZ/EL beugel met LNB-kraag, verbindingsstuk, muurbeugel, LNB-kop, LNB-bevestigingsklem, schroeven, handleiding
Gewicht (ongeveer)	3 kg
Voeding	Via coaxkabel (voeding LNB via ontvanger)
Certificering	CE-markering, conform Europese normen
Onderhoud en reiniging	Reinig de reflector met een zachte doek en zeepwater; vermijd schurende producten
Bedrijfstemperatuur	-30°C tot +60°C (schatting)
Windbestendigheid	Ontworpen voor matige wind; correcte bevestiging vereist
Optionele accessoires	Mastadapter (ref. 0000/0500), balkonbeugel (ref. 0000/1751), zuignapvoet (0000/1758), enz.
Garantie	2 jaar (volgens geldende wetgeving)

Veelgestelde vragen - Satman 45 TECHNISAT

Hoe installeer ik de TechniSat Satman 45 schotelantenne?

De installatie gebeurt door de reflector op de AZ/EL-beugel te monteren en vervolgens de muurbeugel op een vrije plek naar het zuiden te bevestigen (voor ASTRA 19,2° Oost). Gebruik de meegeleverde schroeven en stel de elevatiehoek in met een hellingsmeter, rekening houdend met de offset van 30°.

Wat is de offsethoek van de Satman 45?

De offsethoek van de reflector is 30°. Om de elevatiehoek in te stellen, moet u 30° aftrekken van de theoretische hoek uit de AZ/EL-tabel van uw locatie.

Hoe richt ik de schotel?

Draai de schroeven van het zwenkprofiel en de muurbeugel los, draai de reflector langzaam in azimut (oost/west) terwijl u de elevatie aanpast tot een optimaal signaal is bereikt. Gebruik een digitale ontvanger om de signaalkwaliteit weer te geven.

Welke coaxkabel moet ik gebruiken?

Gebruik een kwalitatieve coaxkabel met F-connectoren. Bij complete sets wordt 10 m kabel meegeleverd. Zorg dat de kabel goed is gestript zonder de kern te beschadigen en dat de vlecht de kern niet raakt.

Hoe monteer ik de F-connector?

Strip de isolatie 6 mm om de kern bloot te leggen, verwijder vlecht-/foliedraden, strip de mantel 10 mm om de vlecht vrij te maken. Schroef de F-connector tot de kern gelijk ligt met de rand. Controleer of geen vlechtdraad de kern raakt.

Kan de schotel op een mast worden gemonteerd?

Ja, met de optionele mastadapter (ref. 0000/0500). Er zijn ook beugels voor balkon of betonnen plaat.

Wat zijn de kenmerken van de LNB-kop?

De LNB heeft een LO Low van 9750 MHz en LO High van 10600 MHz. De schakeling tussen banden gebeurt via een 22 kHz signaal van de ontvanger.

Hoe onderhoud ik de schotel?

Reinig de reflector regelmatig met een zachte doek en zeepwater. Vermijd agressieve chemicaliën. Controleer de aansluitingen en draai schroeven indien nodig aan.

Welke satellieten kan ik ontvangen?

De reflector is geoptimaliseerd voor ASTRA-satellieten (19,2° Oost). Andere satellieten kunnen worden ontvangen als de azimut- en elevatiehoek dienovereenkomstig worden aangepast.

Wat als het signaal zwak is?

Controleer op obstakels (bomen, gebouwen) in de richting van de satelliet. Zorg voor nauwkeurige azimut- en elevatie-instellingen. Controleer de staat van de kabel en F-connectoren, en of de LNB goed is bevestigd.

GEBRUIKSAANWIJZING Satman 45 TECHNISAT

U heeft gekozen voor een kwaliteitproduct van de firma TechniSat. Om de kwaliteit van het product jarenlang te behouden, zijn de houder en spiegel van aluminium gemaatk.

De spiegel werden ontworpen voor de ontvangst van de digitale signalen van de ASTRA-satellieten. Lees voorafgaand aan de montage zorgvuldig de montage-instructies door, zatat u na de installmentiekunt profiteren van een optimale ontvangst.

Voordat u met de montage begint, contrôleert u de geleverde buiteneenheid op volledigheid.

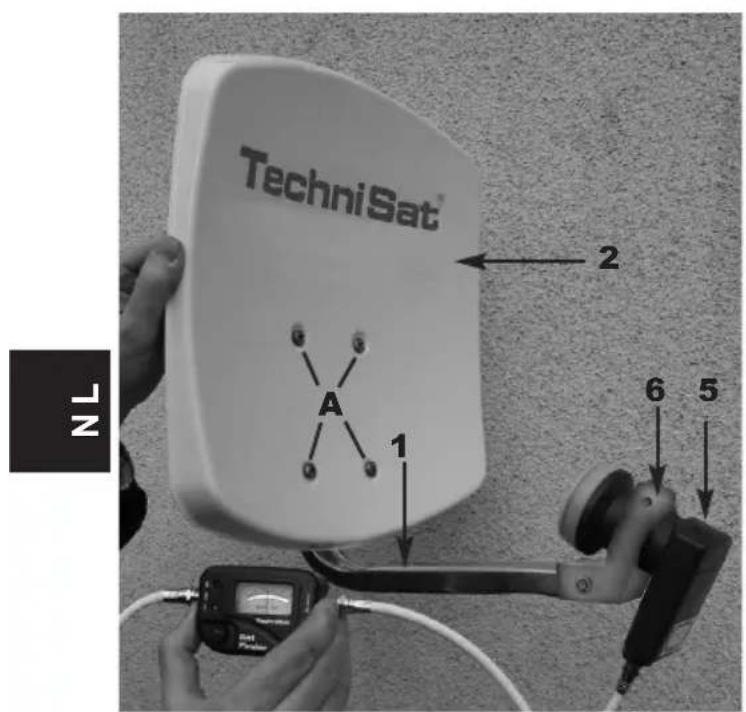

Inhoud van de levering (zie afbeeldingen 1 en 2)

Pos. Artikel
1 1 AZ/EL-holder met LNB-holderbeugel en zwenkprofiel
2 1 Spiegel (schotel)
3 1 Tussenstuk
4	1 Wandhouser*: “kort” “middel” “lang”ofof
5 1 LNB
6 1 LNB-holderbeugel, 1 schroef M6x40, 1 schroef M6x16
A 4 bouteN M6x15, 4 moeren M6, 4 ringen
	10 m coackabel met F-stekkers (alleen bij complete sets incl. receiver meegeleve

Afbeelding 1

Afbeelding 2

1 Montage van de buiteneenheid

De buiteneenheid is bij levering ten dele voorgemonteerd zodat u alleen de spiegel (Pos. 2) en het tussenstuk (Pos. 3) hoeft te monteren.

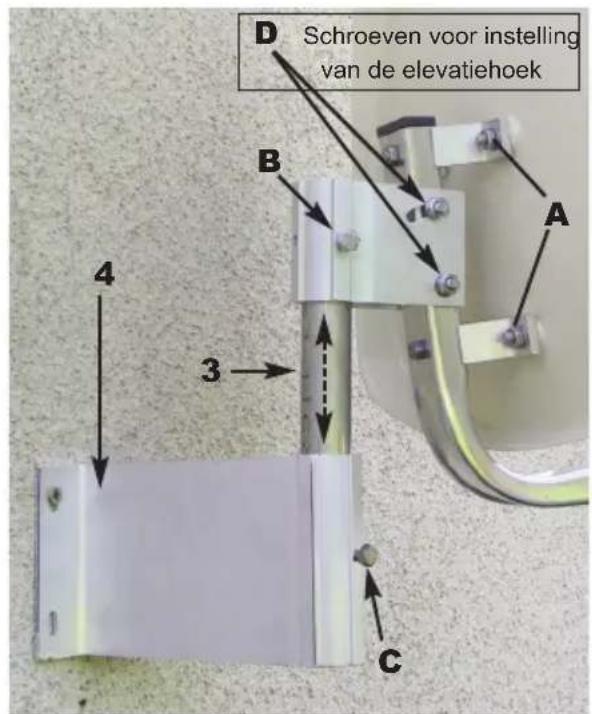

Bevestig eerst de spiegel (schotel) met de bouteen (A) aan de AZ/EL-houder (pos. 1). Maak verwolgens de schroef (B) aan het zwenkprofiel los om het tussenstuk te monteren. Monteer verwolgens de LNB (Pos. 5) met behulp van de LNB-houderbeugel (Pos. 6) volgens afbeelding 1 aan de LNB-houder.

2 Opbouw

Keuze van de locatie

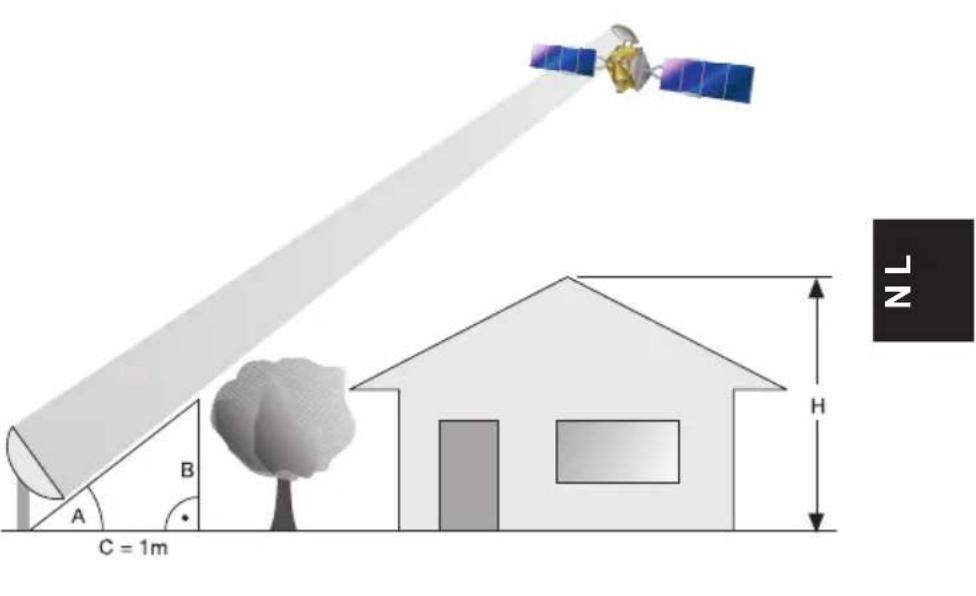

a) Verzeker u ervan dat vanaf de beoogde montageplek vrij zich is op het zuiden om de satellietpositie ASTRA 19,2^ oost te kuren ontvangen. Met behulp van de onderstaande grafische weergave kunt u zien of u voldoende afstand tot een nabijgelegen obstakel aangehouden heeft om een afzwakking van de ontvangst door dit obstakel te vermijden. Let erop dat de spiegel bij de montage op een terras Niet door een uitstekend dak overschaduwd worden.
b) Bevestig de wandhouser (pos. 4) vertical op de uitgezochtpelek.

Om de buiteneenheid een optimaal houvast te bieden, zou bevestigingsmaterial (schroeven, pluggen etc.) gekozen要去en worden dat bij de ondergrond past. Vanwege het brede Scala van möglichke ondergronden worden geen bevestigingsmaterial voor de montage van de wandhouder meegeleverd.

c) Maak de schroef (C) aan de wandhouder los en hang de buiteneenheid met het tussenstuk in.

Hoek A (Elevatie)	Stijging B (cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Veiligheidsaanwijzingen

Neem bij de installmentie de toepasselijk Europese normen en de VDE-voorschriften in acht om de elektrische verilgheid te garanderen (bijv. VDE 0855, deel1).

Vraag zo nodsig uw dealer om advies.

4. Montage van de F-stekker

Opgelet!

Monteer de F-stekker in spanningsvrije toestand van de ontvangstinstallatie!

Ga bij de montage van de F-stekker zeer zorgvuldig te werk om werkingsstoringen of zichs een beschadiging/vernieling van de satellietreceiver door een foute stekkermontage uit te sluiten. Neem behalve de uitleg in de tekst ook afbeelding 3 in acht.

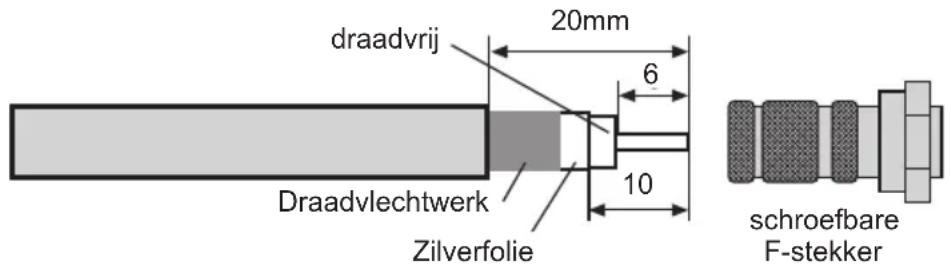

Verwijder over een lenghte van 6 mm de isolatie tot op de binnendraad van het kabel-einde met behulp van een scherp mes. Let erop dat de binnendraad (kerndraad) nicht beschadigd raakt.
Verwijder de overtollige draadjes van het schermvlechtwerk.
Verwijder nu 10 mm van de buitenste kunststofmantel om het schermvlechtwerk bloot te leggen. Let erop dat het schermvlechtwerk waar bij nicht beschadigd raakt.
Verzeker u ervan dat geen draadjes van het vlechtwerk contact makes met de kerndraad.
Draai nu de F-stekker voorzichtig op de kabel tot de kerndraad strak aansluit bij de voorste rand van de F-stekker.

Controller vervolgens nog een keer dat er geen draadje van het schermvlechtwerk contact maakt met de kerndraad van de kabel. De F-stekker is nu correct gemonteerd.

Afbeelding 3

5. Uitlijning van de buiteneenheid

De uitlijning van de buiteneenheid dient met behulp van een meetapparaat verricht te worden. Uitlijning is eveneens möglichk met behulp van een voordeligere TechniSat SatFinder (art.-nr. 0000/3045).

Mochten beiden nicht beschikbaar zijn, dan kan met behulp van een digitale receiver en een TV de uitlijing als volgt verricht worden.

1. Verbind de LNB met een geschikte coaxkabel met de receiver.

2. Sluit de receiver op de Tv aan en stel de receiver in op een programmapositie waarop een programme van de gewenste satelliet te ontvangen is (bijv. ARD voor ASTRA).

3. Zoek in de AZ/EL-tabel (zie hoofdstuk 6) de elevatiehoek voor uw installatielocatie op. Deze bedraagt bijv. voor de satelliet ASTRA 19,2^ oost 31,29^ in Daun. Omdat het bij uw buiteneenheid om een offsetspiegel gaat, worden nicht de afgelezen elevatiehoek, maar een aan de spiegel aangepaste hoek ingesteld. Deze worden als volgt berekend:

Elevatiehoek - offsethoek = in te stellen hoek

De offsethoek van de DigiDish 33 of DigiDish 45 bedraagt 30^ Dat resulteert voor een DigiDish 33 resp. 45 in Daun bijv. in een hoek van:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

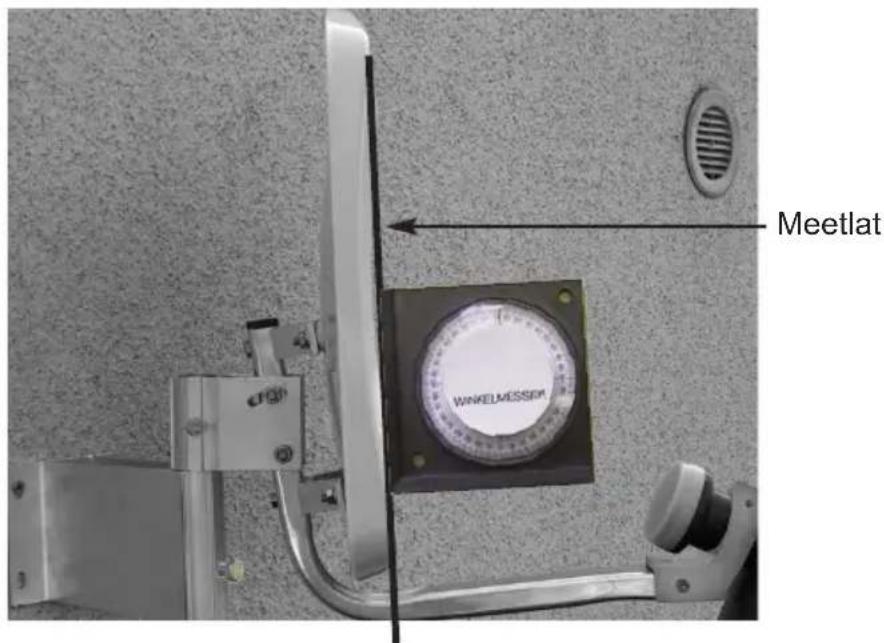

1. Maak de schroeven (D) aan het zwenkprofiel los, zodate u de buiteneenheid omhoog of omlaag kunt bewegen. Leg een rechte lat - zoals te zien in afbeelding 4 - over de spiegel. Bepaal de ingestelde hoek met behulp van een hoekmeter.

Afbeelding 4

1. Maak nu de schroef (C) resp. (B) aan het zwenkprofiel los en draai de spiegel langzaam in oostelijkke of westelijkke richting (azimuthhoek), tot u het TV-beeld van de receiver ontvangt.
2. Nu要去 de spiegel nog fjinn ingesteld worden. Daarvoor is het zinvol om de transponderinfo (zie gebruiksaanwijzing van de digitale receiver) op te roepen.
3. Verander nu voorzichtig de azimuth- (oost/west) en elevatiehoek zodanig dat u een maximale uitslag van de niveau- of kwaliteit指示atie verkrijgt.
4. Draai nu alle schroefbevestigingen aan en let erop dat de ontvangst waar bij nicht slechter worden. De spiegel is nu gereed gemonteerd en optimaal afgesteld op de gewenste satelliet.

Karakteristieken van de LNB:

LOF Low-Band: 9750 MHz

LOF High-Band: 10600 MHz

Omschakeling Low-/ High-Band: 22kHz-sigmaal van de ontvanger

Optioneel toebehoor:

An-buisfitting voor de mastmontage Art.-nr.: 0000/0500

Balkonstandaard Art.-nr.: 0000/1751

Zuigvoethouder Art.-nr.: 0000/1758

Balkonstandaard Art.-nr.: 0000/1755

Betonplaatstandaard Art.-nr.: 0000/1756

Dit product draagt het CE-keurmerk en voldoet aan alle verplichte EU-normen.

Wijzigingen en drukfouten voorbehonden. Stand 06/12
