Digidish 45 SAT - Satellietantenne TECHNISAT - Gratis gebruiksaanwijzing en handleiding

Producttype	Satellietschotel
Merk	TechniSat
Model	Digidish 45 SAT
Reflectordiameter	45 cm
Reflectormateriaal	Aluminium
Offsethoek	30°
Instelbare elevatiehoek	22° tot 38° (afhankelijk van locatie)
LNB-frequenties	Laagband: 9750 MHz, Hoogband: 10600 MHz
Bandomschakeling	22 kHz signaal
Montagetype	Muurmontage (beugel inbegrepen) of op mast (accessoire)
Leveringsinhoud	Reflector, AZ/EL-beugel, verbindingsstuk, muurbeugel, LNB-kop, bevestigingskraag, schroeven, coaxkabel 10 m (afhankelijk van kit)
Optionele accessoires	Mastadapter, balkonsteun, zuignapvoet, steun voor betonplaten
Geschat gewicht	Ongeveer 2,5 kg
Voeding	Via de coaxkabel (spanning 13/18 V van de ontvanger)
Onderhoud en reiniging	Reinigen met een zachte, droge doek; vermijd schurende producten of oplosmiddelen
Veiligheid	Voldoen aan VDE-normen (0855 deel 1); installatie van F-stekkers spanningsloos
Reserveonderdelen en repareerbaarheid	LNB-kop, beugel, coaxkabel, bevestigingskraag; eenvoudige vervanging van componenten
Certificering	CE-markering, conform Europese normen
Garantie	Volgens de voorwaarden van de distributeur (niet gespecificeerd in de handleiding)

Veelgestelde vragen - Digidish 45 SAT TECHNISAT

Hoe installeer ik de TechniSat Digidish 45 satellietschotel?

Volg de stappen: monteer de reflector op de AZ/EL-beugel met de meegeleverde schroeven, bevestig de LNB-kop met de kraag, installeer vervolgens de muurbeugel op een vrije locatie op het zuiden. Gebruik de elevatietabel om de hoek in te stellen op basis van uw locatie.

Welke elevatiehoek moet ik instellen om Astra 19,2°O te ontvangen?

De elevatiehoek is afhankelijk van uw locatie. Bijvoorbeeld in Daun is deze 31,29°. Omdat de reflector een offset van 30° heeft, is de in te stellen hoek 1,29°. Raadpleeg de tabel in de handleiding voor uw stad.

Hoe sluit ik de coaxkabel aan op de LNB-kop?

Strip de kabel 6 mm voor de kern en 10 mm voor de vlecht, schroef de F-connector vast zonder dat de vlecht de kern raakt. Zorg ervoor dat de installatie spanningsloos is.

Kan ik deze schotel gebruiken voor andere satellieten dan Astra?

Ja, de schotel kan andere satellieten ontvangen als u deze correct richt. De LNB-kop is geschikt voor standaardfrequenties (LOF 9750/10600 MHz). Pas de azimut en elevatie dienovereenkomstig aan.

Wat moet ik doen als ik geen signaal ontvang?

Controleer op obstakels, of de elevatiehoek correct is, of de LNB-kop goed vastzit en of de kabel correct is aangesloten. Gebruik een SatFinder of een ontvanger met signaalsterkte-indicator.

Is de schotel bestand tegen weersinvloeden?

Ja, de aluminium reflector is ontworpen om bestand te zijn tegen buitenomstandigheden. Zorg ervoor dat alle schroeven goed zijn aangedraaid en dat de aansluitingen waterdicht zijn.

Hoe reinig ik de satellietschotel?

Gebruik een zachte, droge doek. Vermijd chemische of schurende producten die het oppervlak kunnen beschadigen. Reinig regelmatig om een goede ontvangst te behouden.

Wat is de voedingsspanning van de LNB-kop?

De LNB-kop wordt gevoed door de satellietontvanger via de coaxkabel. De spanning varieert tussen 13 V (verticale polarisatie) en 18 V (horizontale polarisatie).

Kan ik de LNB-kop vervangen?

Ja, de LNB-kop is uitwisselbaar. Draai de bevestigingskraag los en vervang deze door een standaard compatibele LNB-kop (LOF 9750/10600 MHz). Controleer de compatibiliteit met uw ontvanger.

Welke accessoires zijn beschikbaar voor deze schotel?

U kunt een mastadapter (ref. 0000/0500), een balkonsteun (ref. 0000/1751 of 0000/1755), een zuignapvoet (ref. 0000/1758) of een steun voor betonplaten (ref. 0000/1756) aanschaffen.

GEBRUIKSAANWIJZING Digidish 45 SAT TECHNISAT

U heeft gekozen voor een kwaliteitsproduct van de firma TechniSat. Om de kwaliteit van het product jarenlang te behouden, zijn de houder en spiegel van aluminium gemaakt.

De spiegel werd ontworpen voor de ontvangst van de digitale signalen van de ASTRA-satellieten. Lees voorafgaand aan de montage zorgvuldig de montage-instructies door, zodat u na de installatie kunt profiteren van een optimale ontvangst.

Voordat u met de montage begint, controleert u de geleverde buiteneenheid op volledigheid.

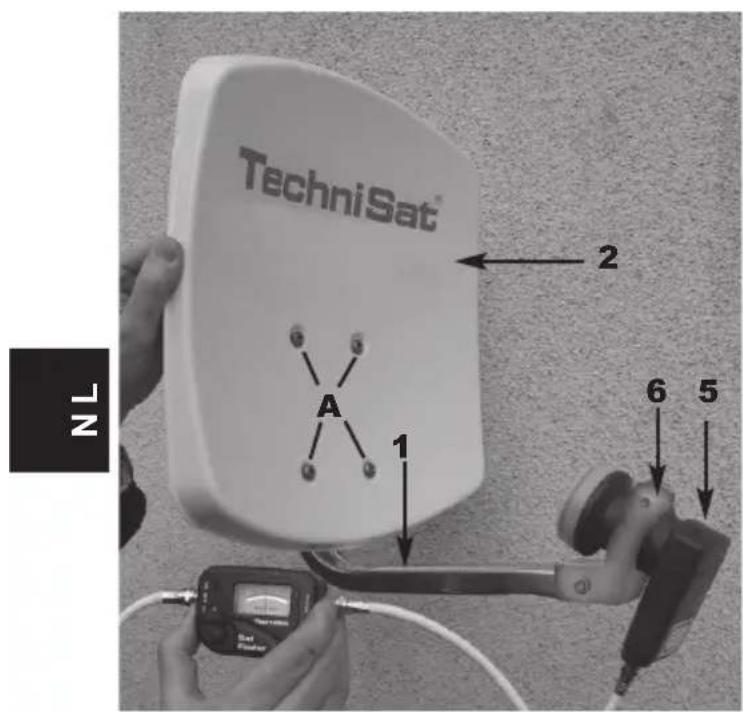

Inhoud van de levering (zie afbeeldingen 1 en 2)

Pos. Artikel
1 1 AZ/EL-houder met LNB-houderbeugel en zwenkprofiel
2 1 Spiegel (schotel)
3 1 Tussenstuk
4	1 Wandhouder*: “kort” “middel” “lang” ofof
5 1 LNB
6 1 LNB-houderbeugel, 1 schroef M6x40, 1 schroef M6x16
A 4 bouten M6x15, 4 moeren M6, 4 ringen
	10 m coackabel met F-stekkers (alleen bij complete sets incl. receiver meegeleverd)

Afbeelding 1

Afbeelding 2

1 Montage van de buiteneenheid

De buiteneenheid is bij levering ten dele voorgemonteerd zodat u alleen de spiegel (Pos. 2) en het tussenstuk (Pos. 3) hoeft te monteren.

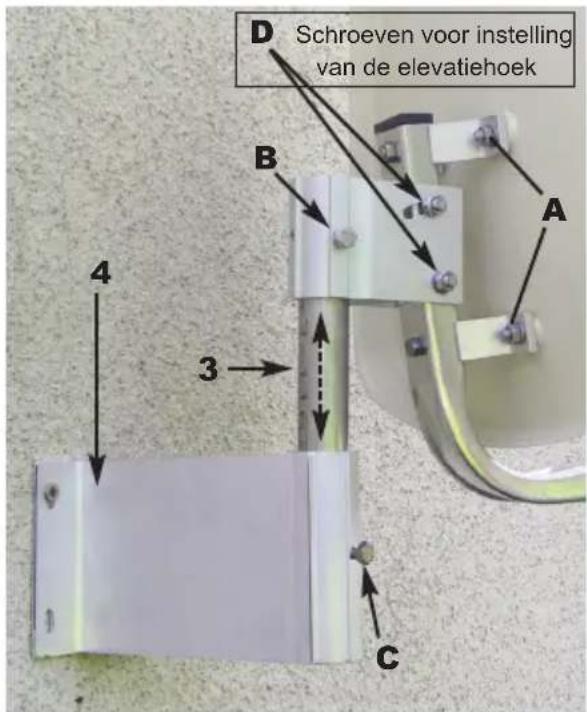

Bevestig eerst de spiegel (schotel) met de bouten (A) aan de AZ/EL-houder (pos. 1). Maak vervolgens de schroef (B) aan het zwenkprofiel los om het tussenstuk te monteren. Monteer vervolgens de LNB (Pos. 5) met behulp van de LNB-houder beugel (Pos. 6) volgens afbeelding 1 aan de LNB-houder.

2 Opbouw

Keuze van de locatie

a) Verzeker u ervan dat vanaf de beoogde montageplek vrij zicht is op het zuiden om de satellietpositie ASTRA 19,2° oost te kunnen ontvangen. Met behulp van de onderstaande grafische weergave kunt u zien of u voldoende afstand tot een nabijgelegen obstakel aangehouden heeft om een afzwakking van de ontvangst door dit ob stakel te vermijden. Let erop dat de spiegel bij de montage op een terras niet door een uitstekend dak overschaduwd wordt.
b) Bevestig de wandhouder (pos. 4) verticaal op de uitgezochte plek.

Om de buiteneenheid een optimaal houvast te bieden, zou bevestigingsmateriaal (schroeven, pluggen etc.) gekozen moeten worden dat bij de ondergrond past. Vanwege het brede scala van mogelijke ondergronden wordt geen bevestigingsmateriaal voor de montage van de wandhouder meegeleverd.

c) Maak de schroef (C) aan de wandhouder los en hang de buiteneenheid met het tussenstuk in.

Hoek A(Elevatie)	Stijging B(cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Veiligheidsaanwijzingen

Neem bij de installatie de toepasselijk Europese normen en de VDE-voorschriften in acht om de elektrische veiligheid te garanderen (bijv. VDE 0855, deel1).

Vraag zo nodig uw dealer om advies.

4. Montage van de F-stekker

Opgelet!

Monteer de F-stekker in spanningsvrije toestand van de ontvangstinstallatie!

Ga bij de montage van de F-stekker zeer zorgvuldig te werk om werkingsstorigen of zelfs een beschadiging/vernieling van de satellietreceiver door een foute stekkermontage uit te sluiten. Neem behalve de uitleg in de tekst ook afbeelding 3 in acht.

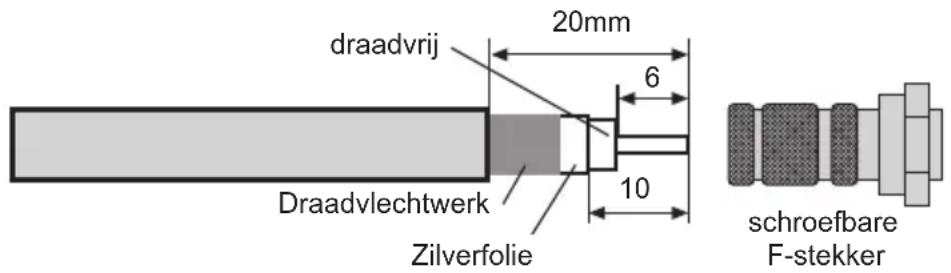

Verwijder over een lengte van 6 mm de isolatie tot op de binnendraad van het kabel-einde met behulp van een scherp mes. Let erop dat de binnendraad (kerndraad) niet beschadigd raakt.
Verwijder de overtollige draadjes van het sche rmvlechtwerk.
Verwijder nu 10 mm van de buitenste kunststofmantel om het schermvlechtwerk bloot te leggen. Let erop dat het schermvlechtwerk daarbij niet beschadigd raakt.
Verzeker u ervan dat geen draadjes van het vlechtwerk contact maken met de kerndraad.
Draai nu de F-stekker voorzichtig op de kabel tot de kerndraad strak aansluit bij de voorste rand van de F-stekker.

Controleer vervolgens nog eenkeer dat er geen draadje van het schermvlechtwerk contact maakt met de kerndraad van de kabel. De F-stekker is nu correct gemonteerd.

Afbeelding 3

5. Uitlijning van de buiteneenheid

De uitlijning van de buiteneenheid dient met behulp van een meetapparaat verricht te worden.

Uitlijning is eveneens mogelijk met behulp van een voordeligere TechniSat SatFinder (art.-nr. 0000/3045).

Mochten beide niet beschikbaar zijn, dan kan met behulp van een digitale receiver en een TV de uitlijning als volgt verricht worden.

1. Verbind de LNB met een geschikte coaxkabel met de receiver.

2. Sluit de receiver op de Tv aan en stel de receiver in op een programmapositie waarop een programma van de gewenste satelliet te ontvangen is (bijv. ARD voor ASTRA).

3. Zoek in de AZ/EL-tabel (zie hoofdstuk 6) de elevatiehoek voor uw installatielocatie op. Deze bedraagt bijv. voor de satelliet ASTRA 19,2° oost 31,29° in Daun. Omdat het bij uw buiteneenheid om een offsetspiegel gaat, wordt niet de afgelezen elevatiehoek, maar een aan de spiegel aangepaste hoek ingesteld. Deze wordt als volgt berekend:

Elevatiehoek - offsethoek = in te stellen hoek

De offsethoek van de DigiDish 33 of DigiDish 45 bedraagt 30°. Dat resulteert voor een DigiDish 33 resp. 45 in Daun bijv. in een hoek van:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

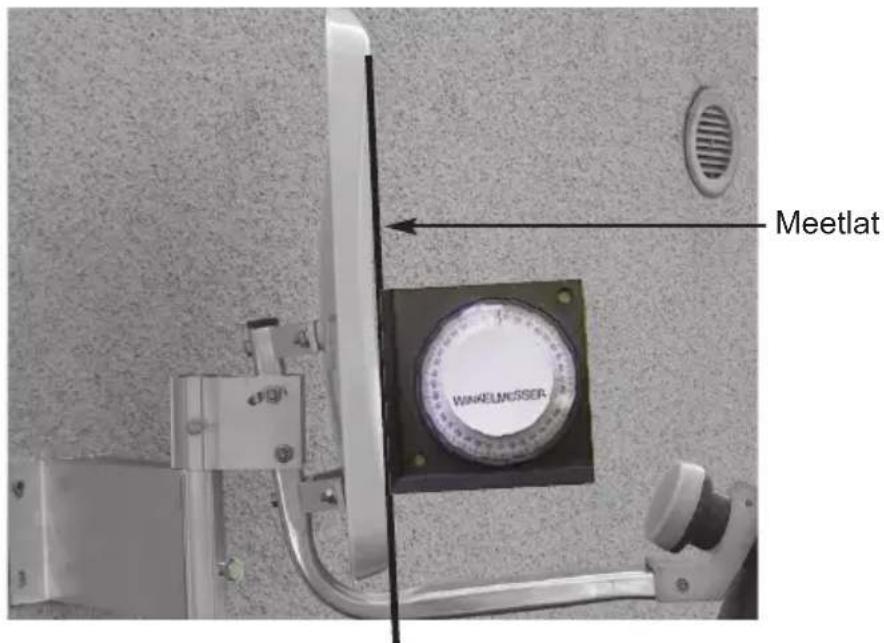

1. Maak de schroeven (D) aan het zwenkprofiel los, zodat u de buiteneenheid omhoog of omlaag kunt bewegen. Leg een rechte lat - zoals te zien in afbeelding 4 - over de spiegel. Bepaal de ingestelde hoek met behulp van een hoekmeter.

Afbeelding 4

1. Maak nu de schroef (C) resp. (B) aan het zwenkprofiel los en draai de spiegel langzaam in oostelijke of westelijke richting (azimuthhoek), tot u het TV-beeld van de receiver ontvangt.

2. Nu moet de spiegel nog fijn ingesteld worden. Daarvoor is het zinvol om de transponderinfo (zie gebruiksaanwijzing van de digitale receiver) op te roepen.

3. Verander nu voorzichtig de azimuth- (oost/west) en elevatiehoek zodanig dat u een maximale uitslag van de niveau- of kwaliteitsindicatie verkrijgt.

4. Draai nu alle schroefbevestigingen aan en let erop dat de ontvangst daarbij niet slechter wordt. De spiegel is nu gereed gemonteerd en optimaal afgesteld op de gewenste satelliet.

Karakteristieken van de LNB:

LOF Low-Band: 9750 MHz

LOF High-Band: 10600 MHz

Omschakeling Low- / High-Band: 22kHz-signaal van de ontvanger

Optioneel toebehoor:

An-buisfitting voor de mastmontage Art.-nr.: 0000/0500

Balkonstandaard Art.-nr.: 0000/1751

Zuigvoethouder Art.-nr.: 0000/1758

Balkonstandaard Art.-nr.: 0000/1755

Betonplaatstandaard Art.-nr.: 0000/1756

Dit product draagt het CE-keurmerk en voldoet aan alle verplichte EU-normen.

Wijzigingen en drukfouten voorbehouden. Stand 06/12
