Digidish 45 SAT - Antenna satellitare TECHNISAT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Antenna satellitare
Marca	TechniSat
Modello	Digidish 45 SAT
Diametro del riflettore	45 cm
Materiale del riflettore	Alluminio
Angolo offset	30°
Angolo di elevazione regolabile	22° a 38° (secondo la posizione)
Frequenze LNB	Banda bassa: 9750 MHz, Banda alta: 10600 MHz
Commutazione di banda	Segnale 22 kHz
Tipo di montaggio	A parete (supporto incluso) o su palo (accessorio)
Contenuto della confezione	Riflettore, supporto AZ/EL, pezzo di giunzione, supporto a parete, testina LNB, fascetta di fissaggio, viti, cavo coassiale 10 m (a seconda del kit)
Accessori opzionali	Adattatore per palo, supporto per balcone, piede a ventosa, supporto per lastre in cemento
Peso stimato	Circa 2,5 kg
Alimentazione	Tramite cavo coassiale (tensione 13/18 V dal ricevitore)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare prodotti abrasivi o solventi
Sicurezza	Rispettare le norme VDE (0855 parte 1); installazione dei connettori F a tensione scollegata
Ricambi e riparabilità	Testina LNB, supporto, cavo coassiale, fascetta di fissaggio; sostituzione agevole dei componenti
Certificazione	Marcatura CE, conforme alle norme europee
Garanzia	Secondo le condizioni del distributore (non specificata nel manuale)

Domande frequenti - Digidish 45 SAT TECHNISAT

Come installare l'antenna parabolica TechniSat Digidish 45?

Segui i passaggi: monta il riflettore sul supporto AZ/EL con le viti fornite, fissa la testina LNB con la fascetta, quindi installa il supporto a parete in una posizione libera orientata a sud. Utilizza la tabella di elevazione per regolare l'angolo in base alla tua località.

Qual è l'angolo di elevazione da regolare per captare Astra 19.2°E?

L'angolo di elevazione dipende dalla tua posizione. Ad esempio, a Daun è di 31,29°. Poiché il riflettore ha un offset di 30°, l'angolo da regolare è di 1,29°. Consulta la tabella nel manuale per la tua città.

Come collegare il cavo coassiale alla testina LNB?

Spelare il cavo per 6 mm per l'anima e 10 mm per la calza, avvitare il connettore F senza che la calza tocchi l'anima. Assicurarsi che l'impianto sia fuori tensione.

Posso usare questa antenna per altri satelliti oltre ad Astra?

Sì, la parabola può captare altri satelliti se la punti correttamente. La testina LNB è adatta alle frequenze standard (LOF 9750/10600 MHz). Regola conseguentemente l'azimut e l'elevazione.

Cosa fare se non capto alcun segnale?

Verifica l'assenza di ostacoli, che l'angolo di elevazione sia corretto, che la testina LNB sia ben fissata e che il cavo sia montato correttamente. Utilizza un SatFinder o un ricevitore con indicatore di qualità.

L'antenna resiste alle intemperie?

Sì, il riflettore in alluminio è progettato per resistere alle condizioni esterne. Assicurati che tutte le viti siano ben serrate e che i collegamenti siano stagni.

Come pulire la parabola?

Usa un panno morbido e asciutto. Evita prodotti chimici o abrasivi che potrebbero danneggiare la superficie. Pulisci regolarmente per mantenere una buona ricezione.

Qual è la tensione di alimentazione della testina LNB?

La testina LNB è alimentata dal ricevitore satellitare tramite cavo coassiale. La tensione varia tra 13 V (polarizzazione verticale) e 18 V (polarizzazione orizzontale).

Posso sostituire la testina LNB?

Sì, la testina LNB è intercambiabile. Svitare la fascetta di fissaggio e sostituirla con una testina LNB standard compatibile (LOF 9750/10600 MHz). Verifica la compatibilità con il tuo ricevitore.

Quali accessori sono disponibili per questa antenna?

Puoi acquistare un adattatore per montaggio su palo (rif. 0000/0500), un supporto per balcone (rif. 0000/1751 o 0000/1755), un piede a ventosa (rif. 0000/1758) o un supporto per lastre in cemento (rif. 0000/1756).

MANUALE UTENTE Digidish 45 SAT TECHNISAT

per montaggio a parete

Istruzioni di montaggio

Egregio Cliente,

Lei ha scelto un prodotto di qualità della ditta TechniSat. Per mantenere negli anni la qualità del prodotto, il supporto e la parabola sono realizzati in alluminio.

La parabola è stata concepita per ricevere il segnale digitale dei satelliti ASTRA. Prima del montaggio leggere attentamente le istruzioni in modo da ottenere le proprietà di ricezione ottimali dopo l'installazione.

Prima di iniziare il montaggio, controllare che l'unità esterna sia integra.

Confezione (si vedano le foto 1 e 2)

Pos. Articolo
1 1 supporto AZ/EL con fascetta di supporto LNB e profilo orientabile
2 1 parabola
3 1 Pezzo intermedio
4	1 Supporto “corto” “medio” “lungo”oppureoppurea parete*:
5 1 LNB
6 1 fas cetta di supporto LNB, 1 vite M6x40, 1 vite M6x16
A 4 vit M6x15, 4 dadi M6, 4 rondelle
	10m di cavo coassiale con spina F (contenuto solo nel set completo dellaconfezione compreso ricevitore)

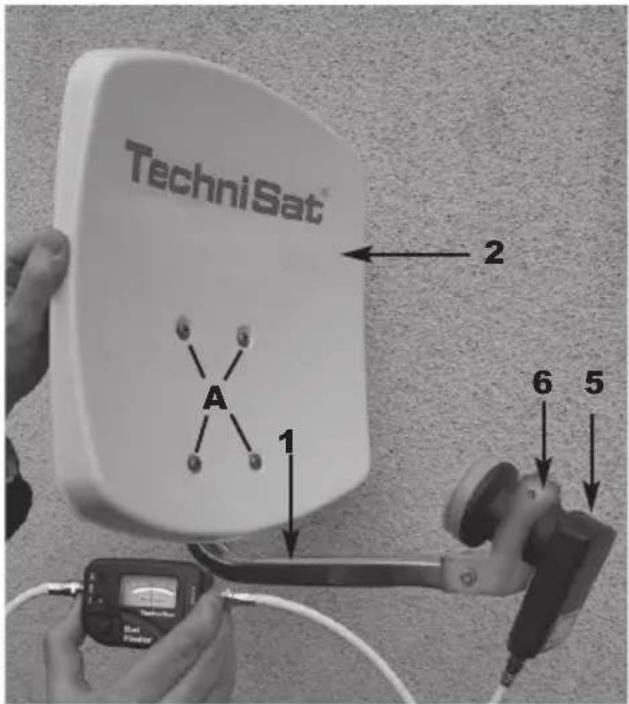

Figura 1

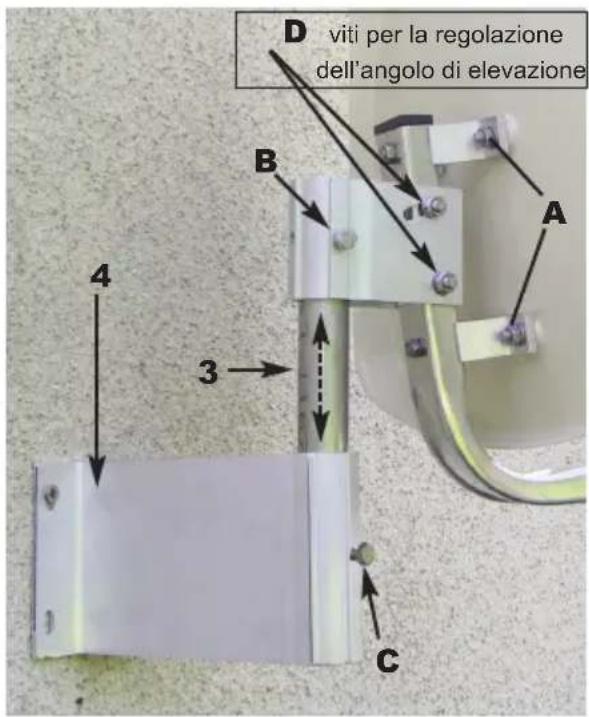

Figura 2

1 Montaggio dell'unità esterna

Quando viene consegnata, l'unità esterna è premontata parzialmente in modo tale che sia necessario montare solo la parabola (Pos. 2) e il pezzo intermedio (Pos. 3). Fissare anzitutto la parabola con le viti (A) al supporto AZ/EL (Pos. 1). Allentare la vite (B) sul profilo orientabile per montare il pezzo intermedio. Montare l'LNB (Pos. 5) servendosi della fascetta di supporto dell'LNB (Pos. 6) al supporto LNB come da Figura 1.

2 Struttura

Scelta dell'ubicazione

a) Accertarsi che nel punto di montaggio previsto ci sia visibilità in direzione sud per ricevere la posizione del satellite ASTRA 19,2° est. Con l'ausilio del grafico sotto riportato è possibile capire se si è mantenuta una distanza sufficiente dall'ostacolo più vicino, per evitare un'attenuazione della ricezion e causata da tale ostacolo. Nel montare la parabola sotto una terrazza, fare attenzione, a non oscurare la parabola con un tetto sporgente.
b) Fissare il supporto a parete (Pos. 4) in posizione orizzontale nel luogo prescelto. Per garantire un supporto ottimale all'unità esterna, scegliere adeguatamente il materiale di fissaggio (viti, tasselli, ecc.) della superficie di montaggio. A causa dei vari tipi di muri esistenti, per il montaggio del supporto a parete la confezione di vendita non contiene materiale di montaggio.
c) Allentare la vite (C) sul supporto a parete e agganciare l'unità esterna con il pezzo intermedio.

Angolo A (elevazione)	Inclinazione B (cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Avvertenza sulla sicurezza

Durante l'installazione osservare le corrispondenti norme europee e le disposizioni VDE per garantire la sicurezza elettrica (ad es. VDE 0855, Parte 1).

Eventualmente consultare il proprio rivenditore specializzato.

4. Montaggio della spina F

Attenzione!

Montare la spina F quando l'impianto di ricezione non è alimentato elettricamente!

Prestare molta attenzione al montaggio della spina F, per escludere disturbi di funzionamento del ricevitore satellitare dovuti a montaggio errato della spina.

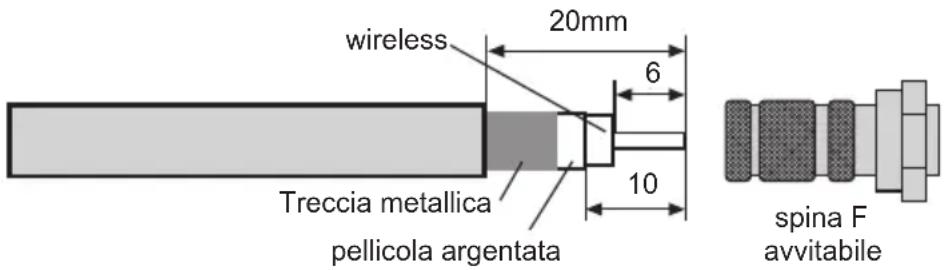

Per la realizzazione osservare anche la Figura 3.

Rimuovere l'isolante dell'estremità del cavo servendosi di un coltello affilato su una lunghezza di 6 mm evitando il cavo interno. Fare attenzione a non danneggiare il cavo interno.
Rimuovere i fili in eccesso della rete di scherma tura.
Adesso rimuovere 10 mm del rivestimento in plastica esterno per scoprire la rete di schermatura. Fare attenzione a non danneggiare la rete di schermatura.
Accertarsi che nessun filo della rete di schermatura tocchi il cavo interno.
Ruotare con attenzione la spina F sul cavo, fino a quando il cavo interno aderisca con il bordo anteriore della spina F. Controllare nuovamente che nessun filo sia in contatto con il cavo interno. A questo punto la spina F è stata montata correttamente.

Figura 3

5. Orientamento dell'unità esterna

L'orientamento dell'unità esterna deve essere eseguito servendosi di uno strumento di misurazione.

L'orientamento è possibile anche con un SatFinder TechniSat dal prezzo contenuto (n. art. 0000/3045).

Qualora nessuna di queste soluzioni sia disponibile, è possibile eseguire l'o rientamento come segue, utilizzando un ricevitore digitale e un televisore.

1. Unire l'LENB e il ricevitore con un cavo coassiale idoneo.
2. Collegare il ricevitore e il televisore e impostare il ricevitore su una posizione di programma in cui si possa ricevere un programma del satellite desiderato (ad es. ARD per ASTRA).

1. Dalla tabella AZ/EL (si veda il Capitolo 6) dedurre l'angolo di elevazione per il luogo di posizionamento. Ad esempio, per il satellite ASTRA 19,2° est a Daun questo angolo è pari a 31,29°. Poiché l'unità esterna è una parabola offset, non si imposta l'angolo di elevazione rilevato, bensì un angolo adeguato alla parabola. Questo angolo viene calcolato nel modo seguente:

Angolo di elevazione - angolo offset = angolo da impostare

L'angolo offset di DigiDish 33 e di DigiDish 45 è pari a 30°. In questo modo per un DigiDish 33 e 45 situato ad esempio a Daun, si ottiene un angolo pari a:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

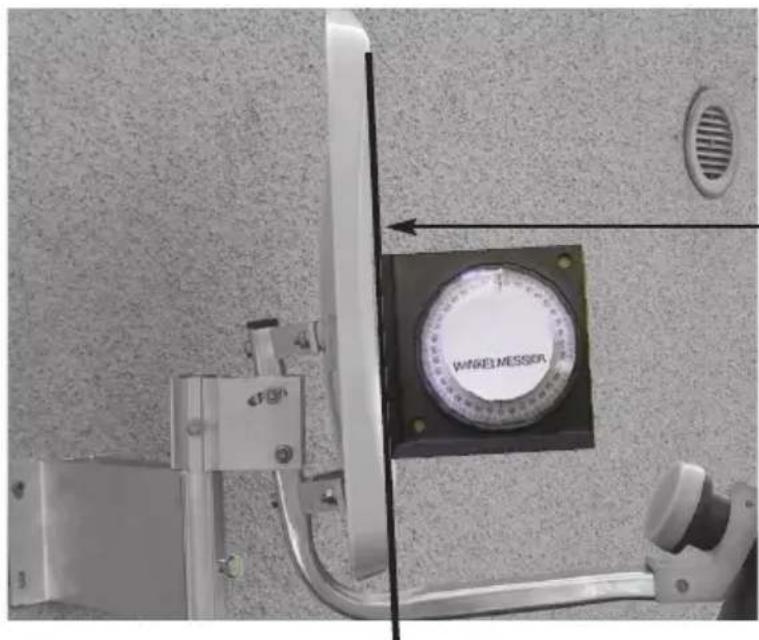

1. Allentare le viti (D) del profilo orientabile in modo tale da poter spostare l'unità esterna. Sopra la parabola posizionare una asticella diritta come da Figura 4. Impostare l'angolo rilevato servendosi di un goniometro.

Figura 4

1. Adesso allentare la vite (C) o (B) del profilo orientabile e ruotare lentamente la parabola in direzione est od ovest (angolo azimut), fino a ricevere l'immagine televisiva del ricevitore.
2. Adesso la parabola deve essere regolata con precisione. Per farlo, è utile richiama-re le informazioni del transponder (si vedano le istruzioni di comando del ricevitore digitale).
3. Adesso modificare con attenzione l'angolo di azimut (est/ovest) e l'angolo di elevazione in modo tale da ottenere una deviazione massima della visualizzazione di livello e della qualità.
4. Adesso fis sare tutte le viti e fare attenzione che la ricezione non peggiori. La parabola è adesso montata e orientata in maniera ottimale verso il satellite desiderato.

Valori nominali della LNB:

LOF Low-Band: 9.750 MHz

LOF Low-Band: 10.600 MHz

Commutazione Low / High-Band: segnale 22kHz del ricevitore

Accessori opzionali:

Componente al tubo per il montaggio su palo N. art.: 0000/0500

Supporto da balcone N. art.: 0000/1751

Supporto piede di aspirazione N. art.: 0000/1758

Supporto da balcone N. art.: 0000/1755

Supporto piastra in calcestruzzo N. art.: 0000/1756

Questo prodotto reca il contrassegno CE e soddisfa tutte le necessarie norme europee.

Con riserva di modifiche ed errori tipografici. Versione 06/12

DigiDish e TechniSat sono marchi di fabbrica registrati di

Dal lunedì al venerdì dalle 08:00 alle 18:00

(sono applicabili le regolari tariffe della compagnia telefonica per le chiamate dall'estero)
