Tuotetyyppi	Satelliittiantenni
Merkki	TechniSat
Malli	Digidish 45 SAT
Heijastimen halkaisija	45 cm
Heijastimen materiaali	Alumiini
Offset-kulma	30°
Säädettävä korkeuskulma	22° - 38° (sijainnista riippuen)
LNB-taajuudet	Alakaista: 9750 MHz, Yläkaista: 10600 MHz
Kaistanvaihto	22 kHz signaali
Asennustyyppi	Seinäasennus (teline mukana) tai mastoon (lisävaruste)
Toimituksen sisältö	Heijastin, AZ/EL-teline, liitoskappale, seinäteline, LNB-pää, kiinnitysrengas, ruuvit, koaksiaalikaapeli 10 m (saran mukaan)
Valinnaiset lisävarusteet	Mastosovitin, parveketeline, imukuppijalka, betonilaattateline
Arvioitu paino	Noin 2,5 kg
Virransyöttö	Koaksiaalikaapelin kautta (jännite 13/18 V vastaanottimesta)
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla; vältä hankaavia tai liuottavia aineita
Turvallisuus	Noudata VDE-standardia (0855 osa 1); asenna F-liittimet jännitteettömänä
Varaosat ja korjattavuus	LNB-pää, teline, koaksiaalikaapeli, kiinnitysrengas; komponenttien helppo vaihto
Sertifiointi	CE-merkintä, täyttää eurooppalaiset normit
Takuu	Jakelijan ehtojen mukaan (ei määritelty ohjeessa)

Usein kysytyt kysymykset - Digidish 45 SAT TECHNISAT

Kuinka asentaa TechniSat Digidish 45 -satelliittiantenni?

Noudata vaiheita: kiinnitä heijastin AZ/EL-telineeseen mukana tulevilla ruuveilla, kiinnitä LNB-pää kiinnitysrenkaalla, asenna seinäteline vapaaseen etelään suunnattuun paikkaan. Käytä korkeustaulukkoa säätääksesi kulman sijaintisi mukaan.

Mikä korkeuskulma pitää säätää Astra 19.2°E:n vastaanottamiseksi?

Korkeuskulma riippuu sijainnistasi. Esimerkiksi Daunissa se on 31,29°. Koska heijastimen offset on 30°, säädettävä kulma on 1,29°. Katso ohjeen taulukosta kaupunkisi tiedot.

Kuinka kytkeä koaksiaalikaapeli LNB-päähän?

Kuori kaapelia 6 mm sydämen ja 10 mm suojaverkon osalta, ruuvaa F-liitin niin, ettei suojaverkko kosketa sydäntä. Varmista, että asennus on jännitteetön.

Voinko käyttää tätä antennia muille satelliiteille kuin Astralle?

Kyllä, antenni voi vastaanottaa muita satelliitteja, jos suuntaat sen oikein. LNB-pää on yhteensopiva standarditaajuuksien (LOF 9750/10600 MHz) kanssa. Säädä atsimuutti ja korkeus vastaavasti.

Mitä teen, jos en saa signaalia?

Tarkista, ettei ole esteitä, korkeuskulma on oikea, LNB-pää on kiinnitetty kunnolla ja kaapeli on asennettu oikein. Käytä SatFinderia tai vastaanotinta, jossa on laatutilaosoitin.

Kestääkö antenni sääolosuhteita?

Kyllä, alumiininen heijastin on suunniteltu kestämään ulko-olosuhteita. Varmista, että kaikki ruuvit on kiristetty ja liitokset ovat vesitiiviitä.

Kuinka puhdistan antennin?

Käytä pehmeää ja kuivaa liinaa. Vältä kemikaaleja tai hankaavia aineita, jotka voivat vahingoittaa pintaa. Puhdista säännöllisesti hyvän vastaanoton ylläpitämiseksi.

Mikä on LNB-pään syöttöjännite?

LNB-pää saa virtansa satelliittivastaanottimesta koaksiaalikaapelin kautta. Jännite vaihtelee 13 V (pystypolarisaatio) ja 18 V (vaakapolarisaatio) välillä.

Voinko vaihtaa LNB-pään?

Kyllä, LNB-pää on vaihdettavissa. Irrota kiinnitysrengas ja vaihda se yhteensopivaan standardi LNB-päähän (LOF 9750/10600 MHz). Tarkista yhteensopivuus vastaanottimen kanssa.

Mitä lisävarusteita on saatavilla tälle antennille?

Voit ostaa mastokiinnitysadapterin (viite 0000/0500), parveketelineen (viite 0000/1751 tai 0000/1755), imukuppijalan (viite 0000/1758) tai betonilaattatelineen (viite 0000/1756).

KÄYTTÖOHJE Digidish 45 SAT TECHNISAT

Olet valinnut korkealaatuisen Technisat-tuotteen. Pidike ja peili ovat alumiinia pitkäikäisyyden takaamiseksi.

Peili vastaanottaa digitaalisia signaaleja ASTRA-satelliitista. Lue asennusohjeet huolellisesti ennen asentamista, jotta saavutat laitteen optimaalisen vastaanottotehon.

Tarkista, että olet saanut kaikki toimitukseen kuuluvat osat ennen kuin aloitat asennusta.

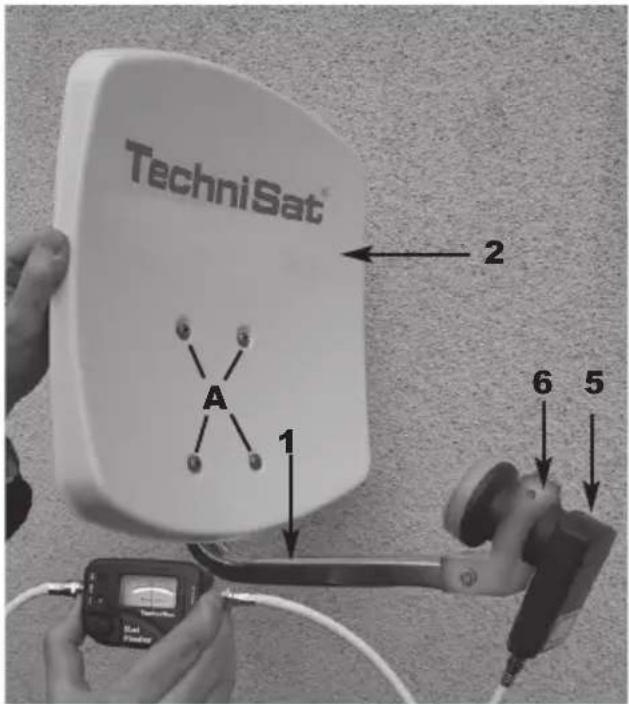

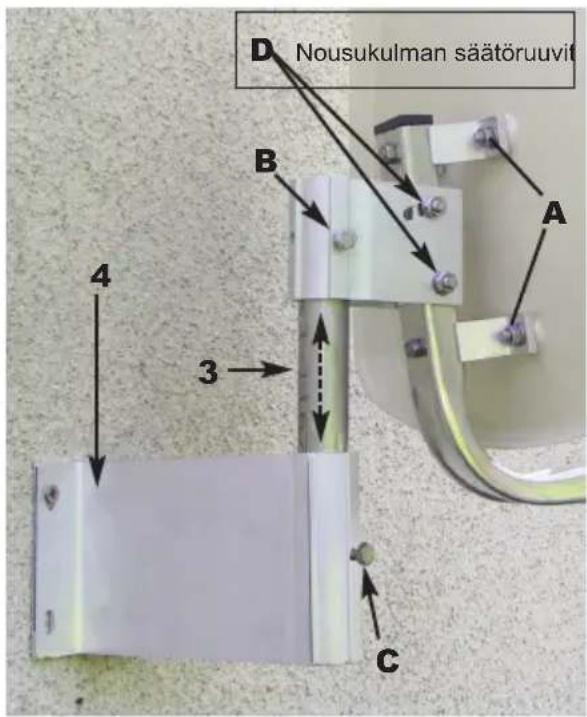

Toimituksen sisältö (katso kuvat 1 ja 2)

Kohta Tuote
1 1 AZ/EL-pidike, jossa on LNB-kiinnike ja kääntöprofiili
2 1 pelli
3 1 keskikappale
4	1 seinäpidike*: “lyhyt” “keskipitkä” “pitkä” taitai
5 1 LNB
6 1 LNB-pidike, 1 ruuvi M6x40, 1 ruuvi M6x16
A 4 ruuvia M6x15, 4 mutteria M6, 4 tiivistysrengasta
	10 m koaksiaalikaapeli, jossa on F-liittimet (sisältyy ainoastaan täydelliseen toi-mitukseen, jossa on vastaanotin)

kuva 1

kuva 2

1 Ulko-osan asennus

Ulko-osa toimitetaan esiasennettuna, joten ainoastaan peili (kohta 2) ja keskikappale (kohta 3) tulee asentaa.

Kiinnitä peili ruuveilla (A) AZ/EL-pidikkeeseen (kohta 1). Höllennä lopuksi kääntöprofiilin ruuvia (B), jotta voit kiinnittää keskikappaleen. Asenna viimeiseksi LNB (kohta 5) LNB-kiinnikkeellä (kohta 6) kuvan 1 mukaisesti LNB-pidikkeeseen.

2 Kiinnittäminen

Paikan valinta

a) Varmista, että valitsemastasi kiinnityspaikasta on vapaa näkyvyys etelään signaalien vastaanottamiseksi satelliittipaikasta ASTRA 19,2° itä.

Alla olevasta kuvasta voit tarkistaa, säilyykö etäisyys lähellä olevaan esteeseen tarpeeksi suurena, jotta vältytään vastaanoton heikkenemiseltä. Varo asentamasta peiliä kattotasanteen alle niin, että ulkoneva katto on peilin tiellä.

b) Kiinnitä seinäpidike (ko hta 4) vaakatasoon valittuun kohtaan.

Kiinnitystarvikkeet (ruuvit, tapit) tulee valita kiinnityspinnan mukaan, jotta varmistetaan ulko-osan optimaalinen kiinnitys. Eri tyyppisten seinämateriaalien moninaisuuden vuoksi toimitukseen eisisälly seinäpidikkeen kiinnitystarvikkeita.

c) Höllennä seinäpidikkeen ruuvia (C) ja kiinnitä ulko-osa keskikappaleeseen.

Kulma A(nousu)	Kaltevuus B(cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3 Turvallisuusohjeet

Noudata asennuksessa eurooppalaisia standardeja ja VDE-normeja sähköturvallisuuden takaamiseksi (esim. VDE 0855, osa 1).

Ota tarvittaessa yhteys jälleenmyyjääsi.

4. F-liittimien asennus

Huomio!

Asenna F-liitin, kun vastaanottimessa ei ole virtaa!

Ole erittäin huolellinen F-liittimiä asentaessasi, jotta vältät virheellisten liitäntöjen aiheuttamat toimintahäiriöt ja satelliittivastaano ttimen häiriöt.

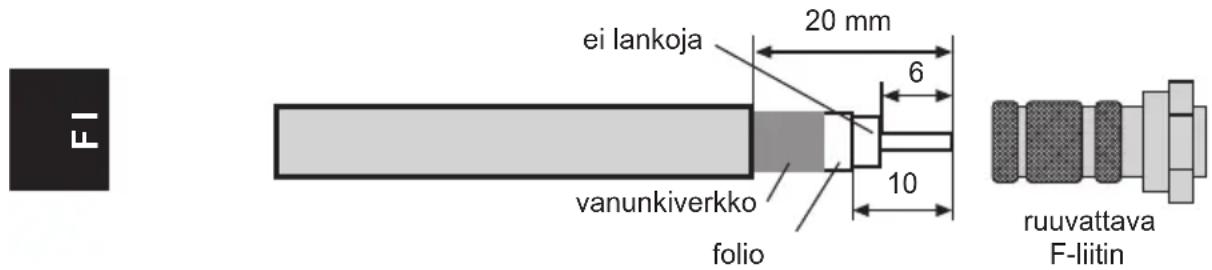

Katso tekstin lisäksi myös kuva 3.

Irrota kaapelin päästä eristettä terävällä veitsellä 6 mm:n pituudelta sisäjohtimeen saakka. Varo vahingoittamasta sisäjohdinta.
Irrota ylimääräiset suojapunoksen langat.
Irrota 10 mm muovikuorta suojapunoksen ympäriltä. Varo vahingoittamasta suojapunosta.
Varmista, että suojapunoksen langat eivät koske sisäjohtimeen.
Kierrä F-liitin varovasti kaa pelin päähän, kunnes sisäjohdin koskee F-liittimen etureunaa.

Tarkista, että mikään suojapunoksen langoista ei koske kaapelin sisäjohdinta. F-liittimen asennus on valmis.

kuva 3

5. Ulko-osan säätäminen

Ulko-osan säätämiseen tarvitaan mittalaitetta.

Säätö voidaan tehdä myös edullisella TechniSat SatFinder -laitteella (Tuotenumero 0000/3045).

Jos käytettävissä ei ole kumpaakaan, säätö voidaan suorittaa digita alisella vastaanottimella ja televisiovastaanottimella seuraavasti.

1. Yhdistä LNB ja vastaanotin koaksiaalikaapelilla.

2. Liitä vastaanotin televisiovastaanottimeen ja aseta se ohjelmapaikkaan, josta halutun satelliitin ohjelma vastaanotetaan (esim. ARD ASTRAlle).

3. Katso AZ/EL-taulukosta (katso luku 6) sijainnin nousukulma. Esimerkiksi satelliitille ASTRA 19,2° itä nousukulma on Daunissa 31,29°. Jos ulko-osassa on offset-peili, tulee nousukulman sijaan määrittää peilille sopiva kulma. Kulma lasketaan seuraavasti:

Nousukulma - offset-kulma = käytettävä kulma

DigiDish 33:n tai DigiDish 45:n offset-kulma on 30°. Siten DigiDish 33:n tai 45:n kulma esimerkiksi Daunis sa on:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

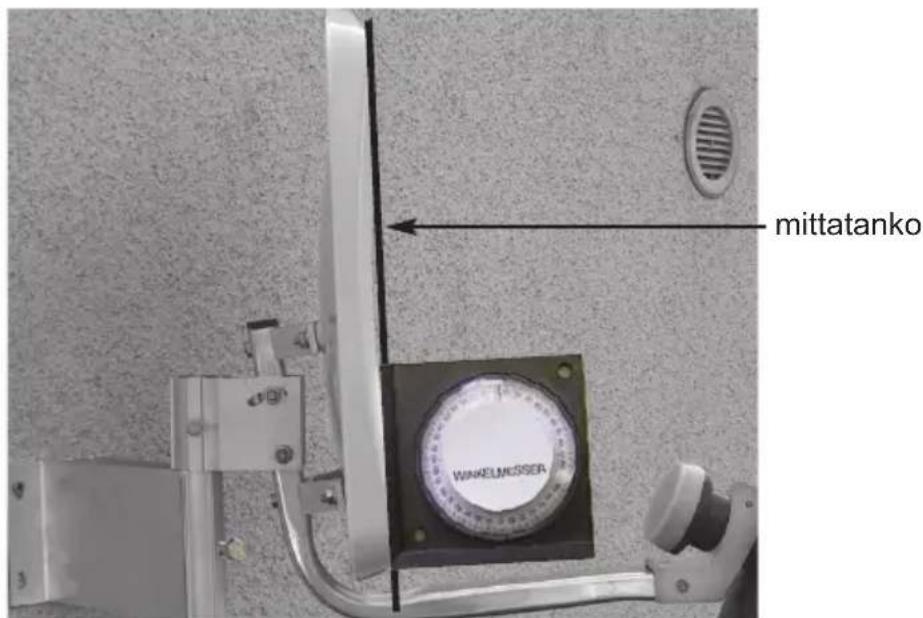

1. Höllennä kääntöprofiilin ruuveja (D) siten, että voit liikuttaa ulko-osaa edestakaisin. Aseta suora tanko peilin eteen kuvan 4 mukaisesti. Määritä kulma mittalaitteella.

Kuva 4

1. Höllennä kääntöprofiilin ruuvia (C) tai (B) ja käännä peiliä hitaasti itään tai länteen päin (atsimuuttikulma), kunnes saat vastaanottimen televisiokuvan näkyviin.
2. Tämän jälkeen peiliä tulee hienosäätää. Tätä varten on suo siteltavaa tutustua transponderin tietoihin (katso digitaalisen vastaanottimen käyttöohjeet).
3. Säädä varovasti atsimuutti- (itä/länsi) ja nousukulmaa siten, että saat tason tai laadun maksimaalisen näyttämän.
4. Kiristä kaikki ruuvit ja tarkista, ettei kiristäminen heikennä vastaanoton laatua. Peilin asennus on valmis ja säädetty optimaalisesti haluttua satelliittia kohti.

LNB:n tunnusluvut:

LOF alakaista: 9,750 MHz

LOF yläkaista: 10600 MHz

Asetus ala- / yläkaista: vastaanottimen 22 kHz -signaali

Valinnaiset lisävarusteet:

Putkiliitin maston asennukseen Tuotenro: 0000/0500

Parvekemasto Tuotenro: 0000/1751

Imujalkapidike Tuotenro: 0000/1758

Parvekemasto Tuotenro: 0000/1755

Betonilaattateline Tuotenro: 0000/1756

Tässä tuotteessa on CE-merkintä ja se täyttää kaikki vaaditut EU-direktiivit.

Oikeudet muutoksiin ja painovirheisiin pidätetään. Viimeksi päivitetty 06/12

DigiDish ja TechniSat ovat

TechniSat Digital GmbH:n rekisteröityjä tuotemerkkejä
