MANUAL DE USUARIO Digidish 45 SAT TECHNISAT
para montaje en pared
Instrucciones de montaje
Estimado cliente:
Ha elegido un producto de calidad de la empresa TechniSat. Para que se mantenga la calidad del producto a lo largo de los años, existen soportes y reflectores de aluminio.
El reflector está ideado para recibir las señales digitales de los satélites ASTRA. Lea detenidamente estas instrucciones antes del montaje para lograr una recepción óptima tras la instalación.
Antes de comenzar con el montaje, compruebe que la unidad exterior esté completa.

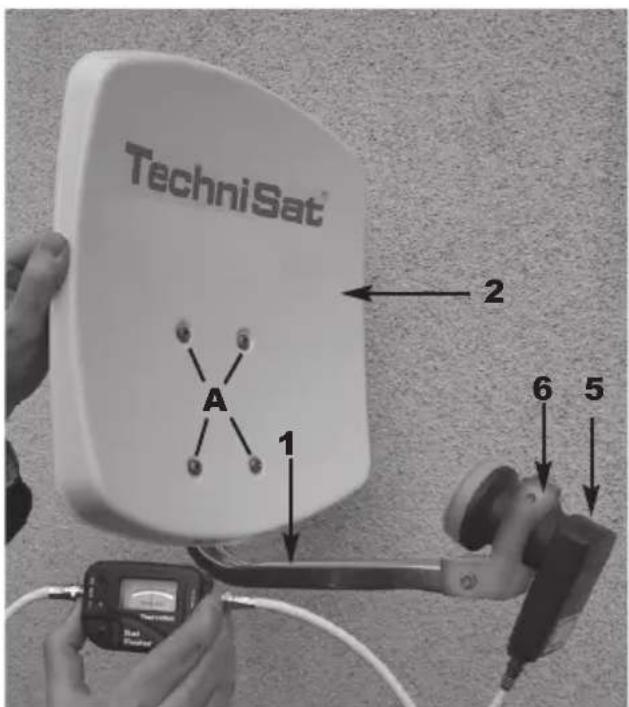

Contenido del pack (consulte la imagen 1 y 2)
| Pos. Artículo | |
| 1 1 soporte AZ/EL con abrazadera de sujeción del LNB y perfil de giro | |
| 2 1 reflector | |
| 3 1 pieza intermedia | |
| 4 | 1 soporte de “corto” “medio” “largo”oo pared*:    |
| 5 1 LNB | |
| 6 1 abrazadera de sujeción del LNB, 1 tornillo M6x40, 1 tornillo M6x16 | |
| A 4 tornillos M6x15, 4 tuercas M6, 4 arandelas | |
| 10 m de cable coaxial con conector F (sólo incluido en el pack de entrega del set completo, incl. receptor) | |
Imagen 1

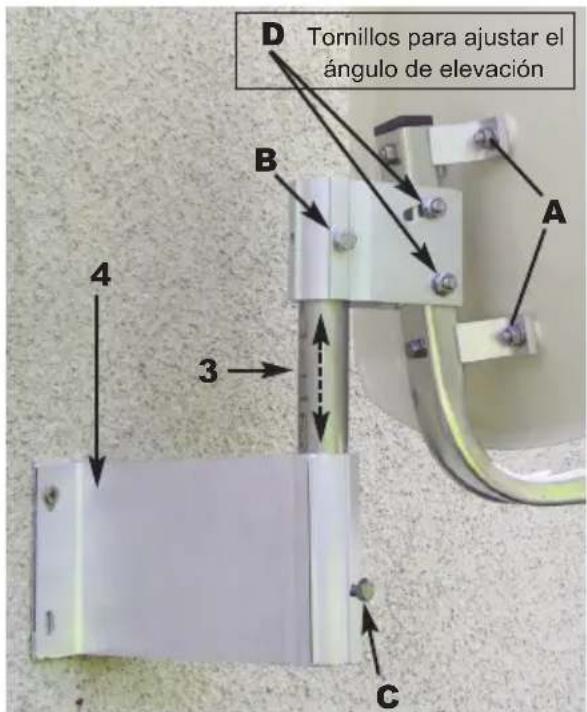

Imagen 2
1 Montaje de la unidad exterior
En el momento de la entrega, la unidad exterior viene parcialmente premontada de forma que sólo tendrá que instalar el reflector (pos. 2) y la pieza intermedia (pos. 3). En primer lugar, fije el reflector con los tornillos (A) al soporte AZ/EL (pos. 1). A continuación, afloje el tornillo (B) del perfil de giro para montar la pieza intermedia. Monte ahora el LNB (pos. 5) en el soporte del LNB con ayuda de la abrazadera de fijación del LNB (pos. 6) tal como se muestra en la imagen 1.
2 Montaje
Elección del emplazamiento
a) Asegúrese de que, desde el lugar de montaje previsto, la vista esté despejada hacia el Sur para recibir la posición del satélite ASTRA 19,2° Este.
Con el gráfico de debajo, podrá ver si se ha mantenido suficiente distancia hasta un obstáculo próximo para evitar una recepción peor debida a tal obstáculo. Asegúrese de que el reflector no quede a la sombra de un tejado sobresaliente cuando lo monte bajo una terraza.
b) Fije el soporte de pared (pos. 4) horizontal en el lugar seleccionado.
Con el fin de garantizar la sujeción óptima de la unidad exterior, elija convenientemente el material de fijación (tornillos, tacos, etc.) de la superficie de montaje. Debido a la variedad de materiales de obra, el pack no incluye ningún material de fijación para montar el soporte de pared.
c) Afloje el tornillo (C) del soporte de pared y cuelgue la unidad exterior con la pieza intermedia.
| Ángulo A (elevación) | Inclinación B (cm por m) |
| 22° 40,40 | |
| 24° 44,52 | |
| 26° 48,77 | |
| 28° 53,17 | |
| 29° 55,40 | |
| 30° 57,74 | |
| 31° 60,00 | |
| 32° 62,49 | |
| 33° 64,90 | |
| 34° 67,45 | |
| 35° 70,02 | |
| 36° 72,65 | |
| 37° 75,36 | |
| 38° 78,13 |
3 Consejos de seguridad
Durante la instalación, tenga en cuenta las correspondientes normas europeas y VDE con el objetivo de garantizar la seguridad eléctrica (p. ej. VDE 0855, parte 1).
En caso necesario, pregunte a su distribuidor.
4 Montaje del conector F
¡Atención!
Monte el conector F con el equipo de recepción desenchufado.
Durante el montaje del conector F, proceda con sumo cuidado para evitar fal los de funcionamiento o incluso la rotura total del receptor de satélite debido a un montaje incorrecto del conector.

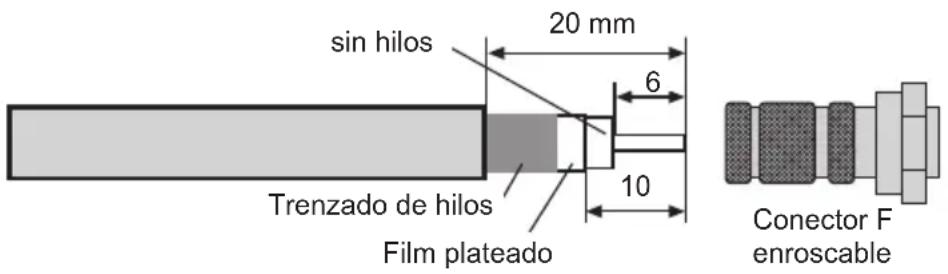

Aparte del texto, fíjese también en la imagen 3.
Retire el aislamiento del extremo del cable unos 6 mm hasta el conductor interior con la ayuda de un cuchillo afilado. Cerciórese de que el conductor interior no resulte dañado.
Retire los hilos sobresalientes del trenzado antiparasitar io.
Retire ahora 10 mm de la funda de plástico exterior para despejar el trenzado antiparasitario. Cerciórese de que el trenzado antiparasitario no resulte dañado.
Asegúrese de que ningún hilo del trenzado antiparasitario toque el conductor interior.
Ahora gire con cuidado el conector F sobre el cable hasta que el conductor interior se cierre a ras con el borde anterior del conector F.
A continuación, vuelva a comprobar que ningún hilo del trenzado antiparasitario toque el conductor interior del cable. El conector F ya está así bien montado.
Imagen 3
5. Orientación de la unidad exterior
La orientación de la unidad exterior debe llevarse a cabo con un medidor.
También se puede completar la orientación con el TechniSat SatFinder más económico (n.º artículo 0000/3045).
Si no dispone de ninguno de estos equipos, podrá orientarla con la ayuda de un receptor digital y un televisor:
- Conecte el LNB y el receptor con un cable coaxial apropiado.
-
Conecte el receptor al televisor y configure en el receptor un programa donde pueda recibir un canal del satélite deseado (p. ej. ARD para ASTRA).
-
En la tabla AZ/EL (consulte el capítulo 6), tiene el ángulo de elevación para el lugar de montaje. Por ejemplo, para el satélite ASTRA 19,2° Este en Daun (Alemania), es de 31,29°.
Puesto que la unidad exterior es un reflector offset, no se ajustará el ángulo de elevación anotado, sino un ángulo adaptado al reflector. Este se calcula así:
Ángulo de elevación - ángulo offset = ángulo resultante
El ángulo offset del DigiDish 33 y del DigiDish 45 asciende a 30°.
De este modo, para un DigiDish 33 o un DigiDish 45, p. ej. en Daun (Alemania), se obtiene un ángulo de:
$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = \underline {{1 , 2 9 ^ {\circ}}} $$

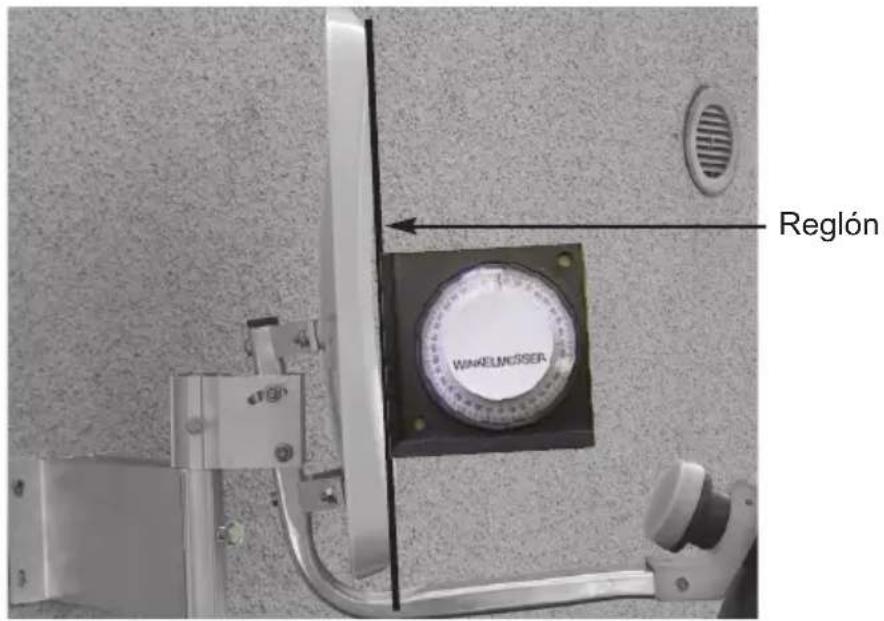

- Afloje los tornillos (D) del perfil de giro de modo que pueda mover arriba y abajo la unidad exterior. Coloque un listón recto sobre el reflector conforme a la imagen 4. Ajuste el ángulo obtenido con un transportador.
Imagen 4
-
Afloje ahora el tornillo (C o B) del perfil de giro y gire despacio el reflector hacia el Este u Oeste (ángulo acimutal) hasta que reciba la imagen de televisión del receptor.
-
Entonces deberá ajustar con precisión el reflector. Para ello, resulta útil abrir la información del transpondedor (consulte el manual de instrucciones del receptor digital).
-
Con cuidado, modifique el ángulo acimutal (Este/Oeste) y el de elevación de forma que reciba la amplitud máxima del indicador de nivel y calidad.
-
Fije ahora todos los tornillos y asegúrese de que la recepción no empeore. El reflector ya estará montado y orientado de forma óptima al satélite deseado.
Parámetros del LNB:
LOF Low-Band: 9750 MHz
LOF High-Band: 10600 MHz
Conmutación Low-Band / High-Band: Señal de 22 kHz del receptor
Accesorios opcionales:
Accesorio de tubo para el montaje
en poste N.º art.: 0000/0500
Soporte para balcón N.º art.: 0000/1751
Soporte de ventosa N.º art.: 0000/1758
Soporte para balcón N.º art.: 0000/1755
Soporte para placa de hormigón N.º art.: 0000/1756
