Type de produit	Antenne satellite
Marque	TechniSat
Modèle	Digidish 45 SAT
Diamètre du réflecteur	45 cm
Matériau du réflecteur	Aluminium
Angle offset	30°
Angle d'élévation réglable	22° à 38° (selon emplacement)
Fréquences LNB	Low-Band : 9750 MHz, High-Band : 10600 MHz
Commutation de bande	Signal 22 kHz
Type de montage	Mural (support inclus) ou sur mât (accessoire)
Contenu de la livraison	Réflecteur, support AZ/EL, pièce de jonction, support mural, tête LNB, collier de fixation, vis, câble coaxial 10 m (selon kit)
Accessoires optionnels	Adaptateur pour mât, support balcon, pied ventouse, support pour dalles en béton
Poids estimé	Environ 2,5 kg
Alimentation	Via le câble coaxial (tension 13/18 V depuis le récepteur)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter produits abrasifs ou solvants
Sécurité	Respecter les normes VDE (0855 partie 1) ; installation des fiches F hors tension
Pièces détachées et réparabilité	Tête LNB, support, câble coaxial, collier de fixation ; remplacement aisé des composants
Certification	Marquage CE, conforme aux normes européennes
Garantie	Selon les conditions du distributeur (non précisée dans la notice)

FOIRE AUX QUESTIONS - Digidish 45 SAT TECHNISAT

Comment installer la parabole TechniSat Digidish 45 ?

Suivez les étapes : montez le réflecteur sur le support AZ/EL avec les vis fournies, fixez la tête LNB à l'aide du collier, puis installez le support mural à un emplacement dégagé orienté sud. Utilisez le tableau d'élévation pour régler l'angle selon votre localisation.

Quel est l'angle d'élévation à régler pour capter Astra 19.2°E ?

L'angle d'élévation dépend de votre position. Par exemple, à Daun, il est de 31,29°. Comme le réflecteur a un offset de 30°, l'angle à régler est de 1,29°. Consultez le tableau dans la notice pour votre ville.

Comment connecter le câble coaxial à la tête LNB ?

Dénudez le câble sur 6 mm pour l'âme et 10 mm pour la tresse, vissez la fiche F sans que la tresse touche l'âme. Assurez-vous que l'installation est hors tension.

Puis-je utiliser cette antenne pour d'autres satellites qu'Astra ?

Oui, la parabole peut capter d'autres satellites si vous pointez correctement. La tête LNB est adaptée aux fréquences standards (LOF 9750/10600 MHz). Ajustez l'azimut et l'élévation en conséquence.

Que faire si je ne capte aucun signal ?

Vérifiez l'absence d'obstacles, que l'angle d'élévation est correct, que la tête LNB est bien fixée et que le câble est correctement monté. Utilisez un SatFinder ou un récepteur avec indicateur de qualité.

L'antenne résiste-t-elle aux intempéries ?

Oui, le réflecteur en aluminium est conçu pour résister aux conditions extérieures. Assurez-vous que toutes les vis sont bien serrées et que les connexions sont étanches.

Comment nettoyer la parabole ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la surface. Nettoyez régulièrement pour maintenir une bonne réception.

Quelle est la tension d'alimentation de la tête LNB ?

La tête LNB est alimentée par le récepteur satellite via le câble coaxial. La tension varie entre 13 V (polarisation verticale) et 18 V (polarisation horizontale).

Puis-je remplacer la tête LNB ?

Oui, la tête LNB est interchangeable. Dévissez le collier de fixation et remplacez-la par une tête LNB standard compatible (LOF 9750/10600 MHz). Vérifiez la compatibilité avec votre récepteur.

Quels accessoires sont disponibles pour cette antenne ?

Vous pouvez acheter un adaptateur pour montage sur mât (réf. 0000/0500), un support pour balcon (réf. 0000/1751 ou 0000/1755), un pied à ventouse (réf. 0000/1758) ou un support pour dalles en béton (réf. 0000/1756).

MODE D'EMPLOI Digidish 45 SAT TECHNISAT

Instructions de montage

Cher client,

Vous avez acquis un produit de qualité de la société TechniSat. Le support et le réflecteur sont fabriqués en aluminium pour conserver la qualité sur plusieurs années.

Le réflecteur est conçu pour capter les signaux numériques des satellites ASTRA. Nous vous prions de lire soigneusement les instructions de montage afin d'atteindre des propriétés de réception optimales après l'installation.

Avant de commencer l'installation, vérifiez que la livraison de la parabole est complète.

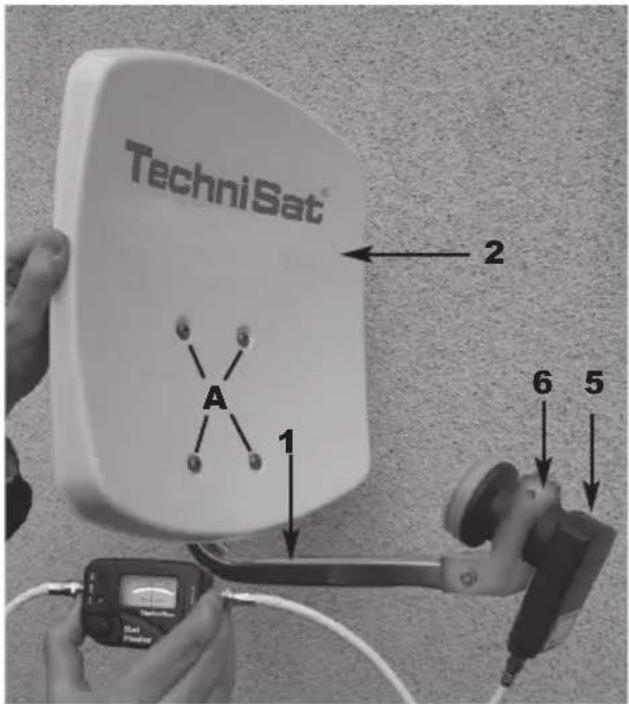

Contenu de la livraison (voir illustrations 1 et 2)

Pos. Article
1	1 support AZ/EL (bras offset) avec collier de fixation pour la tête LNB et profilé de pivotement
2 1 réflecteur
3 1 pièce de jonction
4	1 support "court" "moyen" "long"ouou mural*:
5 1 tête LNB
6 1 collier de fixation pour LNB, 1 vis M6x40, 1 vis M6x16
A 4 vis M6x15, 4 écrous M6, 4 rondelles
	10 m de câble coaxial avec fiches F (seulement contenu dans la livraison de kits complets avec récepteurs inclus)

Illustration 1

Illustration 2

1. Montage de la parabole

La parabole est livrée partiellement pré-montée de sorte qu'il ne vous reste plus qu'à monter le réflecteur (pos. 2) et le tube de jonction (pos. 3).

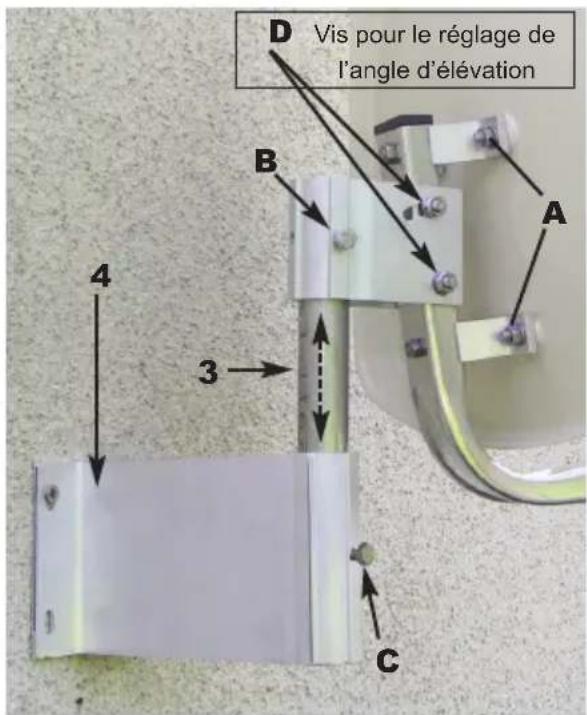

Fixez d'abord le réflecteur à l'aide des vis (A) au support AZ/EL (pos. 1). Desserrez ensuite la vis (B) au profilé de pivotement pour monter la pièce de jonction. Montez ensuite la tête LNB (pos. 5) au support à l'aide du collier de fixation pour LNB (pos. 6) selon l'illustration 1.

2. Installation

Sélection de l'emplacement

a) Assurez-vous qu'il n'y ait pas d'obstacle dans le champ de réception de l'emplacement prévu en direction du Sud, pour capter la position du satellite ASTRA 19,2° EST. Grâce au schéma ci-dessous, vous pouvez vérifier si la distance à un éventuel obstacle voisin est suffisante, pour éviter un affaiblissement de la réception qui pourrait en résulter. Si vous montez l'unité sous un balcon ou une terrasse, veillez à ce que le champ du réflecteur ne soit pas obstrué par une construction en saillie.
b) Fixez le support mural (pos. 4) horizontalement à l'emplacement prévu. Utilisez des éléments de fixation (vis, chevilles) appropriés au matériau de la surface de montage, pour assurer une fixation opti - male de la parabole. En raison de la multitude des types de construction, la livraison ne contient pas d'éléments de fixation du support mural.
c) Desserrez la vis (C) du support mural et montez la parabole en insérant la pièce de jonction dans le support mural.

Angle A (élévation)	Pente B (cm par m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3. Consignes de sécurité

Respectez, lors de l'installation, les normes harmonisées européennes et les dispositions VDE pour assurer la sécurité en matière d'électricité (p. ex. VDE 0855, partie 1).

Renseignez-vous si nécessaire chez votre revendeur spécialisé.

4. Montage des fiches F

Attention!

Ne montez les fiches F que si l'installation de réception est sans courant !

Effectuez le montage des fiches F très soigneusement, pour éviter des dysfonctionnements ou même une détérioration du démodulateur suite à un mauvais montage.

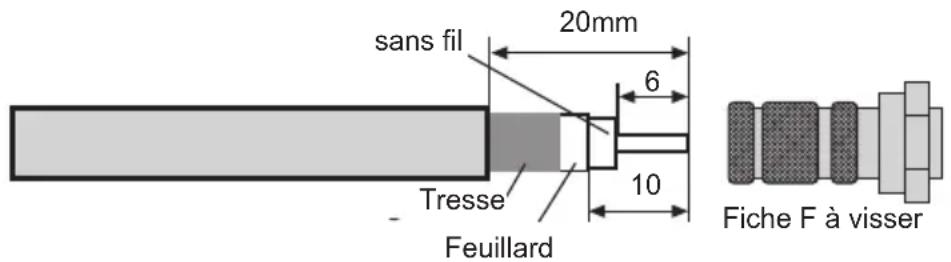

Tenez également compte de l'illustration 3, complémentaire au descriptif.

Enlevez l'isolation de l'extrémité du câble à l'aide d'un couteau tranchant sur une longueur de 6 mm jusqu'à l'âme du câble. Veillez à ne pas endommager l'âme du câble.
Enlevez les fils de la tresse qui dépassent.
Enlevez maintenant sur une longueur de 10 mm la gaine extérieure pour dégager la tresse. Veillez à ne pas endommager la tresse.
Assurez-vous qu'aucun fil de la tresse ne touche l'âme du câble.
Vissez maintenant prudemment la fiche F sur le câble jusqu'à ce que l'âme du câble affleure le bord avant de la fiche F. Vérifiez à nouveau qu'aucun fil de la tresse ne touche l'âme du câble. La fiche F est ainsi correctement montée.

Illustration 3

5. Pointage de la parabole

Effectuez le pointage de la parabole si possible avec un appareil de mesure du champ.

Le pointage est également possible avec un pointeur bon marché TechniSat SatFinder (réf. n° 0000/3045).

Si aucune de ces aides n'est disponible, le pointage peut s'effectuer à l'aide d'un récepteur numérique et d'un téléviseur de la manière suivante :

1. Reliez la tête LNB à l'aide d'un câble coaxial approprié au récepteur numérique.

2. Branchez le récepteur au téléviseur en sélectionnant au récepteur une chaîne émise par le satellite concerné (p. ex. ARD pour ASTRA).

3. Consultez le tableau AZ/EL (voir chapitre 6) pour obtenir l'angle d'élévation pour votre emplacement. Celui-ci est, par exemple, de 31,29° à Daun pour le satellite ASTRA 19,2° Est. Comme votre parabole est constituée d'un réflecteur offset, ce n'est pas l'angle lu qu'on réglera, mais un angle résultant adapté au réflecteur. Ce dernier se définit comme suit :

Angle d'élévation - angle offset = angle à régler

L'angle offset de la parabole DigiDish 33 et DigiDish 45 est de 30^ . L'angle pour une parabole DigiDish 33 et 45 qui en résulte à Daun sera de :

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

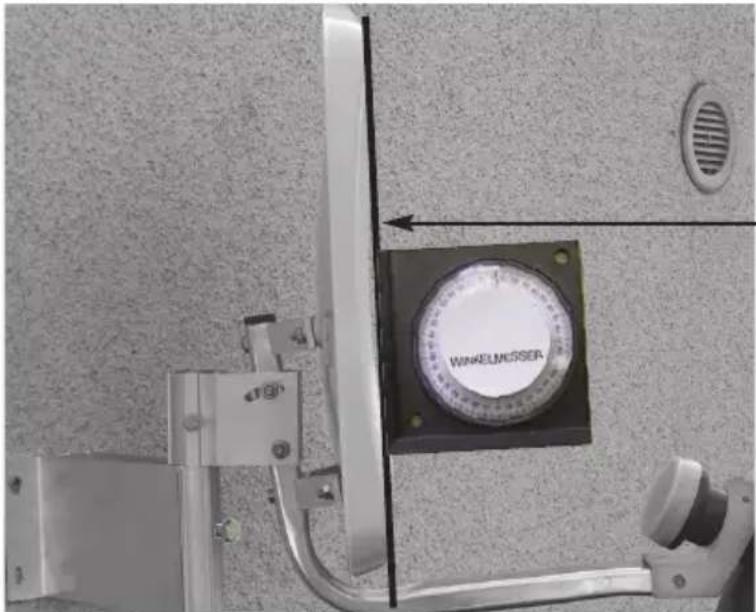

1. Desserrez les vis (D) au profilé de pivotement afin de pouvoir pivoter la parabole vers le haut ou vers le bas. Posez une latte droite sur le réflecteur selon l'illustration 4. Réglez l'angle déterminé à l'aide d'un goniomètre.

Illustration 4

Latte de mesure

1. Desserrez maintenant la vis (C) du support mural ou encore (B) au profilé de pivotement et tournez lentement le réflecteur vers l'Est ou l'Ouest (angle azim ut) jusqu'à ce que vous captez l'image du récepteur sur votre téléviseur.
2. Il faut maintenant affiner le réglage du réflecteur. Pour effectuer cette opération, il est judicieux d'appeler l'information relative au transpondeur (voir le manuel de l'utilisateur du récepteur).
3. Modifiez maintenant très prudemment l'angle d'azimut (Est/Ouest) et d'élévation de sorte à obtenir une indication du niveau ou de la qualité de réception maximale.
4. Resserrez maintenant toutes les vis en veillant à ce que la qualité de la réception reste constante.
   La parabole est maintenant montée et pointée sur le satellite correspondant.

Caractéristiques de la tête LNB :

LOF Low-Band : 9750 MHz

LOF High-Band : 10600 MHz

Commutation Low - / High-Band : 22kHz-signal du démodulateur

Accessoires optionnels :

Adaptateur pour montage à un mât Réf. n° 0000/0500

Support pour balcon Réf. n° 0000/1751

Pied-support à ventouse Réf. n° 0000/1758

Support pour balcon Réf. n° 0000/1755

Support pour dalles en béton Réf. n° 0000/1756

Ce produit porte le marquage CE et est conforme à toutes les normes européennes applicables.

Sous réserve de modifications et d'erreurs d'impression. Mise à jour 06/12
