GEBRUIKSAANWIJZING Viotenne 55 TECHNISAT

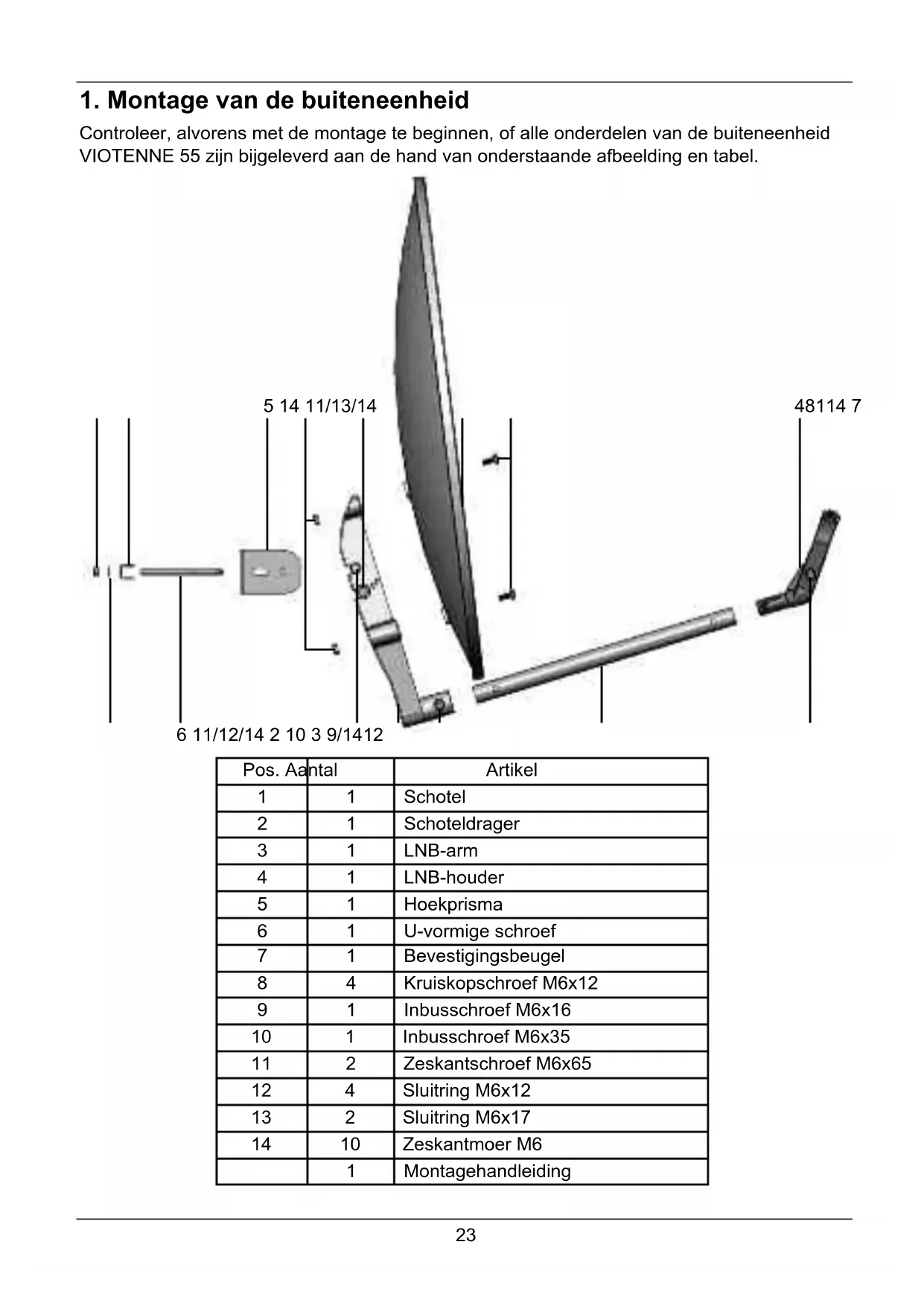

1. Montage van de buiteneenheid

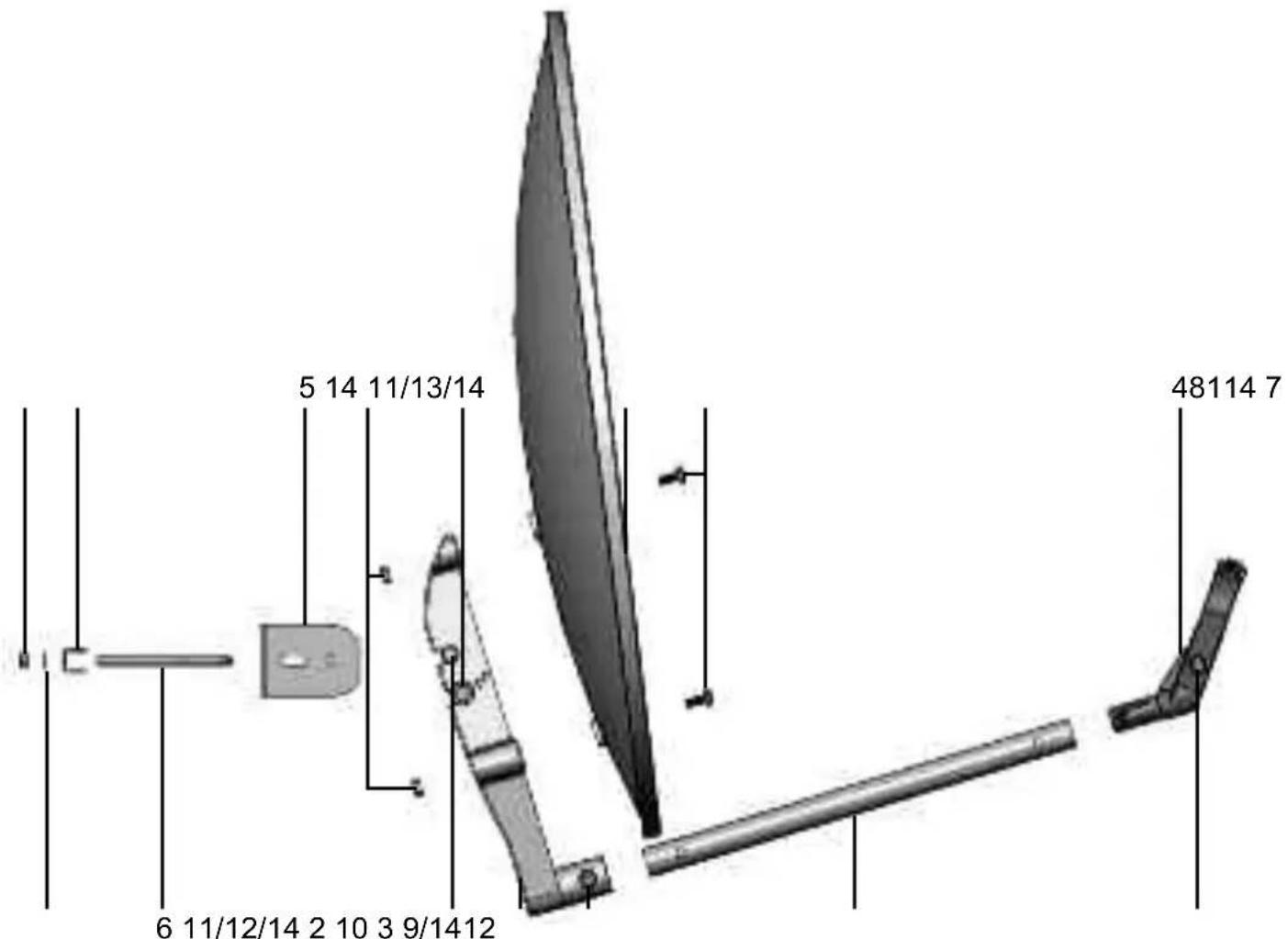

Controleer, alvorens met de montage te beginnen, of alle onderdelen van de buiteneenheid VIOTENNE 55 zijn bijgeleverd aan de hand van onderstaande afbeelding en tabel.

6 11/12/14 2 10 3 9/1412 5 14 11/13/14 Pos. Aantal Artikel 1 1 Schotel 2 1 Schoteldrager 3 1 LNB-arm 4 1 LNB-houder 5 1 Hoekprisma 6 1 U-vormige schroef 7 1 Bevestigingsbeugel 8 4 Kruiskopschroef M6x12 9 1 Inbusschroef M6x16 10 1 Inbusschroef M6x35 11 2 Zeskantschroef M6x65 12 4 Sluitring M6x12 13 2 Sluitring M6x17 14 10 Zeskantmoer M6 1 Montagehandleiding24 Voor de montage van de buiteneenheid gaat u als volgt te werk: Bevestigingsbeugel op het hoekprisma monteren > Steek bout 6 door het langwerpige gat van het hoekprisma 5 zodat de schroefdraad van het hoekprisma af wijst. > Steek de bevestigingsbeugel 7 zoals aangegeven in de afbeelding op schroef 6. > Plaats een sluitring 12 op de beide draadeinden van schroef 6 en draai elke moer 14 met een paar slagen vast. Hoekprisma op de schoteldrager monteren > Steek het hoekprisma 5 op de schoteldrager 2, zodat het gat van het hoekprisma en het bovenste gat van de spiegeldrager over elkaar vallen. > Steek een schroef 11 door een sluitring 12 en het gat van het draaiprisma 5. > Steek aan de andere zijde een sluitring 12 over de bout 11, schroef een moer 14 aan de schroefdraad en draai hem licht aan. > Draai het hoekprisma 5 in de stand waarbij de benedenhoek van het hoekprisma 5 de elevatiehoek "EL"aanwijst, overeenkomstig de locatie. > Steek de tweede bout 11 door een sluitring 13 en het gat in de schoteldrager 2 onder het hoekprisma 5. > Steek aan de andere zijde een sluitring 13 over de bout 11, schroef een moer 14 aan de schroefdraad en draai hem licht aan. Schotel op de schoteldrager monteren > Houd de schotel 1 zoals in de afbeelding weergegeven voor de schoteldrager 2. > Plaats een moer 14 in de desbetreffende gaten van de schoteldrager 2. > Schroef nu met behulp van de 4 bouten 8 de schotel 1 aan de schoteldrager 2 vast. LNB-arm op de spiegeldrager monteren > Plaats de LNB-arm 3 in de opening aan de voorzijde van de schoteldrager 2 en schuif hem tot aan de aanslag naar binnen zodat hij zonder speling in de opening zit. Tik eventueel de LNB-arm 3 van voren zacht aan. Let er echter op dat u de LNB-arm 3 niet verbuigt. > Steek bout 10 door het gat en schroef er een moer 14 aan. LNB op de LNB-arm monteren > Maak beide delen van de LNB-houder 4 van elkaar los en verwijder de twee verbindingsstukken. > Haak beide delen van de LNB-houder 4 aan de bovenzijde in elkaar. > Leg de LNB in de uitsparing van de LNB-houder 4 (de aansluitingen van de LNB moeten aan de achterzijde naar beneden wijzen) en klap hem dicht. > Plaats een moer 14 in de LNB-houder en schroef deze met bout 9 vast. > Plaats nu de LNB-houder 4 op de LNB-arm 3 en let erop dat deze in de LNB-arm vasthaakt. NL25

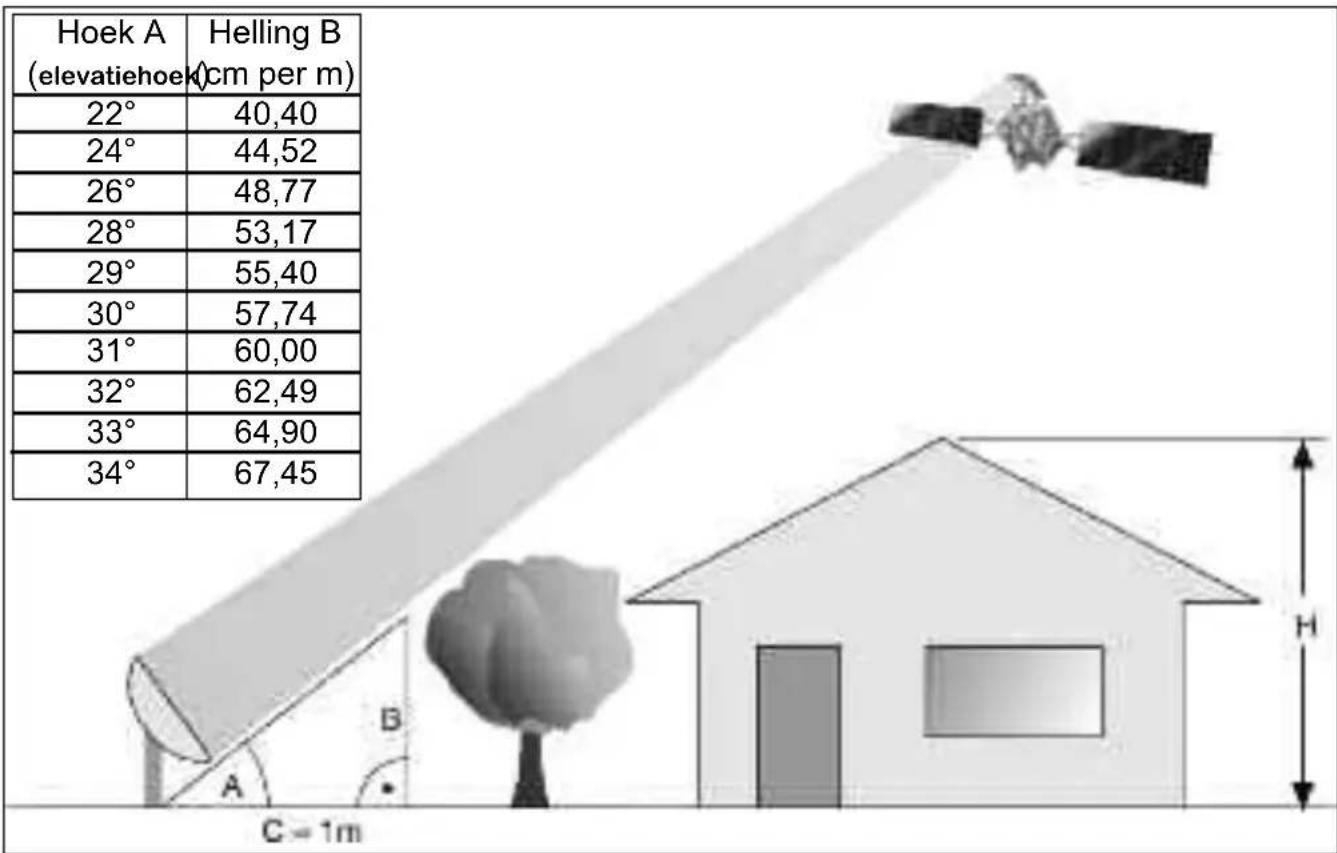

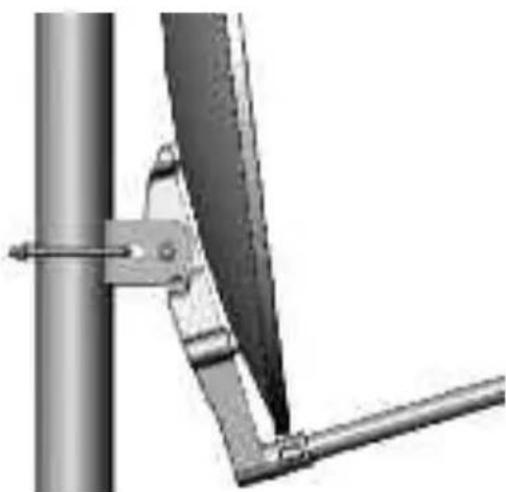

Keuze van de locatie Controleer of er vanuit de gekozen montageplek vrij zicht in zuidelijke richting is om ontvangst van de satellietpositie ASTRA 19° oost mogelijk te maken. Uit onderstaande afbeelding kunt u opmaken of u voldoende afstand tot een nabijgelegen obstakel in acht hebt genomen om een verminderde ontvangst door dit obstakel te vermijden. Let er op dat de schotel bij de montage op een terras of balkon niet door een uitstekende dakrand wordt afgeschermd. De buiteneenheid moet op een speciale, horizontaal staande mast (doorsnede 43 mm) resp. muurbeugel worden gemonteerd. Hoek A

3. Veiligheidsinstructies

Neem bij de installatie van de overeenkomstige Europese normen en (Duitse) VDE- bepalingen betreffende de elektrische veiligheid (bijv. VDE 0855, deel 1) in acht. Neem iertoe evt. contact op met uw dealer.

4. Montage van de F-stekker

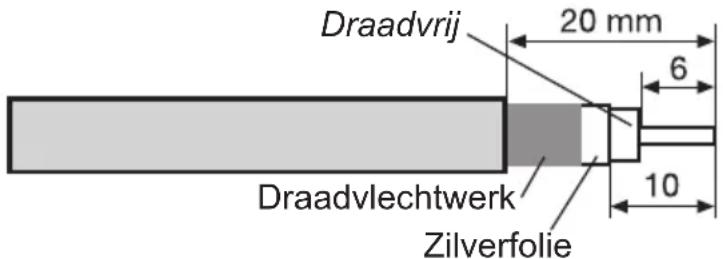

Waarschuwing! Monteer de F-stekker uitsluitend als er geen stroom op de ontvangstinstallatie staat! Ga bij de montage van de F-stekker zeer zorgvuldig te werk zodat een storing in de werking of zelfs onherstelbare schade aan de Satreceiver door het onjuist monteren van de stekker wordt voorkomen. > Verwijder de isolatie van het kabeleinde met behulp van een scherp mes tot een lengte van 6 mm tot aan de kern. Zorg dat de kern niet wordt beschadigd. > Verwijder de uitstekende draden van de afschermende mantel. Verwijder nu 10 mm van het buitenste kunststofomhulsel totdat de afschermende mantel vrijkomt zonder deze te beschadigen. > Zorg dat er geen draden van de afschermende mantel de kern aanraken. > Draai nu de F-stekker voorzichtig op de kabel, totdat de kern precies de voorste rand van de F-stekker afsluit. Controleer vervolgens opnieuw dat geen enkele draad van de afschermende mantel de kern van de kabel aanraakt. De F-stekker is nu goed gemonteerd. Neem bij het gebruik van Crimp F-stekkers de bijbehorende montage-instructies en gebruiksaanwijzing van de fabrikant in acht. Draadvrij Draadvlechtwerk Zilverfolie Schroefbare F-stekker NL27

5. Uitrichten van de buiteneenheid

Het uitrichten van de buiteneenheid moet met behulp van een meetapparaat worden uitgevoerd. Ook is het richten met behulp van een satzoeker mogelijk. Als deze niet beschikbaar zijn, kunt u met behulp van een receiver en een televisieapparaat het uitrichten als volgt uitvoeren.

1. Sluit de LNB met een geschikte coaxkabel op de receiver aan.

2. Sluit de receiver aan op het televisieapparaat en stel de receiver af op een

geheugenplek waarop u een programma van de gewenste satelliet wilt ontvangen, (bijv. ARD voor ASTRA).

3. Stel nu de voor uw locatie overeenkomstige hoek in aan de hand van de

gegraveerde schaalverdeling en zet de schotel vast (referentiepunt van de schaalverdeling is de onderste hoek van het hoekprisma).

4. Draai nu de spiegel langzaam in oost- of westrichting (azimuthoek) totdat het

ingestelde televisiebeeld wordt ontvangen.

5. Nu moet de schotel nog precies worden uitgericht. Hiertoe is het praktisch om de

statusaanduiding (met signaalniveau en signaalkwaliteit) van de receiver op te roepen (volg hiervoor de gebruiksaanwijzing van de receiver op).

6. Verander nu voorzichtig het azimut (oost/west)- en de elevatiehoek totdat het

signaalniveau en de signaalkwaliteit een zo hoog mogelijke waarde aangeven.

7. Draai nu alle schroeven aan en let erop dat de ontvangst hierbij niet verslechtert.

De schotel is nu volledig gemonteerd en optimaal afgesteld op de gewenste satelliet.28 Uw product draagt het CE-keurmerk en voldoet daarmee aan alle vereiste EU-normen. Onder voorbehoud van wijzigingen en drukfouten. Stand 10/04 Kopie en reproductie uitsluitend met toestemming van de uitgever. VIOTENNE is een geregistreerd handelsmerk van Viola Digital GmbH Nordstraße 4 39418 Staßfurt Duitsland 100311V1_77-0030-00 NLVIOTENNE 55 Instrucciones de montaje
