NÁVOD NA OBSLUHU Viotenne 55 TECHNISAT

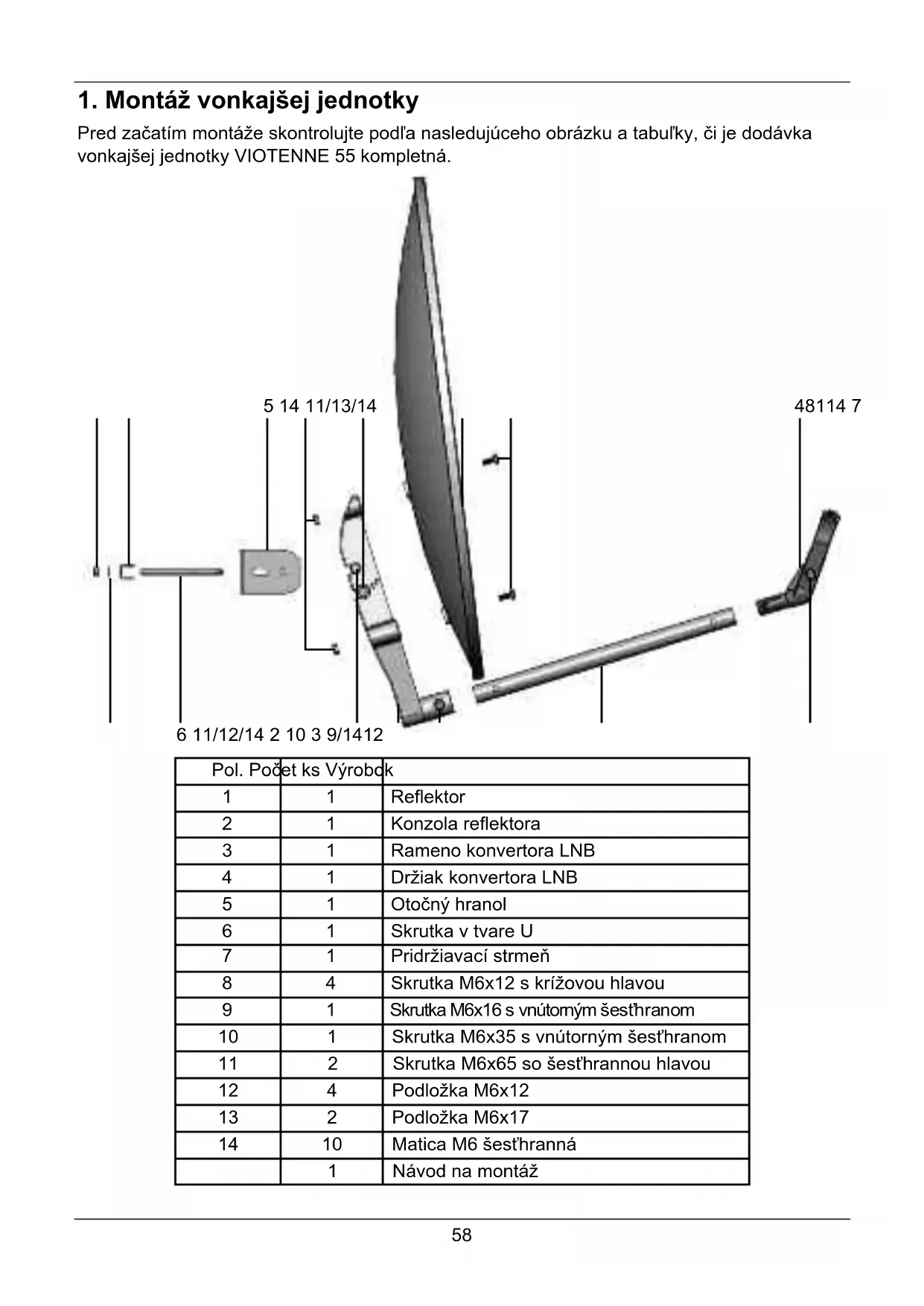

SK1. Montáž vonkajšej jednotky Pred začatím montáže skontrolujte podľa nasledujúceho obrázku a tabuľky, či je dodávka vonkajšej jednotky VIOTENNE 55 kompletná.

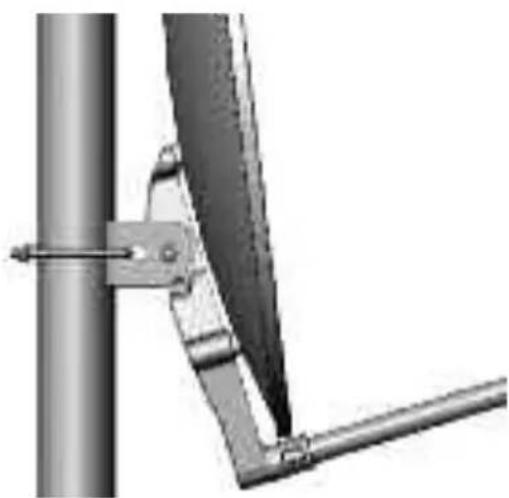

6 11/12/14 2 10 3 9/1412 5 14 11/13/14 Pol. Počet ks Výrobok 1 1 Reflektor 2 1 Konzola reflektora 3 1 Rameno konvertora LNB 4 1 Držiak konvertora LNB 5 1 Otočný hranol 6 1 Skrutka v tvare U 7 1 Pridržiavací strmeň 8 4 Skrutka M6x12 s krížovou hlavou 9 1 Skrutka M6x16 s vnútorným šesťhranom 10 1 Skrutka M6x35 s vnútorným šesťhranom 11 2 Skrutka M6x65 so šesťhrannou hlavou 12 4 Podložka M6x12 13 2 Podložka M6x17 14 10 Matica M6 šesťhranná 1 Návod na montáž 58Pri montáži vonkajšej jednotky postupujte nasledujúcim spôsobom: Montáž pridržiavacieho strmeňa na otočný hranol > Prestrčte skrutku 6 cez pozdĺžny otvor otočného hranola 5 tak, aby závit smeroval preč od otočného hranola. > Nasaďte pridržiavací strmeň 7 podľa znázornenia na obrázku na skrutku 6. > Nastrčte po jednej podložke 12 na každý koniec skrutky 6 so závitom a niekoľkými otočeniami na ne naskrutkujte po jednej matici 14 . Montáž otočného hranola na konzolu reflektora > Nasaďte otočný hranol 5 na konzolu reflektora 2 tak, aby sa otvor otočného hranola 5 a horný otvor konzoly reflektora 2 nachádzali nad sebou. > Prestrčte skrutku 11 cez podložku 12 a otvor otočného hranola 5. > Na druhej strane nastrčte podložku 12 na skrutku 11, naskrutkujte maticu 14 na závit a zľahka ju pritiahnite. > Otočte otočný hranol 5 do takej polohy, aby dolná hrana otočného hranola 5 ukazovala na elevačný uhol EL, ktorý zodpovedá vašej polohe. > Prestrčte druhú skrutku 11 cez podložku 13 a otvor v konzole reflektora 2 pod otočným hranolom 5. > Na druhej strane nastrčte podložku 13 na skrutku 11, naskrutkujte maticu 14 na závit a zľahka ju pritiahnite. Montáž reflektora na konzolu reflektora > Pridržte reflektor 1 pred konzolou reflektora 2 podľa znázornenia na obrázku. > Vložte po jednej matici 14 do otvorov konzoly reflektora 2, ktoré sú na to určené. > Potom pomocou 4 skrutiek 8 zoskrutkujte reflektor 1 s konzolou reflektora 2. Montáž ramena konvertora LNB na konzolu reflektora > Rameno konvertora LNB 3 zasaďte do otvoru na prednej strane konzoly reflektora 2 a zasuňte ho na doraz, aby následne rameno sedelo v otvore bez pohybu. Aby ste to dosiahli, môžete jemne klopať spredu na rameno konvertora LNB 3. Dbajte ale pritom, aby ste rameno konvertora LNB 3 neohli. > Prestrčte skrutku 10 cez otvor a naskrutkujte ju do matice 14. Montáž konvertora LNB na rameno konvertora LNB > Oddeľte od seba dve časti držiaka konvertora LNB 4 a vyberte obidve spojky. > Obidve časti držiaka konvertora LNB 4 zakliesnite na hornej strane jednu do druhej. > Vložte konvertor LNB do otvoru držiaka konvertora LNB 4 (prípojky konvertora LNB musia na zadnej strane smerovať nadol) a držiak zatvorte. > Nasaďte maticu 14 do držiaka konvertora LNB a zoskrutkujte ho pomocou skrutky 9

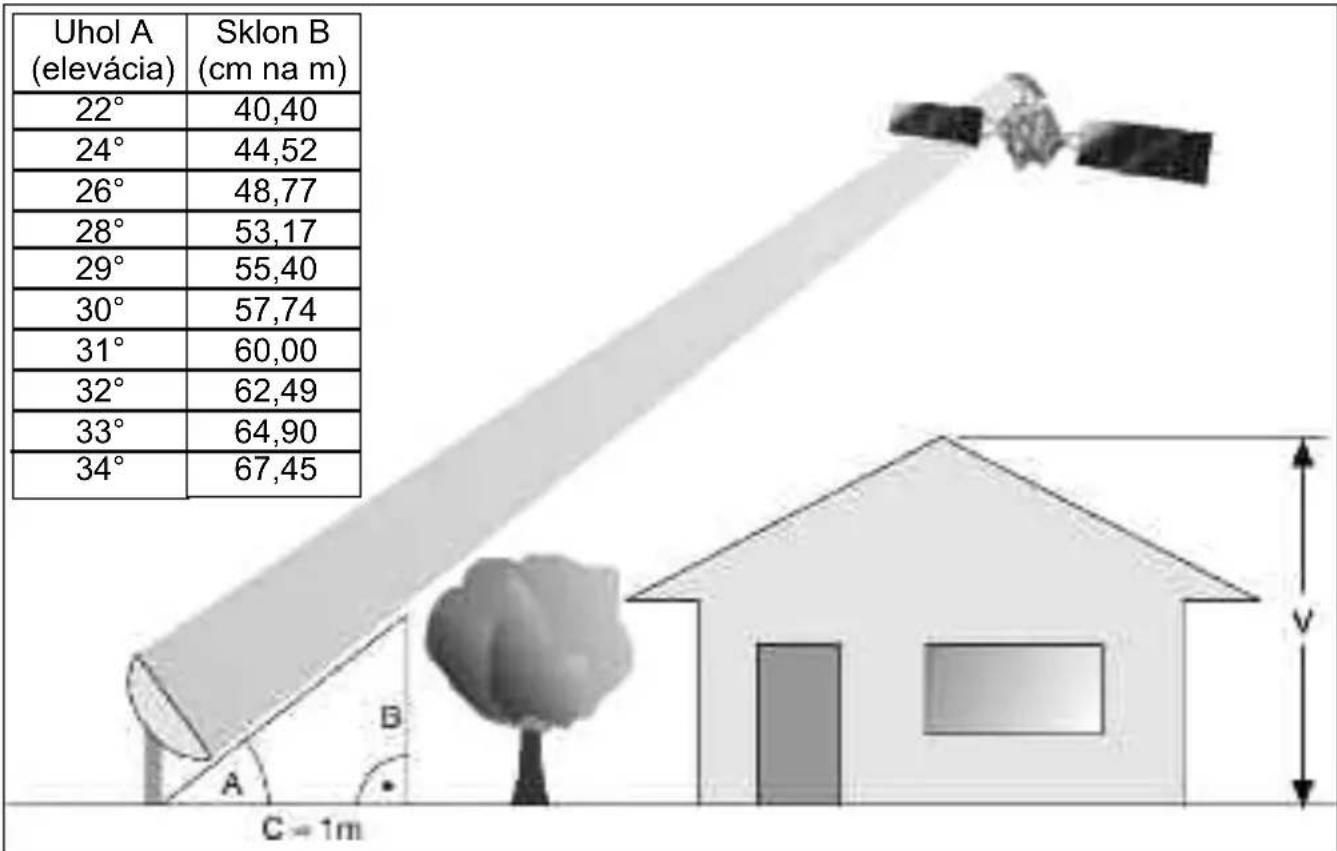

SK2. Inštalácia Výber stanovišťa Uistite sa, že je z plánovaného miesta montáže voľný výhľad smerom na juh, aby bol možný príjem z pozície satelitu ASTRA 19° východne. Pomocou nižšie uvedeného obrázku môžete zistiť, či ste dodržali dostatočnú vzdialenosť od susednej prekážky, aby ste zabránili zoslabeniu príjmu vplyvom tejto prekážky. Dbajte na to, aby pri montáži na terase alebo na balkóne, reflektor nebol tienený vyčnievajúcou strechou. Vonkajšia jednotka by sa mala namontovať na špeciálny vertikálny stožiar (priemer 42 mm), resp. na nástenný držiak. Uhol A (elevácia) 22° 24° 26° 28° 29° 30° 31° 32° 33° 34° Sklon B (cm na m) 40,40 44,52 48,77 53,17 55,40 57,74 60,00 62,49 64,90 67,45

603. Bezpečnostné pokyny

Pri inštalácii dodržte príslušné európske normy, príp. ustanovenia VDE (Zväz nemeckých elektrotechnikov), aby bola zaručená elektrická bezpečnosť (napr. predpis VDE 0855, časť 1). Príp. sa informujte u špecializovaného predajcu.

4. Montáž konektorov F

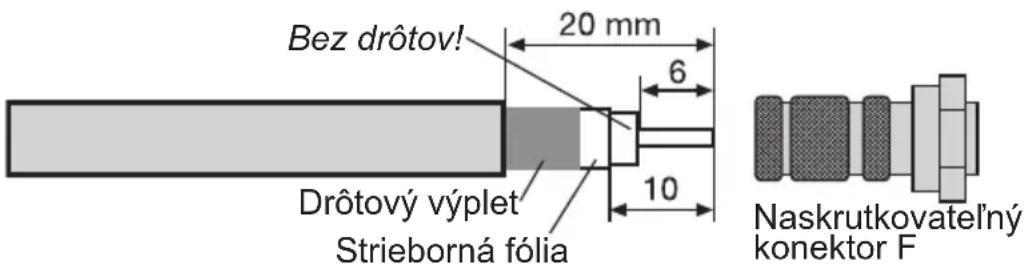

Pozor! Konektory F montujte iba vtedy, keď prijímacie zariadenie nie je pod prúdom! Pri montáži konektorov F postupujte veľmi starostlivo, aby sa vylúčili poruchy funkčnosti alebo dokonca zničenie satelitného prijímača z dôvodu nesprávnej montáže konektorov. > Odstráňte izoláciu z konca kábla pomocou ostrého noža v dĺžke 6 mm až po vnútorný vodič. Pritom dbajte na to, aby sa vnútorný vodič nepoškodil. > Odstráňte vyčnievajúce drôty tieniaceho výpletu. Potom odstráňte 10 mm vonkajšieho plastového plášťa tak, aby ste odhalili tieniaci výplet bez jeho poškodenia. > Uistite sa, že drôty tieniaceho výpletu sa nedotýkajú vnútorného vodiča. > Potom konektor F opatrným otáčaním nastrčte na kábel, až kým vnútorný vodič nie je v jednej rovine s predným okrajom konektora F. Nakoniec ešte raz skontrolujte, či sa žiaden drôt tieniaceho výpletu nedotýka vnútorného vodiča kábla. Teraz je konektor F namontovaný správne. Pri použití konektorov F crimp dodržte príslušný postup pri montáži a návod výrobcu. Bez drôtov! Drôtový výplet Strieborná fólia Naskrutkovateľný konektor F

SK5. Nasmerovanie vonkajšej jednotky Nasmerovanie vonkajšej jednotky by sa malo vykonať pomocou meracieho zariadenia. Nasmerovanie je možné tiež pomocou prístroja na meranie satelitného signálu. Ak by ani jedno z týchto zariadení nebolo k dispozícii, je možné vykonať nasmerovanie nasledujúcim spôsobom pomocou prijímača a televízora.

1. Spojte konvertor LNB a prijímač pomocou vhodného koaxiálneho kábla.

2. Pripojte prijímač k televízoru a nastavte ho na programovú pozíciu, na ktorej sa dá

prijímať program požadovaného satelitu (napr. stanica ARD zo satelitu ASTRA).

3. Pomocou vyrazenej stupnice nastavte uhol zodpovedajúci vašej polohe a zafixujte

reflektor (referenčným bodom stupnice je dolná hrana otočného hranola).

4. Potom reflektor pomaly otáčajte východným alebo západným smerom (uhol azimutu),

kým sa nezobrazí obraz nastaveného televízneho programu.

5. Ešte treba vykonať jemné nastavenie reflektora. Na tento účel je vhodné vyvolať

ukazovateľ stavu signálu (s úrovňou signálu a kvalitou signálu) prijímača (pozri návod prijímača).

6. Opatrne meňte uhol azimutu (východ/západ) a elevačný uhol tak, aby úroveň signálu

a kvalita signálu dosiahli na ukazovateli čo najvyššiu hodnotu.

7. Potom zatiahnite všetky skrutky a dbajte na to, aby sa pritom príjem nezhoršil.

Váš produkt nesie označenie CE a vyhovuje všetkým príslušným normám EÚ. Zmeny a tlačové chyby sú vyhradené. Stav 10/04 Kopírovanie a rozmnožovanie iba s povolením vydavateľa. VIOTENNE je registrovaná ochranná známka spoločnosti Viola Digital GmbH Nordstraße 4 39418 Staßfurt Nemecko 100311V1_77-0030-00 SKVIOTENNE 55 Руководство по
