MODE D'EMPLOI Viotenne 55 TECHNISAT

1. Montage de l'unité extérieure

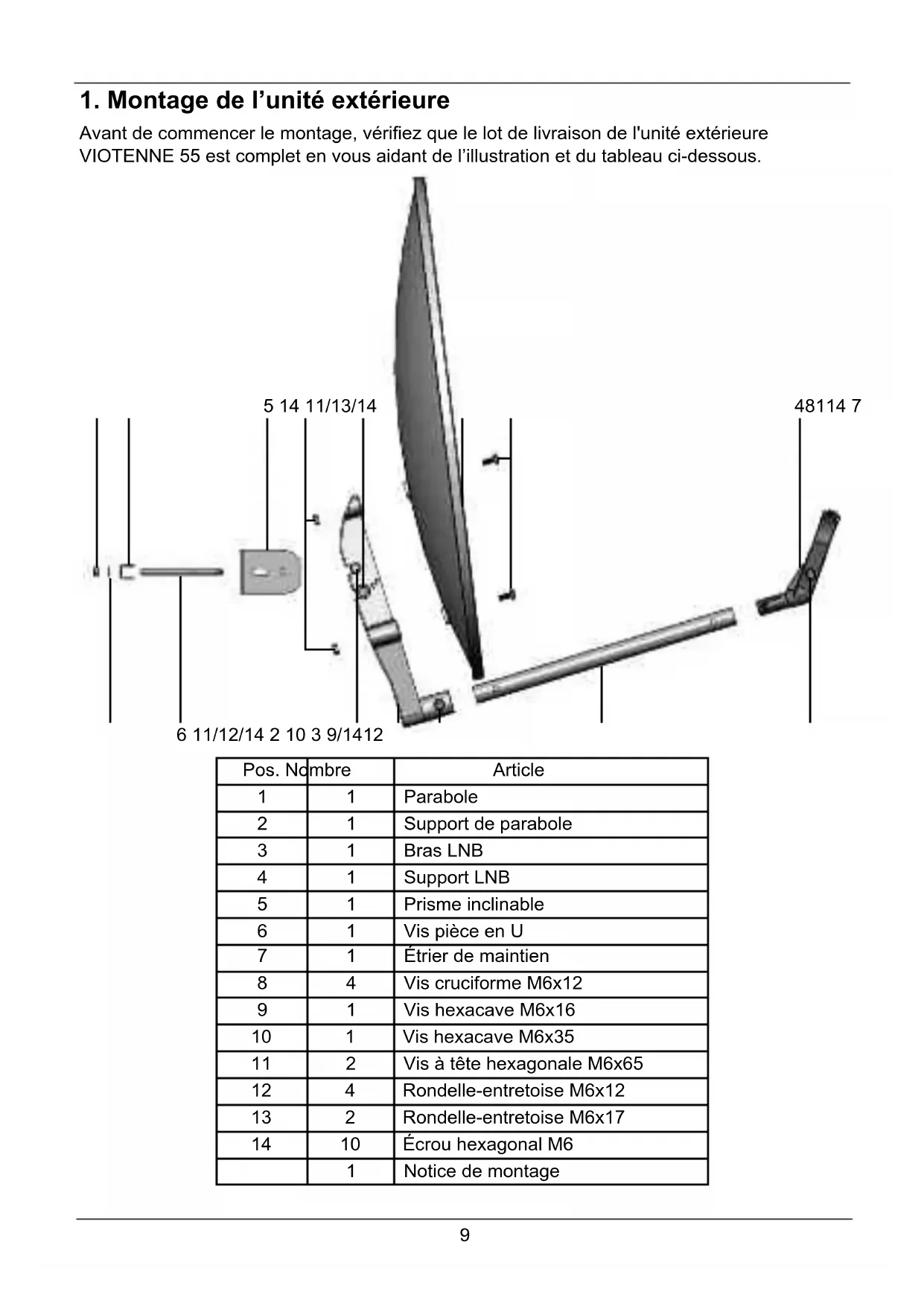

Avant de commencer le montage, vérifie que le lot de livreaison de l'unité extérieure VIOTENNE 55 est complet en vous aidant de l'illustration et du tableau ci-dessous.

Pos. N°	Nombre	Article
1	1	Parabole
2	1	Support de parabole
3	1	Bras LNB
4	1	Support LNB
5	1	Prisme inclinable
6	1	Vis piece en U
7	1	Étrier deMAINien
8	4	Vis cruciforme M6x12
9	1	Vis hexacave M6x16
10	1	Vis hexacave M6x35
11	2	Vis à tête hexagonale M6x65
12	4	Rondelle-entretoise M6x12
13	2	Rondelle-entretoise M6x17
14	10	Écrou hexagonal M6
	1	Notice de montage

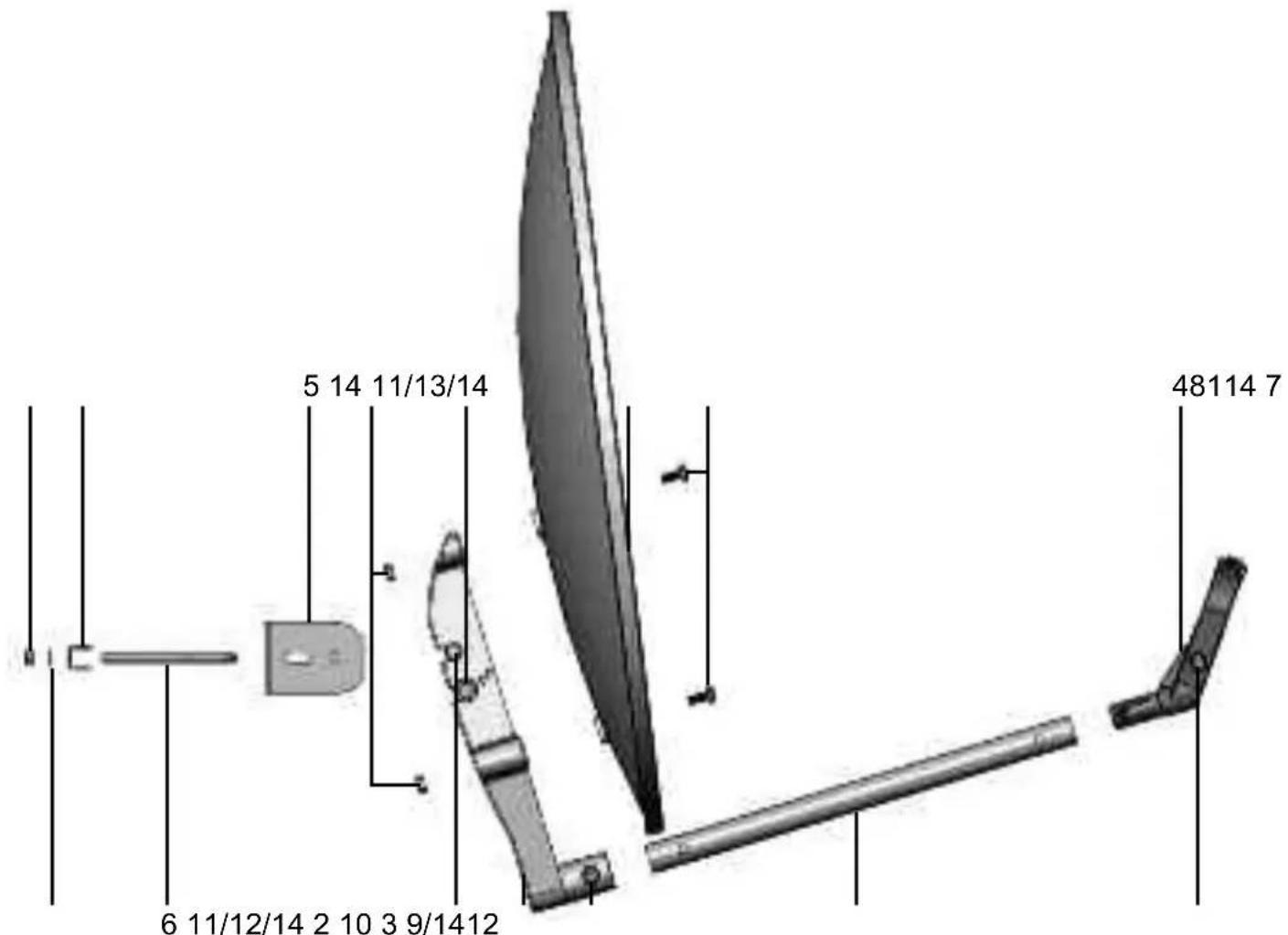

Pour monter l'unité extérieure suivez les indications ci-dessous:

Montage de l'étrier de maintien sur le prisme inclinable

Faites passer la vis 6 par le trou oblong 5 du prisme inclinable de manière à ce que le filetage se trouve à l'opposé du prisme inclinable.
Enfichez l'étrier de maintien 7 sur la vis 6, comme indiqué sur l'illustration.
Enfichez une rondelle-entretoise 12 sur chacune des deux extrémités du filetage de la vis 6 et positionné un écrou 14 sur celles-ci en le vissant de quelques tours.

Montage du prisme inclinable sur le support de parabole

Enfichez le prisme inclinable 5 sur le support de parabole 2 de façon à ce que le trou du prisme inclinable 5 et le trou supérieur du support de parabole 2 soit situés l'un au dessus de l'autre.
Faites passer une vis 11 dans une rondelle-entretoise 12 et le trou du prisme inclinable 5.
À l'autre extrémité, mettez en place une rondelle-entretoise 12 sur la vis 11, vissez un écrou 14 sur le filetage et serrez légèrement l'écrou.
Faites tourner le prisme inclinable 5 vers la position dans laquelle le coin inférieur du prisme inclinable est orienté vers l'angle d'élevation EL correspondant à votre situation géographique.
Faites passer la deuxième vis 11 dans une rondelle-entretoise 13 et le trou du support de parabole 2, en dessous du prisme inclinable 5.
Sur l'autre côté, mettez en place une rondelle-entretoise 13 sur la vis 11, vissez un écrou 14 sur le filetage et serrez légèrement l'écrou.

Montage de la parabole sur le support de parabole

Tenez la parabole 1 devant le support de parabole 2 comme indiqué sur l'illustration.
Enfichez un écrou 14 dans chacun des trous du support de parabole 2 prévus à cet effet.
Vissez a present la parabole 1 sur le support de parabole 2 a l'aide des quatre vis 8.

Montage du bras LNB sur le support de parabole

Insérez le bras LNB 3 dans l'ouverture située sur la face avant du support de parabole 2, puis poussez-le jusqu'en butée de façon à ce qu'il y reste à demeure sansprésenter de jeu. Le cas échéant, appliquez des coups légers sur le bras LNB 3, en veillant toute fois à ne pas le tordre.
Faites passer la vis 10 dans le trou et vissez-la dans un écrou 14.

Montage de la tete universelle (LNB) sur le support de LNB

Séparez les deux parties du support LNB 4 et retirez les deux brides de jonction.
Accrochez les deux pieces du support LNB 4 entre elles au niveau du cote supérieur.
Installéz la tête universelle dans l'ouverture du support LNB 4 (les raccordements de la tête universelle doivent être orientés vers le bas au niveau de la face arrêté) et repliez celui-ci.
Insérez un écrou 14 dans le support LNB et vissez-le à l'aide de la vis 9.
Enfichez à présent le support LNB 4 sur le bras LNB 3 en veillant à ce qu'il se fixe dans le bras LNB 3.

2. Implantation

Choix du site

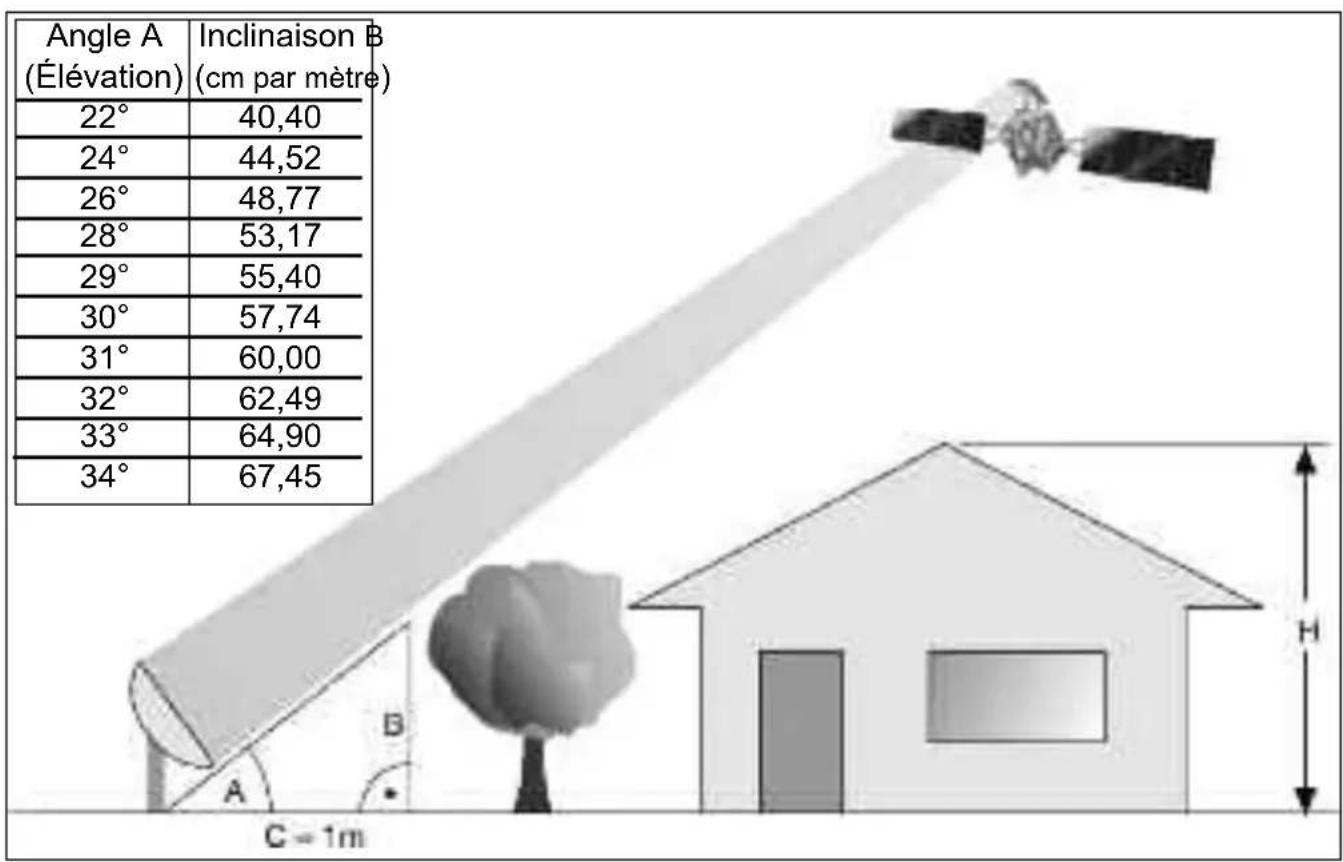

Assurez-vous que vous avez une vue dégagée en direction du sud au niveau de l'emplacement de montage prévu, de façon à pouvoir receivevoir la position de satellite ASTRA 19^ Es À l'aide du graphique ci-dessous, vous pouvez déterminer si vous avez respecté une distance suffisante par rapport à un obstacle proche, ici afin d'éviter que la réception soit affaiblie par cet obstacle.

Lors du montage sur une terrasse ou un balcony, veillez à ce que la parabole ne soit pas couverte par un toit saillant.

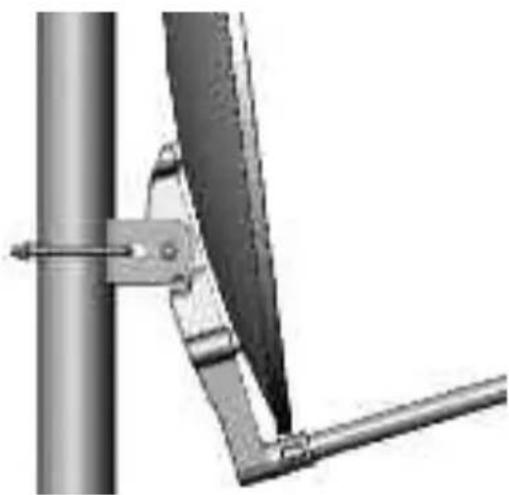

Il convient de monter l'unité extérieure sur un mât vertical spécial (diamètre 42 mm) ou sur un support mural.

3. Consignes de sécurité

Lors de l'installation, respectez les normes européennes en vigueur ainsi que les dispositions VDE visant à assurer la sécurité des équipements electriques (p. ex. VDE 0855, 1ère partie). Le cas échéant, interrogez votre revendeur spécialisé à ce sujet.

4. Montage des prises F

Attention!

Montez les prises F lorsque l'installation réceptrice est hors tension !

Soyez particulièrement minutieux lors du montage des prises F. Vous évitez ainsi des défauts de fonctionnement, voire la destruction du récepteur satellite, du fait d'un montage erroné des prises.

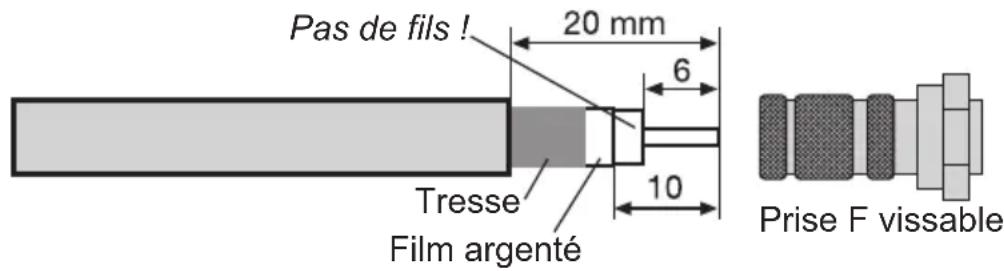

Retirez l'isolant de l'extrémité du cable à l'aide d'une lame coupante sur une ongueur de 6 mm jusqu'àu niveau de l'élement conducteur interieur. Ce faisant, veillez à ce que l'élement conducteur interieur ne soit pas endommagé.
Retirez les fils qui dépassent de la tresse de blindage.

Retirez à présent 10 mm de l'enveloppe extérieure plastique jusqu'à ce que la tresse de blindage soit mise à nu et sans endommager celle-ci.

Assurez-vous qu'aucun fil de la tresse de blindness n'est en contact avec l'élément conducteur interieur.
Vissez avec précaution la prise F sur le cable jusqu'à ce que l'élement conducteur interieur soit au ras du bord avant de la prise F.

Vérifiez ensuite une fois encore qu'aucun fil de la tresse de blinding n'est en contact avec l'élément conducteur interieur du cable. La prise F est à présent correctement montée.

En cas d'utilisation de prises Crimp-F, respectez les instructions de montage et les indications du fabricant correspondantes.

5. Alignment de l'unité extérieure

Il convient d'aligner l'unité extérieure à l'aide d'un apparéil de mesure.

Il est également possible de proceeder à son alignment en utilisant un pointeur satellite.

En l'absence de ces deux apparciels, il est possible d'effectuer l'alignement avec un récepteur et un télévisueur en procédant comme suit.

1. Reliez la tete universelle (LNB) au recepteur à l'aide d'un cable coaxial adapté.

2. Raccordez le récepteur au téléviseur et réglez le récepteur sur un emplacement de programme receivevant un programme du satellite désiré (p. ex. ARD pour ASTRA).

3. Reglez à présent l'angle correspondant à votre situation géographique à l'aide des graduations gravées, puis bloquez la parabole (le coin inférieur du prisme inclinable constitue le point de referencia de l'échelle en degrés).

4. Tournez à présent la parabole lentement vers l'est ou l'ouest (angle d'azimut) jusqu'à ce que vous receviez l'image télévisée réglée.

1. La parabole doitMAINANT faire I'objet d'un réglage précis. À cet effet, il est utile d'appeler l'affichage d'etat du récepteur (avec niveau et qualité du signal). Ce faisant, suivez les indications de la notice du récepteur.

2. Changez maintainant avec précaution l'angle d'azimuth (est/ouest) et d'élevation de manière à ce que le niveau et la qualité du signal représentent un débutment aussi élevé que possible.

3. Vissez ensuite toutes les vis en faisant attention à ce que la réception ne se dégrade pas. La parabole est à présent complètement montée et alignée de manière optimale sur le satellite désiré.

Votre produit porte le logo CE et repond ainsi a toutes les normes UE requises.
