Monteringsvejledning

1. Montering af udendørsenheden

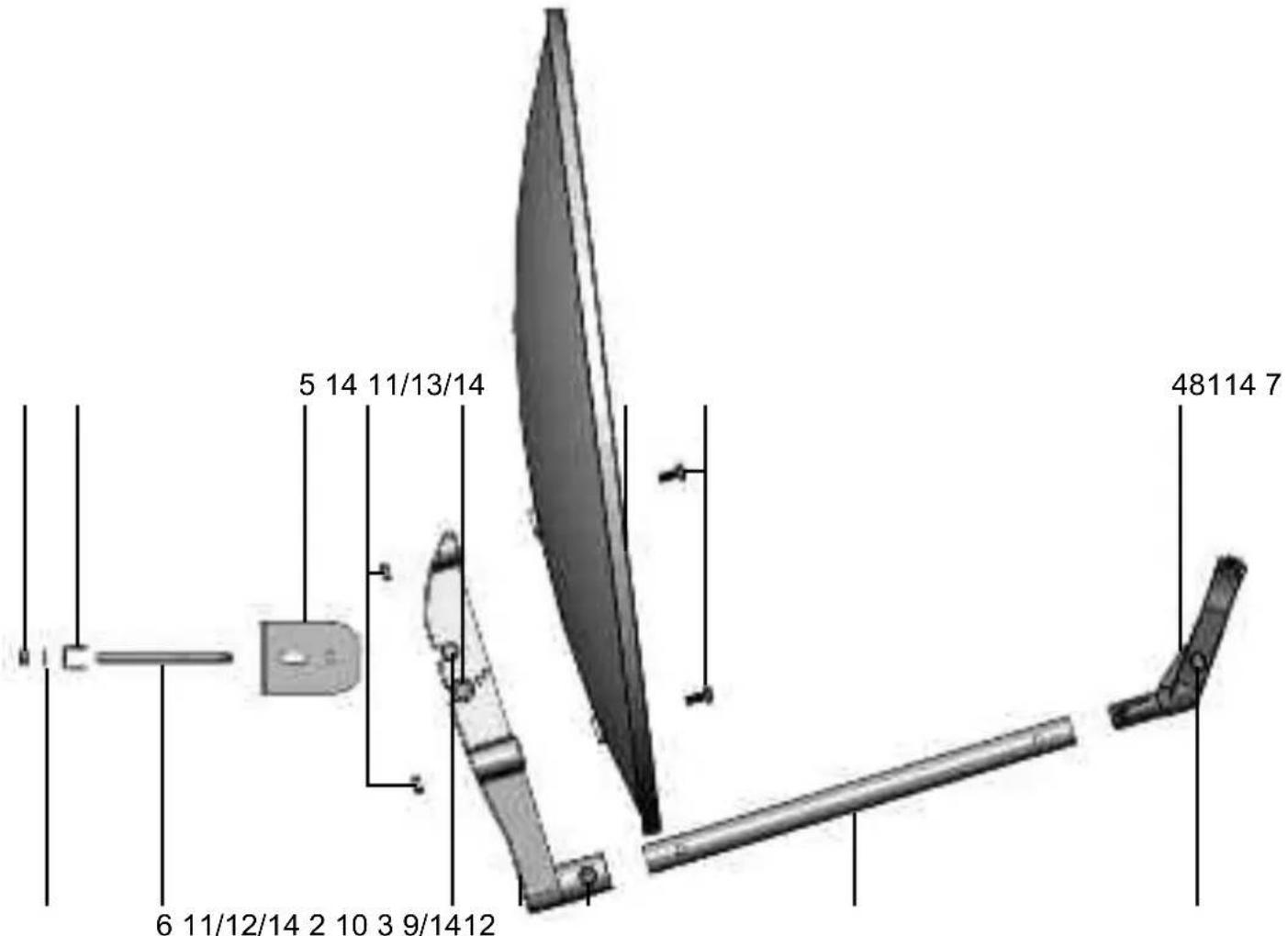

Inden du begynder med monteringen, bør du kontrollere, om alle dele af udendørsenheden VIOTENNE 55 er blevet leveret vha. følgende illustration og tabel.

Nr. Antal Del
1	1 Spejl
2	1 Spejlholder
3	1 LNB-arm
4	1 LNB-holder
5	1 Drejeprisme
6	1 U-formet skrue
7	Holder
8	Stjerneskrue M6x12
9	1 Unbrakoskrue M6x16
10	1 Unbrakoskrue M6x35
11	2 Unbrakoskrue M6x65
12	4 Underlagsskive M6x12
13	2 Underlagsskive M6x17
14	10 Sekskantet møtrik M6
	1 Monteringsvejledning

Sadan monteres udendørsenheden:

Sádan monteres holderen på drejeprismen

Før skrue 6 igennem drejeprismens langhul 5, säGVindet vender væk fra drejeprismen.
Sæt holderen 7 på skrue 6 som vist på illustrationen.
Sæt underlagsskiverne 12 på de to bevindender på skrue 6, og skru på en møtrik 14 ved at dreje nogue gange.

Sádan monteres drejeprismen på spejlholderen

Sæt drejeprismen 5 på spejlholderen 2, sö hullet på drejeprismen 5 og det øverste hul på spejlholderen 2 ligger oven på hinanden.
Sæt en skrue 11 igennem en underlagsskive 12 og hullet i drejeprismen 5.
Sæt en underlagsskive 12 på skruen 11 på den,anden side. Skru derefter en møtrik 14 på gevindet, og stram den lidt.

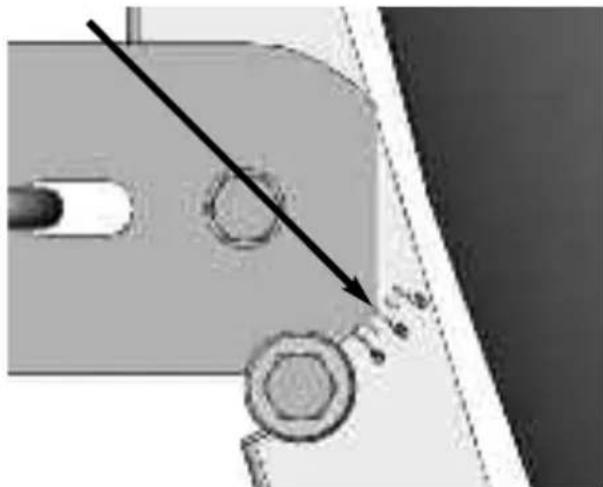

Drej drejeprismen 5 i position, sö dens nedre hjørne peger på elevationsvinklen EL, der svarer til din placering.
Sæt en,anden skrue 11 igennem underlagsskiven 13 og hullet i spejlholderen 2 under drejeprismen 5.
Sæt en underlagsskive 13 på skruen på den,anden side 11. Skru derefter en møtrik 14 på gevindet, og stram den lidt.

Sádan monteres spejlet på spejlholderen

Hold spejlet 1 som vist i illustrationen op foran spejlholderen 2.
Sæt en møtrik 14 i hvert af de tilsvarende huller i speljholderen 2.
Skru nu spejlet 1 på spejlholderen 2 vha. de 4 skruer 8.

Sádan monteres LNB-armen på spejlholderen

Sæt LNB-armen 3 ind i abningen på forsiden af spejlholderen 2, og skub den helt ind, söden sidder fast. Slå forsigtigt på LNB-armen forfra, hvis det er nødvendigt. I sö tilfælde skal du sorge for/DDke atkommentil atbje LNB-armen 3.
Før skruen 10 igennem hullet, og skru den fast i en møtrik 14.

Sádan monteres LNB på LNB-armen

Skil de to dele, der udgør LNB-holderen 4, ad, og fjern de to forbindelsessystykker.
Hag de to dele af LNB-holderen 4 ind i hinanden på oversiden.
Læg LNB'en ind i abningen på LNB-holderen 4 (LNB'ens stik skal vende bagud og nedad), og klap dem sammen.
Sæt en møtrik 14 i LNB-holderen, og skru dem sammen med skrue 9.
Stik nu LNB-holderen 4 på LNB-armen 3, og sørg for, atijke hægter sig fast på LNB-armen 3.

2. Opstilling

Sadan vaelges placeringen

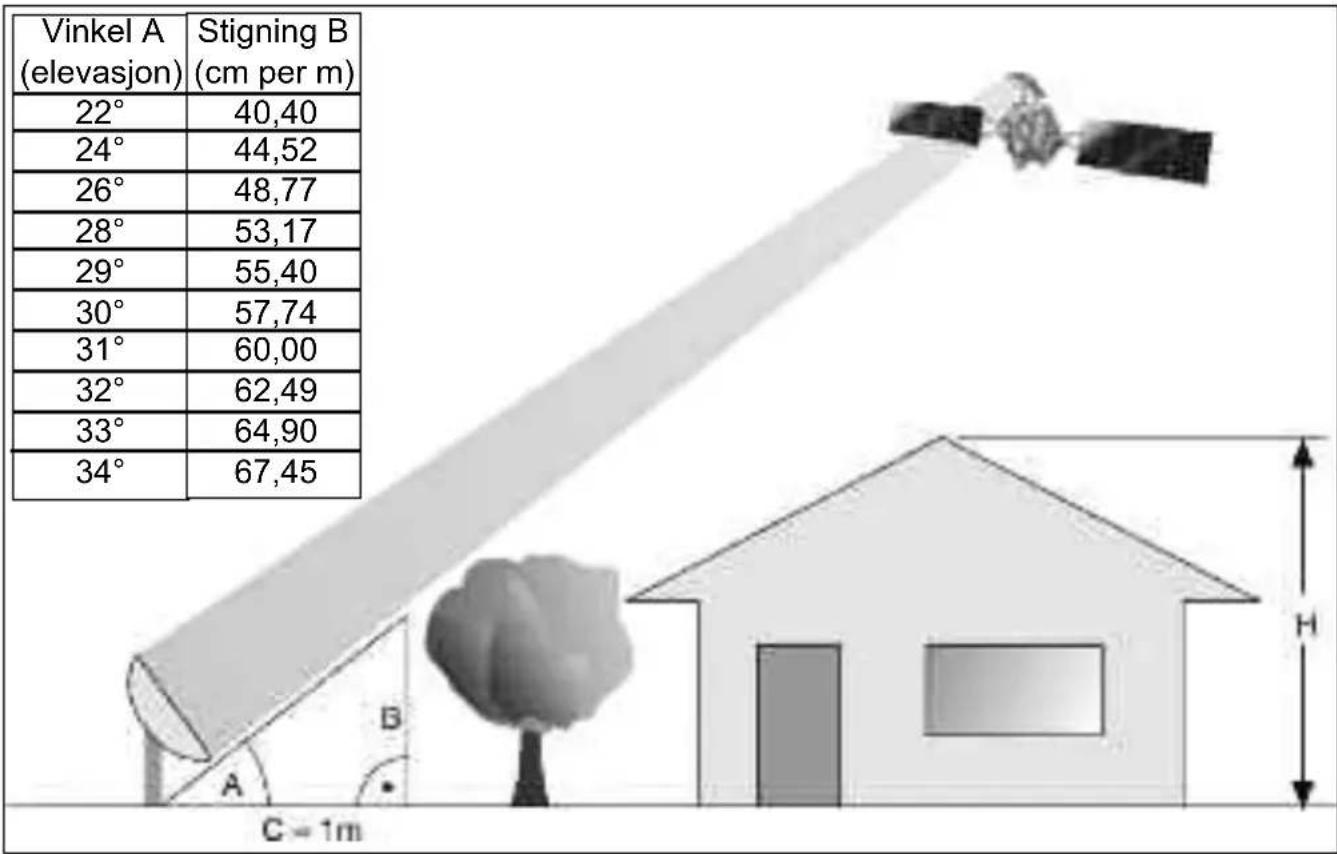

Kontroller, at der fra det udvalgte monteringssted er frit udsyn mod syd for at kunne modtage satellitpositionen ASTRA 19^ øst.

Vha. nedenstäende grafik kan du se, om du har sørget for tilpas stor afstand til forhindringer, sä du kan undgå, at modtagelsen svækkes afppe.

Ved montering på en terrasse eller altan skal du sorge for, at spejlet ikke overskygges af et fremspringende tag.

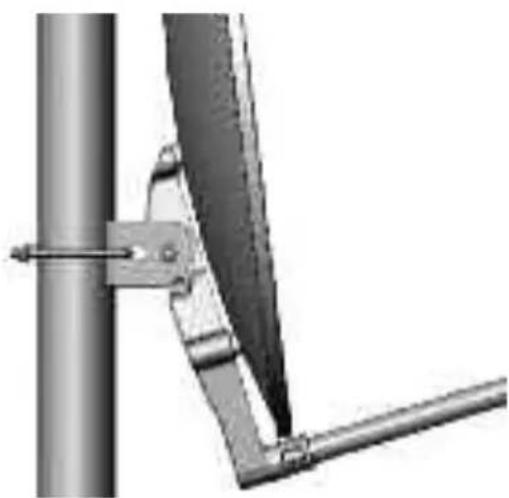

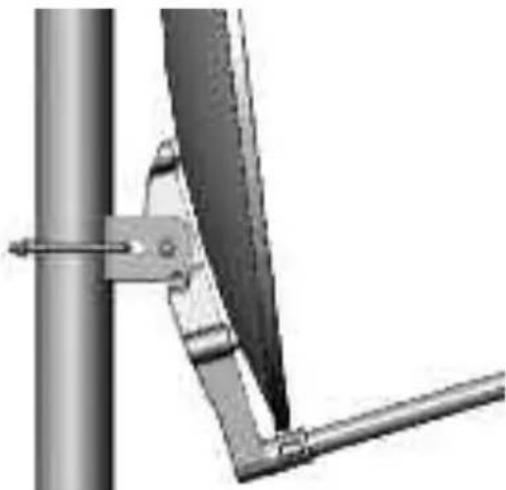

Udendørsenheden skal monteres på en særlig, lodret mast (diameter 42 mm) eller en vægmonteret holder.

3. Sikkerhedstips

Ved installationen bør de gældende europæiske regler og VDE-bestemmelier vedr. sikringen af den elektriske sikkerhed (fx VDE 0855, del 1) overholds. Eventuelle spørgsmål hertil rettes til forhandleren.

4. Montering af F-stikket

Paspa!

F-stikket mA kun monteres, nár modtagelsesanlagget ikke er strømførende!

Vær meget omhyggelig ved monteringen af F-stikket, SSE der ikke opstår unktionsforstyrelser, eller satellitmodtageren ødelægges på grund af forkert montering af stikket.

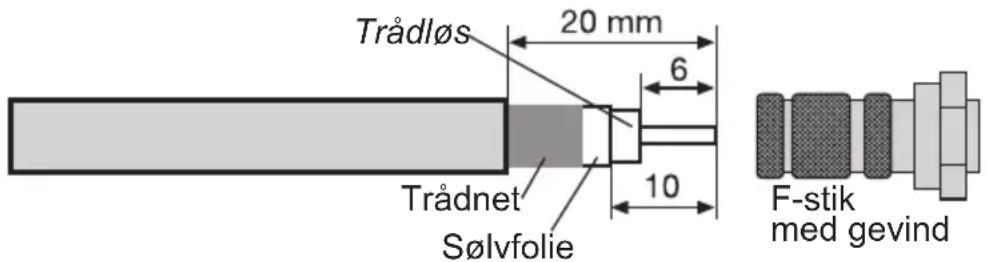

> Fjern 6 mm af isoleringen omkring kablets top vha. en skarp kniv, indtil du när den indvendige ledning. Sorg for/DDke at beskadige den indvendige leder.

Fjern afskaermningsnettets overskydende trad.

Fjern nu 10 mm af det ydre plastiklag, indtil afskarmningsnettet er lagt fri uten at vare blevet beskadiget.

Kontroller, at ingen af afskaermningsnettets tradr roer ved den indvendige leder.
Vrid nu F-stikket forsigtigt på kablet, indtil den indvendige leder sidder på F-stikkets forreste kant.

Kontroller derefter en gang til, at ingen af afskærmningsnettets tradr rorer ved kablets indvendige leder. F-stikket er nu korrekt monteret.

Ved brug af Crimp-F-stik bør du overholde producentens tilsvarende monteringsmode og -anvisninger.

5. Justering af udendørsenheden

Udendørsenheden bør justeres vha. et mæleapparat.

Justeringen kan ligeledes foretages vha. en satellitfinder.

Hvis ingen af delene er til rådighed, kan justeringen foretages vha. en modtager og et tv-appeparat som følger:

1. Tilslut LNB til modtageren vha. et passende koaksialkabel.

2. Tilslut modtageren til tv-apparatet, og indstil modtageren til en programindstilling, hvor der kan modtages et program, derkommen fra den onskede satellit (fx ARD for ASTRA).

3. Indstil nu den tilsvarende vinkel, der svarer til din placering, after den prægede skala, og lås speilet (gradskalaens referencepunkt er drejeprismens nedre hjørne).

4. Drej nu spejlet langsomt enten mod øst eller vest (azimutvinkel), indtil du modtager det ønskede tv-billede.

1. Nu skal spejlet finjusteres. Her er det en god ide at aktivere modtagerens statusdisplay (med signalniveau og signalkvalitet). Følg her modtagerens anvisninger.

2. Juster nu forsigtigt azimuth- (ost/vest) og elevationsvinklen således, at signalniveau og signalkvalitet giver de størst mulige udslag.

3. Stram derefter alle skruer, og sorg for, at modtagelsen ikke bliver forringet. Spejlet er nu færdigmonteret og optimalt indstillet på den ønskede satellit.

Dette produit er CE-mærket og opfylder dermed alle nødvendige EU-normer. Med forbehold forændringer og trykfejl. Stand 10/04 Kopiering og gengivelse kun med udgiverens tilladelse.
