INSTRUKCJA OBSŁUGI Satman 45 TECHNISAT
Kupileś wysokiej jakosci produkt firmy TechniSat. Aby zachować jakość produktu przyȩdugie lata, uchwyt i talerz anteny są wykonane z aluminium.
Talerz anteny jest zaprojektowy do odbioru sygnaw cyfrowych z satelitów ASTRA. Przed przystapieniem do montazu przyczytaj starannie instrukcje montazu, aby zapewnic uzyskanie optymalnégo odbioru po jej zainstalowaniu.
Przed przystapieniem do montazu sprawdź,czy dostawa"Justostki zewnętrznej jest kompletna.
Zakres dostawy (patrz rysunki 1 i 2)
| Poz. Artykuł | |
| 1 1 uchwyt AZ/EL z opaską ustalajność do konwertera LNB i profilem obrotowym | |
| 2 1 talerz | |
| 3 1 adapter | |
| 4 | 1 uchwyt naScienny*: "krótki" "sredni" "dlugi"lublub |
| 5 1 konwerter LNB | |
| 6 1 opaska zaciskowa do konwertera LNB, 1 struba M6x40, 1 struba M6x16 | |
| A 4 struby M6x15, 4 nakrętki M6, 4 podkradki okrajgne | |
| 10 m kabla koncentryczego z wtyczkami F (tylko w kompletnych zestawach z tunerem) | |

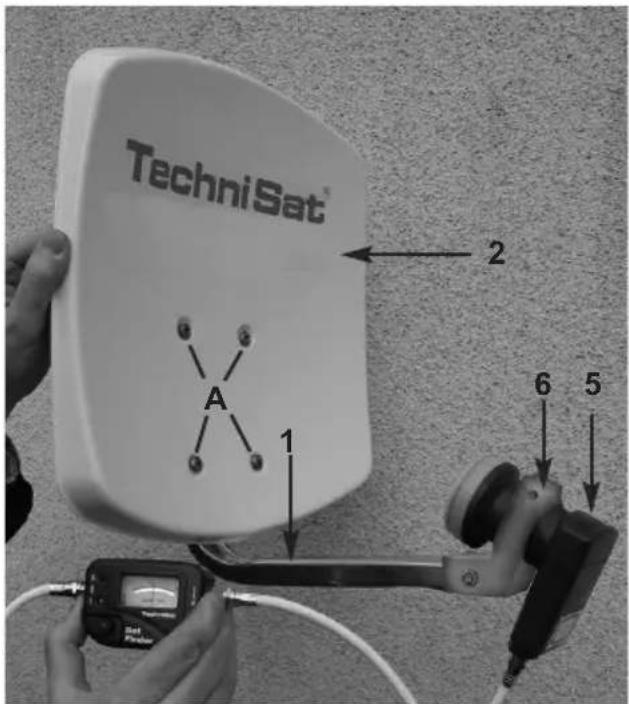

Rysunek 1

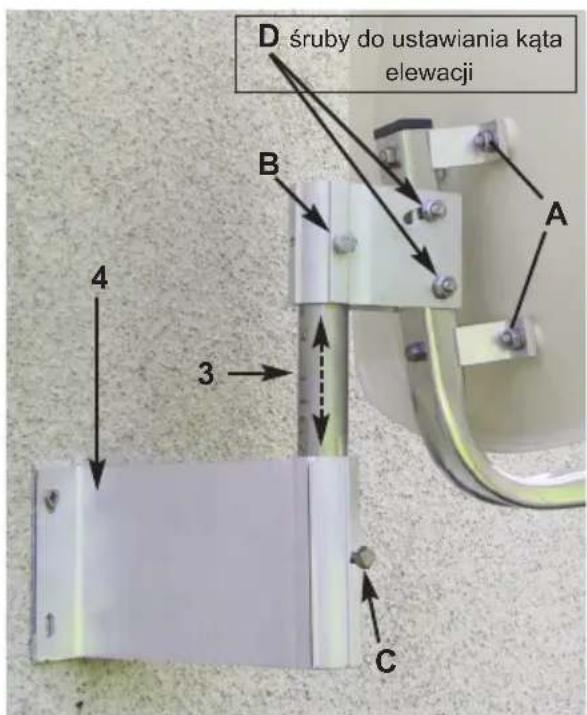

Rysunek 2
1 Montañjustechnostiki zewnétrznej
Do wysycki Jednostka zewnetrzna jest czesciowo wstepnie montowana, tak wiec montaz ogranica sie do talerza (poz. 2) i adaptera (poz. 3).
Najpierw zamocuj talerz anteny srubami (A) do uchwytu AZ/EL (poz. 1). Nastepnie poluzuj srube (B) na profilu obrotowym, aby zamontowac adapter. Na koniec zamontuj konwerter LNB (poz. 5) za pomocag opaski zaciskowej konwertera LNB (poz. 6) zgodnie z rysunkiem 1 do uchwytu konwertera.
2 Instalacja
Wyborgowicz
a) Upewnij sie,czy z przywidzianego.), meje sca zamontowania anteny zapewniona jest nieograficzona widocznosc w kierunku południowym, jejeli chcesz odbierać sygnat z satellite ASTRA 19,2° Wschód.
Na podstawie ponijszej grafiki mozesz sprawdzić,czy odstep od najbliźsej przyszkody jest wystarczajaco duzy,aby uniknac oslabienia sygnau przyze tprzeszkode. Zwroc uwage na to,czy w razie montazu pod tarasem talerz anteny nie bedzie zaslanniany przyze wystep dachu.
b) Zamocuj uchwyt nascienny (poz. 4) poziomo w wybranym miejscu.
Aby zapewnic stabilne zamocowanie jegnostki zewnetrznej, nalezy dobrać materiały do mocowania (wkręty, kołki Rozporowe itd.) odpowiednio do rodzaju powierzchni, na ktoraj antenna;będzie montowana. Ze względu na duź rożno-rodnosć murów, zakres dostawy nie obejmuye materiałow do mocowania uchwytu nasciennego.
c) Poluzuj Śrubę (C) na uchwycie sciennym i zawiesaddresses zewnętrzną z adapteorem.
| Kat A (elewacja) | Skok B (cm na m) |
| 22° 40,40 | |
| 24° 44,52 | |
| 26° 48,77 | |
| 28° 53,17 | |
| 29° 55,40 | |
| 30° 57,74 | |
| 31° 60,00 | |
| 32° 62,49 | |
| 33° 64,90 | |
| 34° 67,45 | |
| 35° 70,02 | |
| 36° 72,65 | |
| 37° 75,36 | |
| 38° 78,13 |
3 Zasady bezpieczewska
Podczas wykonywania instalacji przystrzejag odpowiednich norm europejskich i przyepisow VDE dotycznych zapewnienia bezpieczenstwa elektrycznego (np. VDE 0855, czysz 1). W razie potrzeby zworoc sie z pytaniami do sklepu SPECIALYSTCNEG, w ktorym kupiles anten
4. Montañ wtyczki F
Uwaga!
Podczas montaqu wtyczki F urzadzenie odbiorcze nie maye byc podlaczone dozasilania pradowego!
Montañ wtyczki F wykonaj bardzo starannie, aby uniknac zaklocen a nawet zniszczenia tunera satelitarnego, do ktorego mogloby dojsc w razie nieprawidlowego podlącenia tej wtyczki. Oprocz opisu uwzględnij tersebut rysunek 3.
Ostrym nozem zdejmij izolacje z końcownik kabla na dlugosci ok. 6 mm tak, aby odslonic rdzen kabla. Zwroc przy tym uwage, aby nie uszkodzić rdzenia.
Usunystajace druty plezionki ekranujacej.
Nastepnie usun 10 mm zewnetrznej izolacci z tworzywa sztucznego, aby odstonic plecionke ekranujacq. Zwroc uwage, aby nie uszkodzić plecionki ekranujacej.
Upewnij sie,czy druty plecionki ekranujacej nie stykajsi z rdzeniem kabla.
Wkreć ostrożnie wtyczkę F na kabel tak, aby rdzen kabla pokrywał są z przyediany krawędzia wtyczki F.
Nastepnie sprawdź jesteczne raz,czy zaden drut plecionki ekranujȩcej nie styka są zrdzeniem kabla. Wtyczka F jest teraz prawidłowo zamontowana.
5. Ustawianie jegnostki zewnętrznej

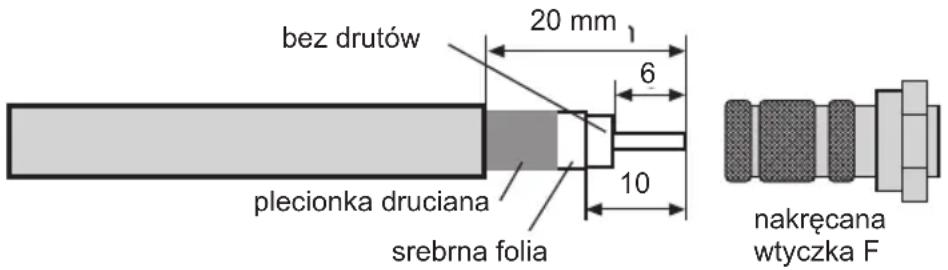

Rysunek 3
Do ustawiania jegnostki zewnetrznej potrzebny jest miernik.
Antenęromatica sąstawicza pomoczą taniażsego urzadzenia SatFinder firmy TechniSat (nr kat. 0000/3045).
Ježeli nie masz do dyspozycji ani miernika, ani wymienionego urzadzenia, anteş mozeszustawic w opisany njèj sposob za pomocă tunera cyfrowego i odbiornika TV.
- Połucz konwerter LNB z tunerem za pomocę odpowiedniago kabla koncentrycznégo.
-
Podłucz tuner do odbiornika TC i ustaw tuner na pozycje, na której odbierany jest jeder z programów z wybranego sateliy (np. ARD dla sateliy ASTRA).
-
Znajdź w tabei AZ/EL (patrz rozdział 6) kát elewacje dla.), mięsca montaqu anteny.
Np. dla satellite ASTRA 19,2^ Wschód wmiejscowosci Daun jest to 31,29^
Ponieważ Twoja jegnostka zewétrzna jest antenna offsetowa, ustawia sie nie odczytany z tabeli kát elewacje, lecz kát dopasowany do talerza anteny. Kát ten oblicza sie nastepujaco.
Kat elewaczij - kat przyszunięcia czestotliwość (offset) = kat, jak sązy ustawić
Kat przysemuncei anteny DigiDish 33 lub DigiDish 45wynosi 30^
Takantiagoustawienia talerza anteny DigiDish 33 lub 45 np. w mistrcwoSci Daunwynosi:
$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$
- Poluzuj s Ruby (D) na profilu obrotowym tak, aby mozliwe bylo przysuwanie Jednostki zewnetrznej do góry i na dól. Ulož prostá deskę na talerzu anteny wg rysunku 4. Ustaw za pomocą kátomierza wyznaczony kát.

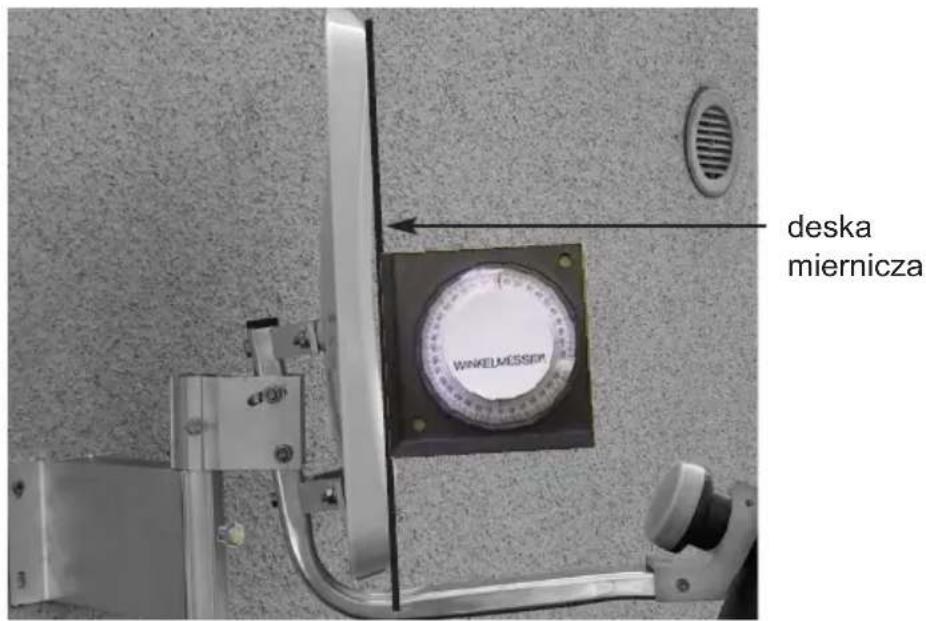

Rysunek 4
- Nastepnie poluzuj招投标 (C) lub (B) na profilu obrotowym i obracaj talerz anteny powoli w kierunku na wschod lub na zachod (azymut) az na ekranie odbiornika TV pojawsi sie obraz z tunera.
- Teraz trzeba ustawic talerz preczyjnie. W tym celu wskazane jest wywojanie informaci o transponderze (patrz instrukcja obslugi tunera cyfrowego).
- Zmieniaj delikatnie azymut (wschód/zachód) i kát elewacje tak, aby uzyskać maksymalne wychylenie wskaznika poziomu/jakość sygnalu.
- Dokrć wszystkie cztery Śruby, zwracajć uwage,czy w tym czasie odbiorNie pogarsza sie. Talerz anteny jest teraz kompletnie zamontowany i optymalnie ustawiony na wybraneano satelite.
Parametry konwertera LNB:
LOF Low-Band: 9750 MHz
LOF High-Band: 10600 MHz
Przeloczanie Low/High-Band: sygnal 22 kHz tunera
Osprit opcjonalny:
Złuczka ruowa do montazu na maszcie nr kat.: 0000/0500
Stojak balkonowy nr kat.: 0000/1751
Uchwyztprzyssawkarnkat.:0000/1758
Stojak balkonowy nr kat.: 0000/1755
Stojak do plyty betonowej nr kat.: 0000/1756
Ten produit jest opatrzony znakiem CE i speltnia wymagania wszystkich wlasciwych norm WE.
Zmiany i bledy drukarskie zastrzezone. Data ostatnej aktualizaci 06/12
DigiDish i TechniSat to zarejestrowane znaki towarde
(obowiazuja standardowe stawki za połaczenia Telefoniczne z zagranicy)
TechniSat
DigiDish 33
DigiDish 45
Satman 33
Satman 45
