BRUKSANVISNING Satman 45 TECHNISAT

Rädför igf. med din faghandler.

du har kocht en kvalitetsprodukt fran TechniSat. For att bevara produktens kvalitet under manga ar ar hällare och parabolantenn tillverkade av aluminium.

Parabolantenen ar avsedd for mottagning av digitala signaler fran ASTRA-satelliterna. Läsigen monteringsanvisningen noggrant innan du monterar parabolantenen sa att du fär optimal mottagning.

Kontrollera att alla delar i utomhusenheten medfoljer innan du paborjar monteringen.

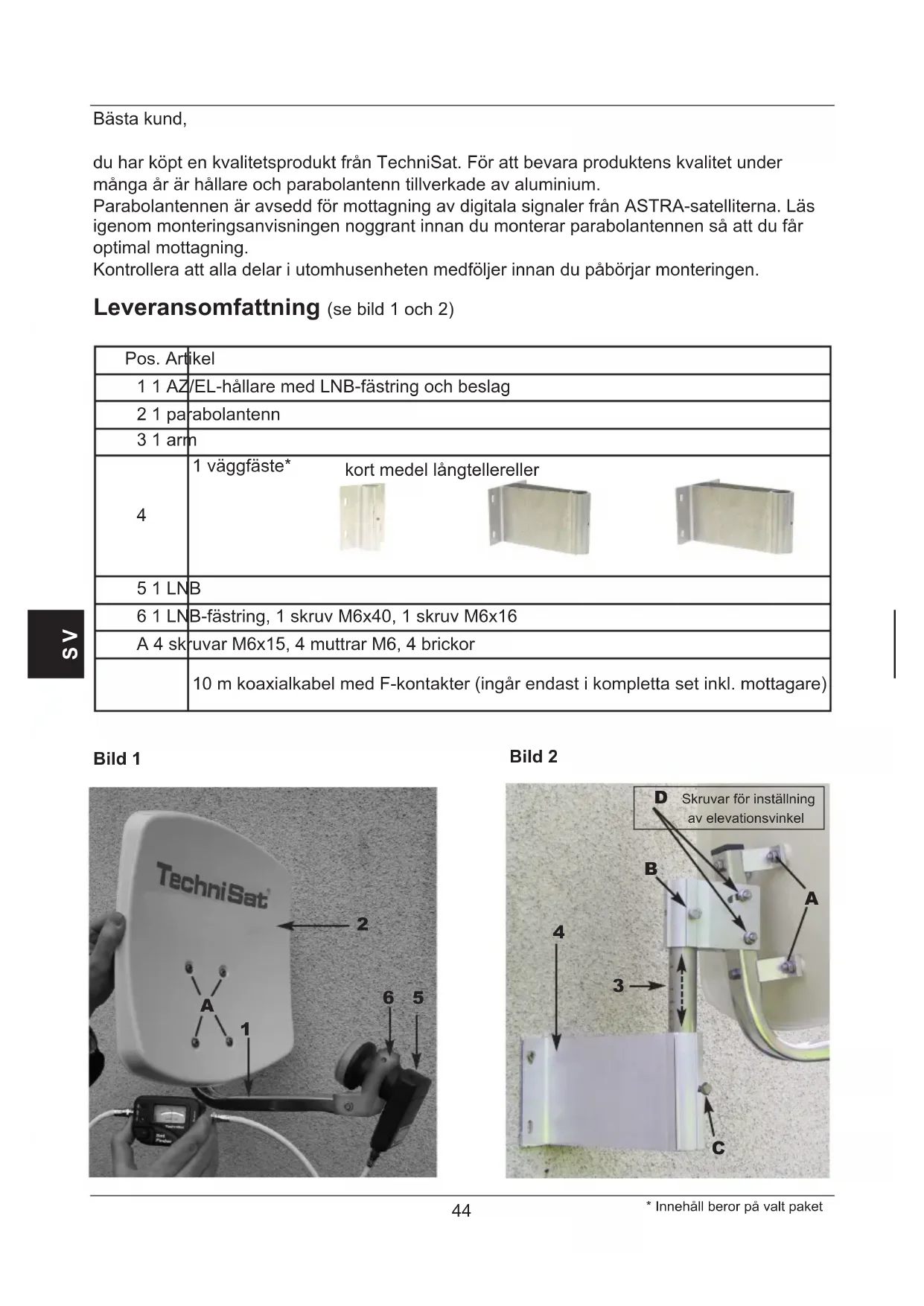

Leveransomfattning (se bild 1 och 2)

Pos. Artikel
1 1 AZ/EL-hàllare med LNB-fästring och beslag
2 1 parabolantenn
3 1 arm
4	1 vöggfäste* kort medel langtellereller
5 1 LNB
6 1 LNB-fästring, 1 skruv M6x40, 1 skruv M6x16
A 4 skruvar M6x15, 4 muttrar M6, 4 brickor
	10 m koaxialkabel med F-kontakter (ingår endast i kompletta set inkl. mottagare)

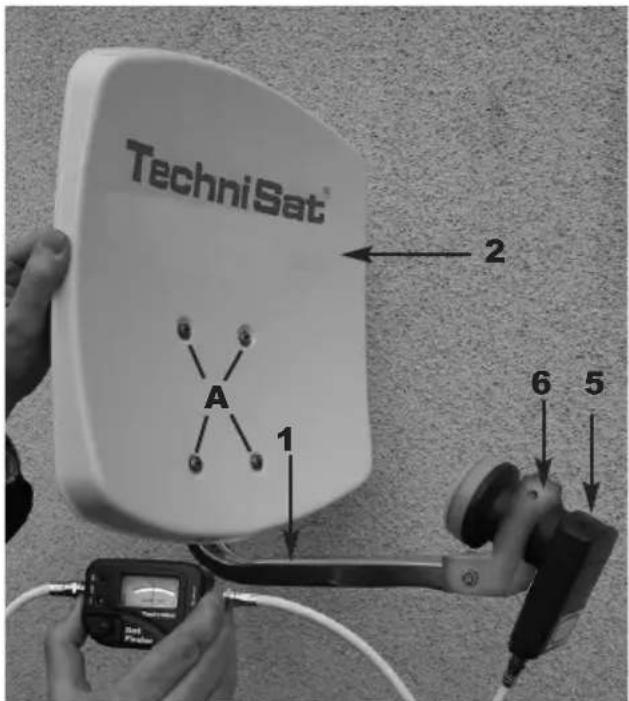

Bild 1

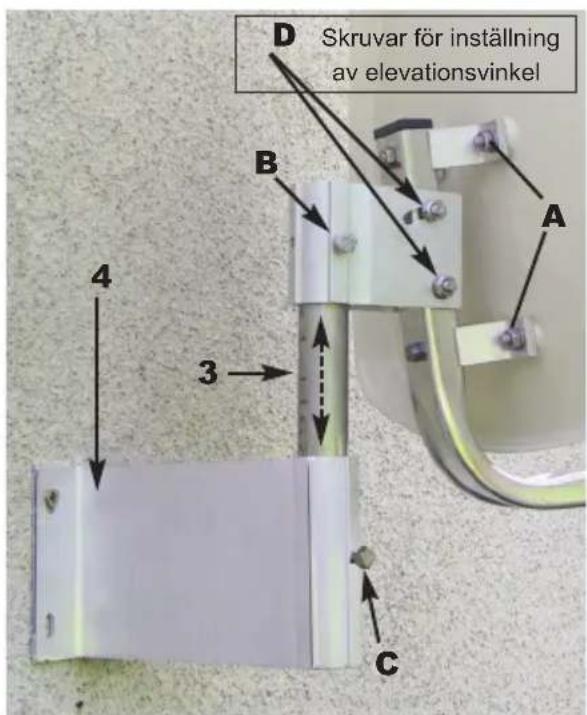

Bild 2

Utomhusenheten ar delvis formonterad vid leveransen sa att du endast behover montera parabolantennen (Pos. 2) och armen (Pos. 3).

Fäst parabolantennen på AZ/EL-hällaren (Pos. 1) med hjälp av skruvarna (A). Lossa därefter skruven (B) på beslaget for att montera armen. Montera LNB:t (Pos. 5) på LNB-fästet med hjälp av LNB-fästringen (Pos. 6),enligt bild 1.

2 Installation

Val av plats

a) Kontrollera att det ar fri sikt mot söder for att ta emot satellitposition ASTRA 19,2° öst frän avsedd monteringsplats. Med hjälp av informationen i rutan nedan kan du se om du har tillräckligt avstand tillett narliggande hinder for att undvika att mottagningen försämras. Kontrollera att parabolantennen inte skuggas av utskjutande tak vid montering under balkong.
b) Montera vaggfastet (Pos. 4) vagratt pa den utvalda platsen.

For att sakerställa optimalt faste skau du valja fästmaterial (skruvar, pluggar etc.) som passar till monteringsytan. På grund av att det finns sa manga olika murverk ingår inget fästmaterial for montering av vaggfaste.

c) Lossa skruven (C) pa vaggfastet och satt fast utomhusenheten med Armen.

Vinkel A (elevation)	Stigning B (cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

Vid installationen sca gällande Europastandarder och bestämelser for att sakerställa elektrisk sakerhet följas (t.ex. VDE 0855, del 1).

Fraga din fackhandlare om du har nagra fragor.

4. Montering av F-kontakter

Varning!

Dra ur mottagarens natsladd innan du monterar F-kontakterna!

Var forsiktig när du monterar F-kontakterna sö att inga Funktionstörninger upppkommen eller att satellitmottagaren gär sönder på grund av att kontakten inte monterats korrekt.

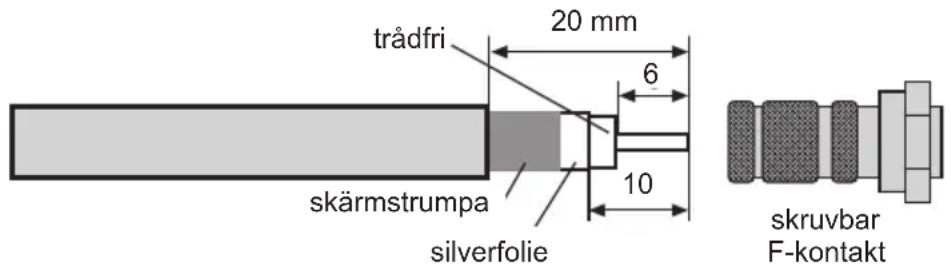

Se text och bild 3.

Ta bort 6 mm av kabeländens mantel ned till mittledaren med hjälp av en vass kniv. Kontrollera att mittledaren inte skadas.
Ta bort de utskjutande tradarna fran skarmstrumpan.
Ta bort 10 mm av den yttre plastmanteln for att frilägga skärmstrumpan. Kontrollera att skärmstrumpan inte skadas.
Se till att inga tradar fran skarmstrumpan kommer i kontakt med mittledaren.
Skruva forsiktigt på F-kontakten på kabeln tills mittledaren ar i jämhojd med F-kontaktens framkant.

Kontrollera aterigen att inga tradar fran skarmstrumpan beror kabelns mittledare.

F-kontakten ar nu korrekt monterad.

Bild 3

Utomhusenheten skariktas med hjalp av ett matinstrument.

Det gär även att rikta encheten med en SatFinder frän TechniSat (artikelnr 0000/3045).

Om dessa inte finns tillgangliga kan du även använda en digitalmottagare och en TV på foljande satt:

1. Anslut LNB:t och mottagaren med en passande koaxialkabel.

2. Anslut mottagaren till TV:n och ställ in mottagaren på en programplats)där att program frän den önskade satelliten skas asemot (t.ex.ARD for ASTRA).

3. Kontrollera elevationsvinkel for din ort i AZ/EL-tabellen (se avsnitt 6). For satelliterna ASTRA 19,2^ ost ar vinkel exemplVIS 31,29^ i tyska Daun. Eftersom utomhusenheten ar en offsetparabol stalls inte den avlasta elevationsvinkel in, utan en vinkel som ar anpassad for parabolantennen. Den raknas ut enligt foljande:

Elevationsvinkel - offsetvinkel = Vinkel som skä ställas in

Offsetvinkel for DigiDish 33 och DigiDish 45 ar 30^ . For DigiDish 33 och 45 blir vinkel i t.ex. Daun darmed

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

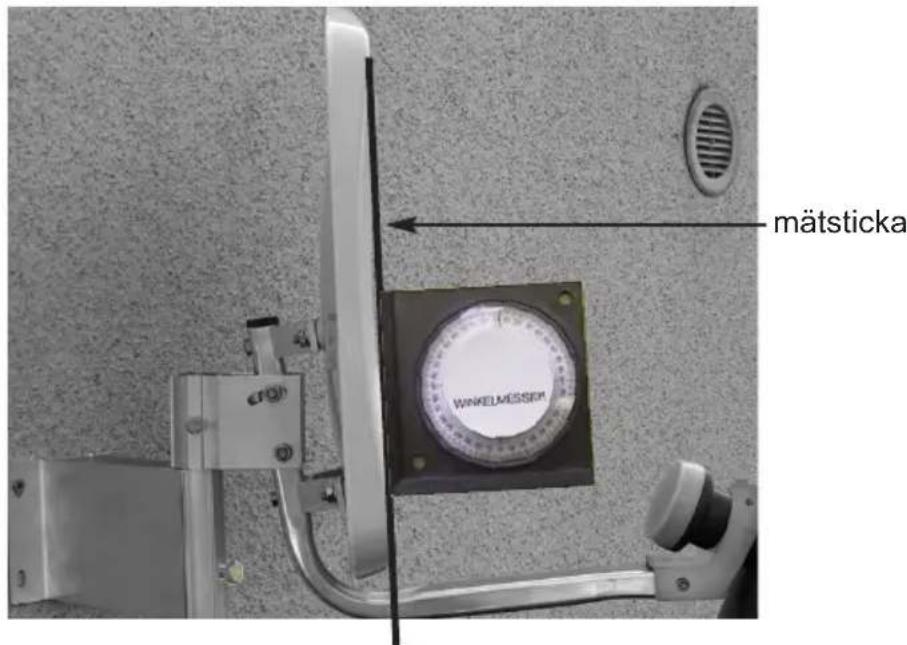

1. Lossa skruvarna (D) på beslaget sä att du kan justera utomhusenheten. Placera en rak mätsticka over parabolantennen enligt bild 4. Ställ in uppmatt vinkel med hjälp av en gradskiva.

Bild 4

1. Lossa skruven (C) och (B) på beslaget och vrid parabolantennen langsamt i östlig eller västlig riktning (azimuthvinkel) tills du tar emot TV-bilden från mottagaren.
2. Nu behöver parabolantennen finjusteras. Läs ävenigenom informationen om transpondern (se bruksanvisingen for digitalmottagaren).
3. Åndra försiktigt azimut- och elevationsvinkel sà att du fãr maximalt utslag på mataren.
4. Dra at alla skruvar men se till att mottagningen inte forsamras. Parabolantenen ar nu fardigmonterad och optimalt riktad mot onskad satellit.

Specifikationer for LNB

LOF Low Band 9 750 MHz

Hällare med sugpropp Art.nr 0000/1758

Balkongstativ Art.nr 0000/1755

Stativ for betongplatta Art.nr 0000/1756

Denna produit ar CE-märkt och uppfyller alla erforderliga EU-standarder.

Med forbehall for andringar och tryckfel. Version 06/12

DigiDish och TechniSat ar registrarade varumärken som tillhör
