Satman 45 - Műholdas antenna TECHNISAT - Ingyenes használati útmutató

Márka	TechniSat
Modell	Satman 45
Terméktípus	Műholdas antenna (offset parabola)
Reflektor mérete	45 cm (DigiDish 45)
Anyag	Alumínium reflektor és tartó
LNB fej	Tartalmazza, LOF Low 9750 MHz, LOF High 10600 MHz, 22 kHz kapcsolás
Állítható magassági szög	Körülbelül 22°-tól 38°-ig (a földrajzi szélességtől függően)
Azimut szög	360° állítható a tartón való elforgatással
Szerelési típus	Fali (fali tartó tartalmazza), oszlopra vagy erkélyre adaptálható (opcionális tartozékok)
Szállítás tartalma	Reflektor, AZ/EL tartó LNB bilinccsel, összekötő darab, fali tartó, LNB fej, LNB rögzítő bilincs, csavarok, használati útmutató
Hozzávetőleges súly	3 kg
Tápellátás	Koaxiális kábelen keresztül (LNB tápellátása a vevőtől)
Tanúsítvány	CE jelölés, megfelel az európai szabványoknak
Karbantartás és tisztítás	Tisztítsa a reflektort puha ruhával és szappanos vízzel; kerülje a dörzshatású anyagokat
Üzemi hőmérséklet	-30°C és +60°C között (becslés)
Szélállóság	Mérsékelt szélnek ellenálló; megfelelő rögzítés szükséges
Opcionális tartozékok	Oszlop adapter (ref. 0000/0500), erkély tartó (ref. 0000/1751), tapadókorongos láb (0000/1758), stb.
Garancia	2 év (a hatályos jogszabályok szerint)

Gyakran ismételt kérdések - Satman 45 TECHNISAT

Hogyan kell felszerelni a TechniSat Satman 45 antennát ?

A telepítés során a reflektort az AZ/EL tartóra kell felszerelni, majd a fali tartót egy déli irányba (ASTRA 19,2° Kelet) szabad helyre kell rögzíteni. Használja a mellékelt csavarokat, és állítsa be a magassági szöget egy goniométer segítségével, figyelembe véve a 30°-os offset szöget.

Mi a Satman 45 offset szöge ?

A reflektor offset szöge 30°. A magassági szög beállításához le kell vonni 30°-ot az Ön tartózkodási helyének AZ/EL táblázatában megadott elméleti szögből.

Hogyan kell beállítani az antennát ?

Lazítsa meg a forgóprofil és a fali tartó csavarjait, majd lassan forgassa el a reflektort azimutban (Kelet/Nyugat), miközben állítja a magasságot, amíg optimális jelet nem kap. Használjon digitális vevőt a jel minőségének megjelenítéséhez.

Milyen koaxiális kábelt használjak ?

Használjon kiváló minőségű koaxiális kábelt F csatlakozókkal. A teljes készletek szállítása 10 m kábelt tartalmaz. Ügyeljen arra, hogy a kábelt úgy csupaszítsa le, hogy ne sértse meg a magot, és a fonat ne érjen hozzá a maghoz.

Hogyan kell felszerelni az F csatlakozót ?

Csupaszítsa le a szigetelést 6 mm-en, hogy a mag látható legyen, távolítsa el a fonalszálakat, majd csupaszítsa le a külső burkolatot 10 mm-en, hogy a fonat szabaddá váljon. Csavarja fel az F csatlakozót, amíg a mag ki nem egyenlít a szélével. Ellenőrizze, hogy egy fonalszál sem érinti a magot.

Az antenna felszerelhető oszlopra ?

Igen, az oszlop adapterrel (ref. 0000/0500), amely opcionálisan kapható. Más tartók is léteznek erkélyre vagy betonlapra.

Mik az LNB fej jellemzői ?

Az LNB LO Low frekvenciája 9750 MHz, LO High frekvenciája 10600 MHz. A sávok közötti kapcsolást a vevő által küldött 22 kHz-es jel végzi.

Hogyan kell karbantartani az antennát ?

Rendszeresen tisztítsa a reflektort puha ruhával és szappanos vízzel. Kerülje az agresszív vegyszereket. Ellenőrizze a csatlakozásokat, és szükség esetén húzza meg a csavarokat.

Milyen műholdakat foghatok ?

A reflektor az ASTRA (19,2° Kelet) műholdakra van optimalizálva. Más műholdakat is foghat, ha az azimut és magassági szög ennek megfelelően van beállítva.

Mit tegyek, ha a jel gyenge ?

Ellenőrizze, hogy nincsenek-e akadályok (fák, épületek) a műhold irányában. Győződjön meg arról, hogy az azimut és a magassági beállítás pontos. Ellenőrizze a kábel és az F csatlakozók állapotát, valamint azt, hogy az LNB megfelelően van-e rögzítve.

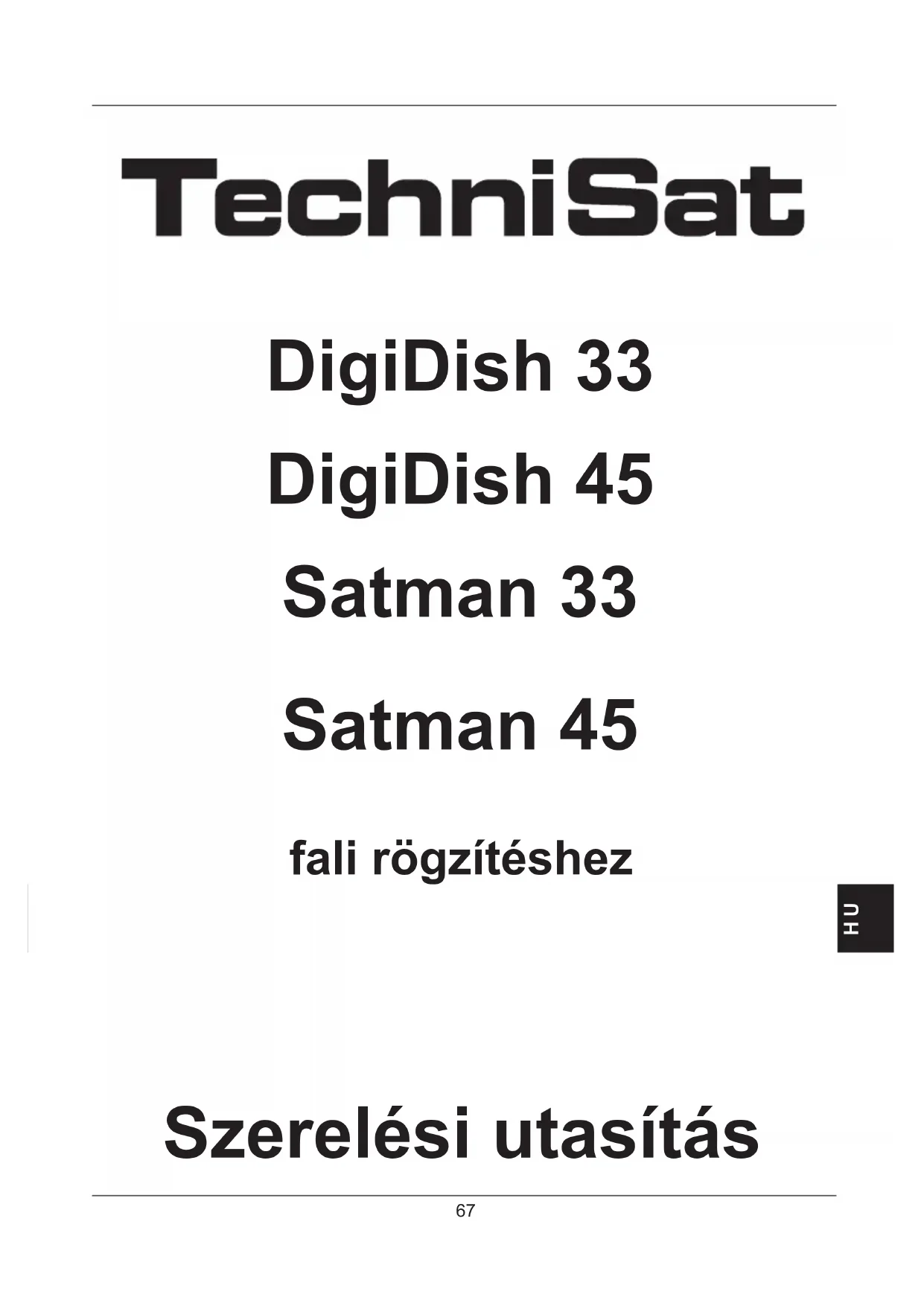

HASZNÁLATI ÚTMUTATÓ Satman 45 TECHNISAT

Gratulálunk, hogy a TechniSat kivaló minõsegü termékét valasztotta. Annak erdekében, hogy a termek minõsege Evekig megmaradjon, a tartó és a tukör aluminiumból készülnek.

A tukor az ASTRA muholdak digitalis jelinek vetelere szolgal. A szerelés elott kérjuk, gondosan olvassa el a szerelési utmutatot, igy a telepitest kovetoen optimalis vetei jellemzoket erhet el.

Mielott elkezdené a szerelesi munkalatokat, ellenorizze a kulteri egység teljességét.

A csomag tartalma (lásd 1. és 2. ábra)

Poz. Cikk
1 1 AZ/EL-tartó LNB-tartóbilincsel és mozgatható profilal
2 1 Tükor
3 1 Köztes elem
4	1 Fali tartó*: “rövid” “közepes” “hosszú”vagyvagy
5 1 LNB
6 1 LNB	B-tartóbilincs, 1 M6x40 csavar, 1 M6x16 csavar
A 4 M6x15 csavar, 4 M6anya, 4 alátét
	10m koaxiális kábel F-CSatlakozókkal (csak vevöegységet is tartalmazó teljes készlet esetén)

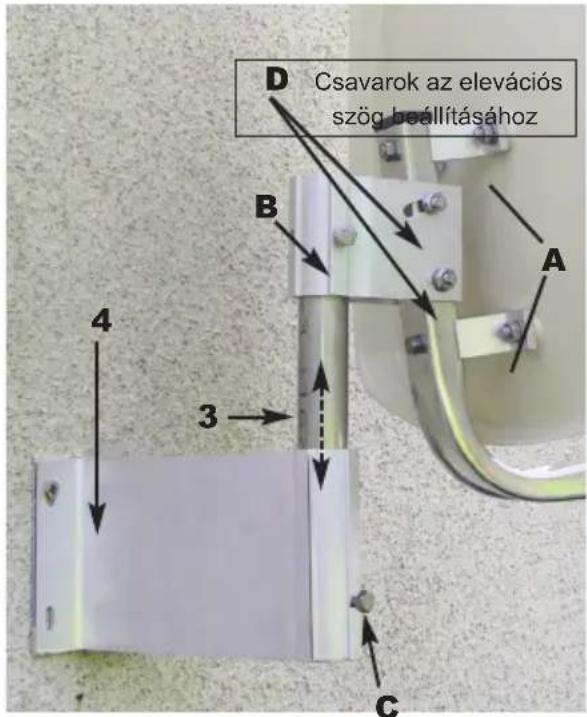

1. ábra

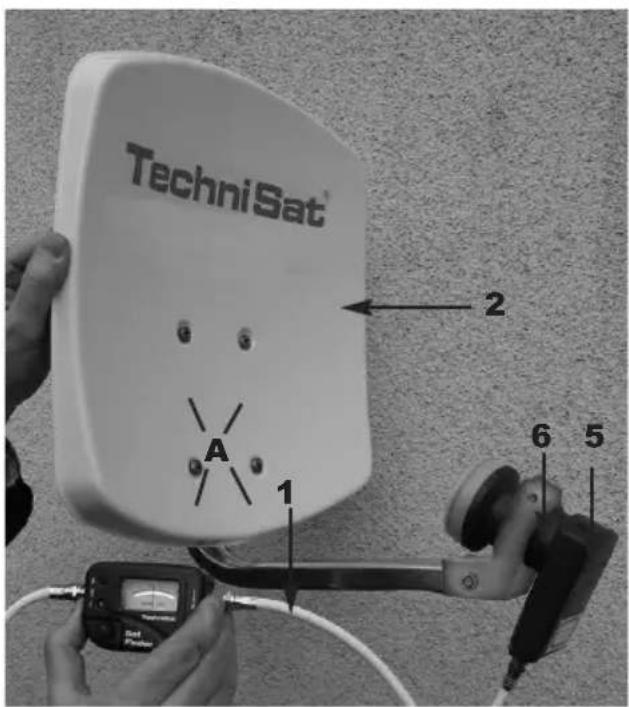

2. ábra

1. A kūltéri egység szerelése

A kultéri egység a kiszállitaskor részben már össze van szerelve, igy lenyegébenCsak a tukrot (2. poz.) es az összeköto element (3. poz.) keill összeszerelni.

Elóször rögzítse a tükrött csavarokkal (A) az AZ/EL tartóhoz (1. poz.). Ezt kōvetöen lazítsa meg a csavart (B) a MOZgatható profilon a koztes element montírozásához. Ezt kōvetöen szerelje az LNB-t (5. poz.) az LNB tartóbilincs (6. poz.) segítségével az 1. abranak megfelöen az LNB tartóra.

2. Felepités

A hely kivalasztása

a) Győződjön meg arról, hogy a kivánt felállitásí hely szabad kilatást biztosít dé Ire az ASTRA 19,2° Kelet mühold vételéhez.

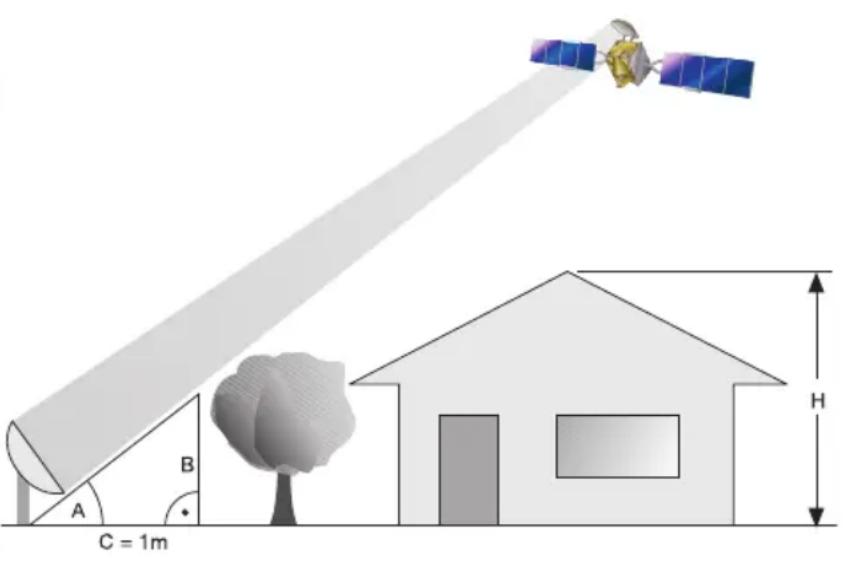

Az alábbiakban lathato ábra segitségével megallapithatja, hogy kello terekz all-e ren-delkezésre a legkozelebbi akadalytol annak erdekében, hogy az akadaly ne gyengit-se le a vételi jelet. Ügyeljenarra, hogy a tukör teraszon történö felszerelsekor ne takarja el azt semmilyen elore nyuló tető.

b) Rögzütse a fali tartôt (4. poz.) fuggolegesen a kivalasztott helyre.

A külso eigység optimális rögzítésé érdekében a rögzítéshez használt anyagokat (csavarok, tiplik, stb.) a szerelesi felületnek megfelöen kell megvalasztani. A falszerkezetek sakfelesége miatt a cso-mag nem tartalmazza a fali tartó felszereléséhez szükséges rögzítõ eszközöket.

c) Lazitsa meg a csavart (C) a fali tarton, és függessze fel a külso egységet a koztes element segitségével.

A szög (Eleváció)	B meredekség (cm per m)
22° 40,40
24° 44,52
26° 48,77
28° 53,17
29° 55,40
30° 57,74
31° 60,00
32° 62,49
33° 64,90
34° 67,45
35° 70,02
36° 72,65
37° 75,36
38° 78,13

3. Biztonsági tudnivalók

Vegye figyembe a telepités során a megfelelo europai szabványokat és VDE-rendelkezé-seket az elektramos biztonság szavatolása érdekében (pl. VDE 0855, 1. rész).

Szükség eseten kérje szakkereskedöje segitségét.

4. Az F-CSatlakozok szerelése

Figyelem!

Az F-CSatlakozó t a vevöegység áramtalanitott allapotában kell felszerelni!

Az F-CSatlakozok montirozasa soran rendkivul gondosan jarjon el, hogy kizárhatok legyenek a muholdvevo helytelen csatlakozó-felszerelése miatti funkciózavarok vagy akár az egység megsemmisülse.

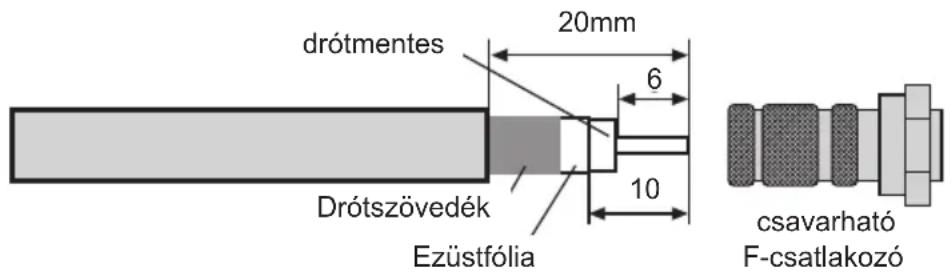

Vegye figyembe a szöveges leirás mellett a 3. abrát is.

Távolítsa el a kabelvég szigetelését egy éles kés segitségevel a vegétól számított 6 mm-es szakaszon (a belso gezetékig). Eközben ügyeljenarra, hogy a belso gezeték ne sérüljön meg.
Távolítsa el az árnyékolás tulnyúlo drótdarabjait.
Távolítson el 10 mm-t a külso mūanyag burkolatból, hogy az árnyékolás szabaddá valjon. Eközben ügyeljen arra, hogy az árnyékolás ne sérüljön meg.
Gyözödjön meg arröl, hogy nem érintkeznek az árnyékolás dróttjai a belso gezetékkel.
Most pedig ovatosan csavarja az F-csatlakozot a kabelre, amig a belso gezetek teljesen hozzaér az F-csatlakozo elulso pereméhez.

Ezt kōvetōen meg egyszer Ellenörizze, hogy nem érintkezik-e az árnyékolás valamelyik drótja a kábel belso gezétékével. Az F-CSatlakozó összeszerelése befejezóddott.

3. ábra

5. A kūltéri egység beállitasa

A kūltéri egység beallitasa egy meroeszköz segitségevel tortenik.

A beallitas elvegezhet o ey kedvezo aru TechniSat SatFinder (Cikkszam 0000/3045) segitssegel is.

Ha egyik sem áll rendelkezsre, akkor egy digitális vevöegység és egy televizio segítsegével is elvegezhető a beallitás.

1. Kössse össze az LNB-t két alkalmas koaxialis kabel segütségével a digitális vevöegy-seggel.

2. Csatlakoztassa a vevöegységet a televizióhoz, és állitsa a vevöegységet egy olyan programhelyre, melyen a kívant músort szeretné venni (pl. ASTRA esétén ARD).

3. Az AZ/EL tablázatból (lásd 6. fepezet) megtudja a felállitas helyének megfelelo elevácios szöget. Például ez az ASTRA 19,2^ Kelet esetében Daunban 31,29^ . Mivel a kultéri egység esetében ofszet-tukörrol van szó, nem a leolvasott elevácios szöget, hanem a tukörnek megfelelo szöget kell beallitani. Ennek szamítasa a következőképpen történik:

Elevációs szög - ofszetszög = beallitandó szög

A DigiDish 33 ill. DigiDish 45 esetében az ofszetszög értéke 30^ . Iggy egy DigiDish 33 ill. DigiDish 45 esetében Daunban a szög:

$$ 3 1, 2 9 ^ {\circ} - 3 0 ^ {\circ} = 1, 2 9 ^ {\circ} $$

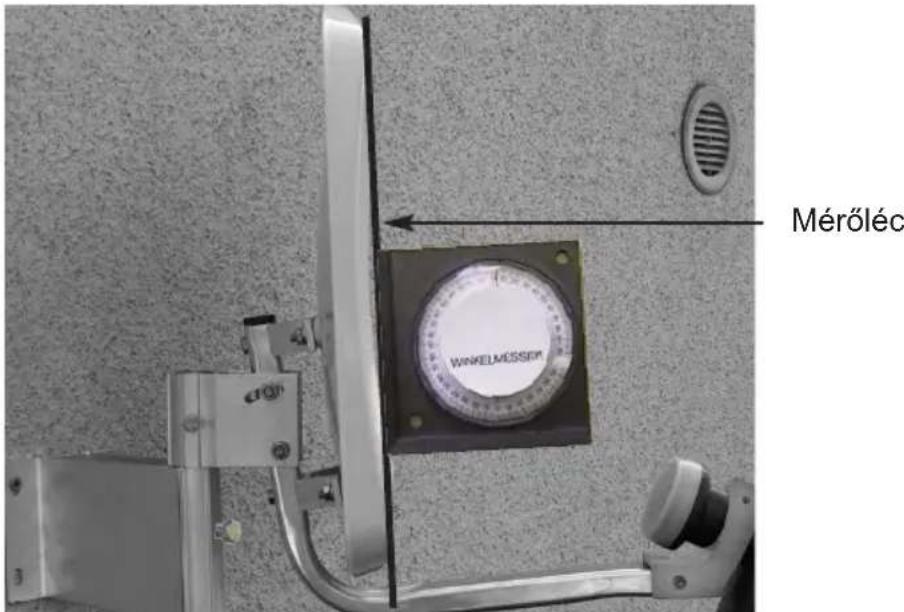

1. Lazitsa meg a csavarokat (D) a MOZgathato profilon uy, hogy a kulteri egységet fel-le tutja MOZgatni. Helyezzen egy egyenes lecet a 4. abran latho modon a tukörre. Allitsa be a szamitott ertéket egy szogmero segitségevel.

4. ábra

1. Lazitsa meg a csavart (C) ill (B) a mozgató profilon, és forgassa el a tukrot ovatosan kelet-nyugati irányba (azimutszög), amíg a képernyőn megjelenik a vevőegység képe.

2. Ezt kōveti a tukör finomhangolása. Ennek érdekében celszer a transzponder-info (lásd a digitális vevöegység használati utasítását) megnyitni.

3. Módosítsa ovatosan az azimuth (kelet/nyugat) és elevációs szöget úgy, hogy a jelszint és-minőség maximalis kiterésú legyen.

4. Rögzítse az összes csavart,ám eközben figyeljen arra,hogy a vétel minõsse ge nemromoljion.

A tukör szerelése befejezóðött, és optimálisan beállitasra került a kivant muholdra.

Az LNB-k jellemző ertekei:

LOF alacsony sáv: 9750 MHz

LOF magas sáv: 10600 MHz

atkapcsolás alacsony / magas sáv: a vevöegység 22kHz jele

Opinionalis kellekek:

Csószerelveny oszlopra történő szereleshez Cikkszám: 0000/0500

Erkélyállány Cikkszám: 0000/1751

Szivótalp tartó Cikkszám: 0000/1758

Erkélyállvány Cikkszám: 0000/1755

Betontalapzat allvany Cikkszam: 0000/1756

A terméken felttuntétésre került a CE-jel, és megfelela szükséges EU-szabványoknak.

A módosítások és nyomtatási hibák joga fenntartva. 06/12 állapot
