Tipo de produto	Adaptador Powerline
Marca	Tenda
Modelo	PH3
Tecnologia	Corrente portadora em linha (CPL)
Padrão CPL	HomePlug AV
Taxa de transferência máxima teórica	Até 200 Mbps
Portas	1 porta Ethernet RJ45 10/100 Mbps
Botões	Botão Pair (emparelhamento / reinicialização)
Indicadores LED	Alimentação (ligado/espera), PLC (rede), Ethernet (conexão)
Alimentação	100-240 V CA, 50/60 Hz
Consumo elétrico	Cerca de 2-3 W em operação, < 1 W em espera
Dimensões (approx.)	60 × 40 × 30 mm
Peso (approx.)	100 g
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10 % a 90 % UR (sem condensação)
Segurança	Em conformidade com as normas CE, RoHS
Conteúdo da embalagem	2 adaptadores Powerline, 2 cabos Ethernet, guia de instalação rápida
Função principal	Expandir a rede de Internet através da fiação elétrica, plug and play
Instalação	Conectar em uma tomada de parede, conectar o cabo Ethernet, emparelhamento via botão Pair
Compatibilidade	Roteadores, modems, decodificadores, consoles, qualquer dispositivo com porta Ethernet; compatível com adaptadores CPL HomePlug AV
Manutenção e limpeza	Desconectar antes da limpeza; usar um pano seco e macio; não usar produtos químicos
Peças de reposição e reparabilidade	Não reparável pelo usuário; contatar o suporte Tenda para qualquer defeito
Informações gerais	Garantia de 2 anos, suporte técnico em www.tendacn.com

Perguntas frequentes - PH3 Tenda

Não consigo acessar a Internet após a instalação. O que fazer?

Verifique se o roteador e os adaptadores estão corretamente conectados. Certifique-se de que o computador obtém um endereço IP automaticamente. Os LEDs PLC devem estar verdes fixos. Redefina todos os adaptadores se necessário.

Como proteger a rede Powerline?

Pressione o botão Pair de um adaptador por 1 segundo, então dentro de 2 minutos, pressione o botão Pair do segundo adaptador. Os LEDs PLC piscam e depois ficam verdes fixos, indicando uma rede segura.

Um adaptador não se conecta após ser movido. O que fazer?

Certifique-se de que todos os adaptadores estão no mesmo circuito elétrico. Antes de mover, verifique se o LED PLC está verde fixo. Use o botão Pair para reemparelhar o adaptador.

Como redefinir um adaptador Tenda PH3 para as configurações de fábrica?

Mantenha pressionado o botão Pair por aproximadamente 6 segundos até que o LED de alimentação apague e acenda novamente. As configurações de fábrica são restauradas.

O que significam os LEDs no adaptador?

O LED Alimentação é verde fixo quando ligado, pisca lentamente em espera. O LED PLC é verde fixo se conectado à rede CPL, pisca rapidamente durante o emparelhamento. O LED Ethernet é verde fixo se um cabo estiver conectado.

Posso usar o adaptador Powerline com um roteador de outra marca?

Sim, o adaptador é compatível com qualquer roteador ou modem que tenha uma porta Ethernet. Nenhuma configuração especial é necessária.

Quantos adaptadores Powerline posso usar na mesma rede?

Você pode usar até 8 adaptadores na mesma rede elétrica. Cada adaptador deve ser emparelhado com o botão Pair para proteger a rede.

A velocidade é reduzida se o adaptador estiver conectado a uma régua de tomadas?

Recomenda-se conectar o adaptador diretamente a uma tomada de parede. Réguas de tomadas podem reduzir o desempenho e causar interferências.

O adaptador funciona com um medidor elétrico ou disjuntor diferente?

Os adaptadores funcionam no mesmo circuito elétrico. Se o medidor ou disjuntor separar os circuitos, a comunicação pode ser bloqueada. Teste em uma tomada do mesmo circuito.

Como economizar energia com o adaptador?

O adaptador entra automaticamente em modo de espera quando nenhum tráfego de rede é detectado. O LED de alimentação pisca lentamente. Ele se reativa instantaneamente em caso de atividade.

MANUAL DE UTILIZADOR PH3 Tenda

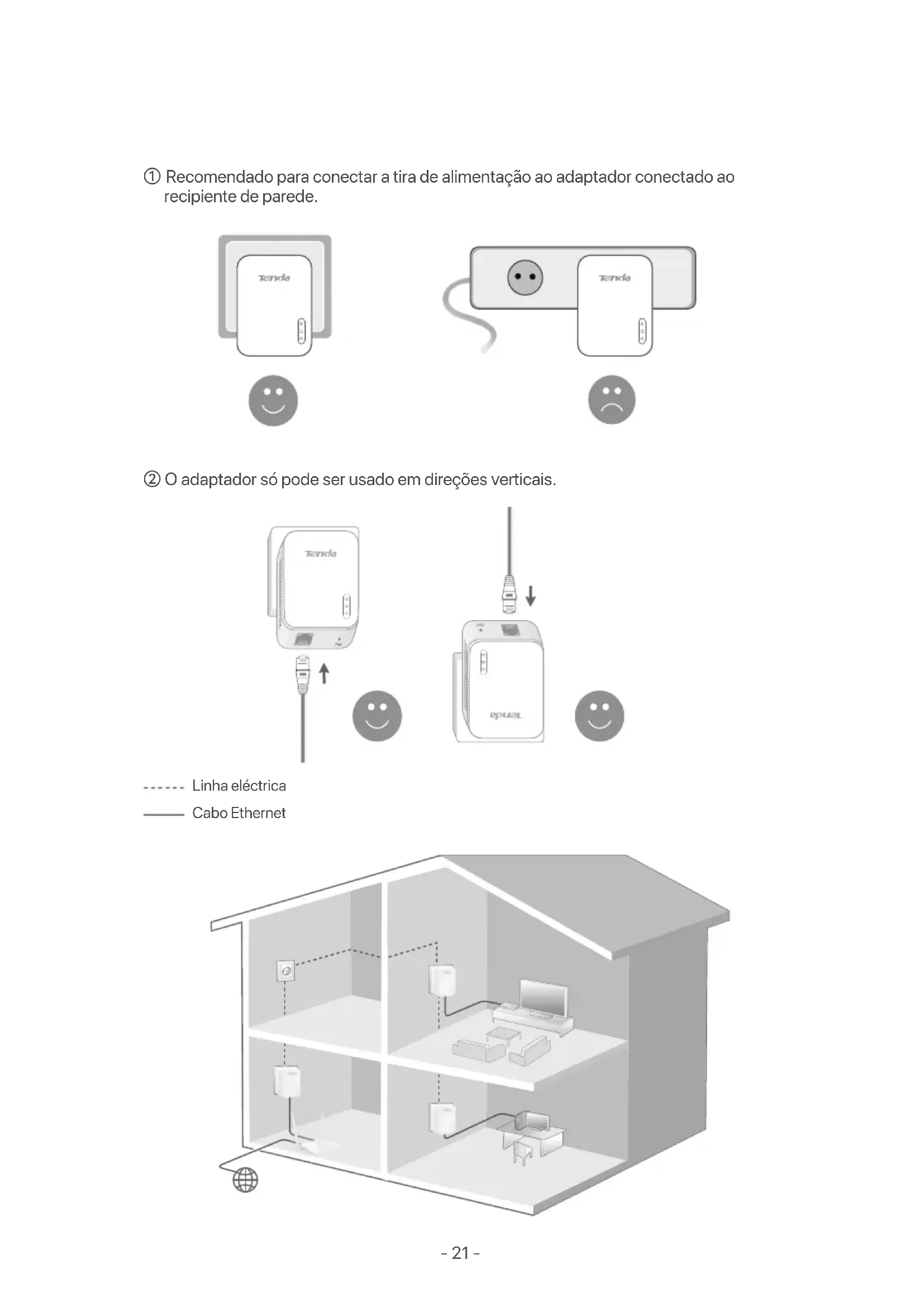

① Recomendado para conectar a tira de alimentação ao adaptador conectado ao recipiente de parede.

② O adaptador só pode ser usado em direções verticais.

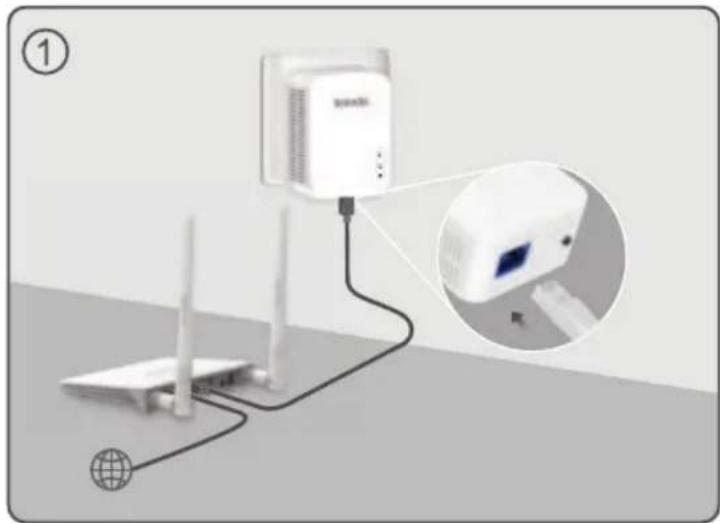

Conecte um adaptador a uma porta LAN de um roteador para acesso à Internet e conecte-o a um receptáculo de parede próximo.

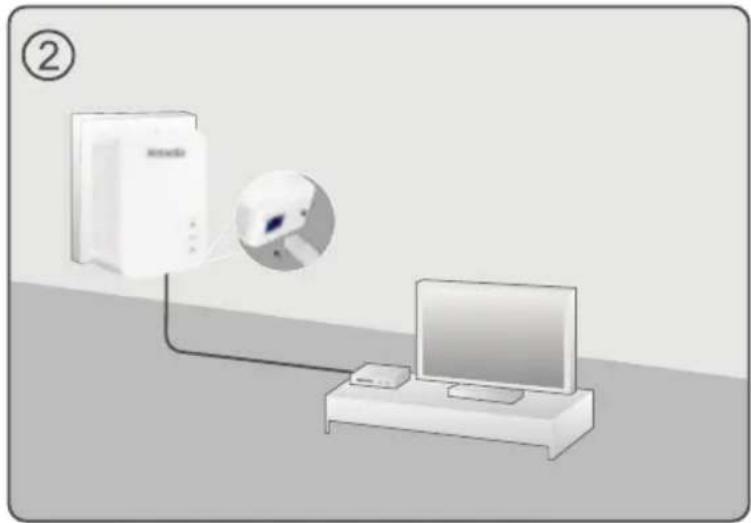

Conecte o outro adaptador a um dispositivo com fio, como um set-top box, e conecte-o a um recipiente de parede.

Aguarde até que os indicadores LED PLC idos dois adaptadores acendam.

1. Mantenha pressionado o botão Pair em um adaptador por 1 segundo, e o LED PLC no adaptador começa a piscar.
2. Dentro de 2 minutos, mantenha pressionado o botão Pair no outro adaptador por 1 segundo.

Observe os LEDs PLC 📄 nos dois adaptadores até que eles acendam e continuem acesos.

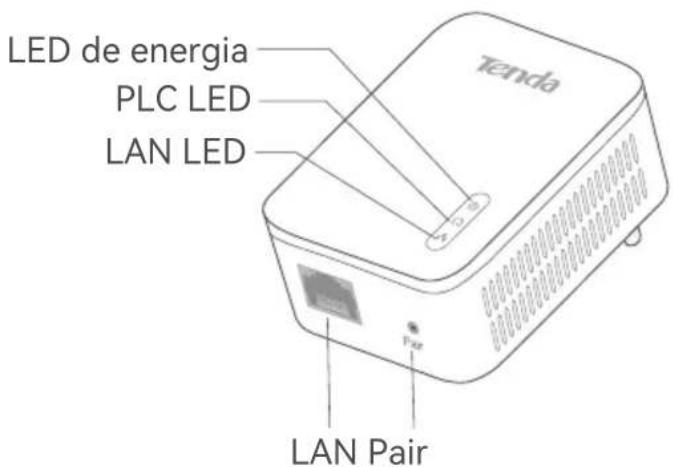

LED Cor Estado Descrição
		Desligado	O dispositivo não está conectado a uma fonte de alimentação.
	Verde	Sólido ligado	O dispositivo está ligado.
		Piscando lentamente	O dispositivo está em modo de economia de energia.
		Desligado	O dispositivo não está emparelhado com outro dispositivo powerline ou está desligado.
	Verde	Sólido ligado	O dispositivo está conectado a uma rede de linha elétrica.
		Piscando rápido	O dispositivo está emparelhando com um dispositivo powerline.
	Vermelho	Sólido ligado	O dispositivo está em mau estado. Tente mudar outro recipiente de parede até que o indicador LED fique verde.
		Desligado	Nenhum cabo Ethernet é detectado na porta Ethernet.
	Verde	Sólido ligado	Um cabo Ethernet está conectado corretamente.

Botão Descrição
Pair	Mantenha-o pressionado por cerca de 1 segundo para começar a emparelhar.
	Mantenha-o pressionado por cerca de 6 segundos (o LED de alimentação será desligado e ligado novamente) para restaurar o adaptador às configurações de fábrica.

P1: Não consigo acessar a internet depois de terminar a instalação. O que devo fazer?

A1: Tente os seguintes métodos:

• Verifique se o roteador e os adaptadores estão conectados corretamente.
• Verifique se você pode acessar a internet normalmente conectando seu computador diretamente ao roteador ou modem.
• Verifique se o computador foi configurado para Obter um endereço IP automaticamente.
• Verifique se os LEDs PLC 📄 nos adaptadores são verdes sólidos. Se não, redefina todos os adaptadores e tente novamente.
• Verifique se todos os adaptadores de linha elétrica estão no mesmo circuito elétrico.

P2: Não consigo acessar a internet depois de concluir as operações no Proteja sua rede Powerline. O que devo fazer?

A2: Tente os seguintes métodos:

• Verifique se você pode acessar a internet antes de usar o botão Pair paraproteger sua rede elétrica.
• Verifique se os LEDs PLC 📄 nos adaptadores são verdes sólidos. Se não, redefina todos os adaptadores e, em seguida, use o botão Pair para emparelhar os adaptadores novamente.
• Verifique se todos os adaptadores de linha elétrica estão no mesmo circuito elétrico.

P3: Um adaptador falhou ao se conectar à rede de linha elétrica depois de movê-lo para um novo local. O que devo fazer?

A3: Tente os seguintes métodos:

• Verifique se todos os adaptadores de linha elétrica estão no mesmo circuito elétrico.
• Verifique se o LED PLC 📋 no adaptador está verde sólido antes de movê-lo para um novo local.
• Use o botão Pair para emparelhá-lo com outro adaptador na rede elétrica novamente.

① Recomendamos conectar a faixa de energia ao adaptador conectado ao recipiente da parede.

② O adaptador só pode ser usado em direções verticales.

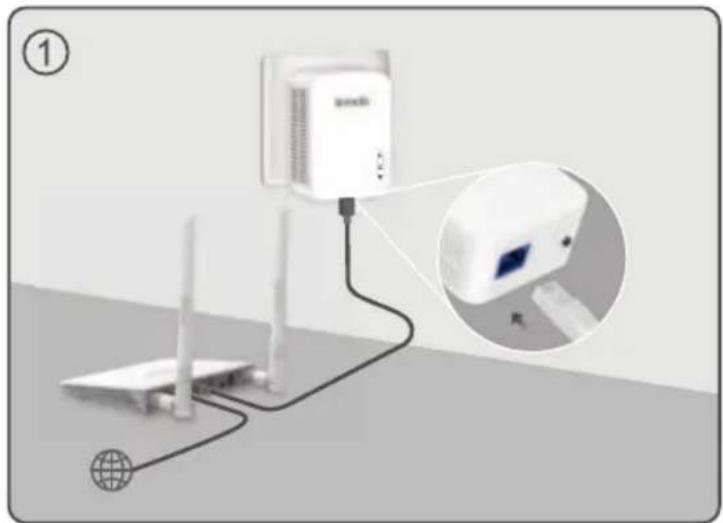

Conecte um adaptador a um porto LAN de um roteiro para acesso à internet, e conecta-o em um recipiente de parede próximo.

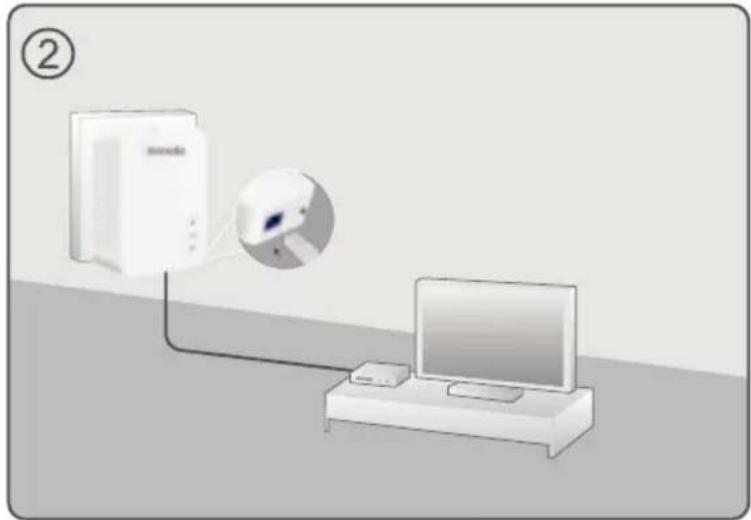

Conecte o outro adaptador com um dispositivo de fio como uma caixa de montagem, e conecta-o a um recipiente de parede.

Esperem até que os indicadores LED PLC dos dois adaptadores fiquem s ólidos.

1. Segure o botão Pair de um adaptador por um segundo e o LED PLC do adaptador começa a piscar.
2. Em 2 minutos, segure o botão Pair do outro adaptador por 1 segundo. Observe os LEDs PLC nos dois adaptadores até eles acender e continuar.

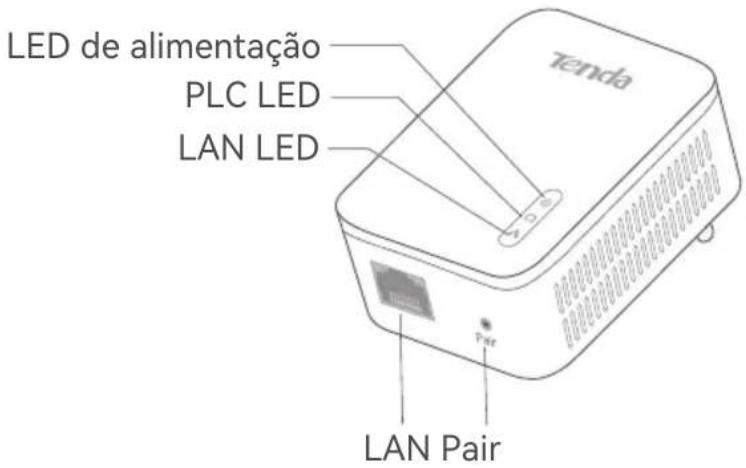

LED	Cor	Estatuto Descrição
		Apagado	O dispositivo não está conectado a um suprimento de energia.
	Verde	Solido	O dispositivo está ligado.
		Pequendo lentamente	O dispositivo está em modo de poupança de energia.
		Apagado	O dispositivo não está parejado com outro dispositivo de linha elétrica, ou está desligado.
	Verde	Solido	O dispositivo está conectado a uma rede elétrica.
		Pequendo rápido	O dispositivo está parejando com um dispositivo de linha elétrica.
	Vermelho	Solido	O dispositivo está em mau estado. Tente mudar outro recipiente de parede até o indicador LED se tornar verde.
		Apagado	Nenhum cabo Ethernet é detectado no porto Ethernet.
	Verde	Solido	Um cabo Ethernet está conectado corretamente.

Botão Descrição
Pair	Aguente por cerca de um segundo para começar a parejar.
	Mantém-no abaixo por cerca de 6 segundos (o LED de energia será desligado e então ligado novamente) para restaurar o adaptador às configurações da fábrica.

Q1: Não posso aceder à internet depois de terminar a instalação. O que eu deveria fazer?

A1: Tente os seguintes métodos:

• Verifique que seu roteiro e os adaptadores estão conectados adequadamente.
• Verifique que você pode aceder à internet normalmente conectando seu computador diretamente ao roteiro ou módem.
• Verifique que seu computador foi configurado para Obter um endereço IP automaticamente.

- Verifique que os LED PLC 📄 nos adaptadores são verdes sólidos. Se não, reinicie todos os adaptadores e tente de novo.

- Verifique que todos os adaptadores de linha elétrica estão no mesmo circuito elétrico.

Q2: Não posso aceder à internet depois de terminar as operações na Segure sua rede de linha elétrica. O que eu deveria fazer?

A2: Tente os seguintes métodos:

• Verifique que você pode aceder à internet antes de usar o botão Pair para segurar sua rede de linha elétrica.
• Verifique que os LED PLC 📄 nos adaptadores são verdes sólidos. Se não, reinicie todos os adaptadores e então use o botão Pair para parejar os adaptadores de novo.
• Verifique que todos os adaptadores de linha elétrica estão no mesmo circuito elétrico.

Q3: Um adaptador falhou em conectar à rede de linha de energia depois de eu a mudar para uma nova localização. O que eu deveria fazer?

A3: Tente os seguintes métodos:

• Verifique que todos os adaptadores de linha elétrica estão no mesmo circuito elétrico.
• Verifique que o LED PLC no adaptador é verde s ólido antes de você o mover para uma nova localização.
• Usa o botão Pair para pareá-lo com outro adaptador na rede elétrica novamente.

Obtenha suporte e serviços

Para especificações técnicas, guias do usuário e mais informações, visite a página do produto ou a página de serviços em www.tendacn.com. Vários idiomas estão disponíveis.

Você pode ver o nome e o modelo do produto na etiqueta do produto.

Obter suporte e serviços

Para especificações técnicas, guias de usuário e mais informação, visite a página de produto ou página de serviço em www.tendacn.com. Existem várias línguas disponíveis.

Você pode ver o nome e modelo do produto na etiqueta do produto.
