PH3 - Adaptor Powerline Tenda - Manual de utilizare gratuit

Tip de produs	Adaptor Powerline
Marcă	Tenda
Model	PH3
Tehnologie	Curent purtător în linie (CPL)
Standard CPL	HomePlug AV
Debit maxim teoretic	Până la 200 Mbps
Porturi	1 port Ethernet RJ45 10/100 Mbps
Butoane	Buton Pair (împerechere / resetare)
Indicatoare LED	Alimentare (funcționare/standby), PLC (rețea), Ethernet (conexiune)
Alimentare	100-240 V CA, 50/60 Hz
Consum electric	Aproximativ 2-3 W în funcționare, < 1 W în standby
Dimensiuni (aprox.)	60 × 40 × 30 mm
Greutate (aprox.)	100 g
Temperatură de funcționare	0 °C până la 40 °C
Umiditate de funcționare	10 % până la 90 % HR (fără condensare)
Siguranță	Conform standardelor CE, RoHS
Conținutul pachetului	2 adaptoare Powerline, 2 cabluri Ethernet, ghid de instalare rapidă
Funcție principală	Extinderea rețelei Internet prin cablaj electric, plug and play
Instalare	Conectați la o priză de perete, conectați cablul Ethernet, împerechere prin butonul Pair
Compatibilitate	Routere, modemuri, decodoare, console, orice dispozitiv cu port Ethernet; compatibil cu adaptoarele CPL HomePlug AV
Întreținere și curățare	Deconectați înainte de curățare; utilizați o cârpă uscată și moale; nu utilizați produse chimice
Piese de schimb și reparabilitate	Nereparabil de către utilizator; contactați suportul Tenda pentru orice defecțiune
Informații generale	Garanție 2 ani, suport tehnic la www.tendacn.com

Întrebări frecvente - PH3 Tenda

Nu reușesc să accesez Internetul după instalare. Ce să fac?

Verificați că routerul și adaptoarele sunt conectate corect. Asigurați-vă că computerul obține o adresă IP automat. Indicatoarele PLC trebuie să fie verzi fixe. Resetați toate adaptoarele dacă este necesar.

Cum să securizez rețeaua Powerline?

Apăsați butonul Pair al unui adaptor timp de 1 secundă, apoi în 2 minute, apăsați butonul Pair al celui de-al doilea adaptor. Indicatoarele PLC clipesc apoi devin verzi fixe, indicând o rețea securizată.

Un adaptor nu se conectează după ce a fost mutat. Ce să fac?

Asigurați-vă că toate adaptoarele sunt pe același circuit electric. Înainte de a muta, verificați că indicatorul PLC este verde fix. Utilizați butonul Pair pentru a reîmperechea adaptorul.

Cum să resetez un adaptor Tenda PH3 la setările din fabrică?

Țineți apăsat butonul Pair timp de aproximativ 6 secunde până când indicatorul de alimentare se stinge apoi se reaprinde. Setările din fabrică sunt restaurate.

Ce înseamnă indicatoarele LED de pe adaptor?

Indicatorul Alimentare este verde fix în funcționare, clipește lent în standby. Indicatorul PLC este verde fix dacă este conectat la rețeaua CPL, clipește rapid în timpul împerecherii. Indicatorul Ethernet este verde fix dacă un cablu este conectat.

Pot folosi adaptorul Powerline cu un router de altă marcă?

Da, adaptorul este compatibil cu orice router sau modem dotat cu un port Ethernet. Nu este necesară nicio configurare specială.

Câte adaptoare Powerline pot folosi pe aceeași rețea?

Puteți utiliza până la 8 adaptoare pe aceeași rețea electrică. Fiecare adaptor trebuie împerecheat cu butonul Pair pentru a securiza rețeaua.

Debitul este redus dacă adaptorul este conectat la o prelungitoare?

Se recomandă conectarea adaptorului direct la o priză de perete. Prelungitoarele pot reduce performanța și pot cauza interferențe.

Adaptorul funcționează cu un contor electric sau un întrerupător diferit?

Adaptoarele funcționează pe același circuit electric. Dacă contorul sau întrerupătorul separă circuitele, comunicarea poate fi blocată. Testați pe o priză din același circuit.

Cum să economisesc energie cu adaptorul?

Adaptorul trece automat în mod standby când nu este detectat trafic de rețea. Indicatorul de alimentare clipește lent. Se reactivează instantaneu în caz de activitate.

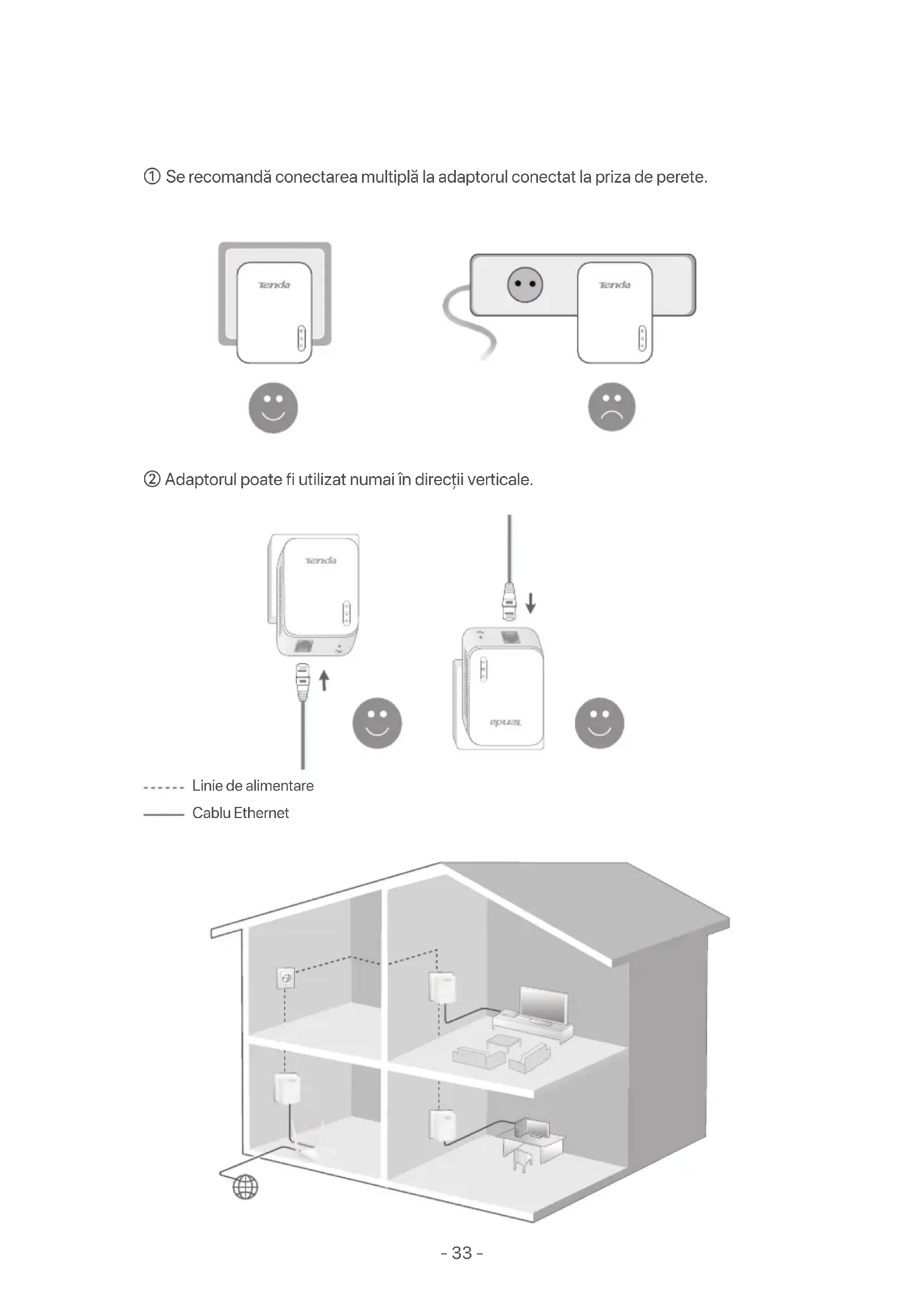

MANUAL DE UTILIZARE PH3 Tenda

① Se recomandă conectarea multiplă la adaptorul conectat la priza de perete.

② Adaptorul poate fi utilizat numai în direcții verticale.

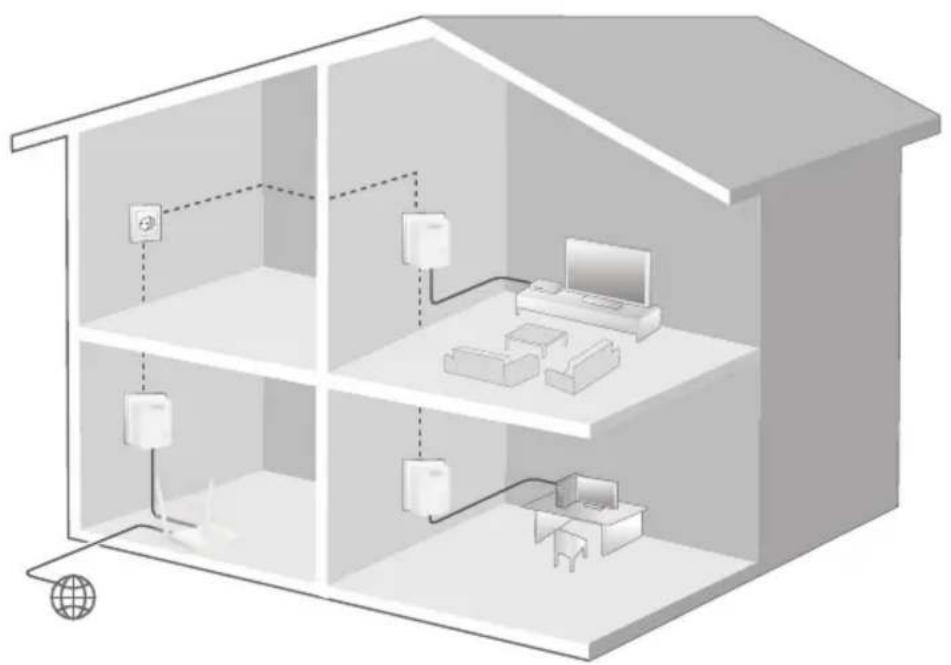

Linie de alimentare

Cablu Ethernet

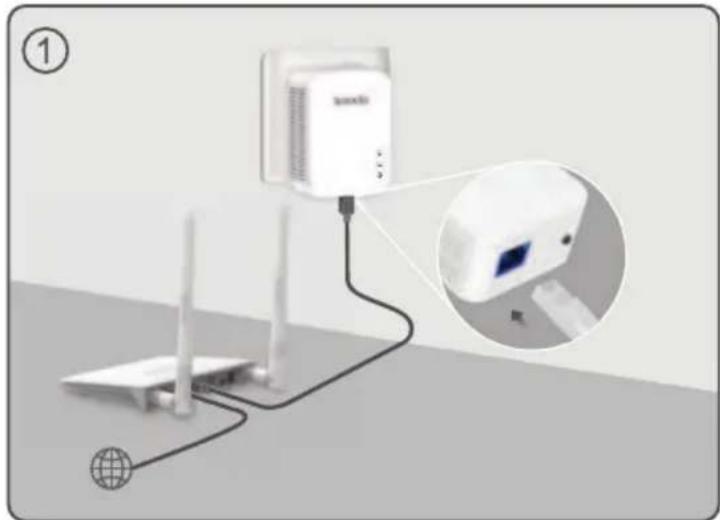

Conectați un adaptor la un port LAN al unui router pentru acces la internet și conectați-I la o priză de perete din apropiere.

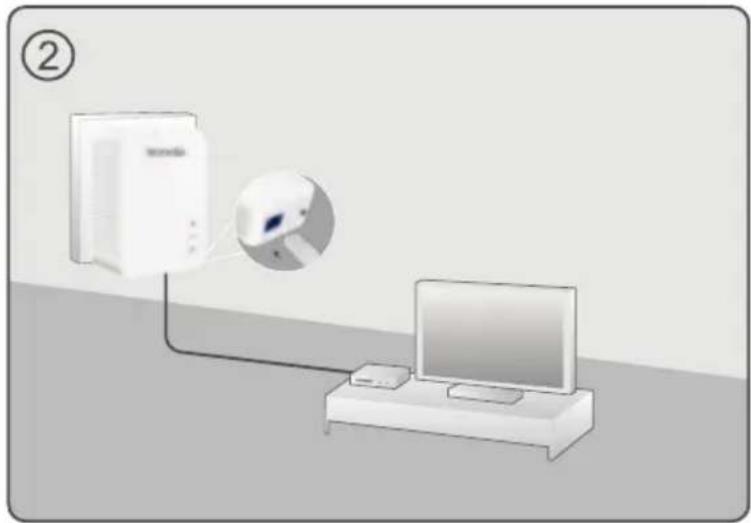

Conectați celălalt adaptor la un dispozitiv cu fir, cum ar fi un set-top box și conectați-I la o priză de perete.

Așteptați până când indicatoarele LED PLC ale celor două adaptoare se aprind continuu.

1. Tineți apăsat butonul Pair de pe un adaptor timp de 1 secundă, iar LED-ul PLC de pe adaptor începe să clipească.
2. În 2 minute, tineți apăsat butonul Pair de pe celălalt adaptor timp de 1 secundă. Observați LED-urile PLC de pe cele două adaptoare până când se aprind și rămân aprinse.

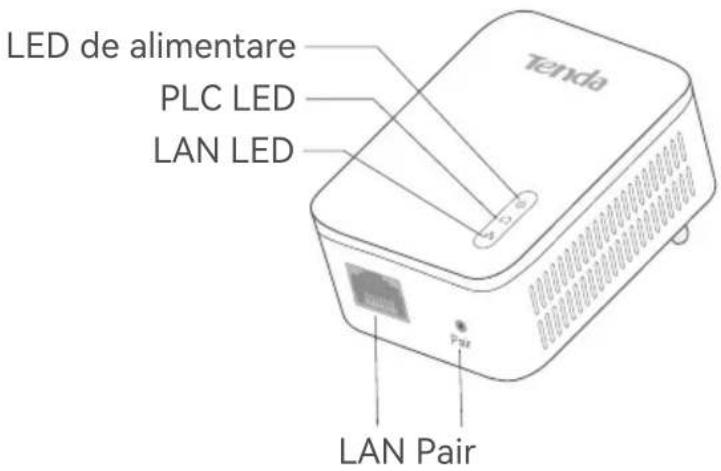

LED Culoare stare		Descriere
		Oprit	Dispozitivul nu este conectat la o sursă de alimentare.
	Verde	Fix aprins	Dispozitivul este pornit.
		Clipire lent	Dispozitivul este în modul de economisire a energiei.
		Oprit	Dispozitivul nu este asociat cu un alt dispozitiv powerline sau este oprit.
	Verde	Fix aprins	Dispozitivul este conectat la o rețea electrică.
		Clipește rapid	Dispozitivul este asociat cu un dispozitiv powerline.
	roșu	Fix aprins	Aparatul este in stare proasta. Încercați să schimbați o altă priză de perete până când indicatorul LED devine verde.
		Oprit	Nu este detectat niciun cablu Ethernet pe portul Ethernet.
	Verde	Fix aprins	Un cablu Ethernet este conectat corect.

Buton Descriere
Pair	Țineți-I apăsat aproximativ 1 secundă pentru a începe împerecherea.
	Țineți-I apăsat timp de aproximativ 6 secunde (LED-ul de alimentare va fi stins și apoi aprins din nou) pentru a readuce adaptorul la setările din fabrică.

Î1. Nu pot accesa internetul după terminarea instalării. Ce ar trebuii să fac?

R1: Încercați următoarele metode:

• Verificați dacă routerul și adaptoarele sunt conectate corect.
• Verificați dacă puteți accesa internetul în mod normal conectând computerul direct la router sau modem.
• Verificati dacă computerul dvs. a fost setat pentru a obține automat o adresă IP.
• Verificați dacă LED-urile PLC de pe adaptoare sunt verde continuu. Dacă nu, resetați toate adaptoarele și încercați din nou.
• Verificați dacă toate adaptoarele de alimentare electrică sunt pe același circuit electric.

Î2. Nu pot accesa internetul după ce am terminat operațiunile în Asigurați-vă rețeaua Powerline. Ce ar trebuii să fac?

R2: Încercați următoarele metode:

• Verificați dacă puteți accesa internetul înainte de a utiliză butonul Pair pentru a vă securiza rețeaua electrică.
• Verificați dacă LED-urile PLC de pe adaptoare sunt verde continuu. Dacă nu, resetați toate adaptoarele și apoi utilizati butonul Pair pentru a asocia din nou adaptoarele.
• Verificați dacă toate adaptoarele de alimentare electrică sunt pe același circuit electric.

Î3. Un adaptor nu a reușit să se conecteze la rețeaua powerline după ce I-am mutat într-o nouă locație. Ce ar trebuii să fac?

R3: Încercați următoarele metode:

• Verificati dacă toate adaptoarele de alimentare electrică sunt pe același circuit electric.
• Verificați dacă LED-ul PLC 📄 de pe adaptor este verde continuu înainte de a-I muta într-o nouă locație.
• Folositi butonul Pair pentru a-l asocia din nou cu un alt adaptor din rețeaua powerline.

Obțineți asistență și servicii

Pentru specificații tehnice, ghiduri de utilizare și mai multe informații, vă rugăm să vizitați pagina produsului sau pagina de service de pe www.tendacn.com. Sunt disponibile mai multe limbi.

Puteți vedea numele și modelul produsului pe eticheta produsului.
