Ürün Tipi	Powerline Adaptörü
Marka	Tenda
Model	PH3
Teknoloji	Hat Taşıyıcı Akım (PLC)
PLC Standardı	HomePlug AV
Teorik Maksimum Hız	200 Mbps'ye kadar
Portlar	1 adet Ethernet RJ45 10/100 Mbps port
Düğmeler	Eşleştirme/Sıfırlama Düğmesi
LED Göstergeleri	Güç (açık/bekleme), PLC (ağ), Ethernet (bağlantı)
Güç	100-240 V AC, 50/60 Hz
Güç Tüketimi	Çalışmada yaklaşık 2-3 W, beklemede <1 W
Boyutlar (yaklaşık)	60 × 40 × 30 mm
Ağırlık (yaklaşık)	100 g
Çalışma Sıcaklığı	0 °C ila 40 °C
Çalışma Nemi	%10 ila %90 Bağıl Nem (yoğuşmasız)
Güvenlik	CE, RoHS standartlarına uygun
Paket İçeriği	2 Powerline adaptörü, 2 Ethernet kablosu, hızlı kurulum kılavuzu
Ana Fonksiyon	Elektrik kabloları üzerinden İnternet ağını genişletme, tak ve çalıştır
Kurulum	Bir duvar prizine takın, Ethernet kablosunu bağlayın, Pair düğmesi ile eşleştirme
Uyumluluk	Yönlendiriciler, modemler, alıcılar, konsollar, Ethernet portu olan tüm cihazlar; HomePlug AV PLC adaptörleri ile uyumlu
Bakım ve Temizlik	Temizlemeden önce fişi çekin; kuru ve yumuşak bir bez kullanın; kimyasal ürünler kullanmayın
Yedek Parça ve Onarılabilirlik	Kullanıcı tarafından onarılamaz; herhangi bir arıza için Tenda desteğine başvurun
Genel Bilgiler	2 yıl garanti, teknik destek: www.tendacn.com

Sık sorulan sorular - PH3 Tenda

Kurulumdan sonra İnternet'e erişemiyorum. Ne yapmalıyım?

Yönlendirici ve adaptörlerin doğru şekilde bağlandığını kontrol edin. Bilgisayarın otomatik olarak bir IP adresi aldığından emin olun. PLC göstergeleri sabit yeşil olmalıdır. Gerekirse tüm adaptörleri sıfırlayın.

Powerline ağı nasıl güvence altına alınır?

Bir adaptördeki Pair düğmesine 1 saniye basın, ardından 2 dakika içinde ikinci adaptörün Pair düğmesine basın. PLC göstergeleri yanıp söner ve ardından sabit yeşil olur, bu da güvenli bir ağ olduğunu gösterir.

Bir adaptör taşındıktan sonra bağlanmıyor. Ne yapmalıyım?

Tüm adaptörlerin aynı elektrik devresinde olduğundan emin olun. Taşımadan önce PLC göstergesinin sabit yeşil olduğunu kontrol edin. Adaptörü yeniden eşleştirmek için Pair düğmesini kullanın.

Tenda PH3 adaptörü fabrika ayarlarına nasıl sıfırlanır?

Pair düğmesini güç göstergesi sönüp tekrar yanana kadar yaklaşık 6 saniye basılı tutun. Fabrika ayarları geri yüklenir.

Adaptördeki LED göstergeleri ne anlama geliyor?

Güç göstergesi çalışırken sabit yeşil, beklemede yavaş yanıp söner. PLC göstergesi CPL ağına bağlıysa sabit yeşil, eşleştirme sırasında hızlı yanıp söner. Ethernet göstergesi bir kablo bağlıysa sabit yeşildir.

Powerline adaptörünü başka bir marka yönlendirici ile kullanabilir miyim?

Evet, adaptör bir Ethernet portu olan herhangi bir yönlendirici veya modem ile uyumludur. Özel bir yapılandırma gerekmez.

Aynı ağda kaç Powerline adaptörü kullanabilirim?

Aynı elektrik ağında 8 adede kadar adaptör kullanabilirsiniz. Ağı güvence altına almak için her adaptör Pair düğmesi ile eşleştirilmelidir.

Adaptör bir çoklu prize takılırsa hız düşer mi?

Adaptörün doğrudan bir duvar prizine takılması önerilir. Çoklu prizler performansı düşürebilir ve parazite neden olabilir.

Adaptör farklı bir elektrik sayacı veya sigorta ile çalışır mı?

Adaptörler aynı elektrik devresinde çalışır. Sayaç veya sigorta devreleri ayırıyorsa iletişim engellenebilir. Aynı devredeki bir prize test edin.

Adaptör ile nasıl enerji tasarrufu yapılır?

Adaptör, ağ trafiği algılanmadığında otomatik olarak bekleme moduna geçer. Güç göstergesi yavaş yanıp söner. Aktivite durumunda anında yeniden etkinleşir.

KULLANIM KILAVUZU PH3 Tenda

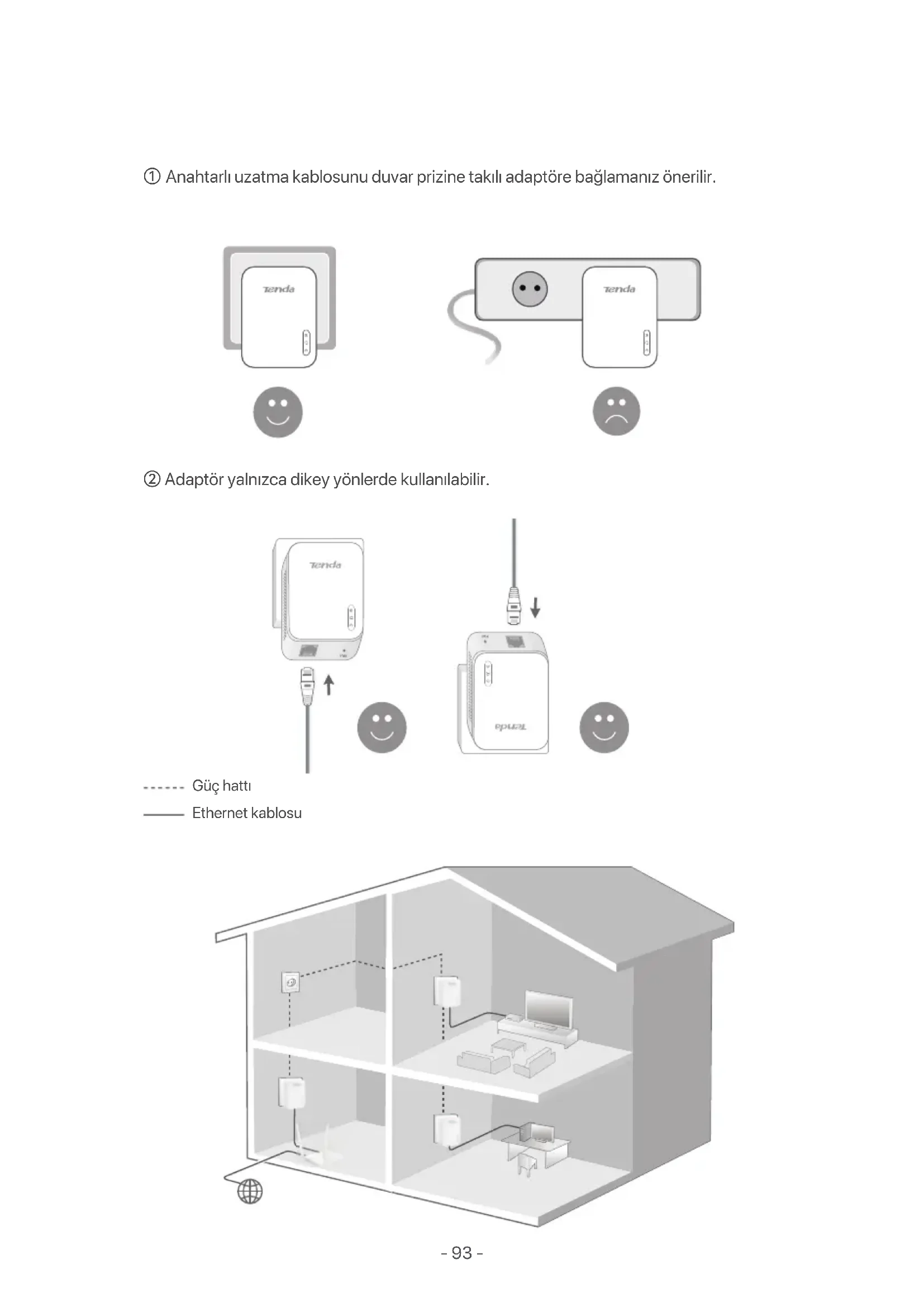

① Anahtarlı uzatma kablosunu duvar prizine takılı adaptöre bağlamanız önerilir.

② Adaptör yalnızca dikey yönlerde kullanılabilir.

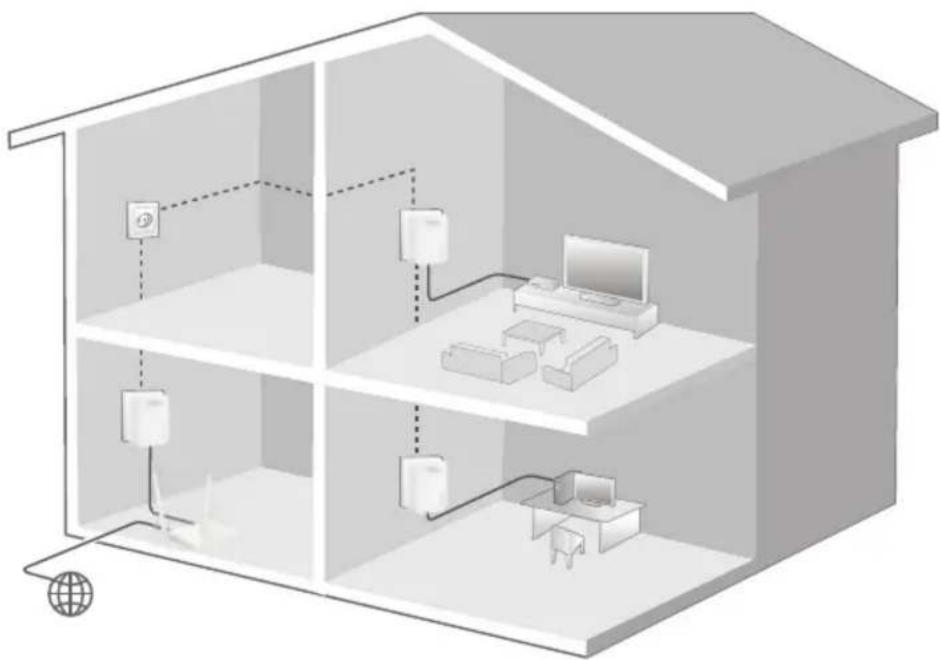

---- Güç hattı

Ethernet kablosu

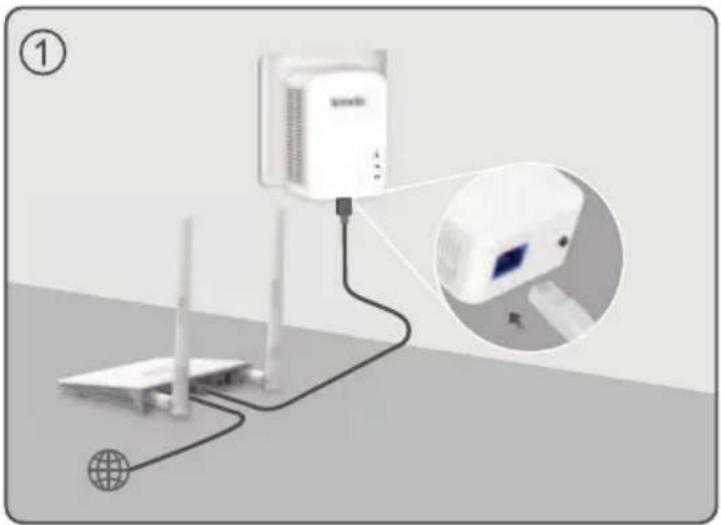

İnternet erişimi için adaptörü yönlendiricinin LAN bağlantı noktasına bağlayın ve yakındaki bir duvar prizine takın.

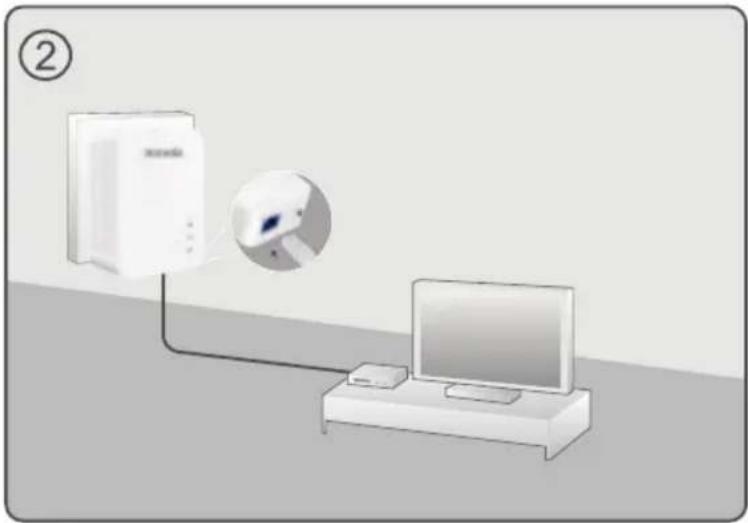

Diğer adaptörü set üstü kutu gibi kablolu bir cihaza bağlayın ve duvar prizine takın.

İki adaptörün PLC LED göstergeleri sürekli yanana kadar bekleyin.

1. Adaptördeki Pair düğmesini 1 saniye basılı tutun; adaptördeki PLC LED'i yanıp sönmeye başlar.

1. 2 dakika içinde diğer adaptördeki Pair düğmesini 1 saniye basılı tutun. İki adaptördeki PLC LED'lerini yanana ve devam edene kadar gözlemleyin.

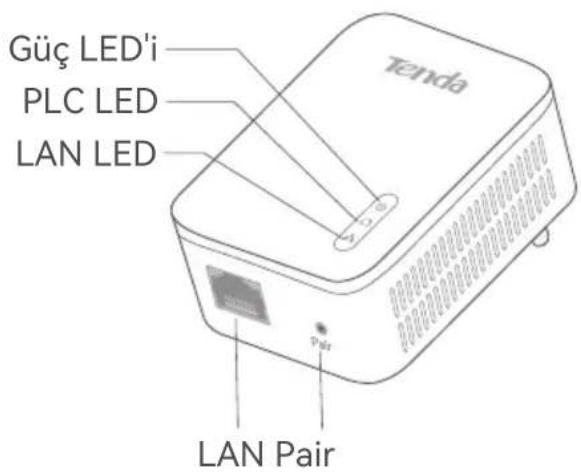

LED Renk Durum Tanım
		Kapalı	Cihaz bir güç kaynağına bağlı değil.
	Yeşil	Sürekli açık	Cihaz açık.
		Yavaş yanıp sönme	Cihaz güç tasarrufu modundadır.
		Kapalı	Cihaz başka bir enerji hattı cihazıyla eşlenmemiş veya kapalı.
	Yeşil	Sürekli açık	Cihaz bir elektrik hattı ağına bağlı.
		Hızlı yanıp sönüyor	Cihaz bir elektrik hattı cihazıyla eşleşiyor.
	Kırmızı	Sürekli açık	Cihaz kötü durumda. LED göstergesi yeşile dönene kadar başka bir duvar prizini değiştirmeyi deneyin.
		Kapalı	Ethernet bağlantı noktasında Ethernet kablosu algılanmadı.
	Yeşil	Sürekli açık	Ethernet kablosu düzgün şekilde bağlanmış.

Düğme	Tanım
Pair	Eşleştirmeyi başlatmak için yaklaşık 1 saniye basılı tutun.
	Adaptörü fabrika ayarlarına geri yüklemek için yaklaşık 6 saniye boyunca basılı tutun (Güç LED'i kapatılacak ve ardından tekrar açılacaktır).

S1: Kurulumu tamamladıktan sonra internete erişemiyorum. Ne yapmalıyım?

A1: Aşağıdaki yöntemleri deneyin:

• Yönlendiricinizin ve adaptörlerin düzgün şekilde bağlandığını doğrulayın.
• Bilgisayarınızı doğrudan yönlendiriciye veya modeme bağlayarak internete normal şekilde erişebildiğinizi doğrulayın.
• Bilgisayarınızın Otomatik olarak bir IP adresi al seçeneğine ayarlandığını doğrulayın.
• Adaptörlerdeki PLC LED'lerinin sürekli yeşil yandığını doğrulayın. Değilse tüm bağdaştırıcıları sıfırlayıp tekrar deneyin.
• Tüm elektrik hattı adaptörlerinin aynı elektrik devresinde olduğunu doğrulayın.

S2: Enerji Hattı Ağınlızı Güvenceye Alın Getirme işlemlerini tamamladıktan sonra internete erişemiyorum. Ne yapmalıyım?

A2: Aşağıdaki yöntemleri deneyin:

• Enerji hattı ağınızı güvence altına almak için Pair düğmesini kullanmadan önce internete erişebildiğinizi doğrulayın.
• Adaptörlerdeki PLC LED'lerinin sürekli yeşil yandığını doğrulayın. Değilse, tüm bağdaştırcıları sıfırlayın ve ardından bağdaştırcıları yeniden eşleştirmek için Pair düğmesini kullanın.

- Tüm elektrik hattı adaptörlerinin aynı elektrik devresinde olduğunu doğrulayın.

S3: Bir bağdaştırıcıyı yeni bir konuma taşıdığımda enerji hattı ağına bağlanılamadı. Ne yapmalıyım?

A3: Aşağıdaki yöntemleri deneyin:

• Tüm elektrik hattı adaptörlerinin aynı elektrik devresinde olduğunu doğrulayın.
• Adaptörü yeni bir konuma taşımadan önce adaptördeki ⏻ PLC LED'inin sürekli yeşil yandığını doğrulayın.
• Enerji hattı ağındaki başka bir adaptörle tekrar eşleştirmek için Pair düğmesini kullanın.

Destek ve hizmet alın

Teknik özellikler, kullanım kılavuzları ve daha fazla bilgi için lütfen www.tendacn.com adresindeki ürün sayfasını veya hizmet sayfasını ziyaret edin. Birden fazla dil mevcuttur..

Ürün adını ve modelini ürün etiketinde görebilirsiniz.
