Termék típusa	Powerline adapter
Márka	Tenda
Modell	PH3
Technológia	Vonalvivő áram (CPL)
CPL szabvány	HomePlug AV
Elméleti maximális sebesség	Akár 200 Mbps
Portok	1 Ethernet RJ45 port, 10/100 Mbps
Gombok	Pair gomb (párosítás / alaphelyzetbe állítás)
LED jelzőfények	Tápellátás (működés/készenlét), PLC (hálózat), Ethernet (kapcsolat)
Tápellátás	100-240 V AC, 50/60 Hz
Áramfogyasztás	Körülbelül 2-3 W működés közben, < 1 W készenléti módban
Méretek (kb.)	60 × 40 × 30 mm
Súly (kb.)	100 g
Üzemi hőmérséklet	0 °C – 40 °C
Üzemi páratartalom	10% - 90% relatív páratartalom (nem kondenzálódó)
Biztonság	CE, RoHS szabványoknak megfelelő
Csomagolás tartalma	2 Powerline adapter, 2 Ethernet kábel, gyors telepítési útmutató
Fő funkció	Internet hálózat kiterjesztése az elektromos vezetékezésen keresztül, plug and play
Telepítés	Csatlakoztassa a fali aljzathoz, csatlakoztassa az Ethernet kábelt, párosítás a Pair gombbal
Kompatibilitás	Routerek, modemek, set-top boxok, konzolok, bármely Ethernet portos eszköz; kompatibilis a HomePlug AV CPL adapterekkel
Karbantartás és tisztítás	Tisztítás előtt húzza ki; száraz, puha ruhával tisztítsa; ne használjon vegyszereket
Alkatrészek és javíthatóság	Nem javítható a felhasználó által; hibák esetén lépjen kapcsolatba a Tenda támogatással
Általános információk	2 év garancia, technikai támogatás a www.tendacn.com oldalon

Gyakran ismételt kérdések - PH3 Tenda

A telepítés után nem érem el az internetet. Mit tegyek?

Ellenőrizze, hogy a router és az adapterek megfelelően csatlakoztatva vannak. Győződjön meg róla, hogy a számítógép automatikusan kap IP-címet. A PLC jelzőfényeknek zölden folyamatosan kell világítaniuk. Szükség esetén állítsa alaphelyzetbe az összes adaptert.

Hogyan védjem meg a Powerline-hálózatot?

Nyomja meg az egyik adapter Pair gombját 1 másodpercig, majd 2 percen belül nyomja meg a második adapter Pair gombját. A PLC jelzőfények villognak, majd zölden folyamatosan világítanak, jelezve a biztonságos hálózatot.

Az adapter nem csatlakozik, miután áthelyeztem. Mit tegyek?

Győződjön meg arról, hogy az összes adapter ugyanazon az elektromos áramkörön van. Áthelyezés előtt ellenőrizze, hogy a PLC jelzőfény zölden világít-e. Használja a Pair gombot az adapter újrapárosításához.

Hogyan állíthatom vissza a Tenda PH3 adaptert gyári beállításokra?

Tartsa lenyomva a Pair gombot körülbelül 6 másodpercig, amíg a tápellátás jelzőfény kialszik, majd újra felgyullad. Ezzel visszaállítja a gyári beállításokat.

Mit jelentenek az adapter LED-jelzőfényei?

A Tápellátás jelzőfény zölden folyamatosan világít működés közben, készenlétben lassan villog. A PLC jelzőfény zölden folyamatosan világít, ha csatlakozik a CPL hálózathoz, párosítás közben gyorsan villog. Az Ethernet jelzőfény zölden folyamatosan világít, ha kábel csatlakozik.

Használhatom a Powerline adaptert más márkájú routerrel?

Igen, az adapter kompatibilis bármely Ethernet porttal rendelkező routerrel vagy modemmel. Nincs szükség különleges beállításra.

Hány Powerline adaptert használhatok ugyanazon a hálózaton?

Legfeljebb 8 adaptert használhat ugyanazon az elektromos hálózaton. Minden adaptert párosítani kell a Pair gombbal a hálózat biztonsága érdekében.

Csökken a sebesség, ha az adaptert elosztóba csatlakoztatom?

Javasoljuk, hogy az adaptert közvetlenül a fali aljzatba csatlakoztassa. Az elosztók csökkenthetik a teljesítményt és interferenciát okozhatnak.

Működik az adapter, ha más áramkörön van a mérőóra vagy a megszakító?

Az adapterek ugyanazon az elektromos áramkörön működnek. Ha a mérőóra vagy a megszakító elválasztja az áramköröket, a kommunikáció blokkolva lehet. Próbálja ki ugyanazon áramkör egyik aljzatában.

Hogyan takaríthatok meg energiát az adapterrel?

Az adapter automatikusan készenléti módba kapcsol, ha nem érzékel hálózati forgalmat. A tápellátás jelzőfény lassan villog. Tevékenység esetén azonnal újraaktiválódik.

HASZNÁLATI ÚTMUTATÓ PH3 Tenda

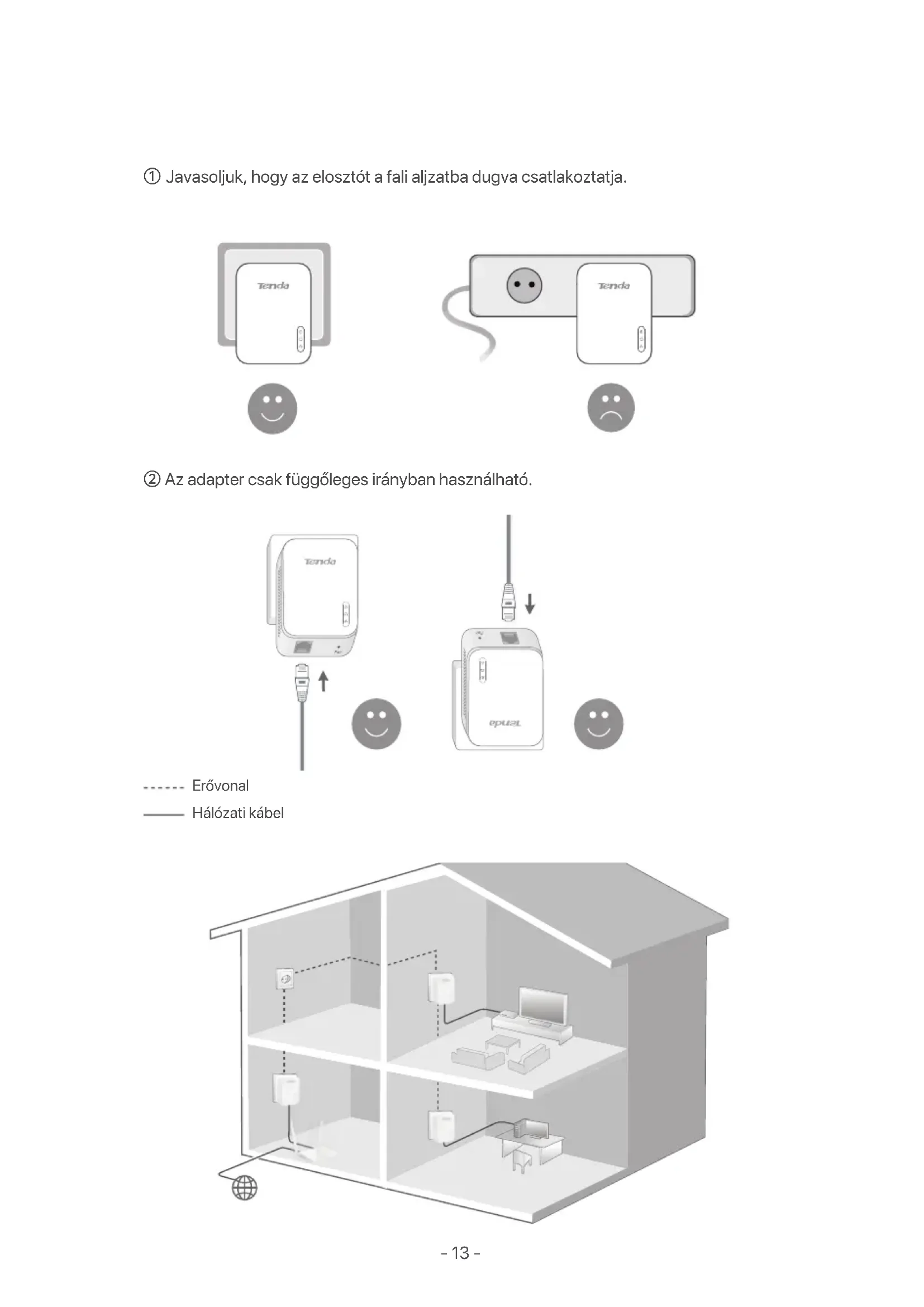

① Javasoljuk, hogy az elosztót a fali aljzatba dugva csatlakoztatja.

② Az adapter csak függőleges irányban használható.

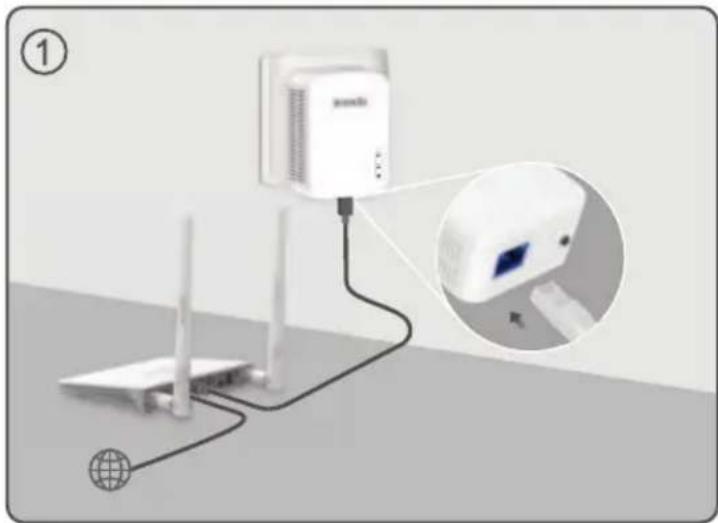

Csatlakoztasson egy adaptert a router LAN-portjához az internet-hozzáféréshez, majd csatlakoztassa a közeli fali aljzathoz.

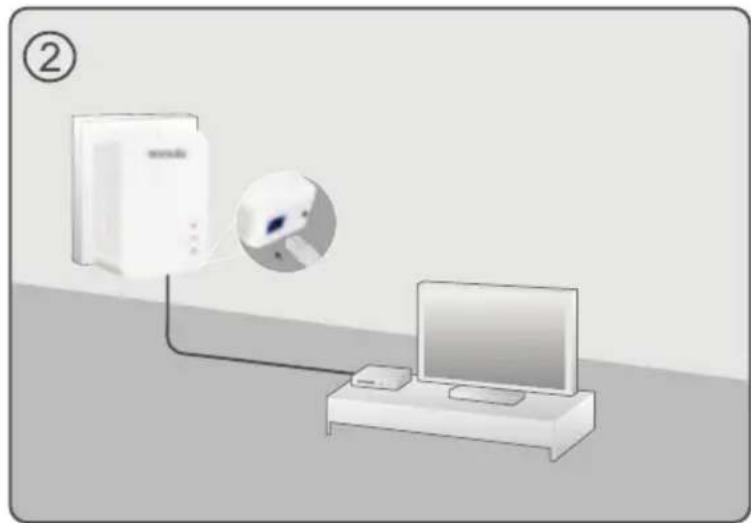

Csatlakoztassa a másik adaptert egy vezetékes eszközhöz, például egy set-top boxhoz, majd csatlakoztassa a fali aljzathoz.

Várjon, amíg a két adapter PLC LED-je folyamatosan világít:

1. Tartsa lenyomva a Pair gombot az adapteren 1 másodpercig, és az adapteren lévő PLC LED villogni kezd.
2. 2 percen belül tartsa lenyomva a Pair gombot a másik adapteren 1 másodpercig. Figyelje meg a PLC LED-eket 📄a két adapteren, amíg fel nem gyulladnak, és folyamatosan világítanak.

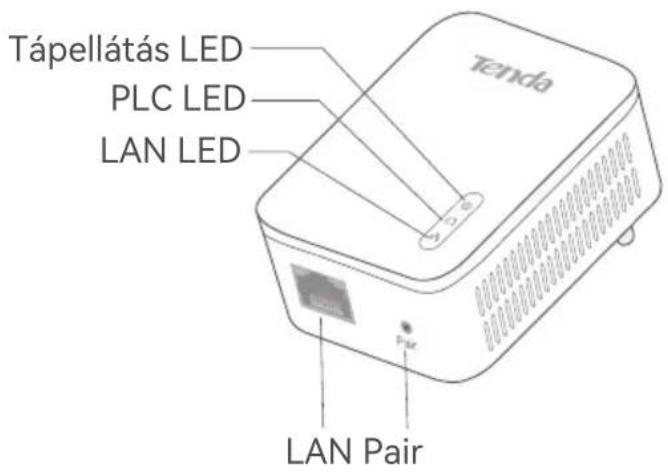

LED Szín Állapot Leírás
		Ki	A készülék nincs áramforráshoz csatlakoztatva.
	Zöld	Szilárd	A készülék be van kapcsolva.
		Lassan villog	A készülék energiatakarékos üzemmódban van.
		Ki	Az eszköz nincs párosítva más elektromos vezetékes eszközzel, vagy ki van kapcsolva.
	Zöld	Szilárd	A készülék elektromos hálózathoz csatlakozik.
		Gyorsan villog	Az eszköz párosítás alatt áll egy elektromos vezetékes eszközzel.
	Piros	Szilárd	A készülék rossz állapotban van. Próbáljon meg egy másik fali aljzatot cserélni, amíg a LED jelzőfény zöldre nem vált.
		Ki	Nem észlelhető Ethernet-kábel az Ethernet-porton.
	Zöld	Szilárd	Az Ethernet-kábel megfelelően van csatlakoztatva.

Gomb Leírás
Pair	Tartsa lenyomva körülbelül 1 másodpercig a párosítás megkezdéséhez.
	Tartsa lenyomva körülbelül 6 másodpercig (a tápellátás LED kialszik, majd újra bekapcsol), hogy visszaállítsa az adapter gyári beállításait.

1. kérdés: A telepítés befejezése után nem tudok hozzáférni az internethez. Mit kellene tennem?

V1: Próbálkozzon a következő módszerekkel:

- Ellenőrizze, hogy az útválasztó és az adapterek megfelelően vannak-e csatlakoztatva.

- Ellenőrizze, hogy a szokásos módon hozzáfér-e az internethez, ha számítógépét közvetlenül az útválasztóhoz vagy a modemhez csatlakoztatja.

- Győződjön meg arról, hogy számítógépe az IP-cím automatikus kérése beállításra van állítva.

- Ellenőrizze, hogy az adaptereken lévő 📄 PLC LED-ek folyamatosan zölden világítanak. Ha nem, állítsa vissza az összes adaptert, és próbálja újra.

- Győződjön meg arról, hogy az összes hálózati adapter ugyanabban az elektromos áramkörben van.

2. kérdés: Nem tudok hozzáférni az internethez, miután befejeztem a Biztonságos elektromos hálózata műveleteit. Mit kellene tennem?

V2: Próbálkozzon a következő módszerekkel:

- Ellenőrizze, hogy hozzáfér-e az internethez, mielőtt a Pair gombot használná az elektromos hálózat biztonsága érdekében.

- Ellenőrizze, hogy az adaptereken lévő 📄 PLC LED-ek folyamatosan zölden világítanak. Ha nem, állítsa vissza az összes adapteret, majd a Pair gombbal párosítsa újra az adaptereket.

- Győződjön meg arról, hogy az összes hálózati adapter ugyanabban az elektromos áramkörben van.

3. kérdés: Egy adapter nem tudott csatlakozni az elektromos hálózathoz, miután új helyre helyeztem át. Mit kellene tennem?

V3: Próbálkozzon a következő módszerekkel:

- Győződjön meg arról, hogy az összes hálózati adapter ugyanabban az elektromos áramkörben van.

- Győződjön meg arról, hogy az adapteren lévő 📄 PLC LED folyamatosan zölden világít, mielőtt új helyre helyezi át.

- Használja a Pair gombot, hogy újra párosítsa egy másik adapterrel az elektromos hálózatban.

Szerezzen támogatást és szolgáltatásokat

Műszaki adatokért, használati útmutatókért és további információkért látogasson el a termékoldalra vagy a szolgáltatás oldalára a www.tendacn.com oldalon. Több nyelv is elérhető.

A termék nevét és modelljét a termék címkéjén láthatja.
