PH3 - Powerline adapter Tenda - Tasuta kasutusjuhend

Toote tüüp	Powerline adapter
Mark	Tenda
Mudel	PH3
Tehnoloogia	Liinikandevool (CPL)
CPL standard	HomePlug AV
Maksimaalne teoreetiline kiirus	Kuni 200 Mbps
Pordid	1 Ethernet RJ45 port 10/100 Mbps
Nupud	Pair nupp (sidumine / lähtestamine)
LED indikaatorid	Toide (töö/ooterežiim), PLC (võrk), Ethernet (ühendus)
Toiteallikas	100-240 V AC, 50/60 Hz
Energiatarve	Umbes 2-3 W töörežiimis, < 1 W ooterežiimis
Mõõtmed (ligikaudne)	60 × 40 × 30 mm
Kaal (ligikaudne)	100 g
Töötemperatuur	0 °C kuni 40 °C
Tööniiskus	10 % kuni 90 % RH (ilma kondensatsioonita)
Ohutus	Vastab CE, RoHS standarditele
Pakendi sisu	2 Powerline adapterit, 2 Ethernet kaablit, kiirpaigaldusjuhend
Peamine funktsioon	Laiendada Interneti võrku elektrivõrgu kaudu, plug and play
Paigaldamine	Ühendada seinakontakti, ühendada Etherneti kaabel, sidumine Pair nupu abil
Ühilduvus	Ruuterid, modemid, digiboksid, konsoolid, kõik Ethernet pordiga seadmed; ühilduvad HomePlug AV CPL adapteritega
Hooldus ja puhastus	Enne puhastamist eemaldada vooluvõrgust; kasutada kuiva ja pehmet lappi; mitte kasutada kemikaale
Varuosad ja remonditavus	Kasutaja poolt mitteremonditav; defektide korral võtke ühendust Tenda toega
Üldine teave	2-aastane garantii, tehniline tugi veebilehel www.tendacn.com

Korduma kippuvad küsimused - PH3 Tenda

Ma ei saa pärast paigaldamist Internetti ligi. Mida teha?

Kontrollige, et ruuter ja adapterid on korralikult ühendatud. Veenduge, et arvuti saab IP-aadressi automaatselt. PLC indikaatorid peavad olema pidevalt rohelised. Vajadusel lähtestage kõik adapterid.

Kuidas kaitsta Powerline võrku?

Vajutage ühe adapteri Pair nuppu 1 sekund, seejärel 2 minuti jooksul vajutage teise adapteri Pair nuppu. PLC indikaatorid vilguvad, seejärel muutuvad pidevalt roheliseks, mis tähistab turvalist võrku.

Adapter ei ühildu pärast liigutamist. Mida teha?

Veenduge, et kõik adapterid on samal elektriahelal. Enne liigutamist kontrollige, et PLC indikaator on pidevalt roheline. Kasutage Pair nuppu adapteri uuesti sidumiseks.

Kuidas lähtestada Tenda PH3 adapter tehaseseadetele?

Hoidke Pair nuppu all umbes 6 sekundit, kuni toiteindikaator kustub ja süttib uuesti. Tehase seaded taastatakse.

Mida tähendavad adapteri LED indikaatorid?

Toite indikaator on pidevalt roheline töörežiimis, vilgub aeglaselt ooterežiimis. PLC indikaator on pidevalt roheline, kui ühendatud CPL võrguga, vilgub kiiresti sidumise ajal. Ethernet indikaator on pidevalt roheline, kui kaabel on ühendatud.

Kas ma saan kasutada Powerline adapterit teise kaubamärgi ruuteriga?

Jah, adapter ühildub iga ruuteri või modemiga, millel on Ethernet port. Eri seadistusi pole vaja.

Mitu Powerline adapterit saan ma samas võrgus kasutada?

Saate kasutada kuni 8 adapterit samas elektrivõrgus. Iga adapter tuleb siduda Pair nupuga võrgu turvamiseks.

Kas kiirus väheneb, kui adapter on ühendatud pikendusjuhtmesse?

Soovitatav on ühendada adapter otse seinakontakti. Pikendusjuhtmed võivad vähendada jõudlust ja põhjustada häireid.

Kas adapter töötab erineva elektriarvesti või kaitselülitiga?

Adapterid töötavad samal elektriahelal. Kui arvesti või kaitselüliti eraldab ahelaid, võib suhtlus olla blokeeritud. Testige samal ahelal oleva kontakti abil.

Kuidas adapteriga energiat säästa?

Adapter läheb automaatselt ooterežiimi, kui võrguliiklust ei tuvastata. Toiteindikaator vilgub aeglaselt. See aktiveerub kohe tegevuse korral.

KASUTUSJUHEND PH3 Tenda

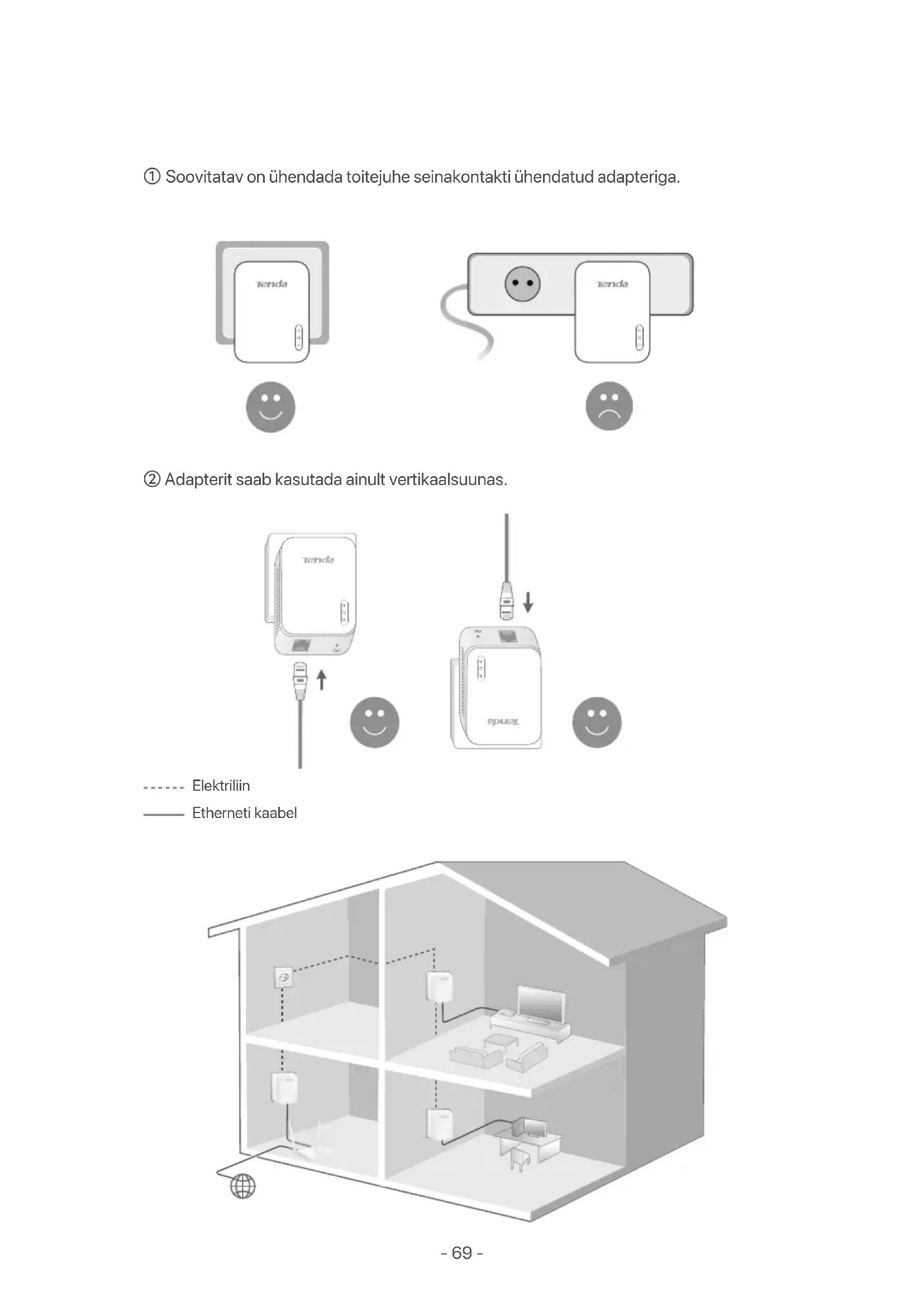

① Soovitatav on ühendada toitejuhe seinakontakti ühendatud adapteriga.

② Adapterit saab kasutada ainult vertikaalsuunas.

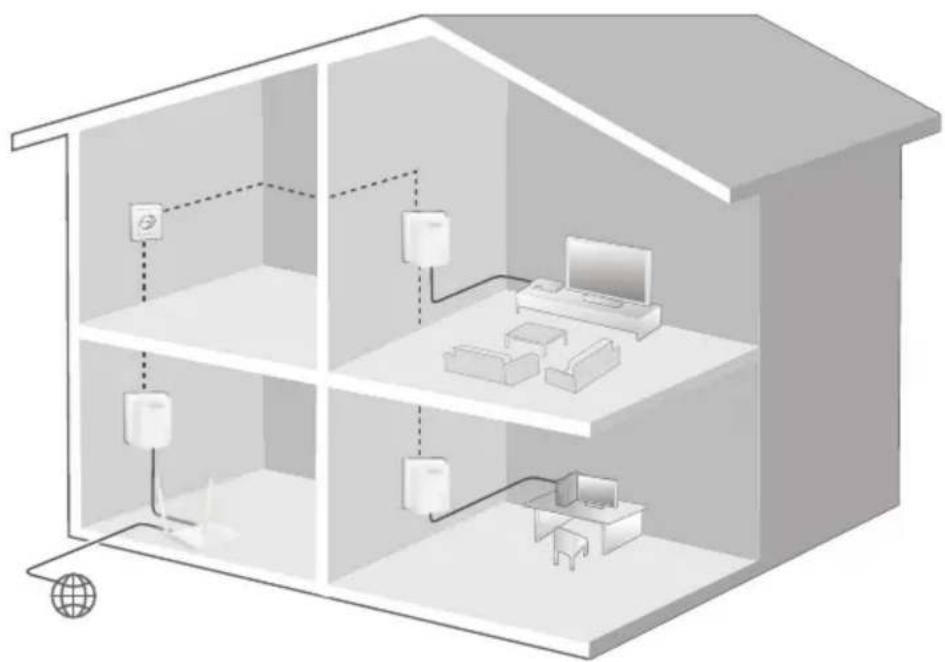

---- Elektriliin

— Etherneti kaabel

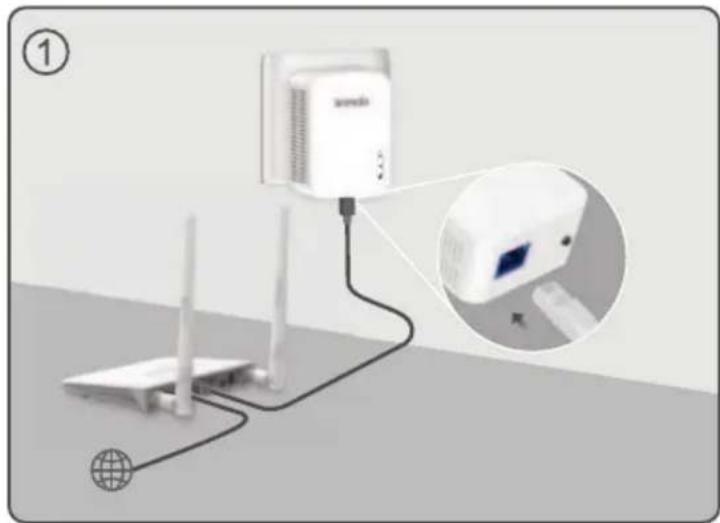

Ühendage adapter Interneti-juurdepääsu saamiseks ruuteri LAN-porti ja ühendage see lähedal asuvasse seinakontakti.

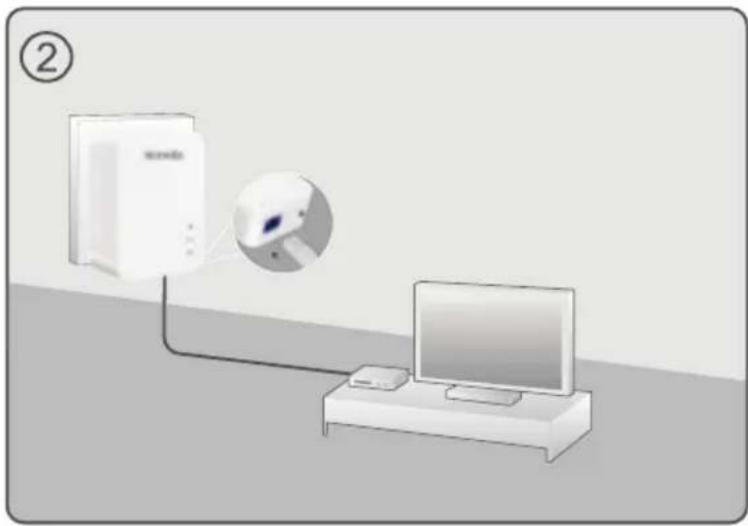

Ühendage teine adapter juhtmega seadmega (nt digiboksiga) ja ühendage see seinakontakti.

Oodake, kuni kahe adapteri PLC LED indikaatorid 📄põlevad pidevalt.

1. Hoidke adapteri nuppu Pair 1 sekund all ja adapteri PLC LED hakkab vilkuma.
2. 2 minuti jooksul hoidke teise adapteri nuppu Pair 1 sekund all.

Jälgige kahe adapteri PLC LED-e , kuni need süttivad ja jäävad põlema.

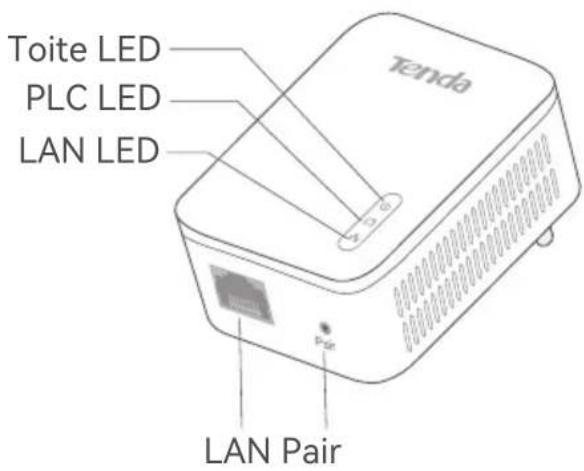

LED Värv Olek Kirjeldus
		Väljas	Seade ei ole vooluvõrku ühendatud.
	Roheline	Kindel	Seade on sisse lülitatud.
		Aeglane vilkumine	Seade on energiasäästurežiimis.
		Väljas	Seade ei ole mõne teise elektriliiniseadmega seotud või on välja lülitatud.
	Roheline	Kindel	Seade on ühendatud elektrivõrguga.
		Kiire vilkumine	Seade on seotud elektriliini seadmega.
	Punane	Kindel	Seade on halvas seisukorras. Proovige vahetada teist seinakontakti, kuni LED-indikaator muutub roheliseks.
		Väljas	Etherneti pordis ei tuvastata Etherneti kaablit.
	Roheline	Kindel	Etherneti kaabel on korralikult ühendatud.

Nupp Kirjeldus
Pair	Sidumise alustamiseks hoidke seda umbes 1 sekund all.
	Adapteri tehaseseadete taastamiseks hoidke seda umbes 6 sekundit all (toite LED-tuli lülitub välja ja seejärel uuesti sisse).

K1: Pärast installimise löpetamist ei saa ma Internetti juurde pääseda. Mida ma peaksin tegema?

A1: Proovige järgmisi meetodeid.

• Veenduge, et ruuter ja adapterid on korralikult ühendatud.
• Veenduge, et pääsete Internetile normaalselt juurde, ühendades arvuti otse ruuteri või modemiga.
• Veenduge, et teie arvuti on seadistatud IP-aadressi automaatseks hankimiseks.
• Veenduge, et adapterite PLC LED-id 📂 põlevad roheliselt. Kui ei, lähtestage köik adapterid ja proovige uuesti.
• Veenduge, et köik elektriliini adapterid oleksid samas elektriahelas.

K2: Ma ei saa Internetti juurde pääseda pärast funktsiooni Kaitske oma elektrivõrku toimingute lõpetamist. Mida ma peaksin tegema?

A2: Proovige järgmisi meetodeid.

• Veenduge, et pääsete Internetti juurde, enne kui kasutate elektriliini võrgu kaitsmiseks nuppu Pair.
• Veenduge, et adapterite PLC LED-id 📄 põlevad roheliselt. Kui ei, siis lähtestage kõik adapterid ja seejärel kasutage adapterite uuesti sidumiseks nuppu Pair.
• Veenduge, et köik elektriliini adapterid oleksid samas elektriahelas.

K3: Adapteril ei önnestunud elektriliinivõrguga ühendust luua pärast selle uude asukohta teisaldamist. Mida ma peaksin tegema?

A3: Proovige järgmisi meetodeid.

• Veenduge, et köik elektriliini adapterid oleksid samas elektriahelas.
• Enne uude asukohta teisaldamist veenduge, et adapteril olev PLC LED 📄 põleb ühtlaselt roheline.
• Kasutage nuppu Pair, et siduda see uuesti elektriliini võrgus oleva teise adapteriga.

Hankige tuge ja teenuseid

Tehniliste kirjelduste, kasutusjuhendite ja lisateabe saamiseks külastage toote- või teeninduslehte aadressil www.tendacn.com. Saadaval on mitu keelt.

Toote nimetust ja mudelit näete toote etiketil.
