PH3 - Powerline-sovitin Tenda - Ilmainen käyttöohje ja opas

Tuotetyyppi	Powerline-sovitin
Merkki	Tenda
Malli	PH3
Tekniikka	Sähköverkkotiedonsiirto (PLC)
PLC-standardi	HomePlug AV
Teoreettinen maksiminopeus	Jopa 200 Mbps
Portit	1 Ethernet RJ45 -portti 10/100 Mbps
Painikkeet	Pair-painike (paritus / nollaus)
LED-merkkivalot	Virta (päällä/valmiustila), PLC (verkko), Ethernet (yhteys)
Virtalähde	100-240 V AC, 50/60 Hz
Virrankulutus	Noin 2-3 W käytössä, < 1 W valmiustilassa
Mitat (noin)	60 × 40 × 30 mm
Paino (noin)	100 g
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10 % - 90 % RH (ei kondensoitumista)
Turvallisuus	CE- ja RoHS-standardien mukainen
Pakkauksen sisältö	2 Powerline-sovitinta, 2 Ethernet-kaapelia, pika-asennusopas
Päätoiminto	Laajentaa Internet-verkkoa sähköjohdotuksen kautta, plug and play
Asennus	Kytke seinäpistorasiaan, liitä Ethernet-kaapeli, paritus Pair-painikkeella
Yhteensopivuus	Reitittimet, modeemit, digiboksit, konsolit, kaikki laitteet Ethernet-portilla; yhteensopiva HomePlug AV -PLC-sovittimien kanssa
Huolto ja puhdistus	Irrota verkkovirta ennen puhdistusta; käytä kuivaa, pehmeää liinaa; älä käytä kemikaaleja
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa; ota yhteyttä Tenda-tukeen mahdollisissa vioissa
Yleiset tiedot	2 vuoden takuu, tekninen tuki osoitteessa www.tendacn.com

Usein kysytyt kysymykset - PH3 Tenda

En saa yhteyttä internetiin asennuksen jälkeen. Mitä tehdä?

Tarkista, että reititin ja sovittimet on kytketty oikein. Varmista, että tietokone saa IP-osoitteen automaattisesti. PLC-merkkivalojen tulee olla vihreitä ja palaa tasaisesti. Tarvittaessa nollaa kaikki sovittimet.

Miten suojata Powerline-verkko?

Paina yhden sovittimen Pair-painiketta 1 sekunnin ajan, ja paina 2 minuutin kuluessa toisen sovittimen Pair-painiketta. PLC-merkkivalot vilkkuvat ja muuttuvat sitten vihreiksi ja palaavat tasaisesti, mikä osoittaa suojatun verkon.

Sovitin ei yhdistä siirron jälkeen. Mitä tehdä?

Varmista, että kaikki sovittimet ovat samassa sähköpiirissä. Ennen siirtämistä varmista, että PLC-merkkivalo palaa vihreänä. Käytä Pair-painiketta sovittimen uudelleenparittamiseen.

Miten nollata Tenda PH3 -sovitin tehdasasetuksiin?

Pidä Pair-painiketta painettuna noin 6 sekuntia, kunnes virtamerkkivalo sammuu ja syttyy uudelleen. Tehdasasetukset palautetaan.

Mitä LED-merkkivalot sovittimessa tarkoittavat?

Virta-merkkivalo on vihreä ja palaa tasaisesti käytössä, vilkkuu hitaasti valmiustilassa. PLC-merkkivalo on vihreä ja palaa tasaisesti, jos yhteys PLC-verkkoon on olemassa, vilkkuu nopeasti parituksen aikana. Ethernet-merkkivalo on vihreä ja palaa tasaisesti, jos kaapeli on kytketty.

Voinko käyttää Powerline-sovitinta toisen merkin reitittimen kanssa?

Kyllä, sovitin on yhteensopiva kaikkien reitittimien ja modeemien kanssa, joissa on Ethernet-portti. Erityistä konfigurointia ei tarvita.

Kuinka monta Powerline-sovitinta voin käyttää samassa verkossa?

Voit käyttää enintään 8 sovitinta samassa sähköverkossa. Jokainen sovitin on paritettava Pair-painikkeella verkon suojaamiseksi.

Heikentyykö nopeus, jos sovitin kytketään jatkojohtoon?

On suositeltavaa kytkeä sovitin suoraan seinäpistorasiaan. Jatkojohdot voivat heikentää suorituskykyä ja aiheuttaa häiriöitä.

Toimiiko sovitin eri sähkömittarilla tai sulakkeella?

Sovittimet toimivat samassa sähköpiirissä. Jos mittari tai sulake erottaa piirit, viestintä voi estyä. Kokeile toisessa pistorasiassa samassa piirissä.

Miten säästää energiaa sovittimen kanssa?

Sovitin siirtyy automaattisesti valmiustilaan, kun verkkoliikennettä ei havaita. Virtamerkkivalo vilkkuu hitaasti. Se aktivoituu välittömästi, kun toimintaa havaitaan.

KÄYTTÖOHJE PH3 Tenda

① On suositeltavaa kytkeä jatkojohto seinäpistorasiaan kytkettyyn sovittimeen.

② Sovitinta voidaan käyttää vain pystysuunnassa.

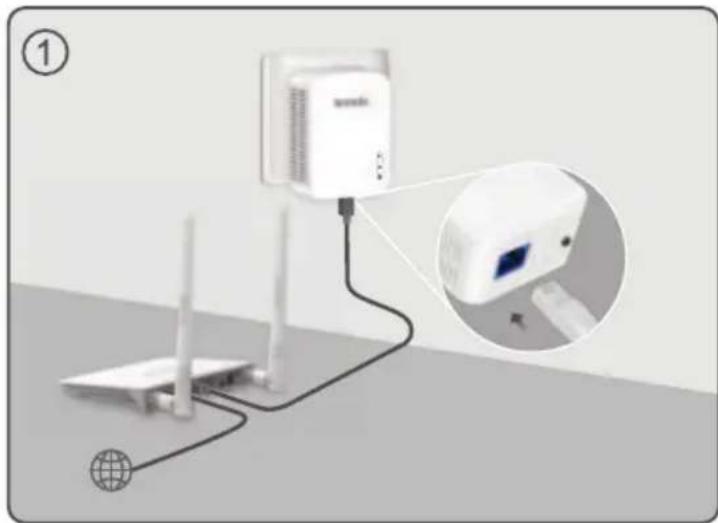

Liitä sovitin reitittimen LAN-porttiin Internet-yhteyttä varten ja liitä se lähellä olevaan seinäpistorasiaan.

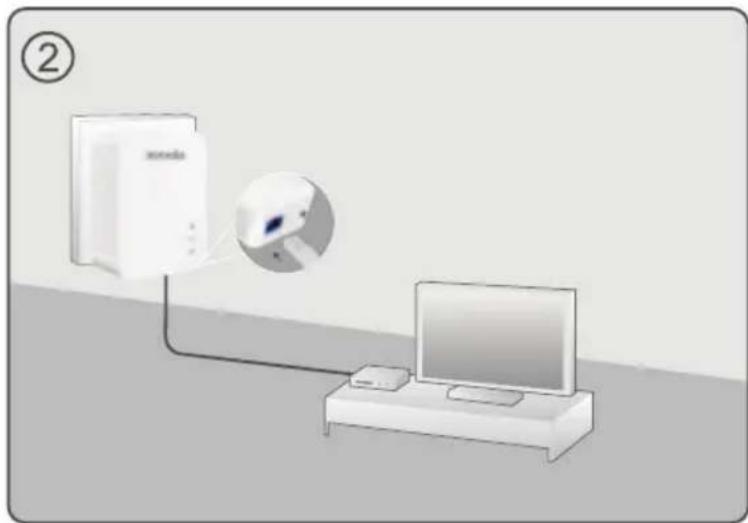

Liitä toinen sovitin langalliseen laitteeseen, kuten digiboksiin, ja liitä se seinäpistorasiaan.

Odota, kunnes kahden sovittimen PLC-merkkivalot palavat tasaisesti.

1. Pidä sovittimen Pair -painiketta painettuna 1 sekunnin ajan, jolloin sovittimen PLC-LED 📂 alkaa vilkkua.
2. Pidä toisen sovittimen Pair -painiketta painettuna 2 minuutin kuluessa 1 sekunnin ajan.

Tarkkaile molempien sovittimien PLC-LED-valoja 📄, kunnes ne syttyvät ja jatkavat palamista.

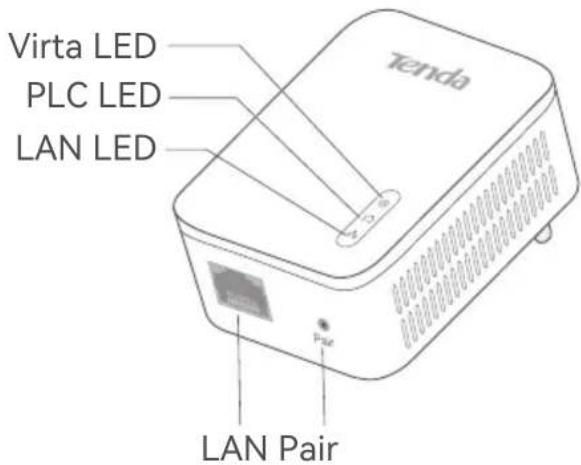

LED Väri Tila Kuvaus
		Vinossa	Laitetta ei ole kytketty virtalähteeseen.
	Vihreä	Kiinteä	Laitteeseen on kytketty virta.
		Hidas vilkkuminen	Laite on virransäästötilassa.
		Vinossa	Laitetta ei ole liitetty pariksi toisen sähkölinjalaitteen kanssa tai se on sammutettu.
	Vihreä	Kiinteä	Laite on kytketty sähköverkkoon.
		Nopea vilkkuminen	Laite muodostaa pariliitoksen powerline-laitteen kanssa.
	Punainen	Kiinteä	Laite on huonossa kunnossa. Yritä vaihtaa toinen seinäpistoke, kunnes LED-merkkivalo muuttuu vihreäksi.
		Vinossa	Ethernet-portista ei löydy Ethernet-kaapelia.
	Vihreä	Kiinteä	Ethernet-kaapeli on kytketty oikein.

Painike Kuvaus
Pair	Aloita pariliitoksen muodostaminen pitämällä sitä painettuna noin 1 sekunnin ajan.
	Pidä sitä painettuna noin 6 sekuntia (virran merkkivalo sammuu ja syttyy sitten uudelleen) palauttaaksesi sovittimen tehdasasetuksiin.

Kysymys 1: En voi käyttää Internetiä asennuksen jälkeen. Mitä minun pitäisi tehdä?

A1: Kokeile seuraavia menetelmiä:

• Varmista, että reititin ja sovittimet on kytketty oikein.
• Varmista, että voit käyttää Internetiä normaalisti yhdistämällä tietokoneesi suoraan reitittimeen tai modeemiin.
• Varmista, että tietokoneesi on asetettu Hae IP-osoite automaattisesti -tilaan.
• Varmista, että sovittimien PLC-merkkivalot palavat tasaisesti vihreinä. Jos ei, nollaa kaikki sovittimet ja yritä uudelleen.
• Varmista, että kaikki sähkölinjasovittimet ovat samassa virtapiirissä.

Kysymys 2: En voi käyttää Internetiä, kun olen suorittanut Suojaa sähköverkkosi-toiminnon. Mitä minun pitäisi tehdä?

A2: Kokeile seuraavia menetelmiä:

• Varmista, että voit käyttää Internetiä, ennen kuin käytät Pair -painiketta suojataksesi sähköverkkosi.
• Varmista, että sovittimien PLC-merkkivalot palavat tasaisesti vihreinä. Jos ei, nollaa kaikki sovittimet ja yhdistä sovittimet uudelleen pariksi Pair -painikkeella.
• Varmista, että kaikki sähkölinjasovittimet ovat samassa virtapiirissä.

Kysymys 3: Sovitin ei saanut yhteyttä sähköverkkoon, kun siirsin sen uuteen paikkaan. Mitä minun pitäisi tehdä?

A3: Kokeile seuraavia menetelmiä:

• Varmista, että kaikki sähkölinjasovittimet ovat samassa virtapiirissä.
• Varmista, että sovittimen PLC-merkkivalo palaa tasaisen vihreänä, ennen kuin siirrät sen uuteen paikkaan.
• Käytä Pair -painiketta liittääksesi se uudelleen toisen sovittimen kanssa sähköverkkoon.

① Strāvas vadu ieteicams savienot ar adapteri, kas pievienots sienas kontaktligzdai.

Hanki tukea ja palveluita

Tekniset tiedot, käyttöoppaat ja lisätietoja löydät tuotesivulta tai palvelusivulta osoitteessa www.tendacn.com. Saatavilla on useita kieliä.

Näet tuotteen nimen ja mallin tuotteen etiketistä.
