Tipo de producto	Adaptador Powerline
Marca	Tenda
Modelo	PH3
Tecnología	Corriente portadora en línea (PLC)
Estándar PLC	HomePlug AV
Velocidad máxima teórica	Hasta 200 Mbps
Puertos	1 puerto Ethernet RJ45 10/100 Mbps
Botones	Botón Pair (emparejamiento / reinicio)
Indicadores LED	Alimentación (encendido/en espera), PLC (red), Ethernet (conexión)
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico	Aproximadamente 2-3 W en funcionamiento, < 1 W en espera
Dimensiones (aproximadamente)	60 × 40 × 30 mm
Peso (aproximadamente)	100 g
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % HR (sin condensación)
Seguridad	Conforme a las normas CE, RoHS
Contenido del embalaje	2 adaptadores Powerline, 2 cables Ethernet, guía de instalación rápida
Función principal	Extender la red Internet a través del cableado eléctrico, plug and play
Instalación	Enchufar en una toma de pared, conectar el cable Ethernet, emparejamiento mediante botón Pair
Compatibilidad	Routers, módems, decodificadores, consolas, cualquier dispositivo con puerto Ethernet; compatible con adaptadores PLC HomePlug AV
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco y suave; no usar productos químicos
Piezas de repuesto y reparabilidad	No reparable por el usuario; contactar al soporte de Tenda para cualquier defecto
Información general	Garantía 2 años, soporte técnico en www.tendacn.com

Preguntas frecuentes - PH3 Tenda

No puedo acceder a Internet después de la instalación. ¿Qué hacer?

Verifique que el router y los adaptadores estén correctamente conectados. Asegúrese de que la computadora obtenga una dirección IP automáticamente. Los indicadores PLC deben estar verdes fijos. Restablezca todos los adaptadores si es necesario.

¿Cómo asegurar la red Powerline?

Presione el botón Pair de un adaptador durante 1 segundo, luego dentro de los 2 minutos, presione el botón Pair del segundo adaptador. Los indicadores PLC parpadean y luego se vuelven verdes fijos, indicando una red segura.

Un adaptador no se conecta después de ser movido. ¿Qué hacer?

Asegúrese de que todos los adaptadores estén en el mismo circuito eléctrico. Antes de mover, verifique que el indicador PLC esté verde fijo. Use el botón Pair para volver a emparejar el adaptador.

¿Cómo restablecer un adaptador Tenda PH3 a los valores de fábrica?

Mantenga presionado el botón Pair durante aproximadamente 6 segundos hasta que el indicador de alimentación se apague y luego se encienda. Se restauran los valores de fábrica.

¿Qué significan los indicadores LED en el adaptador?

El indicador Alimentación está verde fijo en funcionamiento, parpadea lentamente en espera. El indicador PLC está verde fijo si está conectado a la red PLC, parpadea rápidamente durante el emparejamiento. El indicador Ethernet está verde fijo si hay un cable conectado.

¿Puedo usar el adaptador Powerline con un router de otra marca?

Sí, el adaptador es compatible con cualquier router o módem que tenga un puerto Ethernet. No se requiere ninguna configuración especial.

¿Cuántos adaptadores Powerline puedo usar en la misma red?

Puede usar hasta 8 adaptadores en la misma red eléctrica. Cada adaptador debe emparejarse con el botón Pair para asegurar la red.

¿Se reduce la velocidad si el adaptador está enchufado en una regleta?

Se recomienda enchufar el adaptador directamente en una toma de pared. Las regletas pueden reducir el rendimiento y causar interferencias.

¿Funciona el adaptador con un contador eléctrico o un disyuntor diferente?

Los adaptadores funcionan en el mismo circuito eléctrico. Si el contador o el disyuntor separa los circuitos, la comunicación puede bloquearse. Pruebe en un enchufe del mismo circuito.

¿Cómo ahorrar energía con el adaptador?

El adaptador cambia automáticamente al modo de espera cuando no se detecta tráfico de red. El indicador de alimentación parpadea lentamente. Se reactiva instantáneamente en caso de actividad.

MANUAL DE USUARIO PH3 Tenda

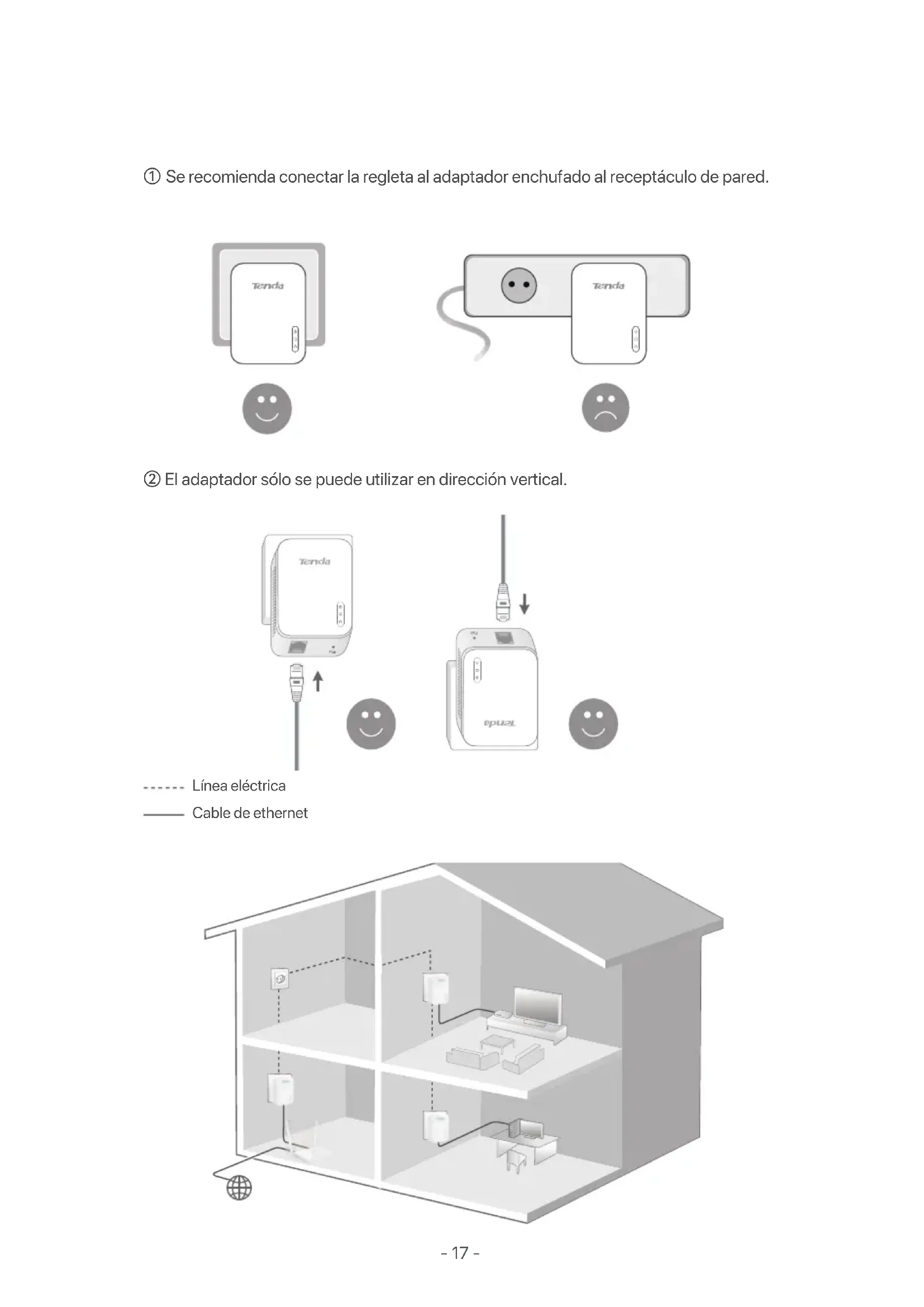

① Se recomienda conectar la regleta al adaptador enchufado al receptáculo de pared.

② El adaptador sólo se puede utilizar en dirección vertical.

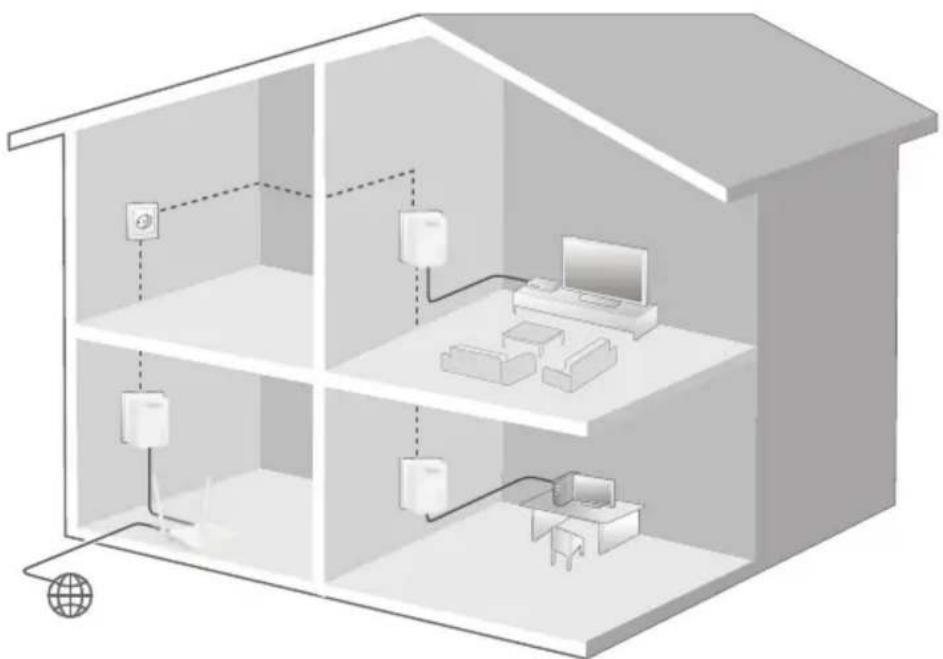

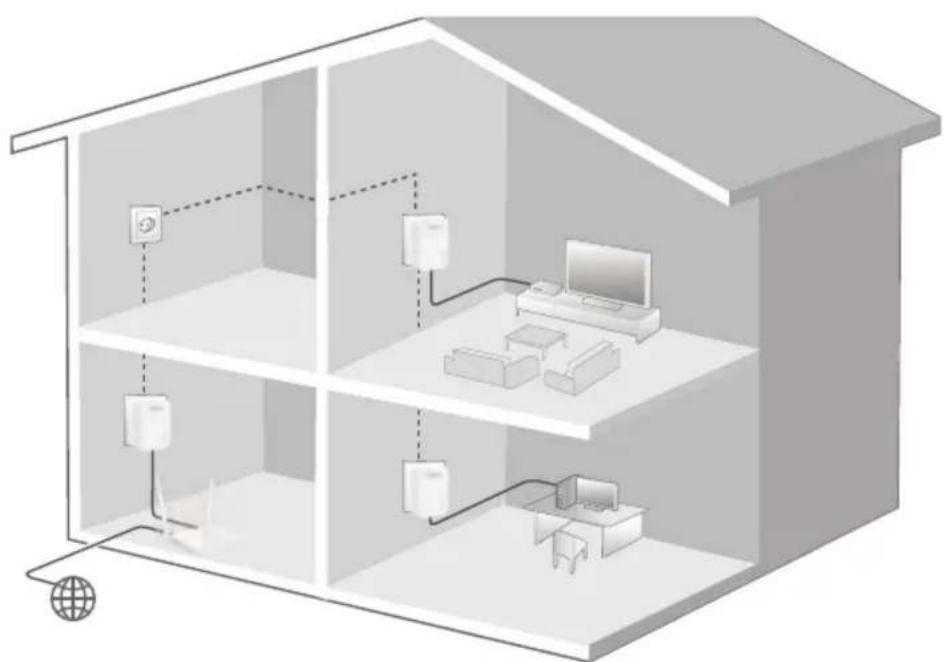

---- Línea eléctrica

— Cable de ethernet

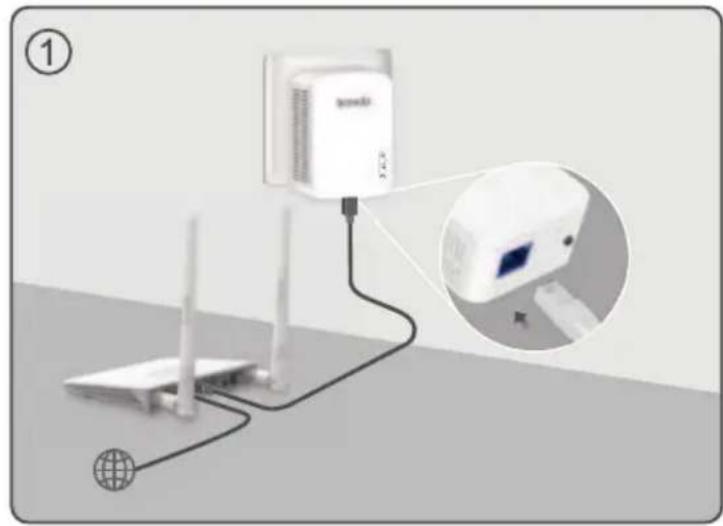

Conecte un adaptador a un puerto LAN de un enrutador para acceder a Internet y conéctelo a un receptáculo de pared cercano.

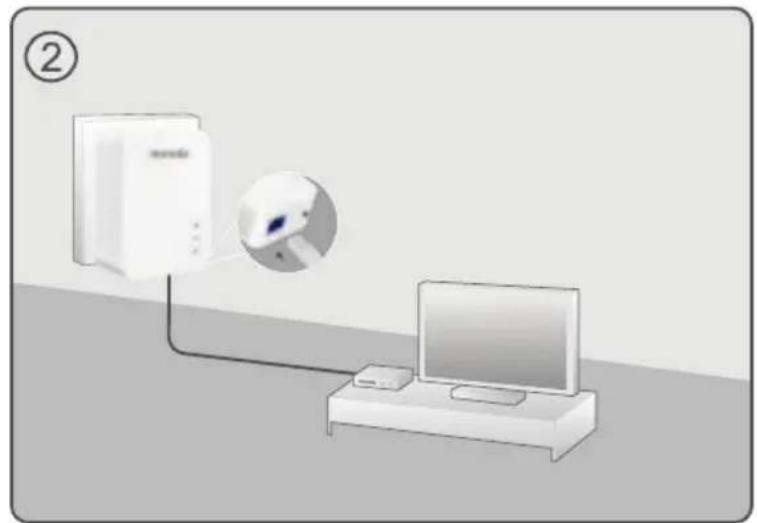

Conecte el otro adaptador a un dispositivo con cable, como un decodificador, y conéctelo a un receptáculo de pared.

Espere hasta que los indicadores LED del PLC de los dos adaptadores se enciendan de forma fija.

1. Mantenga presionado el botón Pair en un adaptador durante 1 segundo y el LED del PLC 📄 en el adaptador comenzará a parpadear.
2. En 2 minutos, mantenga presionado el botón Pair en el otro adaptador durante 1 segundo.

Observe los LED del PLC 📄 en los dos adaptadores hasta que se enciendan y permanezcan encendidos.

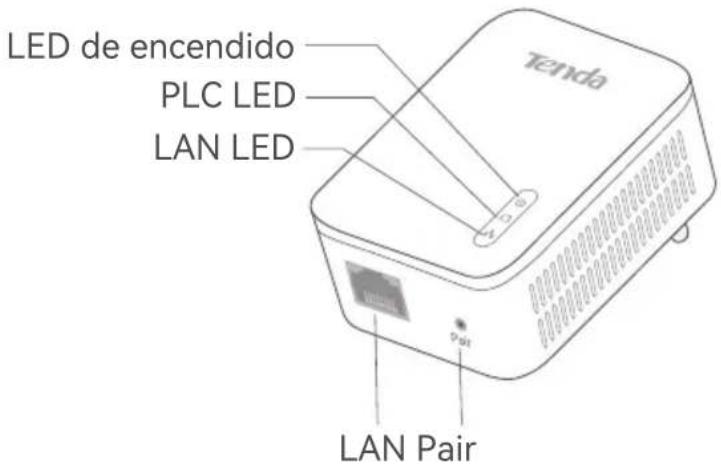

LED Color Estado Descripción
		Apagado	El dispositivo no está conectado a una fuente de alimentación.
	Verde	Sólido encendido	El dispositivo está encendido.
		Parpadeo lento	El dispositivo está en modo de ahorro de energía.
		Apagado	El dispositivo no está emparejado con otro dispositivo de línea eléctrica o está apagado.
	Verde	Sólido encendido	El dispositivo está conectado a una red eléctrica.
		Parpadeo rápido	El dispositivo se está emparejando con un dispositivo de línea eléctrica.
	Rojo	Sólido encendido	El dispositivo está en malas condiciones. Intente cambiar otro receptáculo de pared hasta que el indicador LED se vuelva verde.
		Apagado	No se detecta ningún cable Ethernet en el puerto Ethernet.
	Verde	Sólido encendido	Un cable Ethernet está conectado correctamente.

Botón Descripción
Pair	Manténgalo presionado durante aproximadamente 1 segundo para comenzar a emparejar.
	Manténgalo presionado durante aproximadamente 6 segundos (el LED de encendido se apagará y luego se encenderá nuevamente) para restaurar el adaptador a la configuración de fábrica.

P1: No puedo acceder a Internet después de finalizar la instalación. ¿Qué tengo que hacer?

A1: Pruebe los siguientes métodos:

• Verifique que su enrutador y los adaptadores estén conectados correctamente.
• Verifique que pueda acceder a Internet normalmente conectando su computadora directamente al enrutador o módem.
• Verifique que su computadora esté configurada para Obtener una dirección IP automáticamente.

- Verifique que los LED del PLC 📄 en los adaptadores estén en verde fijo. De lo contrario, reinicie todos los adaptadores y vuelva a intentarlo.

- Verifique que todos los adaptadores de línea eléctrica estén en el mismo circuito eléctrico.

P2: No puedo acceder a Internet después de finalizar las operaciones en Asegure su red Powerline. ¿Qué tengo que hacer?

A2: Pruebe los siguientes métodos:

• Verifique que pueda acceder a Internet antes de usar el botón Pair para proteger su red eléctrica.
• Verifique que los LED del PLC 📄 en los adaptadores estén en verde fijo. De lo contrario, reinicie todos los adaptadores y luego use el botón Pair para emparejar los adaptadores nuevamente.
• Verifique que todos los adaptadores de línea eléctrica estén en el mismo circuito eléctrico.

P3: Un adaptador no pudo conectarse a la red eléctrica después de que lo moví a una nueva ubicación. ¿Qué tengo que hacer?

A3: Pruebe los siguientes métodos:

• Verifique que todos los adaptadores de línea eléctrica estén en el mismo circuito eléctrico.
• Verifique que el LED del PLC 📄 en el adaptador esté verde fijo antes de moverlo a una nueva ubicación.
• Utilice el botón Pair para volver a emparejarlo con otro adaptador en la red powerline.

---- Linha eléctrica

— Cabo Ethernet

Obtenga soporte y servicios

Para obtener especificaciones técnicas, guías de usuario y más información, visite la página del producto o la página del servicio en www.tendacn.com. Varios idiomas están disponibles.

Puede ver el nombre del producto y el modelo en la etiqueta del producto.
