Тип продукт	Адаптер Powerline
Марка	Tenda
Модел	PH3
Технология	Линии за пренос на данни по електрическата мрежа (CPL)
Стандарт CPL	HomePlug AV
Максимална теоретична скорост	До 200 Mbps
Портове	1 Ethernet RJ45 порт 10/100 Mbps
Бутони	Бутон Pair (сдвояване / нулиране)
LED индикатори	Захранване (включено/готовност), PLC (мрежа), Ethernet (връзка)
Захранване	100-240 V AC, 50/60 Hz
Консумация на енергия	Около 2-3 W при работа, < 1 W в готовност
Размери (прибл.)	60 × 40 × 30 mm
Тегло (прибл.)	100 g
Работна температура	0 °C до 40 °C
Работна влажност	10 % до 90 % RH (без кондензация)
Безопасност	Съответства на стандарти CE, RoHS
Съдържание на опаковката	2 Powerline адаптера, 2 Ethernet кабела, бързо ръководство за инсталиране
Основна функция	Разширяване на интернет мрежата чрез електрическото окабеляване, plug and play
Инсталиране	Включете в стенен контакт, свържете Ethernet кабела, сдвояване чрез бутон Pair
Съвместимост	Рутери, модеми, декодери, конзоли, всяко устройство с Ethernet порт; съвместим с HomePlug AV PLC адаптери
Поддръжка и почистване	Изключете преди почистване; използвайте суха мека кърпа; не използвайте химически препарати
Резервни части и ремонтопригодност	Не се ремонтира от потребителя; свържете се с поддръжката на Tenda при дефекти
Обща информация	2 години гаранция, техническа поддръжка на www.tendacn.com

Често задавани въпроси - PH3 Tenda

Не мога да получа достъп до интернет след инсталирането. Какво да правя?

Проверете дали рутерът и адаптерите са правилно свързани. Уверете се, че компютърът получава IP адрес автоматично. PLC индикаторите трябва да са зелени и непрекъснати. Нулирайте всички адаптери, ако е необходимо.

Как да защитя Powerline мрежата?

Натиснете бутона Pair на един адаптер за 1 секунда, след което в рамките на 2 минути натиснете бутона Pair на втория адаптер. PLC индикаторите мигат, след което стават зелени и непрекъснати, което означава защитена мрежа.

Адаптер не се свързва след преместване. Какво да правя?

Уверете се, че всички адаптери са на една и съща електрическа верига. Преди да преместите, проверете дали PLC индикаторът е зелен и непрекъснат. Използвайте бутона Pair, за да сдвоите отново адаптера.

Как да нулирам адаптер Tenda PH3 до фабричните настройки?

Задръжте натиснат бутона Pair за около 6 секунди, докато индикаторът за захранване изгасне и след това светне отново. Фабричните настройки са възстановени.

Какво означават LED индикаторите на адаптера?

Захранване индикаторът е зелен и непрекъснат при работа, мига бавно в готовност. PLC индикаторът е зелен и непрекъснат, ако е свързан към PLC мрежата, мига бързо при сдвояване. Ethernet индикаторът е зелен и непрекъснат, ако е свързан кабел.

Мога ли да използвам Powerline адаптера с рутер от друга марка?

Да, адаптерът е съвместим с всеки рутер или модем, който има Ethernet порт. Не е необходима специална конфигурация.

Колко Powerline адаптера мога да използвам в една и съща мрежа?

Можете да използвате до 8 адаптера на една и съща електрическа верига. Всеки адаптер трябва да бъде сдвоен с бутона Pair, за да се защити мрежата.

Намалява ли скоростта, ако адаптерът е включен в удължител?

Препоръчително е адаптерът да се включи директно в стенен контакт. Удължителите могат да намалят производителността и да причинят смущения.

Работи ли адаптерът с различен електромер или прекъсвач?

Адаптерите работят на една и съща електрическа верига. Ако електромерът или прекъсвачът разделя веригите, комуникацията може да бъде блокирана. Тествайте на контакт от същата верига.

Как да пестя енергия с адаптера?

Адаптерът преминава автоматично в режим на готовност, когато не се открива мрежов трафик. Индикаторът за захранване мига бавно. Активира се моментално при активност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PH3 Tenda

① Препоръчително е да свържете разклонителя към адаптера, включен в стенния контакт.

② Адаптерът може да се използва само във вертикални посоки.

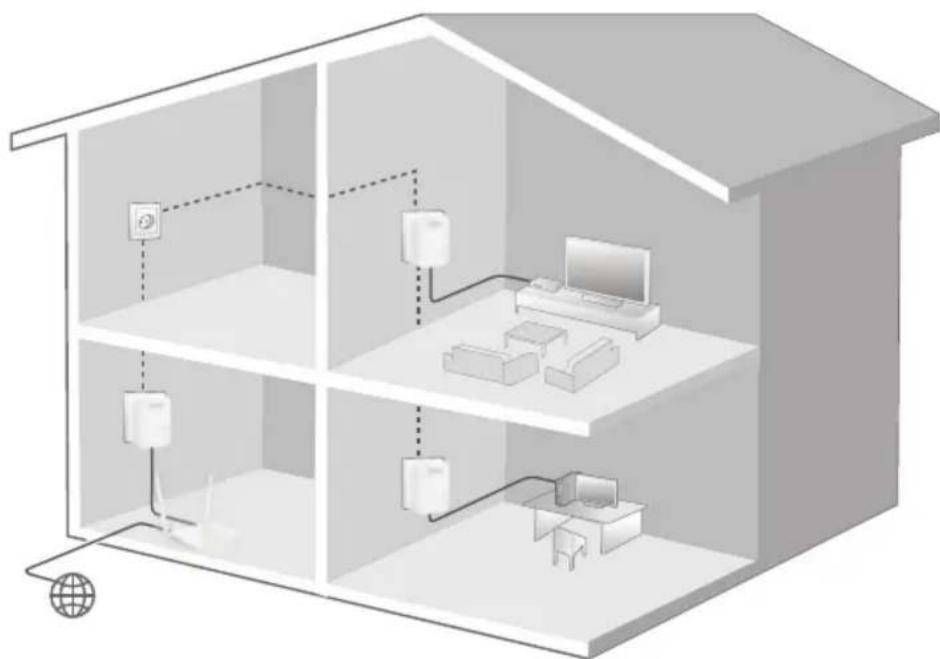

-------- Powerline

— Ethernet кабел

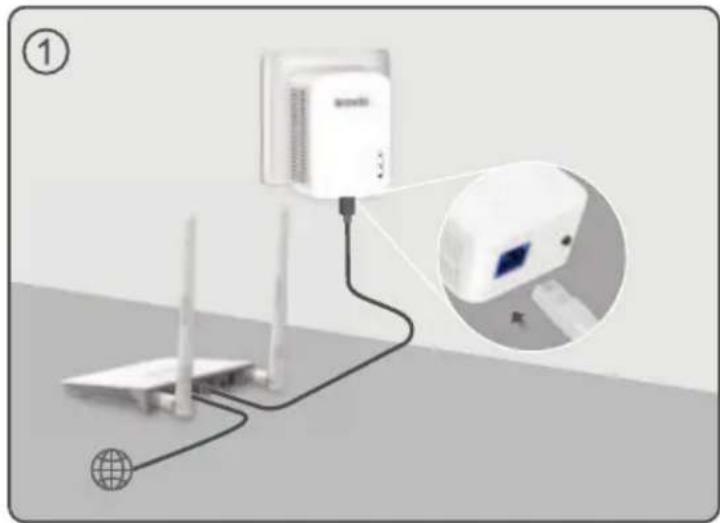

Свържете адаптер към LAN порт на рутер за достъп до интернет и го включете в стенен контакт наблизо.

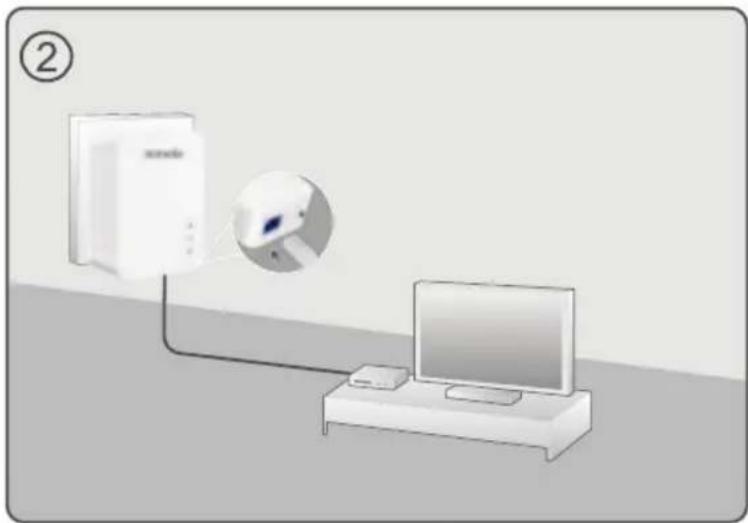

Свържете другия адаптер към кабелно устройство, като приемник, и го включете в стенен контакт.

Изчакайте, докато светодиодните индикатори на PLC на двата адаптера светят постоянно.

1. Задръжте натиснат бутона Pair на адаптера за 1 секунда и PLC светодиодът на адаптера започва да мига.

2. В рамките на 2 минути задръжте бутона Pair на другия адаптер за 1 секунда. Наблюдавайте светодиодите на PLC на двата адаптера, докато светнат и продължат да светят.

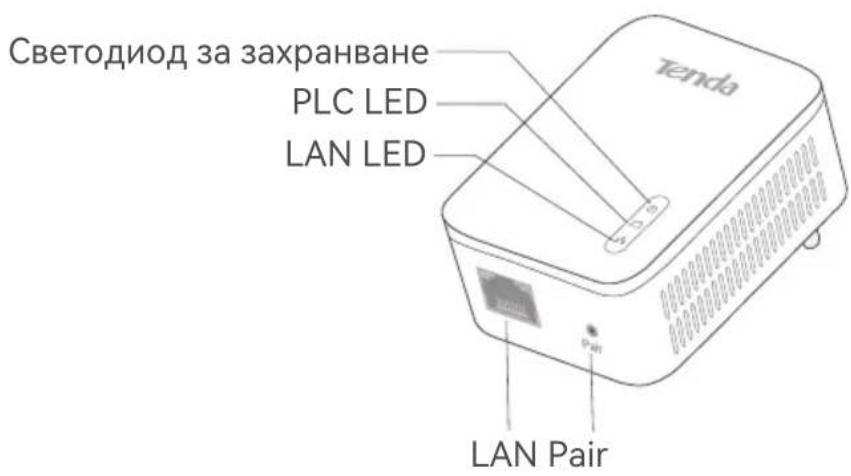

LED Цвят Статус Описание
		Изкл	Устройството не е свързано към захранване.
	Зелено	Стабилен	Устройството е включено.
		Бавно мигане	Устройството е в енергоспестяващ режим.
		Изкл	Устройството не е сдвоено с друго захранващо устройство или е изключено.
	Зелено	Стабилен	Устройството е свързано към електропроводна мрежа.
		Бързо мига	Устройството се сдвоява с захранващо устройство.
	червен	Стабилен	Устройството е в лошо състояние. Опитайте да смените друг стенен съд, докато LED индикаторът стане зелен.
		Изкл	Не е открит Ethernet кабел на Ethernet порта.
	Зелено	Стабилен	Ethernet кабельт е свързан правилно.

Бутон Описание
Pair	Задръжте го натиснат за около 1 секунда, за да започнете сдвояването.
	Задръжте го натиснат за около 6 секунди (светодиодът за захранване ще се изключи и след това ще се включи отново), за да възстановите фабричните настройки на адаптера.

Въпрос 1: Не мога да вляза в интернет след завършване на инсталацията. Какво трябва да направя?

A1: Опитайте следните методи:

• Проверете дали вашият рутер и адаптерите са свързани правилно.
• Проверете дали имате нормален достъп до интернет, като свържете компютъра си директно към рутера или модема.
• Проверете дали вашият компютър е настроен на Автоматично получаване на IP адрес.

- Уверете се, че PLC светодиодите на адаптерите светят непрекъснато в зелено. Ако не, нулирайте всички адаптери и опитайте отново.

- Проверете дали всички захранващи адаптери са в една и съща електрическа верига.

Въпрос 2: Не мога да вляза в интернет, след като завърша операциите в Защитете вашата Powerline мрежа. Какво трябва да направя?

A2: Опитайте следните методи:

• Уверете се, че имате достъп до интернет, преди да използвате бутона Pair, за да защитите вашата захранваща мрежа.
• Уверете се, че PLC светодиодите на адаптерите светят непрекъснато в зелено. Ако не, нулирайте всички адаптери и след това използвайте бутона Pair, за да сдвоите адаптерите отново.
• Проверете дали всички захранващи адаптери са в една и съща електрическа верига.

Въпрос 3: Адаптерът не успя да се свърже към електропроводната мрежа, след като го преместих на ново място. Какво трябва да направя?

A3: Опитайте следните методи:

• Проверете дали всички захранващи адаптери са в една и съща електрическа верига.
• Уверете се, че PLC светодиодът на адаптера свети постоянно зелено, преди да го преместите на ново място.
• Използвайте бутона Pair, за да го сдвоите отново с друг адаптер в захранващата мрежа.

Получете поддръжка и услуги

За технически спецификации, ръководства за потребителя и повече информация, моля, посетете продуктовата страница или страницата за услуги на www.tendacn.com. Налични са множество езици.

Можете да видите името и модела на продукта на етикета на продукта.
