PH3 - Powerline adaptér Tenda - Bezplatný návod k obsluze

Typ produktu	Powerline adaptér
Značka	Tenda
Model	PH3
Technologie	Powerline (PLC)
Norma PLC	HomePlug AV
Maximální teoretická rychlost	Až 200 Mb/s
Porty	1 port Ethernet RJ45 10/100 Mb/s
Tlačítka	Tlačítko Pair (párování / reset)
LED indikátory	Napájení (zapnuto/pohotovostní), PLC (síť), Ethernet (připojení)
Napájení	100-240 V AC, 50/60 Hz
Spotřeba energie	Přibližně 2-3 W v provozu, < 1 W v pohotovostním režimu
Rozměry (přibl.)	60 × 40 × 30 mm
Hmotnost (přibl.)	100 g
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	10 % až 90 % RV (bez kondenzace)
Bezpečnost	V souladu s normami CE, RoHS
Obsah balení	2 Powerline adaptéry, 2 Ethernet kabely, rychlý průvodce instalací
Hlavní funkce	Rozšíření internetové sítě pomocí elektrického vedení, plug and play
Instalace	Zapojte do zásuvky, připojte Ethernet kabel, párování pomocí tlačítka Pair
Kompatibilita	Routery, modemy, set-top boxy, konzole, všechna zařízení s Ethernet portem; kompatibilní s HomePlug AV adaptéry
Údržba a čištění	Před čištěním odpojte; použijte suchý měkký hadřík; nepoužívejte chemické prostředky
Náhradní díly a opravitelnost	Uživatel neopravitelný; v případě závady kontaktujte podporu Tenda
Obecné informace	Záruka 2 roky, technická podpora na www.tendacn.com

Často kladené otázky - PH3 Tenda

Po instalaci se nemohu připojit k internetu. Co dělat?

Zkontrolujte, zda jsou router a adaptéry správně připojeny. Ujistěte se, že počítač získává IP adresu automaticky. LED PLC by měla svítit zeleně. V případě potřeby resetujte všechny adaptéry.

Jak zabezpečit Powerline síť?

Stiskněte tlačítko Pair na jednom adaptéru po dobu 1 sekundy, poté do 2 minut stiskněte tlačítko Pair na druhém adaptéru. LED PLC bliká a poté se rozsvítí zeleně, což značí zabezpečenou síť.

Adaptér se po přesunu nepřipojuje. Co dělat?

Ujistěte se, že všechny adaptéry jsou na stejném elektrickém okruhu. Před přesunem zkontrolujte, zda LED PLC svítí zeleně. Použijte tlačítko Pair pro opětovné spárování adaptéru.

Jak resetovat adaptér Tenda PH3 do továrního nastavení?

Podržte tlačítko Pair po dobu asi 6 sekund, dokud LED napájení nezhasne a poté se znovu nerozsvítí. Tovární nastavení je obnoveno.

Co znamenají LED indikátory na adaptéru?

LED Napájení svítí zeleně při provozu, pomalu bliká v pohotovostním režimu. LED PLC svítí zeleně, pokud je připojena k PLC síti, rychle bliká při párování. LED Ethernet svítí zeleně, pokud je připojen kabel.

Mohu použít Powerline adaptér s routerem jiné značky?

Ano, adaptér je kompatibilní s jakýmkoli routerem nebo modemem s portem Ethernet. Není vyžadována žádná speciální konfigurace.

Kolik Powerline adaptérů mohu použít ve stejné síti?

Můžete použít až 8 adaptérů na stejné elektrické síti. Každý adaptér musí být spárován tlačítkem Pair pro zabezpečení sítě.

Klesne rychlost, pokud je adaptér zapojen do prodlužovacího kabelu?

Doporučuje se zapojit adaptér přímo do nástěnné zásuvky. Prodlužovací kabely mohou snížit výkon a způsobit rušení.

Funguje adaptér s elektroměrem nebo jističem na jiném okruhu?

Adaptéry fungují na stejném elektrickém okruhu. Pokud elektroměr nebo jistič odděluje okruhy, komunikace může být blokována. Vyzkoušejte na zásuvce stejného okruhu.

Jak ušetřit energii s adaptérem?

Adaptér automaticky přechází do pohotovostního režimu, když není detekován žádný síťový provoz. LED napájení pomalu bliká. Při aktivitě se okamžitě probudí.

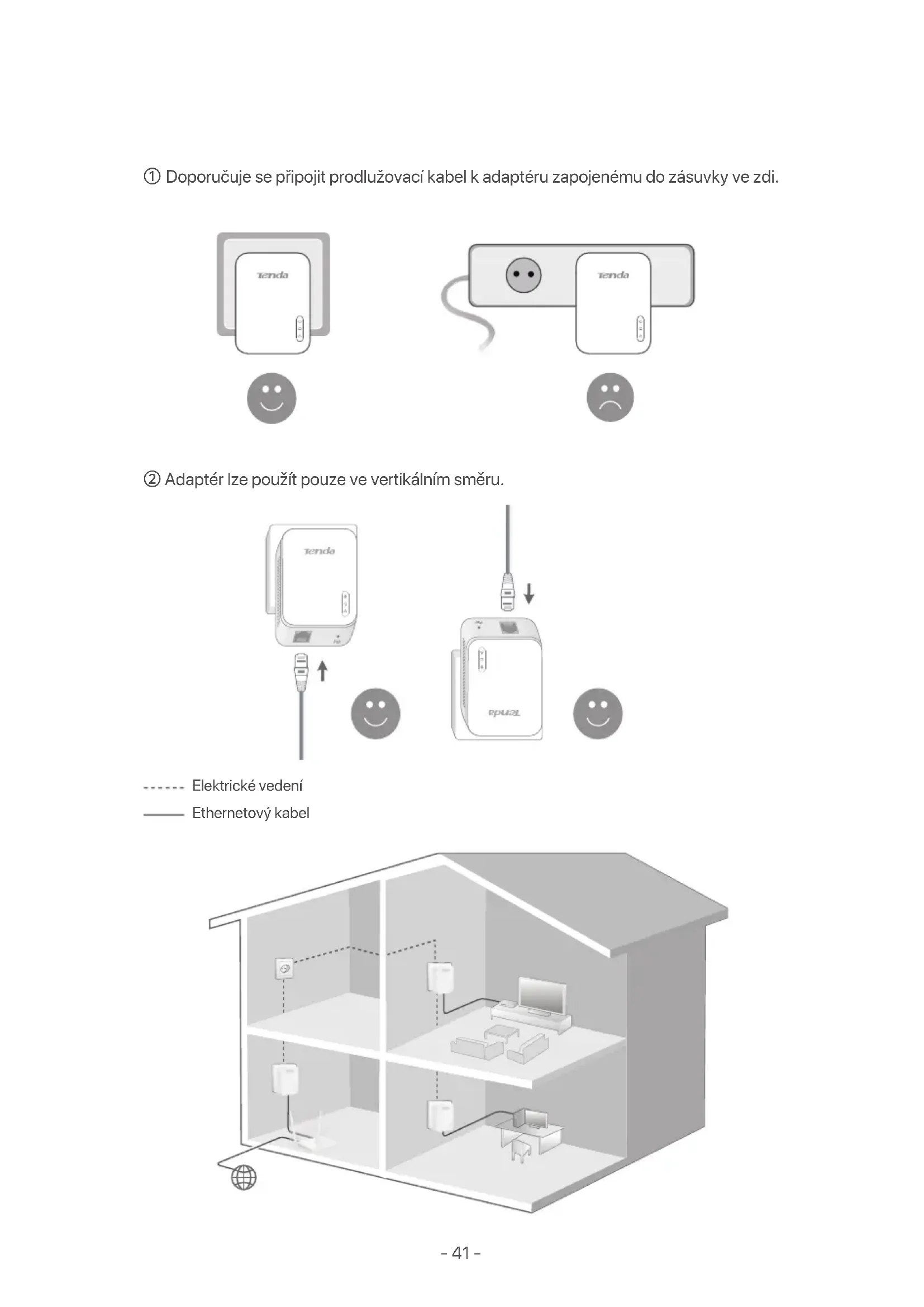

NÁVOD K OBSLUZE PH3 Tenda

① Doporučuje se připojit prodlužovací kabel k adaptéru zapojenému do zásuvky ve zdi.

② Adaptér Ize použít pouze ve vertikálním směru.

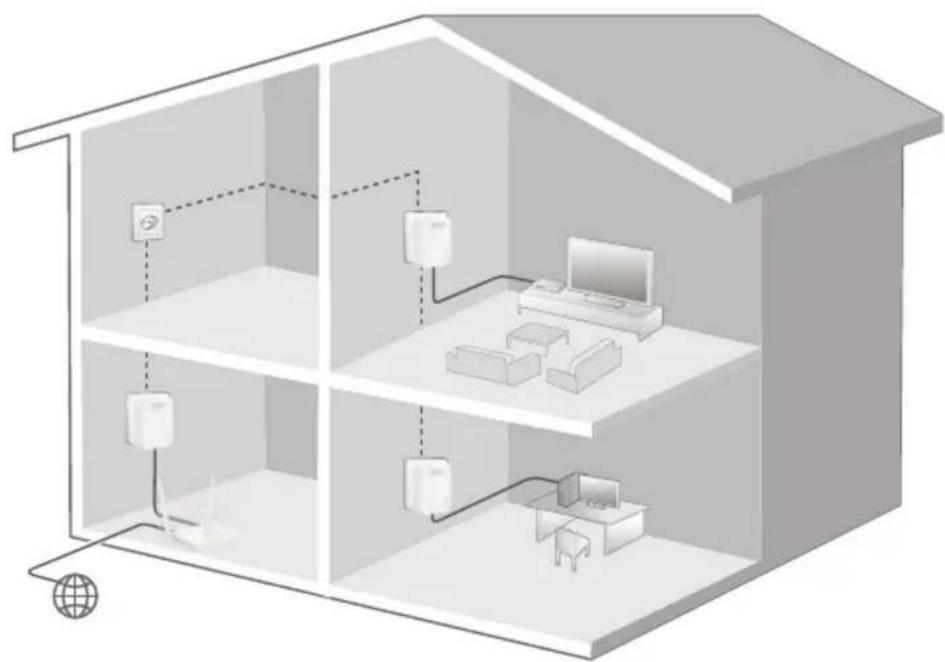

---- Elektrické vedení
— Ethernetový kabel

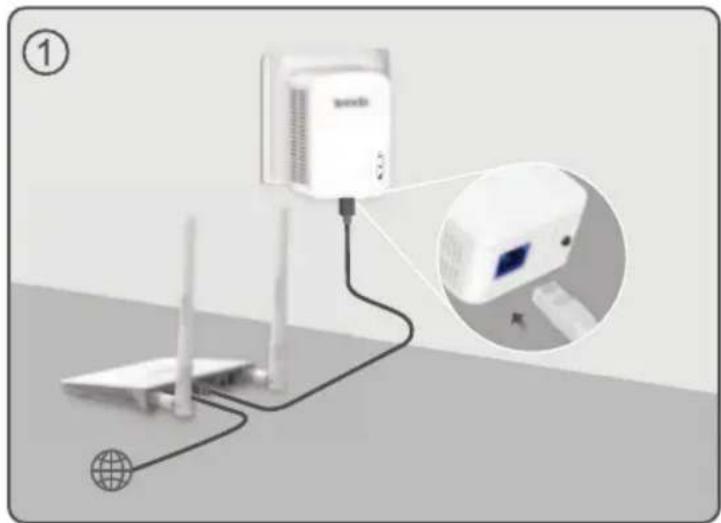

Připojte adaptér k portu LAN routeru pro přístup k internetu a zapojte jej do blízké zásuvky ve zdi.

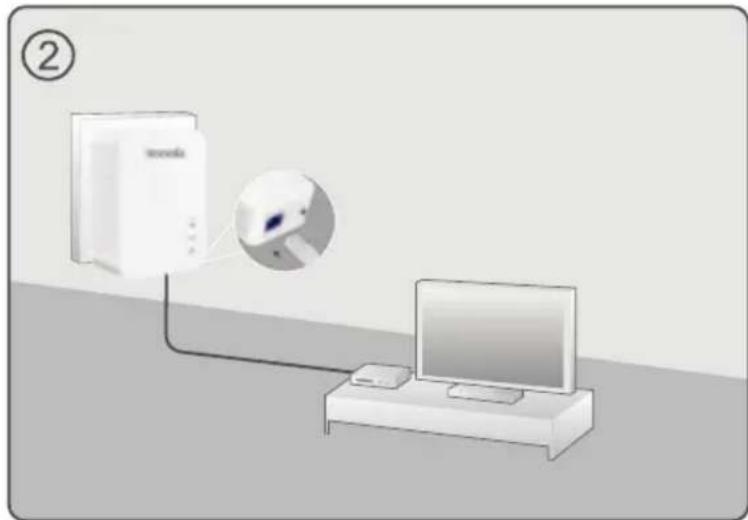

Připojte druhý adaptér k kabelovému zařízení, jako je set-top box, a zapojte jej do zásuvky ve zdi.

Počkejte, dokud se LED indikátory PLC dvou adaptérů nerozsvítí.

1. Podržte tlačítko Pair na adaptéru po dobu 1 sekundy a LED dioda PLC na adaptéru začne blikat.
2. Do 2 minut podržte tlačítko Pair na druhém adaptéru po dobu 1 sekundy. Sledujte LED diody PLC 📄na dvou adaptérech, dokud se nerozsvítí a nezůstanou svítit.

LED Barva Postavení Popis
		Vypnuto	Zařízení není připojeno ke zdroji napájení.
	Zelená	Svítí trvale	Zařízení je zapnuto.
		Pomalé blikání	Zařízení je v úsporném režimu.
		Vypnuto	Zařízení není spárováno s jiným zařízením powerline nebo je vypnuté.
	Zelená	Svítí trvale	Zařízení je připojeno k elektrické síti.
		Rychlé blikání	Zařízení se spáruje se zařízením powerline.
	Červené	Svítí trvale	Zařízení je ve špatném stavu. Zkuste vyměnit jinou nástěnnou zásuvku, dokud se indikátor LED nerozsvítí zeleně.
		Vypnuto	Na portu Ethernet nebyl zjištěn žádný ethernetový kabel.
	Zelená	Svítí trvale	Ethernetový kabel je správně připojen.

Knoflík Popis
Pair	Podržte jej asi 1 sekundu pro zahájení párování.
	Podržte jej asi 6 sekund (kontrolka napájení zhasne a poté se znovu rozsvítí), abyste obnovili tovární nastavení adaptéru.

Q1: Po dokončení instalace se nemohu připojit k internetu. Co bych měl dělat?

A1: Vyzkoušejte následující metody:

• Ověřte, zda jsou váš router a adapté správně připojeny.
• Ověřte, že máte normální přístup k internetu připojením počítače přímo k routeru nebo modemu.
• Ověřte, zda je váš počítač nastaven na automatické získávání IP adresy.
• Ověřte, že LED diody PLC 📂 na adaptérech svítí zeleně. Pokud ne, resetujte všechny adaptéry a zkuste to znovu.
• Ověřte, že všechny adaptéry powerline jsou na stejném elektrickém obvodu.

Q2: Nemohu se připojit k internetu po dokončení operací v Zabezpečte svou sit' Powerline. Co bych měl dělat?

A2: Vyzkoušejte následující metody:

• Před použitím tlačítka Pair k zabezpečení sítě powerline ověřte, že máte přístup k internetu.
• Ověřte, že LED diody PLC 📄 na adaptérech svítí zeleně. Pokud ne, resetujte všechny adaptéry a poté pomocí tlačítka Pair adaptéry znovu spárujte.
• Ověřte, že všechny adaptéry powerline jsou na stejném elektrickém obvodu.

Q3: Adaptér se nepodařilo připojit k síti powerline poté, co jsem jej přesunul na nové místo. Co bych měl dělat?

A3: Vyzkoušejte následující metody:

• Ověřte, že všechny adaptéry powerline jsou na stejném elektrickém obvodu.
• Než adaptér přemístíte na nové místo, ověřte, že indikátor LED 📄 na PLC svítí zeleně.
• Pomocí tlačítka Pair jej znovu spárujte s jiným adaptérem v síti powerline.

① Odporúča sa pripojit' predlžovací kábel k adaptéru zapojenému do nástennej zásuvky.

Získejte podporu a služby

Technické specifikace, uživatelské příručky a další informace naleznete na produktové nebo servisní stránce www.tendacn.com. K dispozici je více jazyků.

Název a model produktu můžete vidět na štítku produktu.
