Produkta tips	Powerline adapteris
Zīmols	Tenda
Modelis	PH3
Tehnoloģija	Līnijas strāva (CPL)
CPL standarts	HomePlug AV
Teorētiskais maksimālais datu pārraides ātrums	Līdz 200 Mbps
Porti	1 Ethernet RJ45 ports 10/100 Mbps
Pogas	Poga Pair (savienošana / atiestatīšana)
LED indikatori	Barošana (ieslēgts/gatavības režīms), PLC (tīkls), Ethernet (savienojums)
Barošana	100-240 V AC, 50/60 Hz
Enerģijas patēriņš	Apmēram 2-3 W darbības laikā, < 1 W gaidīšanas režīmā
Izmēri (apt.)	60 × 40 × 30 mm
Svars (apt.)	100 g
Darba temperatūra	0 °C līdz 40 °C
Darba mitrums	10 % līdz 90 % RH (bez kondensācijas)
Drošība	Atbilst CE, RoHS standartiem
Iepakojuma saturs	2 Powerline adapteri, 2 Ethernet kabeļi, ātrās uzstādīšanas rokasgrāmata
Galvenā funkcija	Paplašināt interneta tīklu caur elektroinstalāciju, plug and play
Uzstādīšana	Pievienot sienas kontaktligzdai, savienot Ethernet kabeli, savienošana, izmantojot Pair pogu
Saderība	Maršrutētāji, modemi, uztvērēji, konsoles, jebkura ierīce ar Ethernet portu; saderīgs ar HomePlug AV CPL adapteriem
Apkope un tīrīšana	Atvienot pirms tīrīšanas; izmantot sausu un mīkstu drāniņu; neizmantot ķīmiskos līdzekļus
Rezerves daļas un remontējamība	Nav lietotāja remontējams; sazināties ar Tenda atbalstu defektu gadījumā
Vispārīga informācija	2 gadu garantija, tehniskais atbalsts vietnē www.tendacn.com

Bieži uzdotie jautājumi - PH3 Tenda

Pēc uzstādīšanas nevaru piekļūt internetam. Ko darīt?

Pārbaudiet, vai maršrutētājs un adapteri ir pareizi savienoti. Pārliecinieties, ka dators automātiski iegūst IP adresi. PLC indikatoriem jābūt zaļiem un nepārtrauktiem. Ja nepieciešams, atiestatiet visus adapterus.

Kā nodrošināt Powerline tīkla drošību?

Nospiediet viena adaptera Pair pogu 1 sekundi, pēc tam 2 minūšu laikā nospiediet otrā adaptera Pair pogu. PLC indikatori mirgos, pēc tam kļūs zaļi un nepārtraukti, norādot uz drošu tīklu.

Pēc pārvietošanas adapteris neizveido savienojumu. Ko darīt?

Pārliecinieties, vai visi adapteri atrodas vienā elektriskajā ķēdē. Pirms pārvietošanas pārbaudiet, vai PLC indikators ir zaļš un nepārtraukts. Izmantojiet Pair pogu, lai atkārtoti savienotu adapteri.

Kā atiestatīt Tenda PH3 adapteri uz rūpnīcas iestatījumiem?

Turiet nospiestu Pair pogu apmēram 6 sekundes, līdz barošanas indikators nodziest un atkal iedegas. Rūpnīcas iestatījumi tiek atjaunoti.

Ko nozīmē LED indikatori uz adaptera?

Barošanas indikators ir zaļš un nepārtraukts, kad tas ir ieslēgts, lēnām mirgo gaidīšanas režīmā. PLC indikators ir zaļš un nepārtraukts, ja ir izveidots savienojums ar CPL tīklu, ātri mirgo savienošanas laikā. Ethernet indikators ir zaļš un nepārtraukts, ja ir pievienots kabelis.

Vai es varu izmantot Powerline adapteri ar cita zīmola maršrutētāju?

Jā, adapteris ir saderīgs ar jebkuru maršrutētāju vai modemu, kuram ir Ethernet ports. Nav nepieciešama īpaša konfigurācija.

Cik Powerline adapterus es varu izmantot vienā tīklā?

Jūs varat izmantot līdz 8 adapteriem vienā elektriskajā tīklā. Katrs adapteris jāsavieno ar Pair pogu, lai nodrošinātu tīkla drošību.

Vai datu pārraides ātrums samazinās, ja adapteris ir pievienots pagarinātājam?

Ieteicams adapteri pievienot tieši sienas kontaktligzdai. Pagarinātāji var samazināt veiktspēju un izraisīt traucējumus.

Vai adapteris darbojas ar atšķirīgu elektroskaitītāju vai automātisko slēdzi?

Adapteri darbojas vienā elektriskajā ķēdē. Ja skaitītājs vai automātiskais slēdzis atdala ķēdes, saziņa var tikt bloķēta. Pārbaudiet uz tās pašas ķēdes kontaktligzdas.

Kā ietaupīt enerģiju ar adapteri?

Adapteris automātiski pārslēdzas gaidīšanas režīmā, kad netiek konstatēta tīkla trafika. Barošanas indikators lēnām mirgo. Tas acumirklī aktivizējas atpakaļ, kad ir aktivitāte.

LIETOŠANAS INSTRUKCIJA PH3 Tenda

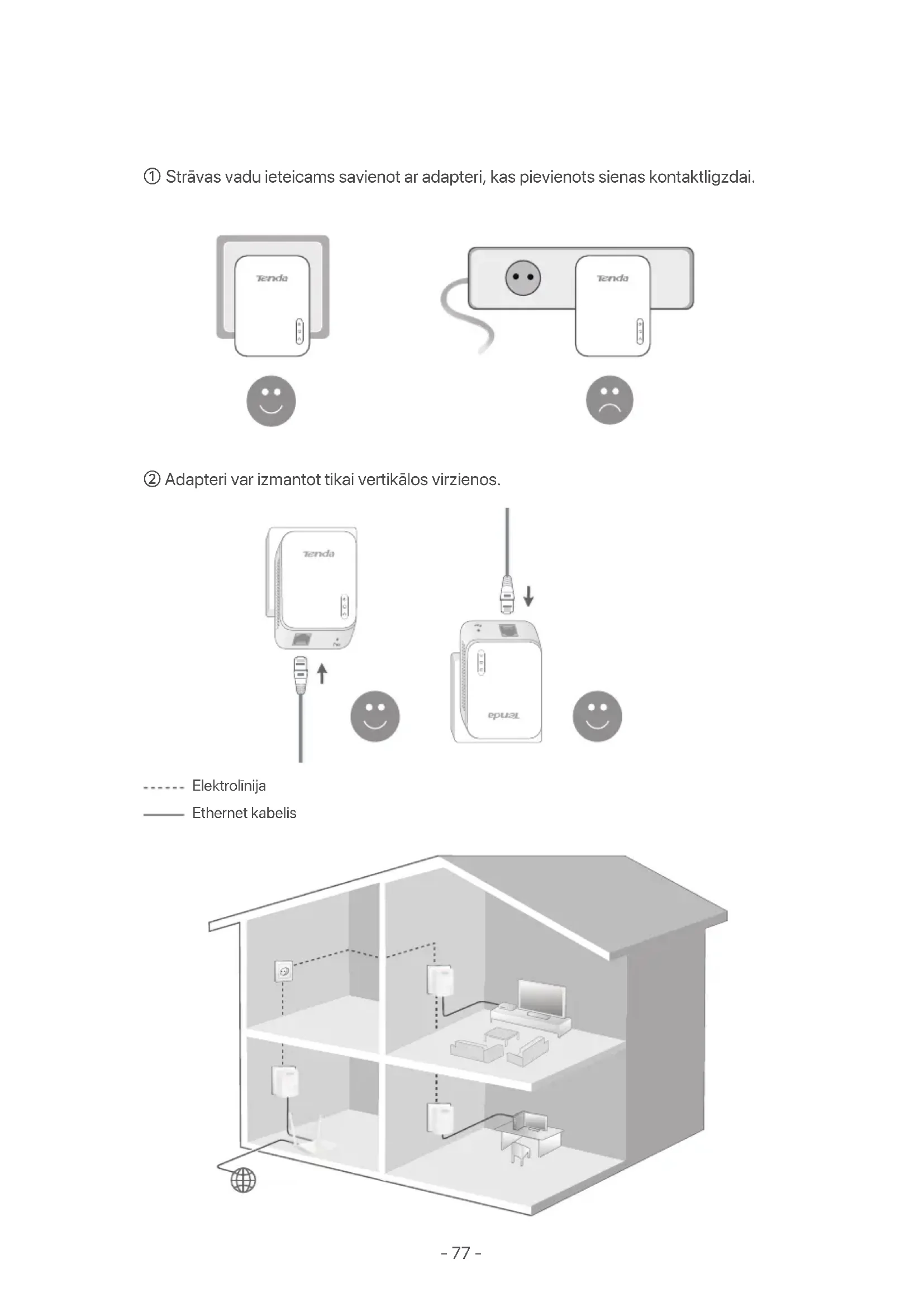

② Adapteri var izmantot tikai vertikālos virzienos.

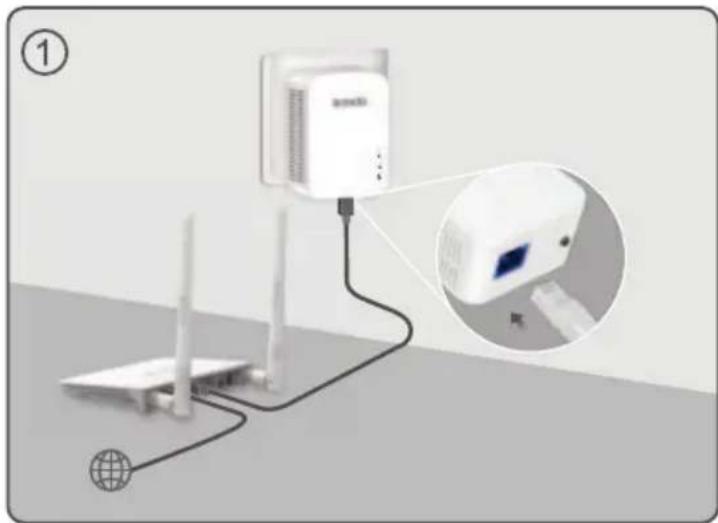

Pievienojiet adapteri maršrutētāja LAN portam, lai pieklūtu internetam, un pievienojiet to tuvumā esošajā sienas kontaktligzdā.

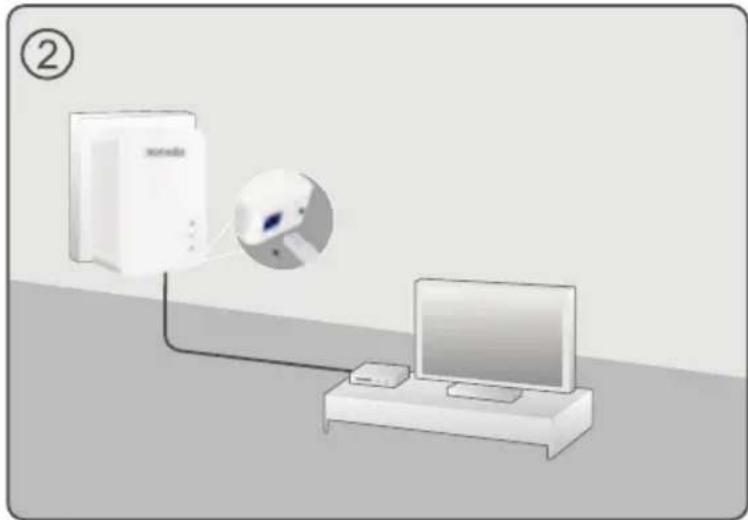

Pievienojiet otru adapteri vadu ierīcei, piemēram, televizora pierīcei, un pievienojiet to sienas kontaktligzdai.

Pagaidiet, līdz nepārtraukti iedegas abu adapteru PLC LED indikatori

1. Turiet nospiestu adaptera pogu Pair 1 sekundi, un adaptera PLC gaismas diode sāks mirgot.

1. 2 minūšu laikā 1 sekundi turiet nospiestu otra adaptera pogu Pair.

levērojiet PLC gaismas diodes luz diviem adapteriem, līdz tās iedegas un turpina degt.

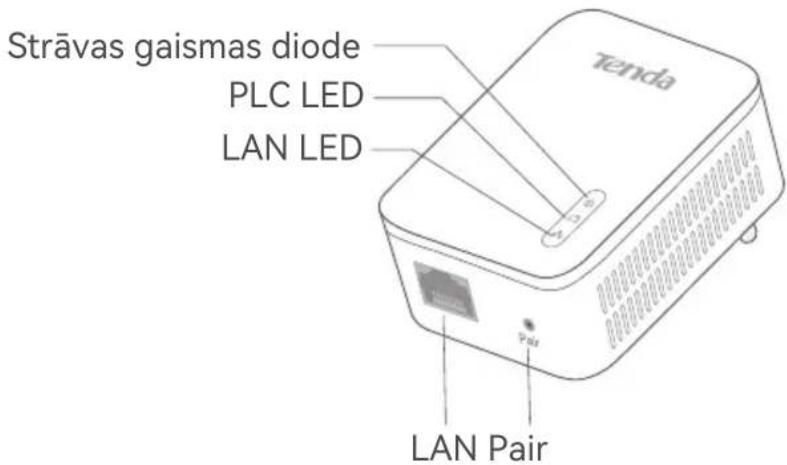

LED Krāsa Status Apraksts
		Izslēgts	Ierīce nav pievienota barošanas avotam.
	Zaļš	Ciets	Ierīce ir ieslēgta.
		Lēni mirgo	Ierīce ir energijas taupišanas režimā.
		Izslēgts	Ierīce nav savienota pārī ar citu elektrolīnijas ierīci vai ir izslēgta.
	Zaļš	Ciets	Ierīce ir pievienota elektropārvades tīklam.
		Ātri mirgo	Ierīce tiek savienota pārī ar elektrolīnijas ierīci.
	Sarkans	Ciets	Ierīce ir sliktā stāvoklī. Mēģiniet nomainīt citu sienas kontaktligzdu, līdz LED indikators klūst zaļš.
		Izslēgts	Ethernet portā netiek atklāts Ethernet kabelis.
	Zaļš	Ciets	Ethernet kabelis ir pievienots pareizi.

Poga Apraksts
Pair	Turiet to nospiestu apmēram 1 sekundi, lai sāktu savienošanu pārī.
	Turiet to nospiestu apmēram 6 sekundes (barošanas gaismas diode tiks izslēgta un pēc tam atkal ieslēgta), lai atjaunotu adaptera rūpnīcas iestatījumus.

Q1: Es nevaru pieklüt internetam pēc instalēšanas pabeigšanas. Ko man darit?

A1: lzmēginiet šādas metodes:

• Pārbaudiet, vai maršrutētājs un adapteri ir pareizi pievienoti.
• Pārbaudiet, vai varat normāli pieklūt internetam, savienojot datoru tieši ar maršrutētāju vai modemu.
• Pārbaudiet, vai jūsu dators ir iestatīts uz Automātiski iegūt IP adresi.
• Pārbaudiet, vai PLC gaismas diodes 📄 uz adapteriem deg nepārtraukti zaļā krāsā. Ja nē, atiestatiet visus adapterus un mēģiniet vēlreiz.
• Pārbaudiet, vai visi elektropārvades līnijas adapteri ir vienā elektriskā kēdē.

Q2: Es nevaru pieklüt internetam pēc Nodrošiniet savu elektrolinijas tiklu darbību pabeigšanas. Ko man darit?

A2: Izmēginiet šādas metodes:

• Pärbaudiet, vai varat pieklüt internetam, pirms izmantojat pogu Pair, lai nodrošinātu elektrolīnijas tiklu.
• Pārbaudiet, vai PLC gaismas diodes 📄 uz adapteriem deg nepārtraukti zaļā krāsā. Ja nē, atiestatiet visus adapterus un pēc tam izmantojiet pogu Pair, lai vēlreiz savienotu adapterus.
• Pārbaudiet, vai visi elektropārvades līnijas adapteri ir vienā elektriskā kēdē.

Q3. Adapterim neizdevās izveidot savienojumu ar elektrolīnijas tīklu pēc tam, kad es to pārvietoju uz jaunu vietu. Ko man darīt?

A3: Izmēginiet šādas metodes:

• Pārbaudiet, vai visi elektropārvades līnijas adapteri ir vienā elektriskā kēdē.
• Pirms adaptera pārvietošanas uz jaunu vietu pārbaudiet, vai adaptera PLC gaismas diode deg nepārtraukti zalā krāsā.
• Izmantojiet pogu Pair, lai to vēlreiz savienotu pārī ar citu adapteri elektrolīnijas tīklā.

Lai iegūtu tehniskās specifikācijas, lietotāja rokasgrāmatas un vairāk informācijas, lūdzu, apmeklējiet produkta lapu vai servisa lapu vietnē www.tendacn.com. Ir pieejamas vairākas valodas.

Produkta nosaukumu un modeli varat redzēt uz produkta etiketes.
