PH3 - Adaptateur Powerline Tenda - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Powerline
Marque	Tenda
Modèle	PH3
Technologie	Courant porteur en ligne (CPL)
Norme CPL	HomePlug AV
Débit maximal théorique	Jusqu'à 200 Mbps
Ports	1 port Ethernet RJ45 10/100 Mbps
Boutons	Bouton Pair (appairage / réinitialisation)
Indicateurs LED	Alimentation (marche/veille), PLC (réseau), Ethernet (connexion)
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	Environ 2-3 W en fonctionnement, < 1 W en veille
Dimensions (approx.)	60 × 40 × 30 mm
Poids (approx.)	100 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Sécurité	Conforme aux normes CE, RoHS
Contenu de l'emballage	2 adaptateurs Powerline, 2 câbles Ethernet, guide d'installation rapide
Fonction principale	Étendre le réseau Internet via le câblage électrique, plug and play
Installation	Brancher sur une prise murale, connecter le câble Ethernet, appairage via bouton Pair
Compatibilité	Routeurs, modems, décodeurs, consoles, tout appareil avec port Ethernet ; compatible avec les adaptateurs CPL HomePlug AV
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le support Tenda pour tout défaut
Informations générales	Garantie 2 ans, support technique sur www.tendacn.com

FOIRE AUX QUESTIONS - PH3 Tenda

Je ne parviens pas à accéder à Internet après l'installation. Que faire ?

Vérifiez que le routeur et les adaptateurs sont correctement connectés. Assurez-vous que l'ordinateur obtient une adresse IP automatiquement. Les voyants PLC doivent être verts fixes. Réinitialisez tous les adaptateurs si nécessaire.

Comment sécuriser le réseau Powerline ?

Appuyez sur le bouton Pair d'un adaptateur pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton Pair du second adaptateur. Les voyants PLC clignotent puis deviennent verts fixes, indiquant un réseau sécurisé.

Un adaptateur ne se connecte pas après avoir été déplacé. Que faire ?

Assurez-vous que tous les adaptateurs sont sur le même circuit électrique. Avant de déplacer, vérifiez que le voyant PLC est vert fixe. Utilisez le bouton Pair pour recoupler l'adaptateur.

Comment réinitialiser un adaptateur Tenda PH3 aux paramètres d'usine ?

Maintenez enfoncé le bouton Pair pendant environ 6 secondes jusqu'à ce que le voyant d'alimentation s'éteigne puis se rallume. Les paramètres d'usine sont restaurés.

Que signifient les voyants LED sur l'adaptateur ?

Le voyant Alimentation est vert fixe en marche, clignote lentement en veille. Le voyant PLC est vert fixe si connecté au réseau CPL, clignote rapidement lors de l'appairage. Le voyant Ethernet est vert fixe si un câble est connecté.

Puis-je utiliser l'adaptateur Powerline avec un routeur d'une autre marque ?

Oui, l'adaptateur est compatible avec tout routeur ou modem disposant d'un port Ethernet. Aucune configuration spéciale n'est requise.

Combien d'adaptateurs Powerline puis-je utiliser sur le même réseau ?

Vous pouvez utiliser jusqu'à 8 adaptateurs sur le même réseau électrique. Chaque adaptateur doit être appairé avec le bouton Pair pour sécuriser le réseau.

Le débit est-il réduit si l'adaptateur est branché sur une multiprise ?

Il est recommandé de brancher l'adaptateur directement sur une prise murale. Les multiprises peuvent réduire les performances et causer des interférences.

L'adaptateur fonctionne-t-il avec un compteur électrique ou un disjoncteur différent ?

Les adaptateurs fonctionnent sur le même circuit électrique. Si le compteur ou le disjoncteur sépare les circuits, la communication peut être bloquée. Testez sur une prise du même circuit.

Comment économiser de l'énergie avec l'adaptateur ?

L'adaptateur passe automatiquement en mode veille lorsqu'aucun trafic réseau n'est détecté. Le voyant d'alimentation clignote lentement. Il se réactive instantanément en cas d'activité.

MODE D'EMPLOI PH3 Tenda

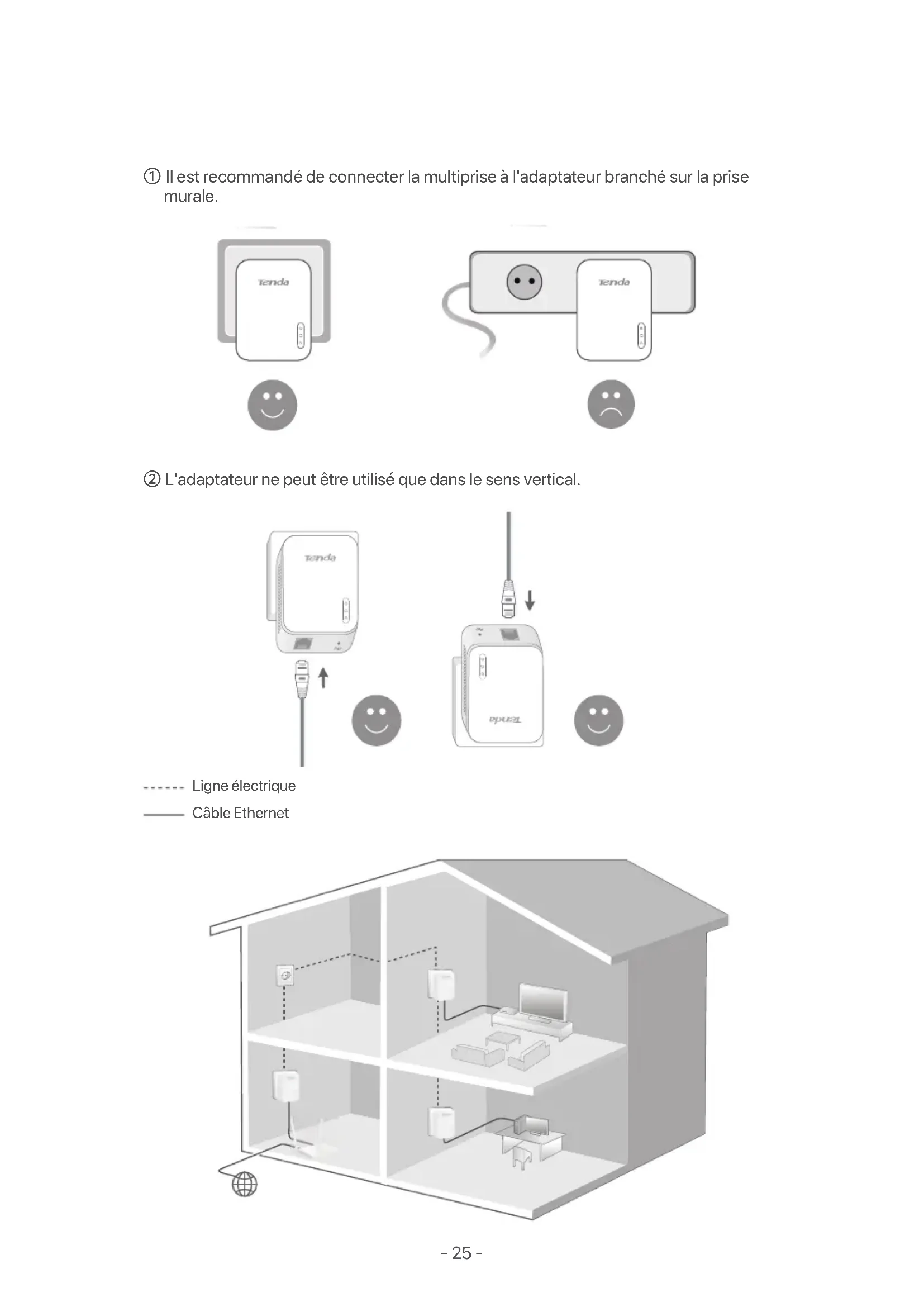

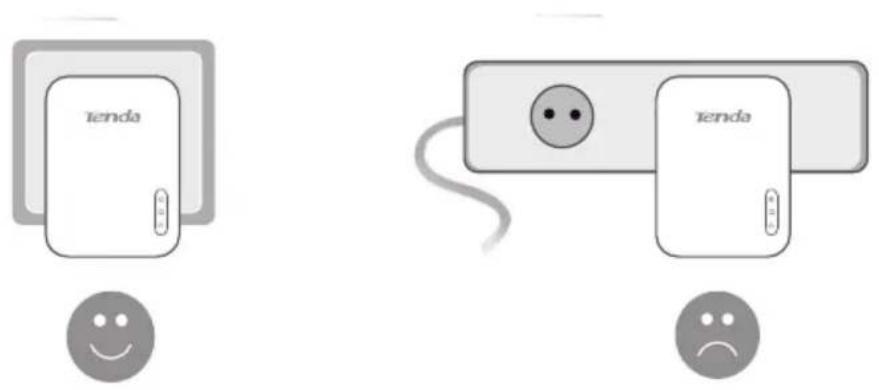

① Il est recommandé de connecter la multiprise à l'adaptateur branché sur la prise murale.

② L'adaptateur ne peut être utilisé que dans le sens vertical.

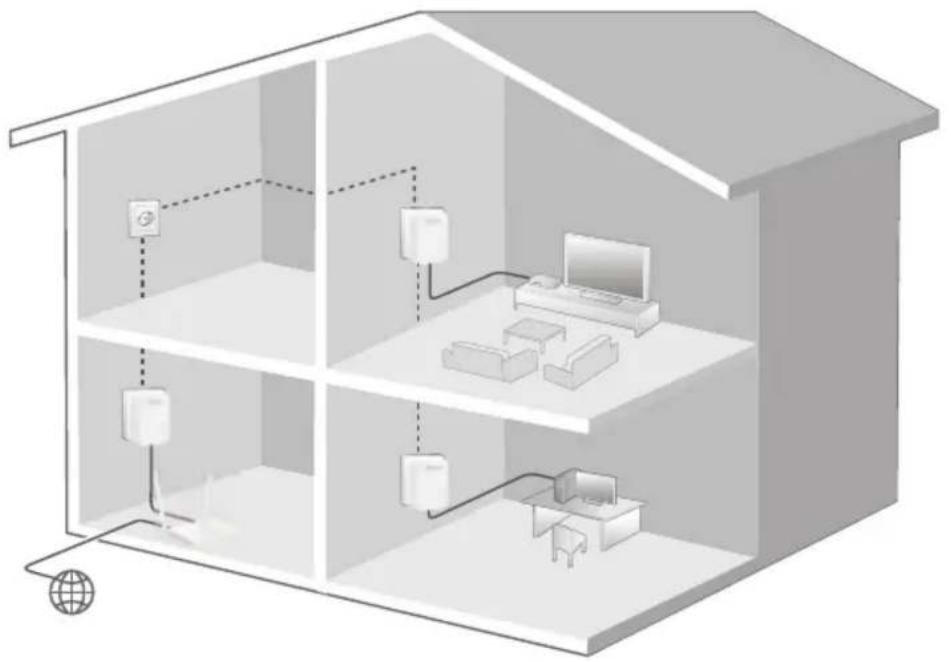

---- Ligne électrique
Câble Ethernet

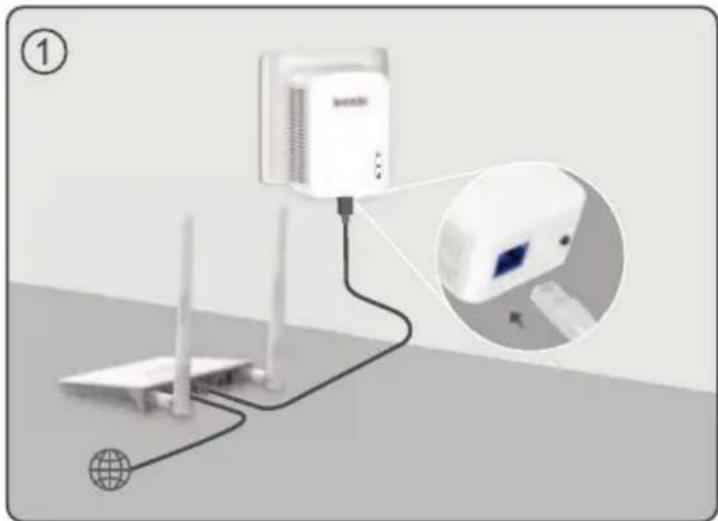

Connectez un adaptateur à un port LAN d'un routeur pour accéder à Internet et branchez-le sur une prise murale à proximité.

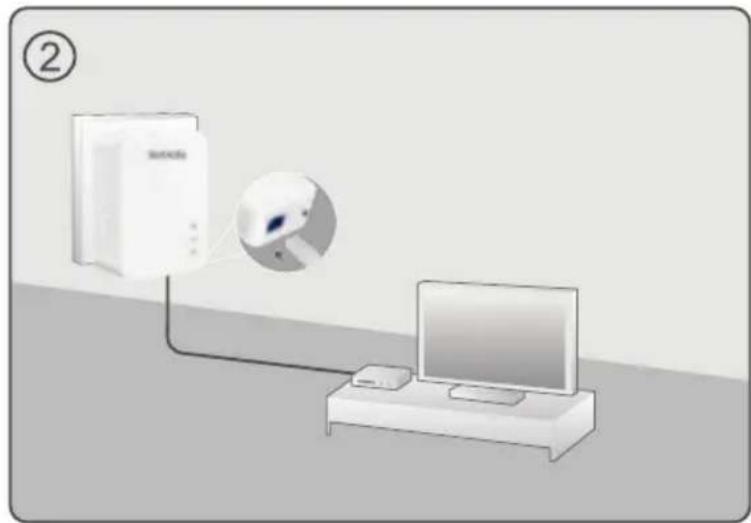

Connectez l'autre adaptateur à un appareil filaire tel qu'un décodeur et branchez-le à une prise murale.

Attendez que les voyants LED de l'automate des deux adaptateurs s'allument en continu.

1. Maintenez enfoncé le bouton Pair d'un adaptateur pendant 1 seconde et le voyant PLC de l'adaptateur commence à clignoter.
2. Dans les 2 minutes, maintenez enfoncé le bouton Pair de l'autre adaptateur pendant 1 seconde.

Observez les voyants PLC 📄 sur les deux adaptateurs jusqu'à ce qu'ils s'allument et restent allumés.

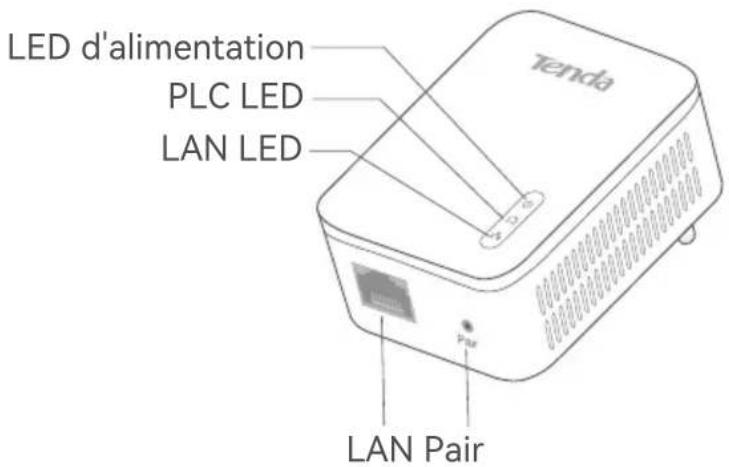

LED Couleur Statut	Description
	Désactivé	L'appareil n'est pas connecté à une alimentation électrique.
	Solide sur	L'appareil est sous tension.
	Clignotement lent	L'appareil est en mode d'économie d'énergie.
	Désactivé	L'appareil n'est pas couplé à un autre appareil CPL ou est éteint.
	Solide sur	L'appareil est connecté à un réseau CPL.
	Clignotement rapide	L'appareil est en cours de couplage avec un appareil CPL.
	Rouge	Solide sur
	Désactivé	Aucun câble Ethernet n'est détecté sur le port Ethernet.
	Solide sur	Un câble Ethernet est correctement connecté.

Botão Description
Pair	Maintenez-le enfoncé pendant environ 1 seconde pour démarrer l'appairage.
	Maintenez-le enfoncé pendant environ 6 secondes (le voyant d'alimentation s'éteindra puis se rallumera) pour restaurer l'adaptateur aux paramètres d'usine.

Q1 : Je ne parviens pas à accéder à Internet une fois l'installation terminée. Que dois-je faire?

A1: Essayez les méthodes suivantes :

• Vérifiez que votre routeur et les adaptateurs sont correctement connectés.
• Vérifiez que vous pouvez accéder normalement à Internet en connectant votre ordinateur directement au routeur ou au modem.
• Vérifiez que votre ordinateur a été configuré pour obtenir une adresse IP automatiquement.
• Vérifiez que les voyants PLC 📂 sur les adaptateurs sont verts fixes. Sinon, réinitialisez tous les adaptateurs et réessayez.
• Vérifiez que tous les adaptateurs CPL sont sur le même circuit électrique.

Q2 : Je ne parviens pas à accéder à Internet après avoir terminé les opérations dans Sécurisez votre réseau CPL. Que dois-je faire?

A2: Essayez les méthodes suivantes :

• Vérifiez que vous pouvez accéder à Internet avant d'utiliser le bouton Pair pour sécuriser votre réseau CPL.
• Vérifiez que les voyants PLC 📂 sur les adaptateurs sont verts fixes. Sinon, réinitialisez tous les adaptateurs, puis utilisez le bouton Pair pour coupler à nouveau les adaptateurs.
• Vérifiez que tous les adaptateurs CPL sont sur le même circuit électrique.

Q3 : Un adaptateur n'a pas réussi à se connecter au réseau CPL après l'avoir déplacé vers un nouvel emplacement. Que dois-je faire?

A3: Essayez les méthodes suivantes :

• Vérifiez que tous les adaptateurs CPL sont sur le même circuit électrique.
• Vérifiez que le voyant PLC 📋 sur l'adaptateur est vert fixe avant de le déplacer vers un nouvel emplacement.
• Utilisez le bouton Pair pour le coupler à nouveau avec un autre adaptateur du réseau CPL.

Obtenir de l'aide et des services

Pour les spécifications techniques, les guides d'utilisation et plus d'informations, veuillez visiter la page du produit ou la page de service sur www.tendacn.com. Plusieurs langues sont disponibles. Vous pouvez voir le nom et le modèle du produit sur l'étiquette du produit.
