Gaminio tipas	Powerline adapteris
Prekės ženklas	Tenda
Modelis	PH3
Technologija	Elektros laidų ryšys (CPL)
CPL standartas	HomePlug AV
Maksimalus teorinis greitis	Iki 200 Mbps
Prievadai	1 Ethernet RJ45 10/100 Mbps prievadas
Mygtukai	Pair mygtukas (susiejimui / atstatymui)
LED indikatoriai	Maitinimas (įjungta/ budėjimas), PLC (tinklas), Ethernet (ryšys)
Maitinimas	100-240 V AC, 50/60 Hz
Elektros energijos sąnaudos	Apie 2-3 W veikimo metu, < 1 W budėjimo režime
Matmenys (apytiksliai)	60 × 40 × 30 mm
Svoris (apytiksliai)	100 g
Darbinė temperatūra	0 °C iki 40 °C
Darbinė drėgmė	10 % iki 90 % RH (be kondensato)
Sauga	Atitinka CE, RoHS standartus
Pakuotės turinys	2 Powerline adapteriai, 2 Ethernet kabeliai, greitas diegimo vadovas
Pagrindinė funkcija	Išplėsti interneto tinklą per elektros laidus, plug and play
Diegimas	Įkišti į sieninį lizdą, prijungti Ethernet kabelį, susiejimas per Pair mygtuką
Suderinamumas	Maršrutizatoriai, modemai, dekoderiai, konsolės, bet koks įrenginys su Ethernet prievadu; suderinamas su HomePlug AV CPL adapteriais
Priežiūra ir valymas	Prieš valymą atjunkite; naudokite sausą, minkštą šluostę; nenaudokite chemikalų
Atsarginės dalys ir taisomumas	Vartotojas negali taisyti; dėl gedimų kreipkitės į Tenda pagalbos tarnybą
Bendra informacija	2 metų garantija, techninė pagalba www.tendacn.com

Dažnai užduodami klausimai - PH3 Tenda

Po diegimo negaliu prisijungti prie interneto. Ką daryti?

Patikrinkite, ar maršrutizatorius ir adapteriai yra tinkamai prijungti. Įsitikinkite, kad kompiuteris automatiškai gauna IP adresą. PLC indikatoriai turi šviesti žaliai nuolat. Jei reikia, atstatykite visus adapterius.

Kaip apsaugoti Powerline tinklą?

Paspauskite vieno adapterio Pair mygtuką 1 sekundei, tada per 2 minutes paspauskite antro adapterio Pair mygtuką. PLC indikatoriai mirksi, tada tampa žaliai nuolatiniai, rodydami apsaugotą tinklą.

Adapteris neprisijungia perkėlus. Ką daryti?

Įsitikinkite, kad visi adapteriai yra toje pačioje elektros grandinėje. Prieš perkeldami patikrinkite, ar PLC indikatorius šviečia žaliai nuolat. Naudokite Pair mygtuką, kad adapterį vėl susietumėte.

Kaip atstatyti Tenda PH3 adapterį į gamyklinius nustatymus?

Laikykite nuspaudę Pair mygtuką maždaug 6 sekundes, kol maitinimo indikatorius užges ir vėl užsidegs. Gamykliniai nustatymai atstatomi.

Ką reiškia LED indikatoriai ant adapterio?

Maitinimo indikatorius: žaliai nuolat – veikia, lėtai mirksi – budėjimo režimas. PLC indikatorius: žaliai nuolat – prijungtas prie CPL tinklo, greitai mirksi – susiejimo metu. Ethernet indikatorius: žaliai nuolat – prijungtas kabelis.

Ar galiu naudoti Powerline adapterį su kitos markės maršrutizatoriumi?

Taip, adapteris suderinamas su bet kokiu maršrutizatoriumi ar modemu, turinčiu Ethernet prievadą. Specialių konfigūracijų nereikia.

Kiek Powerline adapterių galiu naudoti tame pačiame tinkle?

Galite naudoti iki 8 adapterių tame pačiame elektros tinkle. Kiekvienas adapteris turi būti susietas su Pair mygtuku, kad tinklas būtų apsaugotas.

Ar greitis sumažėja, jei adapteris įjungtas į daugialypį lizdą?

Rekomenduojama adapterį jungti tiesiai į sieninį lizdą. Daugialypiai lizdai gali sumažinti našumą ir sukelti trikdžius.

Ar adapteris veikia su skirtingu elektros skaitikliu ar grandinės pertraukikliu?

Adapteriai veikia toje pačioje elektros grandinėje. Jei skaitiklis ar pertraukiklis atskiria grandines, ryšys gali būti blokuojamas. Išbandykite tos pačios grandinės lizde.

Kaip taupyti energiją naudojant adapterį?

Adapteris automatiškai pereina į budėjimo režimą, kai neaptinkamas tinklo srautas. Maitinimo indikatorius lėtai mirksi. Jis akimirksniu suaktyvėja, kai atsiranda veiklos.

NAUDOJIMO INSTRUKCIJA PH3 Tenda

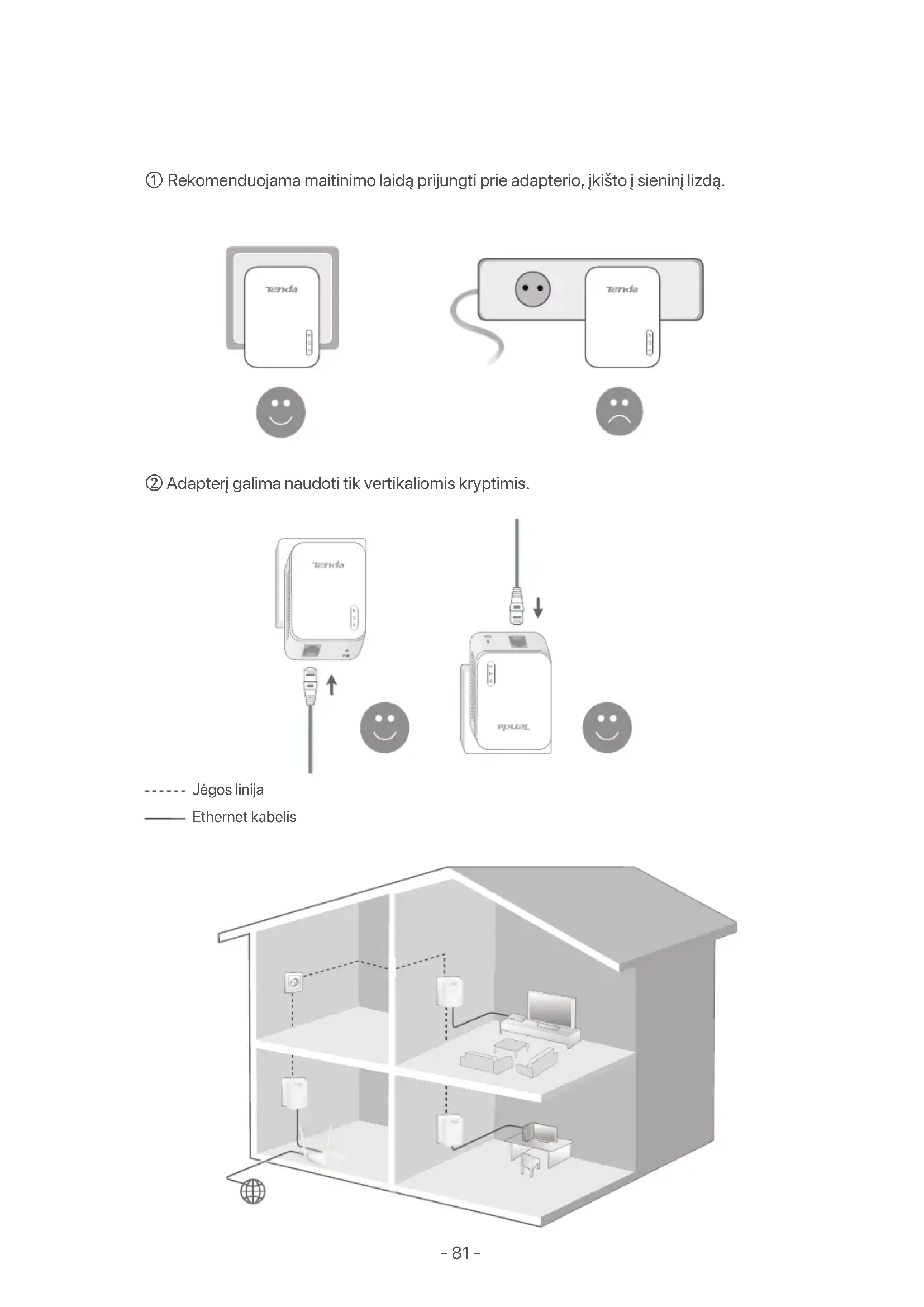

① Rekomenduojama maitinimo laidą prijungti prie adapterio, jkišto i sieninį lizdą.

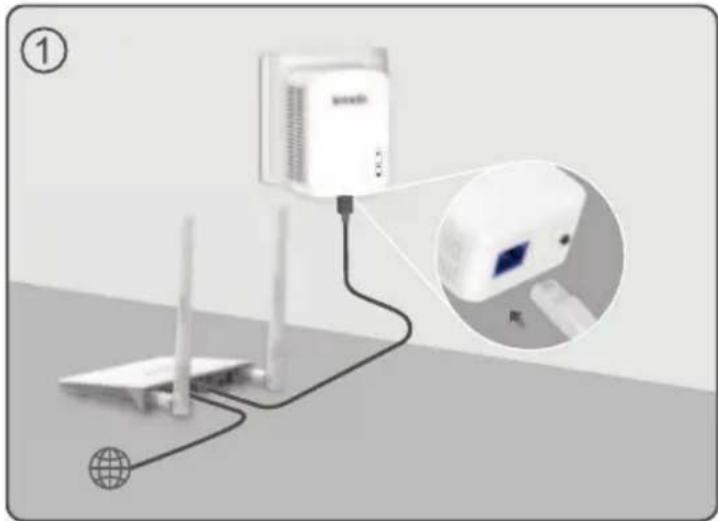

Prijunkite adapteri prie maršrutizatoriaus LAN prievado, kad galėtumėte pasiekti internetą, ir jjunkite jį i netoliese esantį sieninį lizdą.

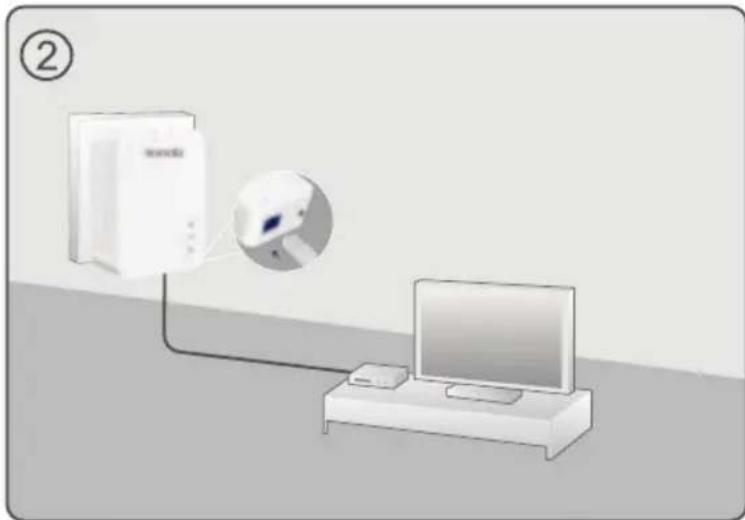

Kitą adapterį prijunkite prie laidinio įrenginio, pvz., priedėlio, ir prijunkite jį prie sieninio lizdo.

Palaukite, kol nuolat užsidegs dviejų adapterių PLC LED indikatoriai

1. 1 sekundę palaikykite nuspaudę adapterio mygtuką Pair, ir adapterio PLC šviesos diodas 📄 pradės mirksėti.
2. Per 2 minutes 1 sekundę palaikykite nuspaudę kito adapterio mygtuką Pair. Stebėkite PLC šviesos diodus ant dviejų adapterių, kol jie užsidegs ir užsidegs.

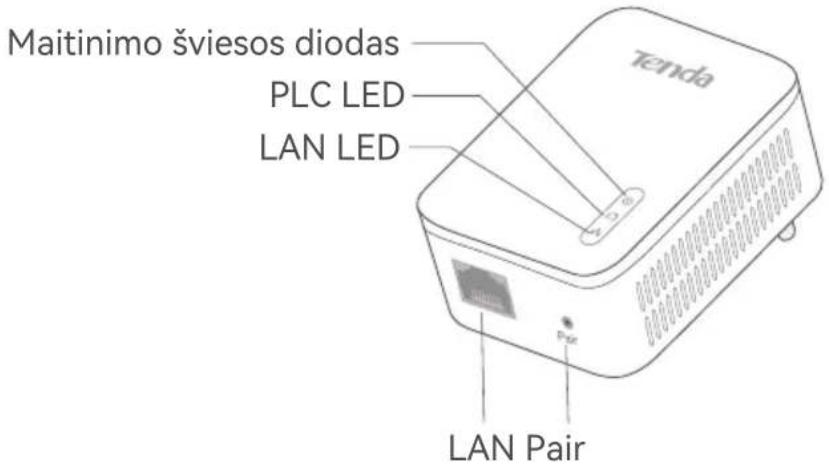

LED Spalva Büsena apibūdinimas
		Išjungta	Prietaisas neprijungtas prie maitinimo šaltinio.
	Žalias	Tvirtas	Įrenginys jjungtas.
		Lėtas mirksėjimas	Įrenginys veikia energijos taupymo režimu.
		Išjungta	Įrenginys nesuporuotas su kitu elektros linijos įrenginiu arba yra išjungtas.
	Žalias	Tvirtas	Įrenginys prijungtas prie elektros tinklo.
		Greitai mirksi	Įrenginys susiejamas su maitinimo linijos įrenginiu.
	Raudona	Tvirtas	Prietaisas yra prastos būklės. Pabandykite pakeisti kitą sieninį lizdą, kol LED indikatorius pradės šviesti žaliai.
		Išjungta	Ethernet prievade neaptiktas eterneto kabelis.
	Žalias	Tvirtas	Tinkamai prijungtas eterneto kabelis.

Mygtukas apibūdinimas
Pair	Palaikykite nuspaudę maždaug 1 sekundę, kad pradėtumėte susieti.
	Laikykite nuspaudę maždaug 6 sekundes (maitinimo šviesos diodas išsijungs ir vėl jsijungs), kad atkurtumėte adapterio gamyklinius nustatymus.

1 klausimas: baigęs diegti negaliu prisijungti prie interneto. Ką turėčiau daryti?

A1: Išbandykite šiuos metodus:

• Patikrinkite, ar maršrutizatorius ir adapteriai tinkamai prijungti.
• Isitikinkite, kad galite įprastai prisijungti prie interneto, tiesiogiai prijungę kompiuterį prie maršruto parinktuvo arba modemo.
• Patikrinkite, ar jūsų kompiuteris nustatytas kaip gauti IP adresą automatiškai.
• Patikrinkite, ar adapterių PLC šviesos diodai 📄šviečia žaliai. Jei ne, iš naujo nustatykite visus adapterius ir bandykite dar kartą.
• Patikrinkite, ar visi maitinimo linijos adapteriai yra toje pačioje elektros grandinėje.

2 klausimas: Negaliu prisijungti prie interneto, kai baigiu „Apsaugokite savo elektros tinklo tinklą“ veiksmus. Ką turėčiau daryti?

A2: Išbandykite šiuos metodus:

• Prieš naudodami mygtuką Pair, kad apsaugotumėte savo elektros linijos tinklą, patikrinkite, ar galite pasiekti internetą.
• Patikrinkite, ar adapterių PLC šviesos diodai 📂švičia žaliai. Jei ne, iš naujo nustatykite visus adapterius ir naudokite mygtuką Pair, kad vėl suporuotumėte adapterius.
• Patikrinkite, ar visi maitinimo linijos adapteriai yra toje pačioje elektros grandinėje.

3 klausimas: adapteriui nepavyko prisijungti prie elektros linijos tinklo, kai perkėliau jį i naują vietą. Ką turėčiau daryti?

A3: Išbandykite šiuos metodus:

• Patikrinkite, ar visi maitinimo linijos adapteriai yra toje pačioje elektros grandinėje.
• Prieš perkeldami adapteri i naują vietą, patikrinkite, ar adapterio PLC šviesos diodas dega žaliai.
• Naudokite mygtuką Pair, kad vėl suporuotumėte jį su kitu adapteriu elektros tinklo tinkle.

Gaukite palaikymo ir paslaugų

Jei reikia techninių specifikacijų, vartotojo vadovų ir daugiau informacijos, apsilankykite gaminio puslapyje arba paslaugų puslapyje www.tendacn.com. Galimos kelios kalbos.

Gaminio pavadinimą ir modelį galite pamatyti gaminio etiketėje.
